А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat

в 18:11, , рубрики: CubeSat, optics, python, python3, квантовые технологии, космонавтика

Материал, описанный ниже, является результатом совместной работы с преподавателями ТУ Ильменау в рамках местного курсового проекта (Advanced Research Project). Опыт интересный, но и не лишенный определенных сложностей. Делали мы этот проект (и ещё один) вместе с моей тогда ещё невестой — да, так вот нам повезло и учиться вместе, и поехать на стажировку в Германию. По правде сказать, эту часть работы делала в большей степени именно она, но популяризировать эту тему хочется мне.

Итак, однажды мы назначили встречу, чтобы выбрать тему научной работы...

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 1

Короткая предыстория (в лицах)

Немецкий преподаватель №1: О, я слышал, вы там у себя изучаете спутники формата CubeSat?

Я и моя будущая супруга: Ну, можно сказать и так...

Н.п. №1: Здорово! А что если попробовать рассмотреть оптическую связь между спутниками? Я знаю, что в некоторых случаях оптика даёт лучшие показатели по энергетике, для таких маленьких спутников, я предполагаю, данный вопрос весьма важен. У меня есть один товарищ, который профессионально занимается беспроводной оптикой. Я думаю, получится интересный проект!

Мы: Звучит интересно!

(проходит некоторое время)

Встреча с Немецким преподавателем №2.

Н.п. №2: Да, всё это, конечно, здорово, но что за спутники? Такая небольшая масса? Они вообще могут коммуницировать? Кто это предложил? Понятно… Видимо, его мы на этих встречах не увидим. Отправляйтесь-ка на поиски реальных примеров — пока не верю.

И мы отправились...

И, к радости своей, нашли даже целую статью посвященную данной тематике. Важное различие заключалось в том, что связь через оптику предполагалась с Землей, а не между спутниками. Это весьма важно, потому как:

  • всякого рода рассеиваний и помех, конечно, в данном случае больше,
  • однако, и приёмник на Земле можно поставить достаточно крупный, и передатчик довольно-таки точный. А космический сегмент, сами понимаете, всё немного усложняет.

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 2

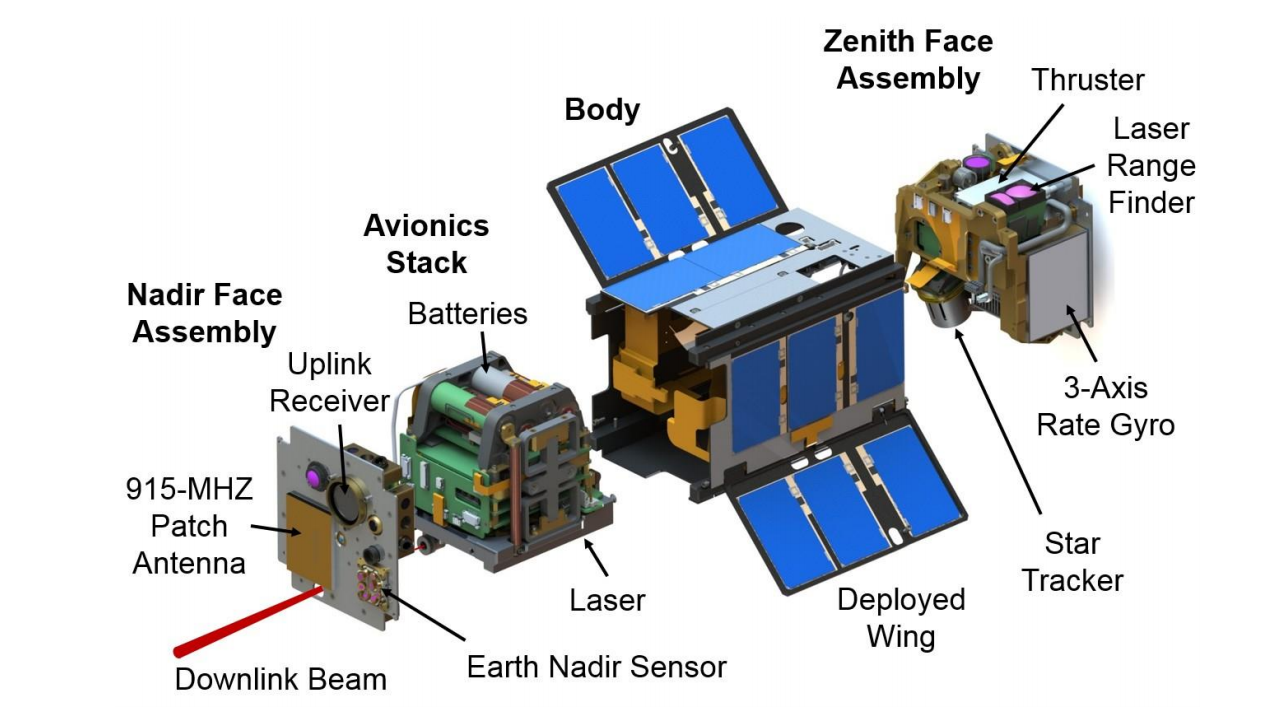

Рис. 1. Схематическое изображение наноспутника AeroCube-OCSD [1].

Но это было уже что-то, и мы снова назначили встречу.

Н.п. №2: Нуу, хорошо, раз уж НАСА… Давайте попробуем посчитать энергобюджет и сравнить его с энергобюджетом радиолинии. Статьи по тематике скинуть?

И он скинул свою статью [2] (я буду несколько раз на неё сегодня ссылаться) и ещё пару статей других авторов для общего понимания вопроса.

Что же подразумевает под собой энергобюджет межспутниковой оптической линии?

Беспроводной оптический энергобюджет

А подразумевает он под собой, в общем, то же самое, что и обычно (необходимую мощность передатчика, принимаемую мощность, SNR и т.д.) — только шумы считаются несколько немного интереснее, чем в случае радиосвязи...

Начнем моделировать — будет немного понятнее:

import numpy as np
from matplotlib.pyplot import plot, grid, xlabel, ylabel, legend
import matplotlib.pyplot as plt
from scipy import special

Допустим, есть у нас такая вот система:

#initial parameters for optical case
R = 100*1e3  #distance between objects, e.g. satellites, in m (100 km)
Bit_rate = 1e6 #bit rate (1 Mbps)
h = 6.62607004*1e-34 # Planck constant
c = 299792458 #speed of light
wavelength_opt = 1550*1e-9 #optical wavelength
freq_opt = c/wavelength_opt #optical frequency

Ptx_opt = 1 #transmitter power in Watts
Ptx_opt_dBm = 10*np.log10(Ptx_opt*1e3) #transmitter power in dBm

Определим некоторое предполагаемое множество возможных диаметров оптических приёмников (по сути, линз) — держим в голове ограничения по размеру самих спутников:

a = [i for i in range(0,50,5)]
a = np.array(a)*1e-3 #diameter of the receiver (in meters)
a[0] = 1*1e-3
a_m = a*100 # for figures (in cm)

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 3

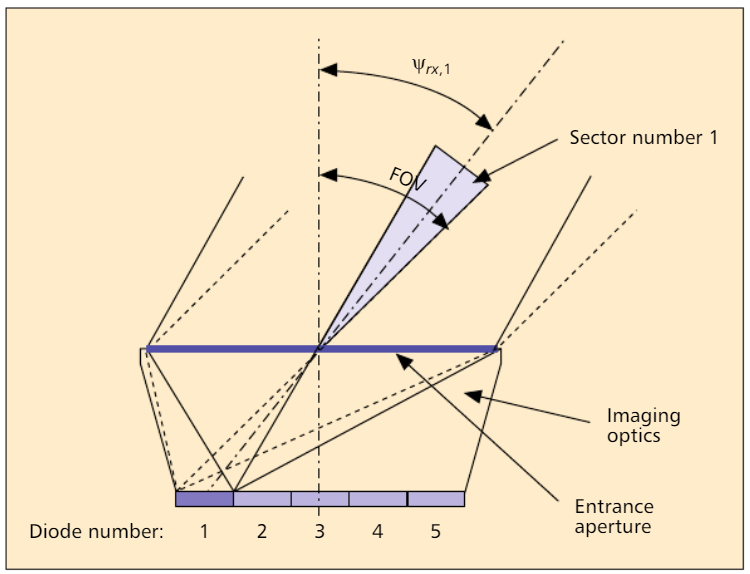

Рис.2. Принципиальная схема фотоприемника: показан в качестве примера для сектора №1, углы падения которого отображаются на фотодиод №1 [2].

И некоторые возможные углы расходимости луча лазера (нашего передатчика):

div_ang  = [0.2*1e-3, 0.5*1e-3, 2*1e-3, 5*1e-3, 7*1e-3]
div_ang = np.array(div_ang) #half of divergence angle

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 4

Рис. 3. Иллюстрация угла расходимости луча лазера.

Мощность на входе приёмника (received power) можно посчитать по формуле [2]:

P_{rx}=frac{A_{rx}}{2pi R^2} left(1 - frac{ln2}{ln(cos theta_{div})}right)P_{tx} quad [W]

где A_{rx}=frac{d_{rx}^2 pi}{4} — это площадь приёма, d_{rx} — диаметр приёмной линзы, R — расстояние между спутниками, theta_{div} — это половина угла расхождения и P_{tx} — передаваемая мощность.

Prx_opt_dBm = np.zeros((len(div_ang), len(a)))
Prx_opt = np.zeros((len(div_ang), len(a)))
Pathloss_dBm = np.zeros((len(div_ang), len(a)))
Pathloss = np.zeros((len(div_ang), len(a)))
Arx_m2 = (np.pi/4)*(a**2)

for f, dvangl in enumerate(div_ang):
    #received power
    Prx_opt[f,:] = (Ptx_opt*Arx_m2)/ (2*np.pi*(R**2))
                *(1-(np.log(2)/np.log(np.cos(dvangl))))
    Prx_opt_dBm[f,:] = 10*np.log10(Prx_opt[f,:]*1e3)
    #path loss
    Pathloss[f,:] = (Arx_m2)/(2*np.pi*(R**2))
                    *(1-(np.log(2)/np.log(np.cos(dvangl))))
    Pathloss_dBm[f,:] = 10*np.log10(Pathloss[f,:]*1000)

Окей, что-то уже есть. Но насколько всё это реализуемо физически?

Ограничения чувствительности

Квантовые пределы

Вспоминаем формулу энергии фотона:

E=hf quad left[m^2 kg / s^2right]

где h = 6.62607004e-34 m^2 kg / s — это постоянная Планка, а f — частота несущего сигнала (Гц).

Далее последует небольшая эвристика, почерпнутая нами из консультаций. Если кто-то знает теоретическое обоснование или опровержение — пожалуйста, поделитесь!

Требуемая энергия (минимальная энергия на один бит информации на стороне приемника для обнаружения хоть чего-нибудь):

E_{req, Q}=N_{ph}hf quad left[m^2 kg / s^2right]

где N_{ph} — среднее число фотонов, необходимое для обнаружения 1 бита информации.

Теоретическая энергия для оптического импульса:

E_theor = 10*h*freq_opt

Более реалистичное значение энергия для оптического импульса (диод APD):

E_real_APD = 1000*h*freq_opt

Более реалистичное значение энергия для оптического импульса (диод PIN):

E_real_PIN = 10000*h*freq_opt

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 17

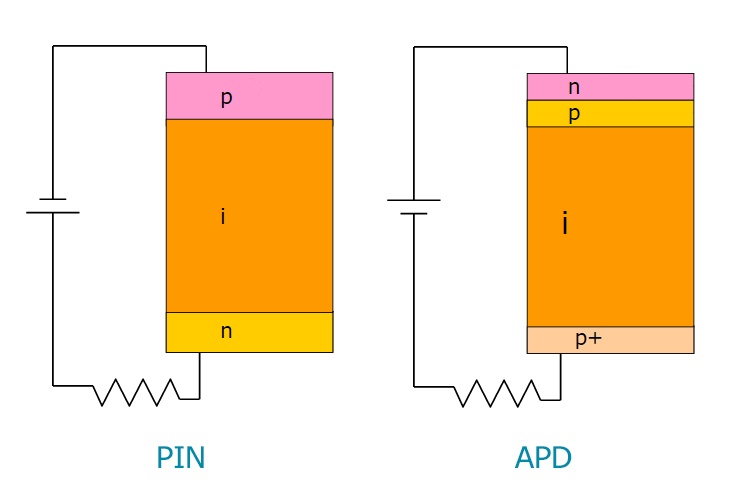

Рис.4. Схема рассматриваемых фотодиодов.

Требуемая (минимальная) мощность приема (максимальная чувствительность):

P_{req, Q}=10log_{10}left(frac{E_{req, Q}B}{10^{-3}}right)=10log_{10}left(frac{E_{req, Q}R_b}{10^{-3}}right) quad[dBm]

где B — это полоса пропускания канала связи, а R_b — это битрейт.

P_req_theor = 10*np.log10(E_theor*Bit_rate*1000)
P_req_real_APD = 10*np.log10(E_real_APD*Bit_rate*1000)
P_req_real_PIN = 10*np.log10(E_real_PIN*Bit_rate*1000)

Но и это ещё не всё: свою ограничивающую лепту ведь вносит и модуляция.

Границы, зависящие от вероятности ошибки

В качестве отправной точки будем рассматривать модуляцию OOK (On-off Keying).

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 21

Рис.5. Иллюстрация принципа OOK модуляции.

Вероятность ошибок (BER) для неё составит [2]:

P_b=frac{1}{2}ercfleft(sqrt{frac{SNR}{2}}right)=frac{1}{2}ercfleft(sqrt{frac{P_{req}^2gamma^2}{2sigma^2}}right)

где SNR — это отношение сигнал-шум, sigma^2 — это дисперсия шума (т.е. мощность шума), а gamma — это чувствительность фотодиодов (photodiode responsivity).

BER для OOK (PIN диод):

P_{b, PIN}=frac{1}{2}ercfleft(frac{gamma P_{req, PIN}}{sqrt{2sigma_{PIN}^2}}right)

И следовательно:

P_{req, PIN}=frac{erfcinv(2P_b)sqrt{2sigma_{PIN}^2}}{gamma} quad[W]

BER для OOK (APD диод):

P_{b, APD}=frac{1}{2}ercfleft(frac{gamma M P_{req, APD}}{sqrt{2sigma_{APD}^2}}right)

И поэтому:

P_{req, APD}=frac{erfcinv(2P_b)sqrt{2sigma_{APD}^2}}{gamma M} quad[W]

где M — это некоторое справочное усиление.

Мощность шума

Как вы могли, наверное, догадаться, шумы тоже будут рассчитываться немного по-разному.

Мощность шума для PIN-диода

Тепловой шум можно посчитать по формуле [3, p 11]:

sigma_{PIN}^2=left( frac{4kT}{R_f} + 2qI_{BE} right)I_2R_b=N_0 + 2qI_{BE}I_2R_b quad [W]

где T=290 K, k=1.38064852e-23 — постоянная Больцмана, R_f=frac{100}{2pi C_d R_b} — прямое сопротивление, C_d — ёмкость фотодиода, q — заряд электрона, I_{BE}=frac{I_C}{beta} — ток база-эмиттер (base-emitter или leakage или bias current), I_2 — значение Personick integral (- сдаюсь, не нашёл адекватного перевода, прошу подсказать) для теплового шума, R_b — битрейт, N_0 — спектральная плотность шума.

Cd = 2*1e-12 #capacitance of the photodiode
T = 290 #absolute temperature
Rf = 100/(Cd*2*np.pi*Bit_rate) #photodiode resistance
k = 1.38064852*1e-23 #Bolzman constant
I2 = 0.562 #depends on filter (Personick integral) for match filter
q = 1.60217662*1e-19 #electron charge
Ibe = (0.25*1e-3)/200

#RESULT
thermal_Noise_variance_add = 2*q*Ibe*I2*Bit_rate

N_0 = 4*k*T/Rf #thermal noise density for PIN
thermal_Noise_variance = N_0*Bit_rate*I2

Мощность шума для APD-диода

Для этого диода приготовьтесь — много латинских букв:

sigma_{APD}^2=frac{4kT}{R_f}I_2R_b + 2qI_dM_{Si}^2F_{Si}I_2R_b=N_0 + 2qI_2R_b(I_{BE} + M_{Si}^2F_{Si}I_d) approx N_0 + 2qI_2I_dR_bM_{Si}^2F_{Si} quad [W]

где I_d — темновой ток (dark current), M_{Si} — это типичное усиление (кремний), F_{Si} — коэффициент избыточного шума (the excess noise factor).

Параметры почерпнуты из следующего:

В данной работе не учитывается шум входного полевого транзистора (input FET noise) и шум нагрузки входного полевого транзистора (noise of the input FET load). Подробнее об этих терминах читайте в [3, p 15].

Id = 0.05*10e-9 #dark current (500e-12)
M_Si = 100 #typical gain
F_Si = 7.9 #excess noise factor

apd_noise_Si = 2*q*Id*I2*Bit_rate*(M_Si**2)*F_Si #noise

Моделирование

Принимаемая мощность

Подставим всё выясненное в наши формулы:

r = 0.53 #A/W photodiode responsivity
Pb = 10e-9 #Bit error rate (BER)
P_req_pin = 10*np.log10((special.erfcinv(2*Pb)*
                         np.sqrt(2*(thermal_Noise_variance+thermal_Noise_variance_add))/(r))*1e3) #in dBm
P_req_apd_lin = special.erfcinv(2*Pb)*np.sqrt(2*(thermal_Noise_variance+apd_noise_Si))/(r*M_Si)
P_req_apd = 10*np.log10(P_req_apd_lin*1e3) #in dBm

fig = plt.figure(figsize=(10, 7), dpi=300)

req_theor = np.ones((len(a_m),))*P_req_theor
req_real_APD = np.ones((len(a_m),))*P_req_real_APD
req_real_PIN = np.ones((len(a_m),))*P_req_real_PIN
PIN = np.ones((len(a_m),))*P_req_pin
APD = np.ones((len(a_m),))*P_req_apd

a_m = a_m.reshape((10,))

plot(a_m, Prx_opt_dBm[0,:],'-o', label = '0.2 mrad')
plot(a_m, Prx_opt_dBm[1,:],'-o', label = '0.5 mrad')
plot(a_m, Prx_opt_dBm[2,:],'-o', label = '2 mrad')
plot(a_m, Prx_opt_dBm[3,:],'-o', label = '5 mrad')
plot(a_m, Prx_opt_dBm[4,:],'-o', label = '7 mrad')
plot(a_m, req_theor,'k--', label = 'Sensitivity limit (theory)')
plot(a_m, req_real_APD, '--*', label = 'Sensitivity limit (APD)')
plot(a_m, req_real_PIN,  '--', label = 'Sensitivity limit (PIN)')
plot(a_m, APD, '-*',label = '1e-9 OOK BER limit (APD)')
plot(a_m, PIN,  label = '1e-9 OOK BER limit (PIN)')

plt.gca().invert_yaxis()
xlabel('Rx diameter (cm)'); ylabel('Prx and Preq (dBm)')
legend()
grid()
plt.show()

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 45

Поясним: смотреть нужно на те части кривых, которые лежат ниже соответствующих горизонтальных линий.

Передаваемая мощность

А теперь давайте рассмотрим обратную проблему: зафиксируем некоторую мощность на приемной стороне и посмотрим какую нужно будет приложить мощность на стороне передающей:

P_{tx, dBm}=P_{rx, dBm} + |L| + |L_{add}|

где L=10log_{10}left[ frac{A_{rx}}{2pi R^2}left(1 - frac{ln2}{ln(cos theta_{div})}right)right] — это затухания на пути распространения (path loss), а L_{add} — это некоторый запас на потери (margin).

Prx_req_dB_APD = -65.5
Prx_req_dB_PIN = -52.9

margin = 5
Arx_m2 = np.zeros((len(a)))

Ptx_variable_APD = np.zeros((len(div_ang), len(a)))
Ptx_variable_PIN = np.zeros((len(div_ang), len(a)))
#area rx
Arx_m2 = (np.pi/4)*(a**2)

for f, dvangl in enumerate(div_ang):
    #Ptx required
    Ptx_variable_APD[f,:] = Prx_req_dB_APD + np.abs(Pathloss_dBm[f,:]) + margin;
    Ptx_variable_PIN[f,:] = Prx_req_dB_PIN + np.abs(Pathloss_dBm[f,:]) + margin;

fig = plt.figure(figsize=(10, 7), dpi=300)

plot(a_m, Ptx_variable_APD[0,:],'-o', label = 'APD, 0.2 mrad')
plot(a_m, Ptx_variable_PIN[0,:],'-*', label = 'PIN, 0.2 mrad')
plot(a_m, Ptx_variable_APD[1,:],'-o', label = 'APD, 0.5 mrad')
plot(a_m, Ptx_variable_PIN[1,:],'-*', label = 'PIN, 0.5 mrad')
plot(a_m, Ptx_variable_APD[2,:],'-o', label = 'APD, 2 mrad')
plot(a_m, Ptx_variable_PIN[2,:],'-*', label = 'PIN, 2 mrad')

xlabel('Rx diameter (cm)'); ylabel('P_tx (dBm)')
legend()
grid()
plt.show()

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 49

Сравнение со случаем электро-магнитного межспутникового канала можно посмотреть в нашей статье в журнале. Там же описаны причины, почему в итоге от такого сценария мы отказались, но об этом я скажу и здесь.

Подводные камни

И вот мы, потрепанные справочниками и математическими формулами, но всё же окрыленные полученными результатами (да что там — самим фактом красивых графиков!), назначаем финальную встречу перед защитой. И сталкиваемся с новым витком важных деталей…

Н.п. №2: Ну, хорошо, это понятно, что есть выигрыши. Убедили, что есть уже и какая-то аппаратная база. А что с нацеливанием? Вы, наверное, слышали про PAT-систему (Pointing, Acquisition, and Tracking).

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 50

Рис. 6. Упрощенная схема системы беспроводной оптической приёмопередачи.

Н.п. №2: Да, есть примеры оптических каналов для больших спутников [4], однако, в этом случае вы можете позволить себе и больший диаметр приёмника, и больший угол расходимости лазера, и большую мощность передачи. Более того, сам CubeSat, я думаю, очень сильно вибрирует при движении. Для радиоканала на относительно небольших частотах это, может, и не существенно, однако, для оптики — сами понимаете. Существует ли такая точная стабилизация и PAT-система на данный момент?

И мы сильно призадумались...

Н.п. №2: Вот что, по своей части я вам положительную оценку ставлю. Однако, мой вам совет: спускайтесь с небес на землю...

И мы, измотанно выдохнув, спустились: проект со спутниковой оптикой решили не продолжать. Тем более, что и у нас уже за время частых встреч накопилось некоторое выгорание...

Однако, нет-нет да и проскользнет в сердце нотка студенческой надежды, что препод был неправ в своем скепсисе. Нет-нет да и хочется найти в достижениях современной техники ту самую концепцию. И взор устремляется ввысь...

А не замахнуться ли нам на оптическую связь? Лазеры, космос, CubeSat - 51

Литература

  1. Janson S. W., Welle R. P. The NASA optical communication and sensor demonstration program: an update //28th Annual AIAA/USU Conference on Small Satellites. – 2014. – С. 4-7.

  2. Wolf, M., & Kreß, D. (2003). Short-range wireless infrared transmission: the link buoget compared to RF. IEEE wireless communications, 10(2), 8-14.

  3. https://www.nii.ac.jp/qis/first-quantum/forStudents/lecture/pdf/noise/chapter12.pdf

  4. Smutny B. et al. 5.6 Gbps optical intersatellite communication link //Free-Space Laser Communication Technologies XXI. – International Society for Optics and Photonics, 2009. – Т. 7199. – С. 719906.
