Усложняем Sci-fi-модели процедурно: что такое Greeble и как его использовать

в 5:53, , рубрики: greeble, процедурная генерация, процедурная генерация мешей, Работа с 3D-графикой, разработка игр

Для начала позвольте мне пожаловаться, что «greeble» — ужасное слово, которое нужно изгнать из словаря.

Ну, сняв камень с души, перейдём к объяснениям. Greeble — это мелкие повторяющиеся детали, добавляемые к модели, чтобы придать ей ощущение масштаба и определённой эстетики. Гриблы стали популярны благодаря классическим научно-фантастическим фильмам, в которых «моделью» часто была физическая скульптура:

Усложняем Sci-fi-модели процедурно: что такое Greeble и как его использовать - 2

Если вы уже знаете из моего туториала по экструдированию, как экструдировать процедурные меши, то понимаете, как добавить гриблы. Добавление простых гриблов к мешу можно реализовать экструдированием всех полигонов меша на случайную длину.

Однако вы могли заметить, что представленный выше туториал рассматривает только экструдирование треугольников, в то время как на изображении в начале статьи гриблы квадратные. Мне пришлось настроить меш так, чтобы он был разделён на четырёхугольники, и многие меши часто состоят из полигонов с более чем тремя индексами. Поэтому в этом туториале мы узнаем, как экструдировать полигон с n индексами и применим этот алгоритм ко всему мешу, чтобы создать гриблы. Также мы узнаем пару способов внесения вариаций в алгоритм гриблинга для получения менее однородных результатов.

Нормаль поверхности

Для начала давайте узнаем, как вычисляется нормаль полигона с произвольными n индексами. Если мы можем предположить, что этот полигон планарный, то есть все его вершины находятся на одной плоскости, то процесс не отличается от вычисления нормали полигона с тремя индексами.

Нормаль поверхности — это перпендикуляр к грани полигона, который можно вычислить, взяв векторное произведение двух векторов, указывающих вдоль ребра полигона.

Тогда мы нормализуем этот вектор, чтобы его длина была равна 1, так как от нормали поверхности нам нужно только направление, а не длина.

function getFaceNormal (mesh, poly)
  Vec3 v1 = mesh:getVertex(poly[1])
  Vec3 v2 = mesh:getVertex(poly[2])
  Vec3 v3 = mesh:getVertex(poly[3])
  Vec3 e1 = v2 - v1
  Vec3 e2 = v3 - v2
  Vec3 normal = e1:cross(e2)
  return normal:normalize()
end

Если мы не можем с уверенностью допустить, что полигон планарен, то представленный выше алгоритм отдаёт предпочтение плоскости, на которой находятся первые два индекса. Для более точного представления направления, в котором указывает полигон, мы можем вместо этого взять среднее всех векторных произведений рёбер:

function getFaceNormal (mesh, poly)
  Vec3 n = Vec3(0, 0, 0)
  for i = 1, #poly -2 do
    Vec3 v1 = mesh:getVertex(poly[1])
    Vec3 v2 = mesh:getVertex(poly[1+ i])
    Vec3 v3 = mesh:getVertex(poly[2+ i])
    n:add((v2 - v1):cross(v3 - v1))
  end
  return n:normalize()
end

Усложняем Sci-fi-модели процедурно: что такое Greeble и как его использовать - 3

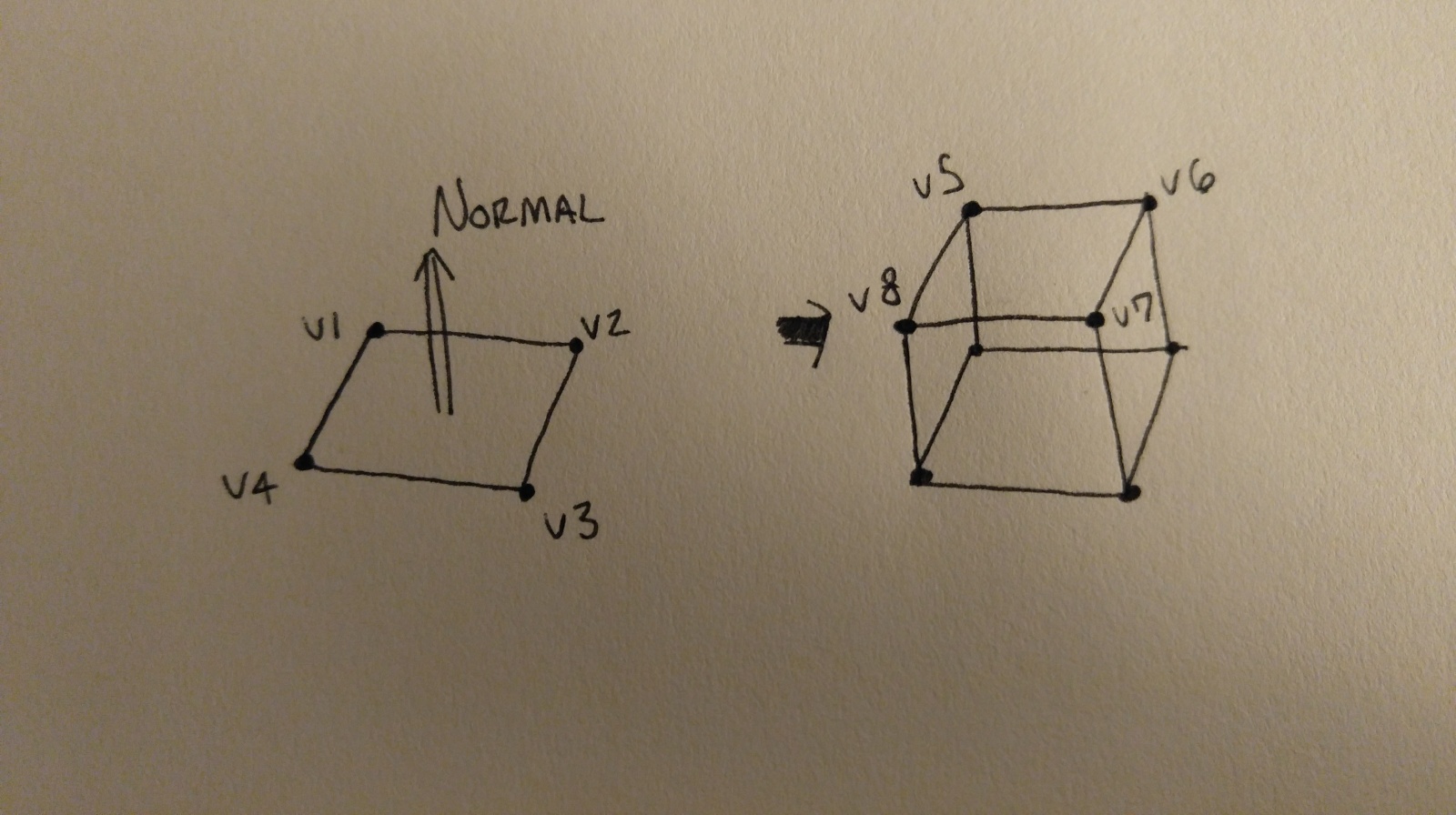

Пример, показывающий экструдирование планарного четырёхугольника.

Экструдирование

Теперь, когда у нас есть информация о нормали поверхности, мы готовы экструдировать полигон в направлении нормали. Если говорить просто, то для экструдирования полигона мы создаём новые вершины, перенося старые вершины в направлении нормали поверхности.

Более подробно:

  1. Создаём новые вершины «над» старыми в направлении нормали.

    Новые вершины можно вычислить следующим образом:

    (позиция старой вершины) + (направление нормали)

    Это «сдвигает» старую позицию в направлении нормали поверхности.

    Например, посмотрите на изображение выше, на нём v1 перемещается в направлении нормали к v5.

  2. Создаём четырёхугольники, чтобы связать новые и старые вершины.

    Следует учесть, что для каждого индекса в новом полигоне создаётся один новый четырёхугольник.

    Например, взгляните на четырёхугольник, созданный из v8, v7, v3 и v4.

  3. Заменяем старый полигон новым полигоном, созданным новыми вершинами. Например, взгляните на четырёхугольник, созданный из v5, v6, v7 и v8.
function extrudePoly (mesh, polyIndex, length)
  int[] poly = mesh.polys[polyIndex]
  int[] newPoly = []
  Vec3 n = getFaceNormal(mesh, poly)

  -- (1) Create extruded verts
  for j = 1, #poly do
    local p = mesh:getVertex(poly[j])
    newPoly[#newPoly + 1] = #mesh.verts
    -- length determines the length of the extrusion
    mesh:addVertex(p + (n*length))
  end

  -- (2) Stitch extrusion sides with quads
  for j0 = 1, #poly do
    local j1 = j0 % #poly + 1
    mesh:addQuad(
      poly[j0],
      poly[j1],
      newPoly[j1],
      newPoly[j0]
    )
  end

  -- (3) Move existing face to extruded verticies
  for j = 1, #poly do
    mesh.polys[pi][j] = newPoly[j]
  end
end

Усложняем Sci-fi-модели процедурно: что такое Greeble и как его использовать - 4

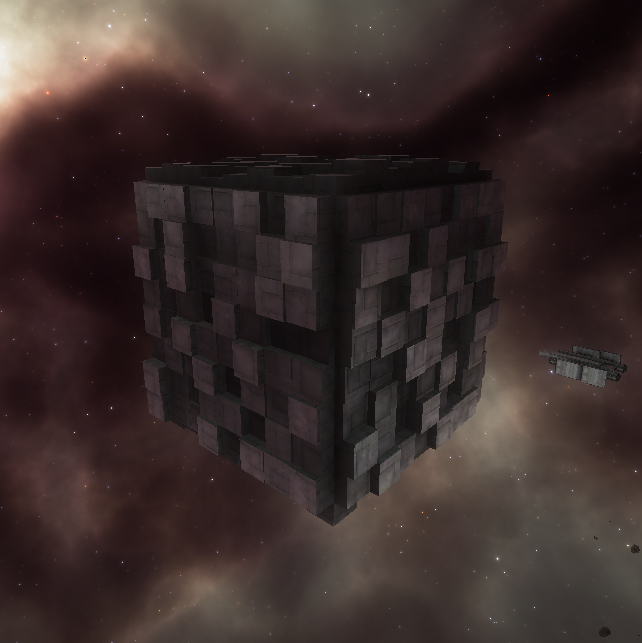

Равномерный гриблинг.

Гриблинг всего меша

Теперь, когда у нас есть функция getSurfaceNormal() и функция extrude(), выполнить гриблинг очень просто! Мы просто применяем функцию extrude() к каждому полигону меша. Используем экструдирование со случайной длиной, чтобы каждый экструдированный полигон имел немного отличающийся размер, что создаёт ощущение текстуры. Показанный ниже алгоритм применён к представленному выше кубу, который полностью состоит из четырёхугольников.

function greeble (mesh)
  for i = 1, #mesh.polys do
    -- these random values are arbitrary :p
    float length = random:getUniformRange(0.1, 1.0)
    extrudePoly(mesh, i, length)
  end
  return mesh
end

Поздравляю, наш гриблинг заработал. Но мы можем сделать больше! Сейчас гриблинг довольно однородный. Вот два примера модификаций, позволяющих сделать его более интересным.

Усложняем Sci-fi-модели процедурно: что такое Greeble и как его использовать - 5

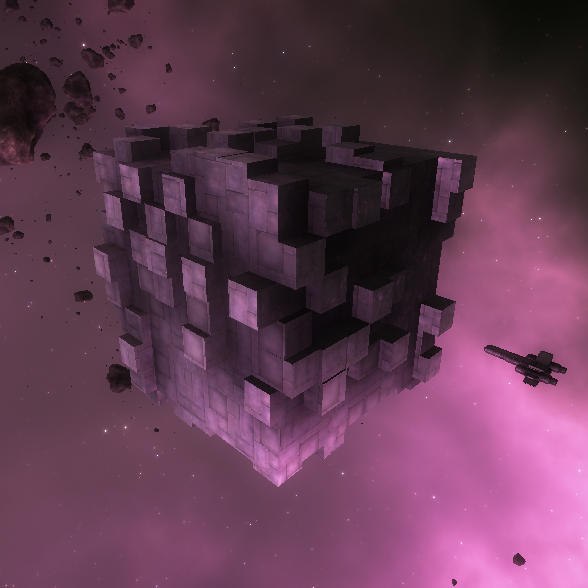

Модификация 1: наличие гриблинга зависит от случайности

Это довольно просто: всего лишь бросаем кубик, чтобы определить, нужно ли применять гриблинг к каждому полигону. Благодаря этому гриблинг становится менее однородным. Показанный ниже алгоритм применён к представленному выше кубу.

 for i = 1, #mesh.polys do
   <strong>if random:chance(0.33) then</strong>
     float length = random(0.1, 1.0)
     extrudePoly(mesh, i, length)
   end
 end
 return mesh
end

Усложняем Sci-fi-модели процедурно: что такое Greeble и как его использовать - 6

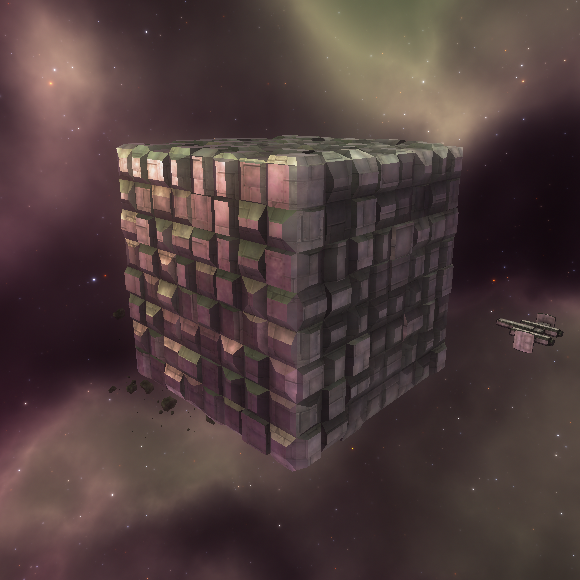

Модификация 2: добавляем экструдированию масштаб

Для этого требуется изменить алгоритм экструдирования. Когда мы создаём вершины экструдированного полигона, мы можем свести их по направлению к центру полигона на случайную величину, чтобы объект выглядел интереснее.

Для начала наша функция extrude() должна получать дополнительный параметр, определяющий величину сужения нового полигона. Мы определим его как Vec3 под названием scale. Чтобы переместить вершину по направлению к центру, мы интерполируем позицию вершины между её исходной позицией и центром полигона на величину scale.

(Если вам нужно узнать алгоритм нахождения центра полигона, то рекомендую быстро перескочить к туториалу о триангуляции и прочитать о триангуляции средней точки (centroid triangulation).)

-- find the center of the poly
Vec3 c = mesh:getFaceCentroid(poly)
for j = 1, #poly do
  local p = mesh:getVertex(poly[j])
  newPoly[#newPoly + 1] = #mesh.verts
  self:addVertex (
    math.lerp(c.x, p.x, scale.x) + n.x * length,
    math.lerp(c.y, p.y, scale.y) + n.y * length,
    math.lerp(c.z, p.z, scale.z) + n.z * length
  )
  mesh:addVertex(p + (n*length))
end

Теперь можно использовать его в алгоритме гриблинга, отмасшабировав на случайную величину для каждого полигона. Так мы получим показанное выше изображение.

function greeble (mesh)
  for i = 1, #mesh.polys do
    float length = random:getUniformRange(0.1, 1.0)
    Vec3 scale = (random:getUniformRange(0.1, 1.0),
                  random:getUniformRange(0.1, 1.0),
                  random:getUniformRange(0.1, 1.0))
    extrudePoly(mesh, i, length, scale)
  end
  return mesh
end

Конец

Отлично, мы добрались до завершения! Надеюсь, этот туториал был для вас полезным.

Автор: PatientZero
