Добрый день хабрачитатели!
Мы уже однажды коснулись темы локализации и SLAM в статье о Hector SLAM. Продолжим знакомство с алгоритмами построения карт местности и локализации в ROS. Сегодня мы попробуем построить карту местности без источника одометрии, используя только лидар Hokuyo URG-04LX-UG01 и алгоритм gmapping и локализовать робота на построенной карте с помощью алгоритма amcl. В этом нам поможет laser_scan_matcher. Кому интересно, прошу под кат.

Установка пакета laser_scan_matcher

Итак, начнем! Для экспериментов будем использовать ROS Indigo, но вы можете использовать другую версию ROS (Jade, Kinetic, Hydro). Установка пакетов должна выполняться аналогично (возможно только в ROS Kinetic не будут доступны некоторые пакеты через apt-get).
Пакет laser_scan_matcher это инструмент для инкрементальной регистрации данных лазера, который реализован на основе метода Canonical Scan Matcher, о котором можно почитать здесь. О пакете можно прочитать здесь. Пакет может быть использован без данных одометрии, он сам выполняет оценку одометрии.
Установим пакет:

sudo apt-get install ros-indigo-laser-scan-matcher

Попробуем демо:

roscore
roslaunch laser_scan_matcher demo.launch

Мы увидим нечто подобное в rviz:

Здесь показан laser_scan_matcher в действии на данных лидара, записанных в bag файл.
Теперь попробуем пакет вживую. Чтобы не терять время, сразу попробуем его с алгоритмом gmapping. Создадим пакет с файлом my_gmapping_launch.launch для запуска gmapping:

cd ~/catkin_ws/src
catkin_create_pkg my_laser_matcher
cd src/my_laser_matcher
mkdir launch
vim src/my_gmapping_launch.launch

Скопируйте следующий код в файл my_gmapping_launch.launch:

Код my_gmapping_launch.launch

<?xml version="1.0"?>
<launch>
    <node pkg="tf" type="static_transform_publisher" name="base_link_to_laser"
           args="0.0 0.0 0.0 0.0 0.0 0.0 /base_link /laser 40" />

  <node pkg="laser_scan_matcher" type="laser_scan_matcher_node" name="laser_scan_matcher_node" output="screen">
   <param name="fixed_frame" value = "odom"/>
   <param name="use_odom" value="true"/>
   <param name="publish_odom" value = "true"/>
   <param name="use_alpha_beta" value="true"/>
   <param name="max_iterations" value="10"/>
  </node>

  <node pkg="gmapping" type="slam_gmapping" name="slam_gmapping" output="screen">
   <param name="map_udpate_interval" value="1.0"/>
   <param name="delta" value="0.02"/>
  </node>
</launch>

Здесь мы запускаем static_transform_publisher из пакета tf для публикации трансформации между системами координат base_link > laser, узлы laser_scan_matcher и slam_gmapping.
Исходный код файла можно скачать отсюда.
Для использования лидара Hokuyo нам нужно установить пакет ROShokuyo_node:

sudo apt-get install ros-indigo-hokuyo-node

Запустим узел getID из пакета hokuyo_node чтобы получить информацию о лидаре:

rosrun hokuyo_node getID /dev/ttyACM0

Может возникнуть ошибка:

Error: Failed to open port. Permission denied.
[ERROR] 1263843357.793873000: Exception thrown while opening Hokuyo.
Failed to open port: /dev/ttyACM0. Permission denied (errno = 13). You probably don't have premission to open the port for reading and writing. (in hokuyo::laser::open) You may find further details at http://www.ros.org/wiki/hokuyo_node/Troubleshooting

В этом случае нам нужно добавить права доступа для порта /dev/ttyACM0:

sudo chmod a+rw /dev/ttyACM0

Запустим getID из пакета hokuyo_node еще раз и получим подобный вывод:

Device at /dev/ttyACM0 has ID H0906078

Теперь запустим узел hokuyo_node:

rosrun hokuyo_node hokuyo_node

И наконец запустим наш лаунч файл my_gmapping_launch.launch:

roslaunch my_laser_matcher my_gmapping_launch.launch
rosrun rviz rviz

Выведем список топиков:

rostopic list

Среди топиков мы увидим следующие:

/initialpose
/move_base_simple/goal
/odom
/pose2D
...
/imu/data

Таким образом мы получаем одометрию и позицию робота благодаря laser_scan_matcher.
Добавим в rviz дисплей типа LaserScan с топиком /scan так, как это описано в статье. Также добавим дисплей для карты Map и для трансформации TF. Развернем секцию TF и внутри нее Frames, затем отметим пункты: odom, map, base_link. Напомню, что это системы координат одометрии, карты и робота соответственно. Не забудьте установить значение /map для поля Fixed frame в левой панели Displays в секции Global options.
В rviz мы увидим подобную картинку:


Дальше просто перемещаем робота в пространстве для построения полной карты местности. Используем утилиту map_saver из пакета map_server для сохранения карты:

rosrun map_server map_saver

Локализация с amcl

Сейчас попробуем локализовать робота с помощью алгоритма amcl. Создадим файл my_localize.launch внутри нашего пакета со следующим содержимым:

Код my_localize.launch

<launch>

  <param name="/use_sim_time" value="false"/>


  <node pkg="tf" type="static_transform_publisher" name="base_link_to_laser"
    args="0.0 0.0 0.0 0.0 0.0 0.0 /base_link /laser 40" />

  <node name="hokuyo" pkg="hokuyo_node" type="hokuyo_node" respawn="false" output="screen">
    <param name="calibrate_time" type="bool" value="false"/>
    <param name="port" type="string" value="/dev/ttyACM0"/>
    <param name="intensity" type="bool" value="false"/>
  </node>

  <node pkg="laser_scan_matcher" type="laser_scan_matcher_node"
    name="laser_scan_matcher_node" output="screen">
    <param name="fixed_frame" value = "odom"/>
    <param name="use_alpha_beta" value="true"/>
    <param name="max_iterations" value="10"/>
  </node>

 <node name="map_server" pkg="map_server" type="map_server" args="/home/vladimir/catkin_ws/map.yaml"/>

  <node pkg="amcl" type="amcl" name="amcl" output="screen" >
  <!-- Publish scans from best pose at a max of 10 Hz -->
  <param name="odom_model_type" value="diff"/>
  <param name="odom_alpha5" value="0.1"/>
  <param name="transform_tolerance" value="0.2" />
  <param name="gui_publish_rate" value="10.0"/>
  <param name="laser_max_beams" value="30"/>
  <param name="min_particles" value="500"/>
  <param name="max_particles" value="5000"/>
  <param name="kld_err" value="0.05"/>
  <param name="kld_z" value="0.99"/>
  <param name="odom_alpha1" value="0.2"/>
  <param name="odom_alpha2" value="0.2"/>
  <!-- translation std dev, m -->
  <param name="odom_alpha3" value="0.8"/>
  <param name="odom_alpha4" value="0.2"/>
  <param name="laser_z_hit" value="0.5"/>
  <param name="laser_z_short" value="0.05"/>
  <param name="laser_z_max" value="0.05"/>
  <param name="laser_z_rand" value="0.5"/>
  <param name="laser_sigma_hit" value="0.2"/>
  <param name="laser_lambda_short" value="0.1"/>
  <param name="laser_lambda_short" value="0.1"/>
  <param name="laser_model_type" value="likelihood_field"/>
  <!-- <param name="laser_model_type" value="beam"/> -->
  <param name="laser_likelihood_max_dist" value="2.0"/>
  <param name="update_min_d" value="0.2"/>
  <param name="update_min_a" value="0.5"/>
  <param name="odom_frame_id" value="odom"/>

  <param name="base_frame_id" type="str" value="base_link" />
  <param name="global_frame_id" type="str" value="map" />

  <param name="resample_interval" value="1"/>
  <param name="transform_tolerance" value="0.1"/>
  <param name="recovery_alpha_slow" value="0.0"/>
  <param name="recovery_alpha_fast" value="0.0"/>
  <param name="use_map_topic" value="true" />
  <param name="first_map_only" value="true" />
</node>

</launch>

Здесь мы аналогично лаунчеру для gmapping публикуем трансформацию /laser → /base_link с помощью узла static_transform_publisher, узлы hokuyo_node и laser_scan_matcher. Затем мы запускаем map_server для публикации нашей построенной карты, где в args передаем путь до карты в файле yaml. Наконец запускаем узел amcl с параметрами. О параметрах amcl можно прочитать на официальной странице алгоритма.
Код лаунч файла также можно скачать из github репозитория.
Запустим наш лаунч файл:

roslaunch my_laser_matcher my_localize.launch

Теперь перейдем в rviz. Установим значение map для Fixed frame в секции Global options. Выведем список топиков:

rostopic list

В списке появятся новые топики:

...
/amcl/parameter_descriptions
/amcl/parameter_updates
/amcl_pose
...
/map
/map_metadata
/map_updates
...
/particlecloud

Топик amcl_pose соответствует позиции робота, публикуемой amcl.
Посмотрим сообщения в топике:

rostopic echo /amcl_pose

Получим данные о позиции робота:

header:
  seq: 15
  stamp:
    secs: 1482430591
    nsecs:  39625000
  frame_id: map
pose:
  pose:
    position:
      x: 0.781399671581
      y: 0.273353260585
      z: 0.0
    orientation:
      x: 0.0
      y: 0.0
      z: -0.636073020536
      w: 0.771628869694
  covariance: [0.2187289446708912, -0.010178711317316846, 0.0, 0.0, 0.0, 0.0, -0.010178711317316819, 0.23720047371620548, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.07106236846890918]
---

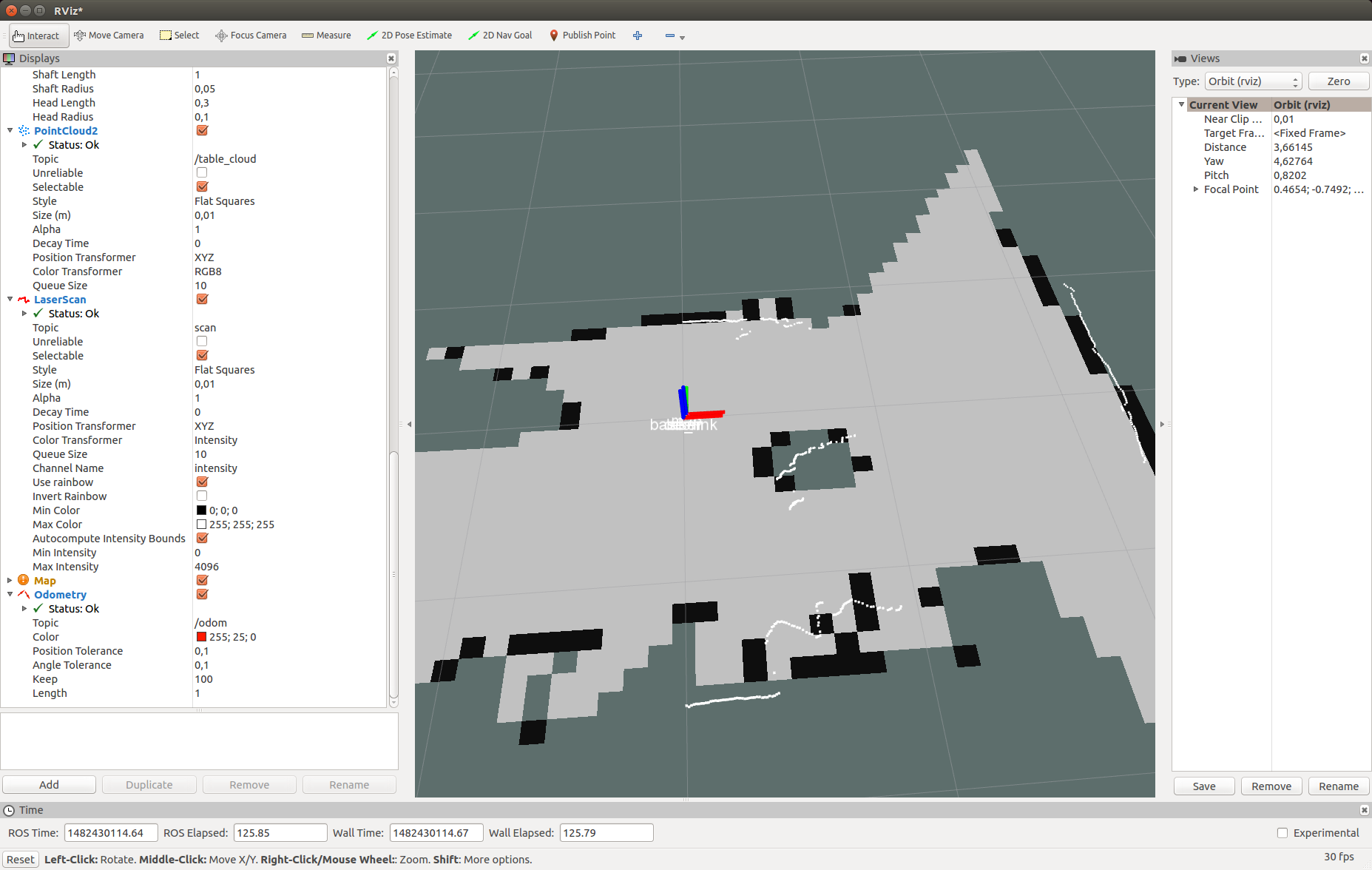

В rviz мы получим такую картинку:

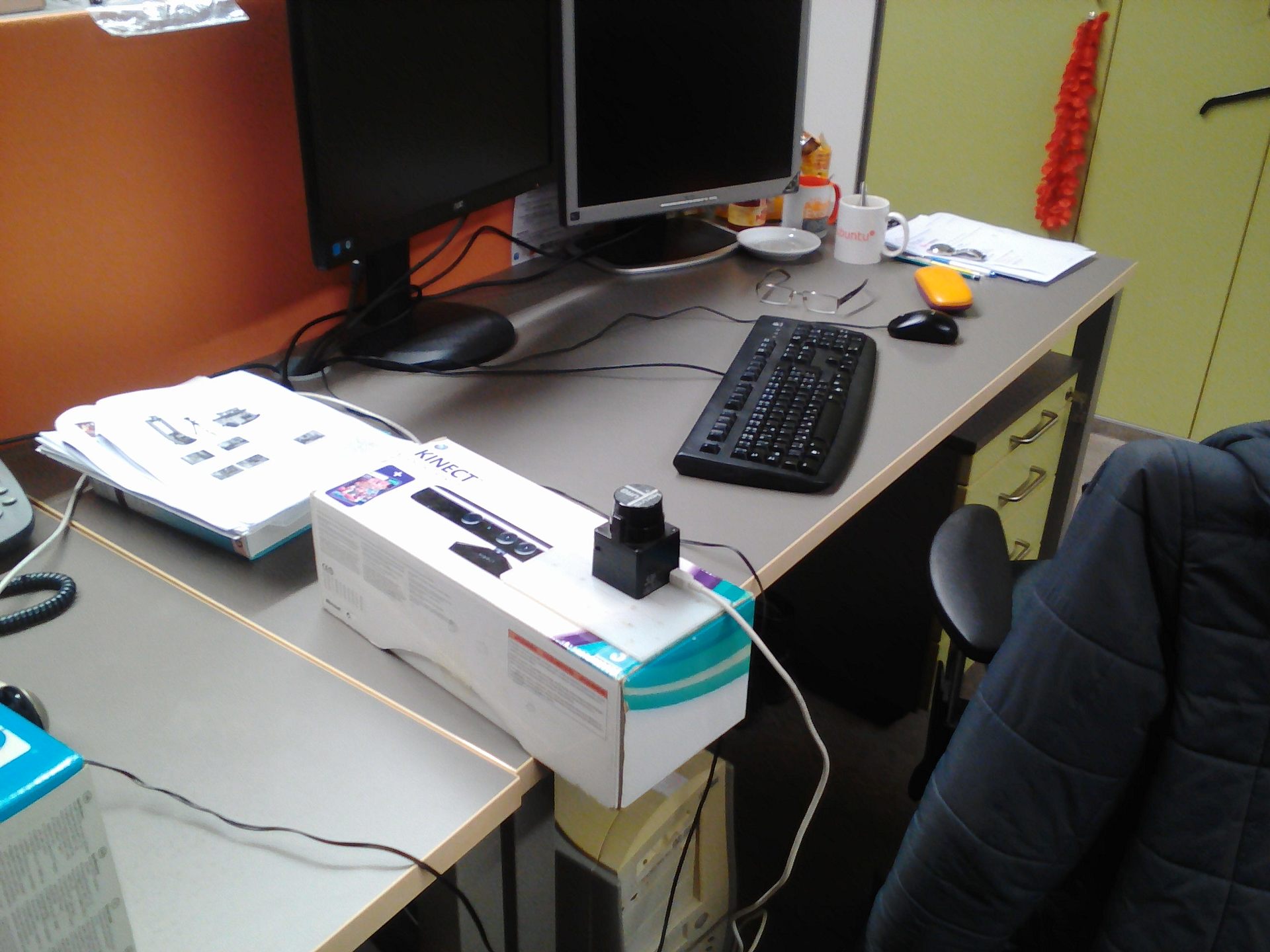

Как видим точки скана с лидара частично совпадают со стенами на карте. Вот как выглядела моя установка в действительности:


Попробуем переместить робота. Позиция робота и точка обзора карты должны одновременно измениться в окне rviz. После перемещения робота позиция робота может быть определена алгоритмом amcl не точно. Нам нужно выполнить корректировку положения робота с помощью инструмента 2D Pose Estimate. Для этого нажмем в верхней панели инструментов в rviz на кнопку 2D Pose Estimate, кликнем на приблизительную точку центра системы координат робота на карте в rviz (система координат base_link) и будем удерживать зажатой кнопку мышки. Появится зеленая стрелка, исходящая из центра робота:


Потянем стрелку изменяя ее направление и пытаясь совместить точки скана с лидара с черными краями (стены) на карте. Получив наилучшее совмещение отпустим кнопку мышки.


Мы получим такие сообщения в терминале, где запущен my_localize.launch:

[ INFO] [1482431993.717411186]: Setting pose (1482431993.717383): -0.413 -0.071 0.057

На коротком видео можно посмотреть все в действии:

Топик /particlecloud представляет данные о неопределенности положения робота в виде ориентированных позиций (Pose) или так называемое облако частиц. Тип сообщений — geometry_msgs/PoseArray.

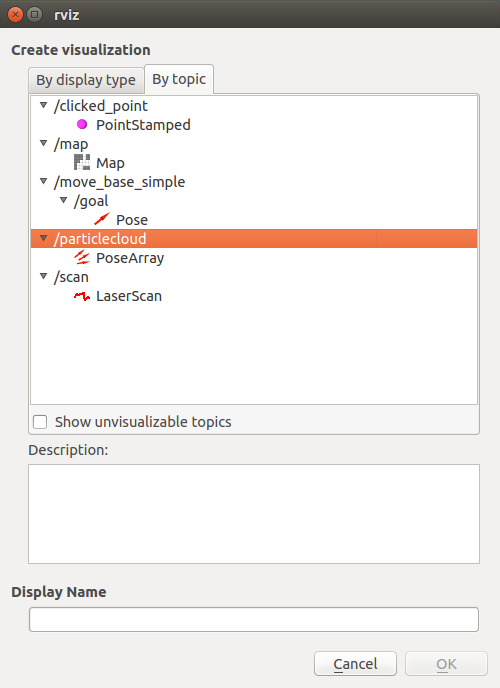

Добавим дисплей по названию топика /particlecloud:

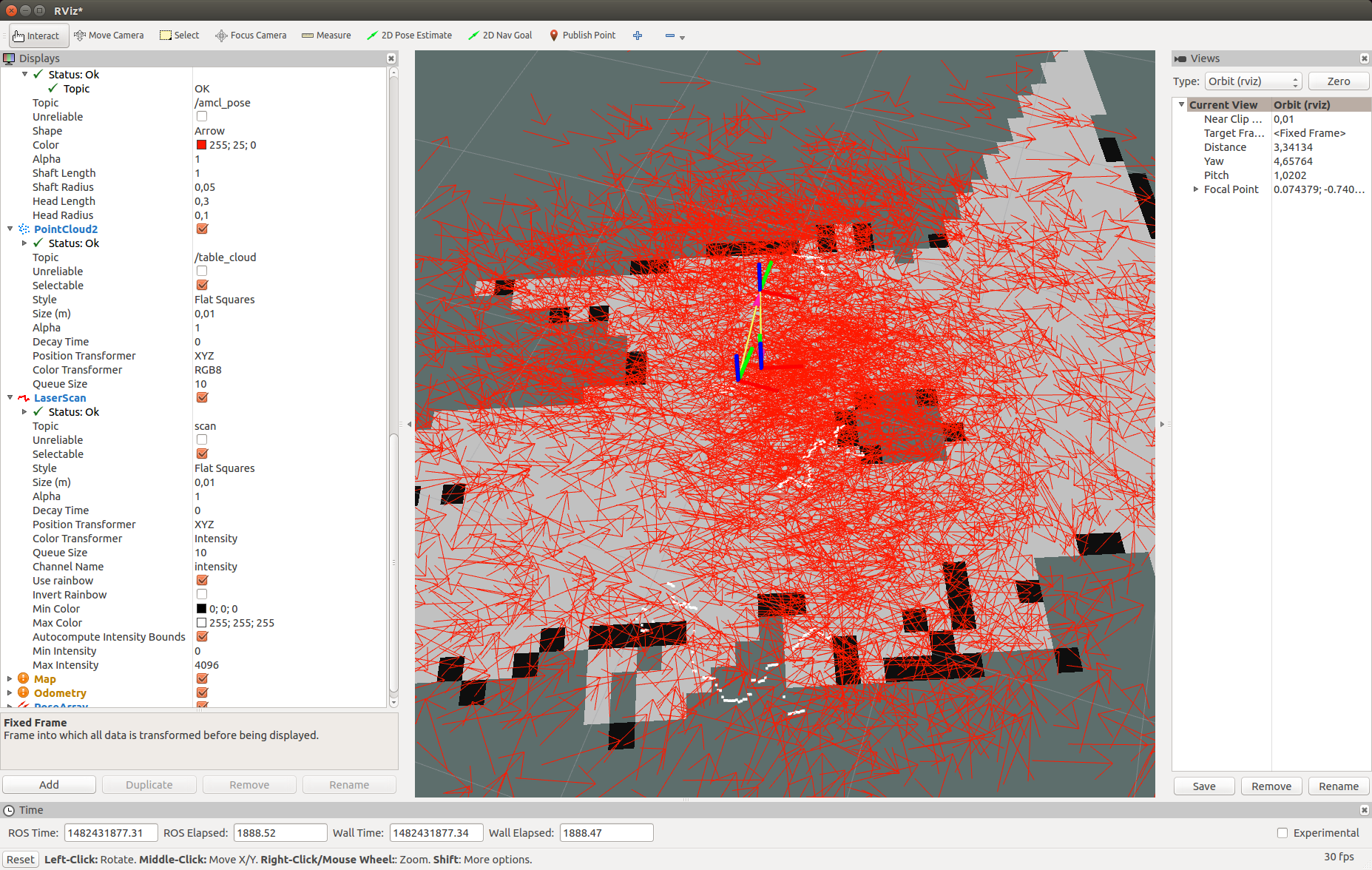

В rviz отобразится облако частиц в виде густого скопления красных стрелок:


Чем гуще скопление частиц, тем выше вероятность положения робота в этой позиции.
Об инструменте 2D Pose estimate, облаке частиц и других понятиях в amcl можно прочитать в туториале на портале ros.org.

На этом все! Все рассмотренные алгоритмы (gmapping и amcl) являются частью большого стека Navigation stack в ROS, о нем можно найти много информации в Интернете. Сегодня мы попробовали в действии инструмент laser_scan_matcher, алгоритмы построения карт gmapping и локализации amcl. Теперь можно легко начать работать над локализацией и навигацией мобильного робота и создать полностью автономного робота, способного ориентироваться в пространстве без необходимости в ручном управлении. Желаю всем удачи в экспериментах и до новых встреч!

PS: Всех с наступающим 2017 годом!
