— А куда поставить этот пыльный ящик? — спросил я друга, разбирая хлам в покидаемом офисе.
— Поставь в самое дальнее место, — сказал он, — это хранилище давно отживших свой срок деталей. Для сегодняшних наших задач там ничего нет.
Я заглянул внутрь. Из ящика, среди заросших паутиной проводов на меня глядела плата внушительного размера с двумя огромными медными радиаторами, ощетинившись слотами для оперативной памяти. Больше из-за паутины ничего видно не было.
Это явно плата для сервера, двухпроцессорная, с 8 слотами оперативки.
Мне стало интересно, что это за материнка и что с ней произошло, целая ли она? Пусть в качестве современного сервера она уже не потянет. А что если…? Мне хотелось узнать, насколько она подойдет для современных программ и повседневных нужд обычного пользователя.
Приглашаю к прочтению этой статьи таких же, как я, энтузиастов, которым интересно покопаться в различном «железе», сравнить функциональность и быстродействие давно ушедших из обращения компьютерных систем, вернуть что-то к жизни, уже, возможно, из полного небытия.
В объятиях тени сомнения
Я попросил одолжить мне эту материнку. Плата явно просилась проверить ее на работоспособность, но что можно с ней было сделать?
От серверной платы для домашних нужд мало толку. Да и просто так до рабочего состояния ее не соберешь: для подключения к блоку питания, помимо стандартных разъемов, требуется 8-pin, которых на обычных ATX-блоках питания почти не бывает. Что касается памяти, то она буферизованная ECC DDR1, и такую просто так не купишь.
Сама плата была в удручающем состоянии. Кулеры забились пылью, вся плата покрыта слоем грязи, термопаста под кулерами твердая и крошится, как гипс. Вентиляторы на кулерах, а их две штуки, перестали крутиться еще сто лет назад. Удастся ли ее «запустить»?
С учетом возможности ее запуска, для тестирования на современной операционной системе можно было бы добавить, скажем, максимум оперативной памяти с самой высокой частотой, поддерживаемой данной платой, поставить ёмкий жесткий диск или даже SSD. Только бы хватило мощности процессора для современных программ.
Понятно, что вряд ли получится сделать это снова работающим, но мне хотелось узнать:
Что можно ждать в современных приложениях от процессоров 12-летней давности?
Что ожидать, применительно к современным задачам, от старой памяти, DDR1?
Можно ли сделать из такой не стандартной по форме платы персональный компьютер в обычном корпусе?
Можно ли будет на нем запустить какую-нибудь игру?
Первый осмотр
Я посмотрел повнимательнее. На плате нашелся слот для видеокарты PCI-Express, а также стандартный PCI. Что ж, уже хорошо.
8 слотов для памяти говорят о том, что для достаточном для комфортной работы количестве оперативки можно использовать модули всего по 512Мб или 1Гб.
Я принялся очищать ее от грязи. Продул, кое-где прошелся ваткой. Медные радиаторы пришлось хорошенько помыть прямо щеткой. Стал смазывать давно засохшие вентиляторы. Их два и, хвала Богам, они оба были в комплекте.
А где такие кулеры с радиаторами искать, ума не приложу. Нужно было поменять и термопасту на каждом из двух процессоров.
Так что хорошо, что все на месте, хоть и мало пригодное к работе. Под толстым слоем пыли стала проглядывать надпись: K8N-DRE.
Это двухпроцессорная плата ASUS, в ней стояли два процессора AMD Opteron 280 Socket 940. Для стандартных жестких дисков есть 2 коннектора IDE, а также несколько портов SATA. Встроенного звука нет. Но есть PCI-Express, поэтому я сразу стал подыскивать подходящую видеокарту.
Я стал искать подходящий блок питания или переходник: нужно было подобрать такой, у которого был 8-pin'овый разъем питания.
Первое препятствие:
Надо где-то найти подходящую память. Такой в продаже уже почти нет. Поискав, я нашел 4 штуки буферизованных ECC-модуля на 512 Мб за реальную цену. Поставил.
Блок питания, память найдены. Что с платой, пока не известно. Попробуем запустить?
Плата запускается долго, секунд 6-7. За это время только крутятся вентиляторы и ничего не происходит. И вот долгожданный писк и появление изображения на мониторе. Ура, оно живое! Живое!
Экран зажигается, в BIOS виден весь объем оперативной памяти и жесткий диск. Можно собирать систему для тестирования.
Пыли было столько, что ее пришлось подметать с пола и долго отстирывать с одежды. Батарейка Биоса, понятное дело, сдохла. Заменяем на новую.
Подготовка к работе
Процессоры оказались 2-ядерные, год производства процессоров, так же, как и материнской платы — 2005. 2 процессора по 2 ядра, в сумме — четыре ядра, каждое по 2.4 ГГц. Когда-то это был венец серверных процессоров, но сейчас это больше похоже на характеристики не хватающего звезд с неба персонального компьютера. К тому же, здесь поддерживается память DDR1, от которой не стоит ожидать такого уж хорошего быстродействия. Что она потянет? Не знаю. Давайте опробуем ее в работе.
Второе препятствие:
Просто так хорошую видеокарту не вставишь. Она упирается своим радиатором в медные кулеры процессора, поэтому подойдут карты только с коротким радиатором, а сейчас видеокарты, в основном, делают с длинными системами охлаждения.
Необычная фишка: для включения работы с дискретной картой в BIOS нет отдельной настройки, и автоматически она не определяется. Для ее включения надо переставить джампер на самой плате.
В плату встроены целых два сетевых контроллера по 1000 мегабит, есть встроенное видео, в БИОС есть автоматический контроль скорости вращения вентиляторов. Динамик материнской платы впаян прямо в нее, так что отдельно корпусной подключать не требуется.
Из минусов:
1. На задней панели материнской платы есть всего 2 USB-разъема, но еще разъем находится на самой плате, так что можно вывести еще два USB, например, на переднюю панель корпуса.
2. Всего один разъем PCI. Поскольку у платы нет встроенного звука, то в единственный PCI-слот пришлось вставить звуковую карту. Из-за этого больше свободных PCI-разъемов не осталось, и получается, что больше по PCI к ней ни одного устройства не подключишь.
Установка в корпус
На плате куча разъемов для подключения вентиляторов охлаждения. По 1 на каждый процессорный кулер, несколько — для вентиляторов на переднюю панель, а также несколько на заднюю панель. Это все предназначено для специализированных серверных корпусов, моя же цель — поставить ее в обычный компьютерный корпус.
Третье препятствие:
Несмотря на то, что я все померил и посмотрел отверстия под крепления, плата не влезла в стандартный корпус. Столько раз примерял, сопоставлял и вот тебе. Мешает корзина для жестких дисков.
Вот это подстава. Что ж, оставлю один жесткий диск, места для остальных удалю. Придется применить грубую силу.
Корпус просто так сдаваться не хотел, поэтому плату удалось в него установить с потерями.
Покопавшись в Интернете, мне удалось найти на форумах подходящую память в размере еще 8 Гб, 4 модуля по 2 Гб. Правда, не удалось подобрать память максимальной частоты, поддерживаемой этой платой — 3200 МГц, а получилось разыскать только DDR-2700. Ну что ж, лучшее — враг хорошего, ограничимся тем, что есть. Модули не все одинаковые, но память работает в двухканальном режиме.
Четвертое препятствие:
Новая память стала сильно нагревается. Оперативка жутко греется даже при простое. Но почему? Странно, но имеющиеся на ней радиаторы как бы говорят о такой возможности, она нагревается несмотря на эти собственные радиаторы.
Сервера всегда сильно охлаждаются. Для решения этой проблемы поставим вентилятор и направим его прямо на эти модули.
При установке охлаждения я не стал мелочиться, а поставил сразу два 12-см вентилятора в корпус. Один — для притока воздуха, второй — на выдув. Теперь у памяти имеется достаточное охлаждение.
Настройка
Итак, плата установлена в корпус. Пришло время ПО.
Какая операционная система на ней пойдет? Процессоры, несмотря на свой возраст, поддерживают 64-битные ОС. Попробуем поставить Windows.
10-ка не ставится, намертво зависая в самом начале установки. Я думаю, что для преодоления этой проблемы нужно обновить BIOS. Попробуем Windows 7 64-bit. Ура! 7-ка ставится и работает без проблем.
Изначально Windows «видел» все 10 гигабайт оперативной памяти, но сейчас почему-то система для своих нужд забрала сто мегабайт. Я не нашел настроек, влияющих на это. Для еще большего комфорта можно поставить SSD-диск и установить на него операционную систему. У меня SSD только на 16 Гб, и в него влезла только система. С ним работать и правда приятнее, но я его использовать только для проверки работы.
Характеристики получившейся системы:
Процессор: 2 х AMD Opteron 280 2.4ГГц
Оперативная память: 10Гб DDR-2700
Видеокарта: NVidia GeForce GTS 450 1Гб.
Жесткий диск: 320 Гб SATA
Блок питания на 450 Вт.
Материнская плата:
Процессор, Socket: 2xS940, поддерживаемые процессоры: AMD Opteron 200
Системная шина: HyperTransport
Чипсет: NVIDIA nForce 2200
Память: DDR DIMM, 400 МГц, только буферизованная ECC
Количество слотов памяти: 8, поддержка двухканального режима
Дисковые контроллеры: 2хIDE UltraDMA 133, 4хSATA 1.5Gb/s, RAID: 0, 1, 10
Слоты расширения: 1xPCI-E x16, 1xPCI, 1 слот mini-PCI для BMC карты
Звук: нет
Встроенный видеоадаптер: на основе ATI Rage XL PCI
Сеть: Ethernet 2x1000 Мбит/с, на основе Broadcom BCM5721
Наличие интерфейсов: 4 USB, 1xCOM, 2xEthernet, PS/2 (клавиатура), PS/2 (мышь), на задней панели: 2xEthernet, PS/2 (клавиатура), PS/2 (мышь)
Форм-фактор: EATX
Параметры процессоров из CPU-Z
Когда-то эта материнская плата с этими процессорами использовалась в офисе для рендеринга изображений.
Проверим компьютер в работе
Windows установлен, корпус во всю моргает лампочками, поставим что-нибудь из игр!
На получившейся системе можно вполне комфортно пользоваться повседневным ПО, серфить в Интернете, тянет видео в 1080р.
Игры идут довольно хорошо. Я пробовал установить несколько игр, и даже такие игры как GTA-5, Ведьмак-3 и всякие танки-самолеты вполне себе играбельны.
Перегрева нет, чему способствуют два корпусных вентилятора, а вот Speedfan при загрузке виснет в попытке опросить все датчики. HWMonitor работает нормально.
При работе всех программ и играх слабое место данной системы — это быстродействие процессоров. По скорости работы в повседневных программах процессоры сравнимы с 4-ядерным AMD Phenom 9600, работающем на DDR2. Разгонять я не пробовал, да и в BIOS нет никаких настроек ни для повышения частоты работы процессора, ни памяти.
Итого получается, что из грязной платы 10-летней давности удалось собрать работающий персональный 4-ядерный компьютер с большим объемом оперативной памяти, сравнимый по быстродействию с современными недорогими ПК.

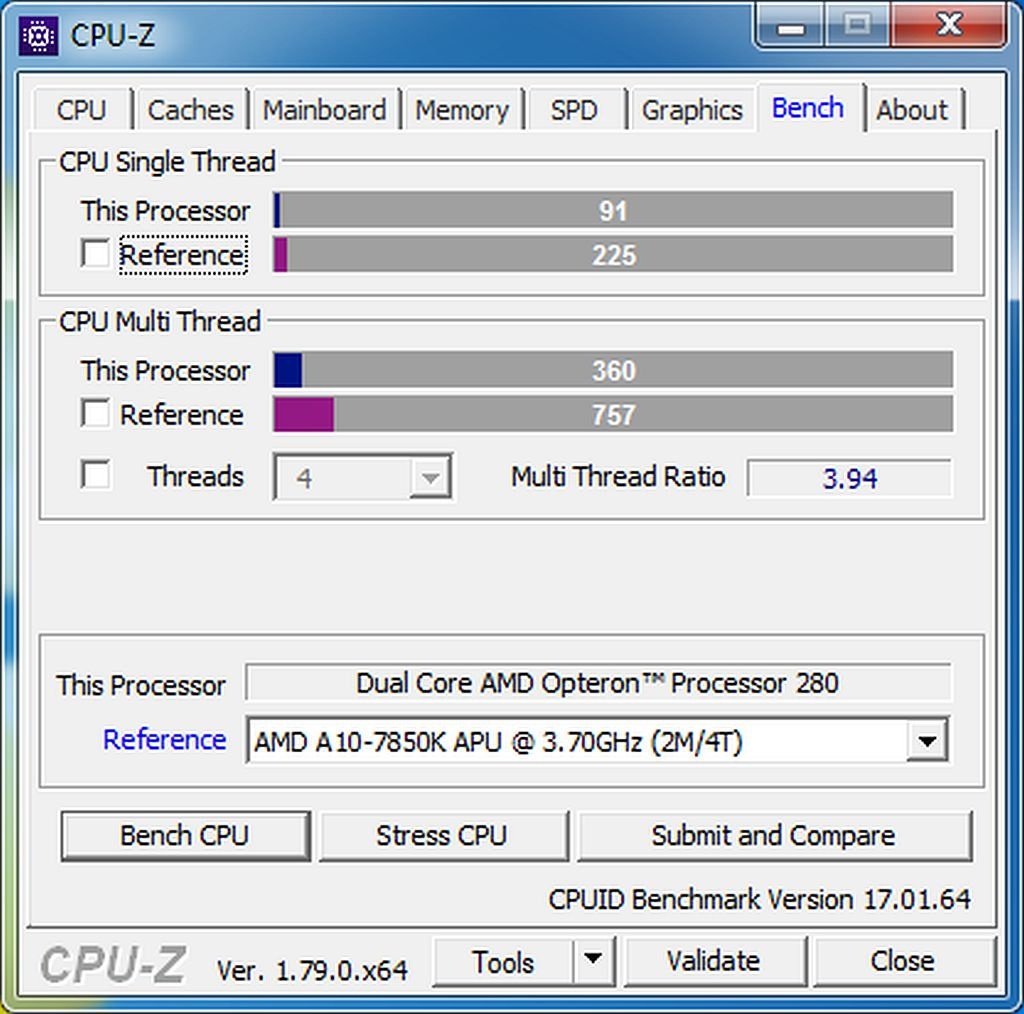

Экспресс-тест из CPU-Z V. 1.79.0.x64
Приятным моментом является наличие 10Гб оперативной памяти, при котором можно отключить файл подкачки, что здорово сказывается на комфорте при работе.
Я пробовал установить имеющуюся у меня видеокарту GTX 560 2Гб, с ней игры идут гораздо шустрее. FPS сравним с характеристиками игр на обычных компьютерах с DDR2 и DDR3. Опять же, камень преткновения — быстродействие процессора или, возможно, играет роль и маленькая скорость работы оперативной памяти. Если графика и быстро прорисовывается, то на сценах, где требуется участие процессора, FPS падает.
Тест быстродействия Performance Test 9.0
Ну а что с ним таким теперь делать? На покой материнской плате еще рановато, пусть работает на благо человечества. Все что надо непритязательному пользователю, на ней работает: она послужит в качестве офисного компьютера, покрутит бухгалтерские программы, вполне подойдет для игр какому-нибудь подростку или пригодится для просмотра кино, в качестве медиацентра или даже для написания статей на этом сайте ;-)
Напишите в комментариях свои вопросы по работе такой нестандартной системы, как бы вы предложили ее использовать, а также какие тесты вы хотели бы на ней провести. Если захотите, я постараюсь прогнать все эти тесты на компьютере и, возможно, написать 2 часть о подробном тестировании его работы.
Автор: MR_VF
