Я люблю старые компьютерные игры. Люблю старое железо, но не настолько, чтобы коллекционировать его дома. Другое дело – поковырять какой-нибудь старый чип и попробовать самому что-нибудь воспроизвести, совместить старое с новым. В данной статье история о том, как я подключил AVR-микроконтроллер к YM3812, применявшуюся в таких звуковых картах как Adlib, Sound Blaster и Pro AudioSpectrum. Я не создал что-то принципиально новое, просто объединил разные идеи. Возможно кому-то будет интересна моя реализация. А может мой опыт подтолкнет кого-нибудь на создание свого ретро-проекта.

Суть данного проекта

Гуляя по просторам интернета, как-то раз я наткнулся на интересный проект OPL2 Audio Board for Arduino & Raspberry Pi. Если кратко: подключаем к Arduino или Raspberry Pi плату, загружаем скетч или софт соответственно, слушаем. Заманчивая идея поковырять OPL2 чип, послушать как он звучит и попробовать сделать что-нибудь свое не покидала меня, и я заказал, собрал и начал разбираться как оно работает.

Пара слов об управлении чипом YM3812

Чтобы музыка заиграла, мы должны выставлять регистры. Какие-то отвечают за настройку инструментов, какие-то за воспроизведение нот и т.д. Адрес регистра – 8 бит. Значение регистра – 8 бит. Список регистров приведен в спецификации.

Для передачи регистров мы должны правильно выставить показания на управляющих входах CS, RD,WR и A0 и шины данных D0..D7.

Вход CS нужен для блокировки шины данных в процессе ее установки. Устанавливаем CS=1 (отключаем вход), выставляем D0..D7, устанавливаем CS=0 (включаем).

На входе RD должна быть логическая единица
Для записи адреса регистра устанавливаем WR=0, A0=0
Для записи значения регистра устанавливаем WR=0, A0=1

OPL2 Audio Board for Arduino & Raspberry Pi

Упрощенная схема

Порядок передачи регистров:

  1. При инициализации устаналиваем PB2=1, чтобы заблокировать вход YM3812
  2. Передаем адрес регистра
    2.1 PB1=0 (A0=0)
    2.2 Передаем по SPI интерфейсу байт адреса регистра. Данные сохраняются в сдвиговом регистре 74595
    2.3 PB2=0 (WR=0, CS=0). Микросхема 7404 инвертирует сигнал и подает 1 на вход ST_CP 74595, который переключает свои выходы Q0..Q7. YM3812 записывает адрес регистра
    2.4 PB2=1 (WR=1, CS=1)
  3. Передаем значение регистра
    3.1 PB1=1 (A0=1)
    3.2 Передаем по SPI интерфейсу байт данных аналолично п2.2
    3.3 PB2=0 (WR=0, CS=0). YM3812 записывает данные
    3.4 PB2=1 (WR=1, CS=1)

На инверторе 7404 и кварце XTAL1 реализован генератор прямоугольных импульсов с частотой 3.579545МГц, необходимый для работы YM3812.
YM3014B преобразует цифровой сигнал в аналоговый, который усиливается операционным усилителем LM358.
Аудио усилитель LM386 нужен, чтобы можно было подключать к устройству пассивные динамики или наушники, т.к. мощности LM358 недостаточно.

Теперь попробуем извлечь из всего этого звук. Первое о чем я (и наверное не только я) подумал, это как бы заставить все это работать в DosBox. К сожалению «из коробки» поиграть с железным аналогом Adlib не получится, т.к. DosBox не знает о нашем устройстве ничего, и передавать OPL2 команды куда-либо не умеет (пока не умеет).

Автор проекта предлагает скетч для Teensy, работающий как MIDI устройство. Естественно звук будет состоять из заранее составленных инструментов и звучание будет не то, мы получим эмуляцию MIDI устройства на OPL2 чипе. Teensy у меня нет, и попробовать этот вариант не получилось.

Работа через последовательный порт

Есть скетч SerialPassthrough. С ним мы сможем передавать команды через последовательный порт. Остается только реализовать поддержку в DoxBox. Я использовал версию из SVN: svn://svn.code.sf.net/p/dosbox/code-0/dosbox/trunk

В файле src/hardware/adlib.cpp меняем реализацию OPL2:

#include "serialport/libserial.h"

namespace OPL2 {
    #include "opl.cpp"

    struct Handler : public Adlib::Handler {
        virtual void WriteReg( Bit32u reg, Bit8u val ) {
            //adlib_write(reg,val);
            if (comport) {
                SERIAL_sendchar(comport, reg);
                SERIAL_sendchar(comport, val);
            }
        }
        virtual Bit32u WriteAddr( Bit32u port, Bit8u val ) {
            return val;
        }

        virtual void Generate( MixerChannel* chan, Bitu samples ) {
            Bit16s buf[1024];
            while( samples > 0 ) {
                Bitu todo = samples > 1024 ? 1024 : samples;
                samples -= todo;
                adlib_getsample(buf, todo);
                chan->AddSamples_m16( todo, buf );
            }
        }
        virtual void Init( Bitu rate ) {
            adlib_init(rate);

            LOG_MSG("Init OPL2");
            if (!SERIAL_open("COM4", &comport)) {
                char errorbuffer[256];
                SERIAL_getErrorString(errorbuffer, sizeof(errorbuffer));
                LOG_MSG("Serial Port could not be opened.");
                LOG_MSG("%s", errorbuffer);
                return;
            }

            if (!SERIAL_setCommParameters(comport, 115200, 'n', SERIAL_1STOP, 8)) {
                LOG_MSG("Error serial set parameters");
                SERIAL_close(comport);
                return;
            }
        }
        ~Handler() {
            if (comport) SERIAL_close(comport);
        }

        private:
            COMPORT comport;
    };
}

Перед сборкой номер COM порта заменить на актуальный.

Если убрать комментарий в строчке //adlib_write(reg,val);, то звук будет играть одновременно через эмулятор и девайс.

В настройке DosBox надо будет указать использование OPL2:

[sblaster]
oplemu=compat
oplmode=opl2

Вот как это получилось у меня:

Выглядит довольно громоздко. Даже если использовать Arduino вместо макетки, нужно подключать провода. Номер порта в системе может измениться и придется пересобирать DosBox. Очень хотелось все привести к какому-нибудь лаконичному виду, убрать лишние детали и собрать все на одной плате.

OPL2-USB

Появилась идея, а почему бы не сделать самостоятельное устройство с минимумом компонентов и заморочек при подключении. Во первых можно убрать 74595 и использовать порты атмеги. Тут она используется только для уменьшения количества проводов. Во вторых можно использовать готовый кварцевый генератор и избавиться от микросхемы 7404. Аудио усилитель тоже не нужен, если подключать устройство к колонкам. И наконец можно избавиться от USB-UART, если подключить атмегу к USB напрямую, например с использованием библиотеки V-USB: https://www.obdev.at/products/vusb/index.html. Чтобы не заморачиваться с написанием драйверов и их установкой, можно сделать микроконтроллер кастомным HID-устройством.

USB-OPL2 упрощенная схема

Порты B и С частично заняты подключением к программатору ISP и кварцу. Полностью свободным остался порт D, его используем для передачи данных. Оставшиеся порты я назначил в процессе проектирования печатной платы.

Полную схему можно изучить тут: https://easyeda.com/marchukov.ivan/opl2usb

Светодиод LED1 с его резистором опциональны и при сборке я не стал их устанавливать. Предохранитель U4 нужен, чтобы не сжечь случайно USB-порт. Его тоже можно не ставить, а заменить на перемычку.

Чтобы устройство было компактным, я решил попробовать собрать его на SMD-компонентах.

Печатные платы и готовое устройство

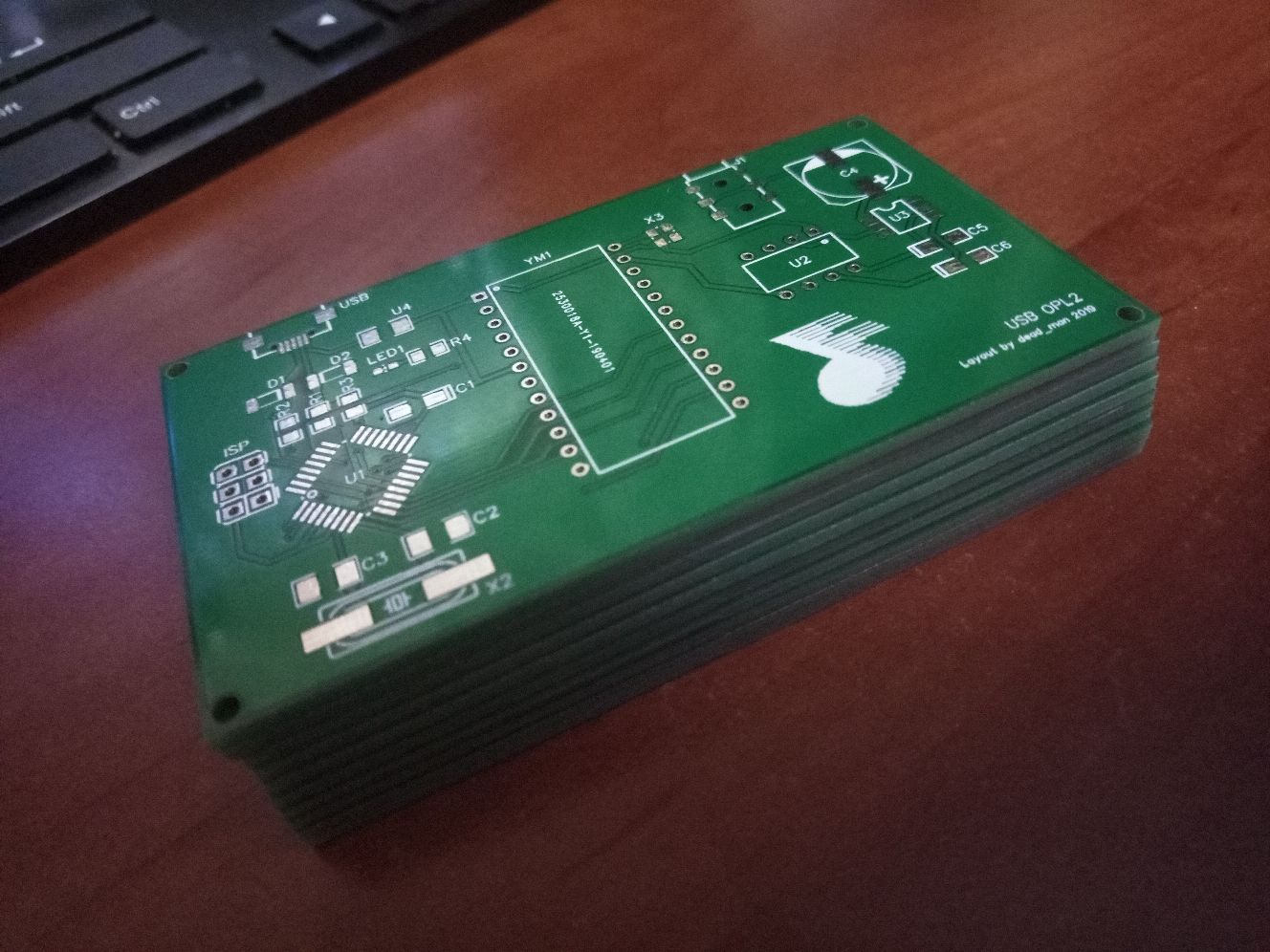

USB-звуковая карта на YM3812 - 4

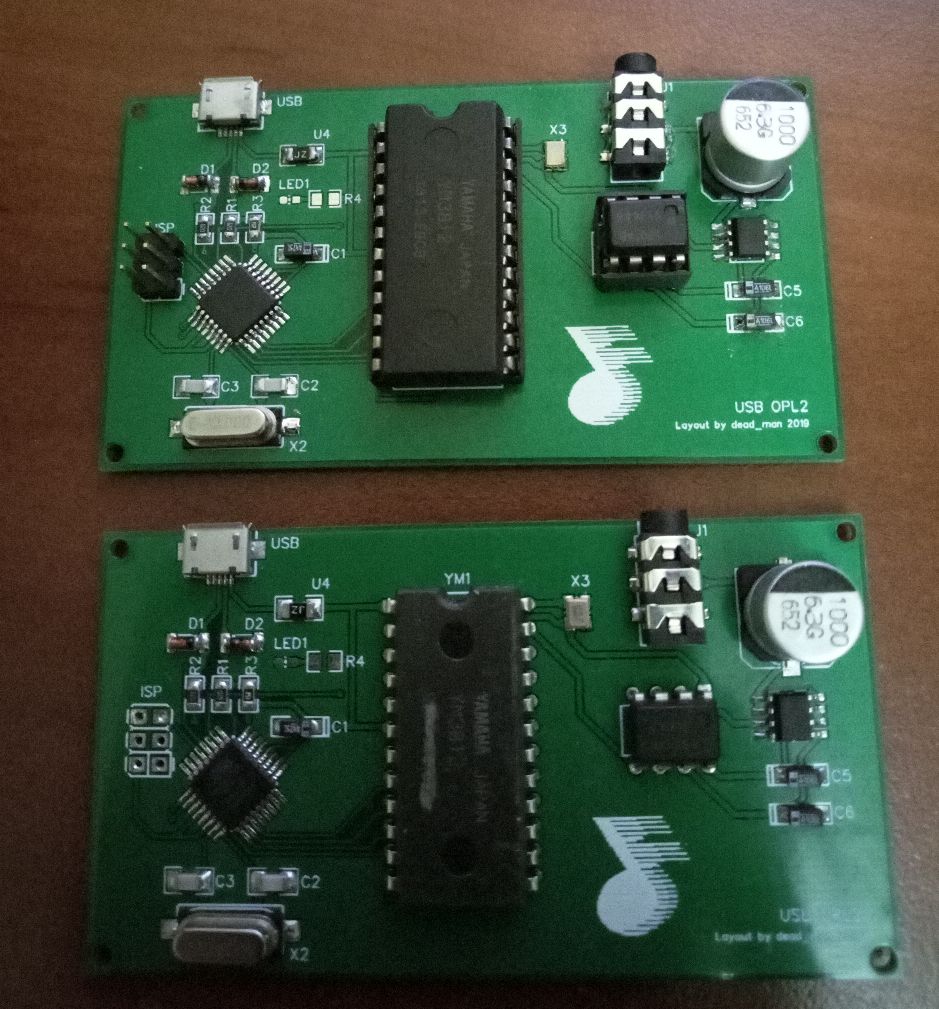

USB-звуковая карта на YM3812 - 5

"Безопасный" вариант в термоусадке 50/25мм
USB-звуковая карта на YM3812 - 6
USB-звуковая карта на YM3812 - 7

Цифровая часть слева, аналоговая справа.

Для меня это был первый опыт проектирования и сборки готового устройства и не обошлось без косяков. Например отверстия по углам платы по задумке должны быть диаметром 3мм для стоек, но получились 1,5мм.

Прошивку можно посмотреть на github. В ранней версии одна команда отправлялась одним USB-пакетом. Потом выяснилось, что на динамичных треках DosBox начинает тормозить из-за большого оверхеда и низкой скорости USB 1.0, DosBox висит на отправке пакета и получении ответа. Пришлось сделать асинхронную очередь и отправлять команды пачкой. Это добавило небольшую задержку, но она не ощутима.

Настройка V-USB

Если с отправкой данных в YM3812 мы уже разобрались раньше, то с USB придется повозиться.

Переименовываем usbconfig-prototype.h в usbconfig.h и дописываем его (ниже только правки):

// Указываем частоту контроллера. Установка глобального define в настройках проекта мне не помогла
#define F_CPU 12000000UL

// Порты согласно подключению
#define USB_CFG_IOPORTNAME      B
#define USB_CFG_DMINUS_BIT      0
#define USB_CFG_DPLUS_BIT       1

#define USB_CFG_HAVE_INTRIN_ENDPOINT    1

// Максимальное потребление тока 20 мА
#define USB_CFG_MAX_BUS_POWER           20

// Говорим, что у нас есть функция usbFunctionWrite
#define USB_CFG_IMPLEMENT_FN_WRITE      1

// Опредлеяем обработчик перезагрузки устройства (в нем будем перезагружать OPL2)
#define USB_RESET_HOOK(resetStarts)     if(!resetStarts){hadUsbReset();}

// Идентифицируем устройство. По этим данным мы его будем находить снаружи
#define  USB_CFG_DEVICE_ID       0xdf, 0x05 /* VOTI's lab use PID */

#define USB_CFG_VENDOR_NAME     'd', 'e', 'a', 'd', '_', 'm', 'a', 'n'
#define USB_CFG_VENDOR_NAME_LEN 8

#define USB_CFG_DEVICE_NAME     'O', 'P', 'L', '2'
#define USB_CFG_DEVICE_NAME_LEN 4

// Сообщаем, что у нас HID-устройство
#define USB_CFG_DEVICE_CLASS        0
#define USB_CFG_INTERFACE_CLASS     3

// Размер дескриптора usbHidReportDescriptor
#define USB_CFG_HID_REPORT_DESCRIPTOR_LENGTH    22

// По умолчанию настроено на прерывание INT0, мы же поменяли порт на PCINT0
#define USB_INTR_CFG            PCICR
#define USB_INTR_CFG_SET        (1 << PCIE0)
#define USB_INTR_CFG_CLR        0

#define USB_INTR_ENABLE         PCMSK0
#define USB_INTR_ENABLE_BIT     PCINT0

#define USB_INTR_VECTOR         PCINT0_vect

В файле main.c определяем структуры данных посылок

// Количество регистров в одной посылке
#define BUFF_SIZE 16

// Пара адрес-значение для регистра
struct command_t
{
    uchar address;
    uchar data;
};

// Лист регистров
struct dataexchange_t
{
    uchar size;
    struct command_t commands[BUFF_SIZE];
} pdata;

Объявляем дескриптор для HID

PROGMEM const char usbHidReportDescriptor[] = { // USB report descriptor
    0x06, 0x00, 0xff,                       // USAGE_PAGE (Vendor Defined Page)
    0x09, 0x01,                             // USAGE (Vendor Usage 1)
    0xa1, 0x01,                             // COLLECTION (Application)
    0x15, 0x00,                             //    LOGICAL_MINIMUM (0)
    0x26, 0xff, 0x00,                       //    LOGICAL_MAXIMUM (255)
    0x75, 0x08,                             //    REPORT_SIZE (8)
    0x95, sizeof(struct dataexchange_t),    //    REPORT_COUNT
    0x09, 0x00,                             //    USAGE (Undefined)
    0xb2, 0x02, 0x01,                       //    FEATURE (Data,Var,Abs,Buf)
    0xc0                                    // END_COLLECTION
};

Обработчики событий:

// Посылка может приходить частями. Тут мы запоминаем сколько приняли и сколько осталось
static uchar    currentAddress;
static uchar    bytesRemaining;

// Прием посылки
uchar usbFunctionWrite(uchar *data, uchar len)
{
    if (bytesRemaining == 0)
        return 1;

    if (len > bytesRemaining)
        len = bytesRemaining;

    uchar *buffer = (uchar*)&pdata;

    memcpy(buffer + currentAddress, data, len);

    currentAddress += len;
    bytesRemaining -= len;

    if (bytesRemaining == 0)
    {
        for (int i = 0; i < pdata.size; ++i) {
            struct command_t cmd = pdata.commands[i];
            if (cmd.address == 0xff && cmd.data == 0xff) // Для софтварного ребута OPL2 мы просто передаем в посылке FFFF
                opl_reset();
            else
                opl_write(cmd.address, cmd.data);
        }
    }

    return bytesRemaining == 0;
}

// При получении запроса USBRQ_HID_SET_REPORT мы должны подготовиться к получении посылки
usbMsgLen_t usbFunctionSetup(uchar data[8])
{
    usbRequest_t *rq = (void*)data;

    if ((rq->bmRequestType & USBRQ_TYPE_MASK) == USBRQ_TYPE_CLASS) {
        if (rq->bRequest == USBRQ_HID_SET_REPORT) {
            bytesRemaining = sizeof(struct dataexchange_t);
            currentAddress = 0;
            return USB_NO_MSG;
        }
    }
    return 0;   /* default for not implemented requests: return no data back to host */
}

// Обработчик команды на перезапуск устройства
extern void hadUsbReset(void) {
    opl_reset();
}

Рекомендую эти рускоязычные статьи про V-USB:
http://microsin.net/programming/avr-working-with-usb/avr-v-usb-tutorial.html
http://we.easyelectronics.ru/electro-and-pc/usb-dlya-avr-chast-2-hid-class-na-v-usb.html

Поддержка в DosBox

Код для DosBox можно посмотреть во все том же репозитории.

Для работы с устройством на стороне PC я использовал библиотеку hidlibrary.h (ссылки на оригинал, к сожалению, не нашел), которую пришлось немного доработать.

Эмулятор OPL я решил не трогать, а реализовать свой отдельный класс. Переключение на USB в конфигах теперь выглядит так:

[sblaster]
oplemu=usb

В констркуторе модуля Adlib в adlib.cpp добавляем условие:

    else if (oplemu == "usb") {
        handler = new OPL2USB::Handler();
    } else {

И в dosbox.cpp новый вариант настройки:

const char* oplemus[]={ "default", "compat", "fast", "mame", "usb", 0};

Скомпилированный exe можно забрать тут: https://github.com/deadman2000/usb_opl2/releases/tag/0.1

Видео

Готовое устройство в действии

Подключение:

Звук записанный через звуковую карту:

Итоги и планы

Результатом я остался доволен. Подключать устройство легко, проблем никаких. Само собой мои модификации DosBox'а никогда не попадут в официальную версию и популярные ветки, т.к. это очень специфическое решение.

Далее на очереди ковыряние OPL3. Есть еще идея собрать трекер на OPL-чипах
