Беспощадный и бессмысленный! В процессе строительства своего 386-го компьютера «на максималках» мне хотелось устроить что-то этакое, помимо вполне логичного исследования всякой периферии. Выбирал я между прикручиванием водяного охлаждения с подсветкой и апгрейдом процессора, хотя у меня и так установлен самый мощный процессор AMD с частотой 40 мегагерц. Но существовал способ сделать из 386-го компьютера «почти 486-й», и это было интересно.

Древности: беспощадный апгрейд 386-го компьютера - 1

Наборы для бюджетного апгрейда системы с использованием процессоров следующего поколения существовали с самого начала эпохи IBM PC-совместимых компьютеров. Железо в те времена было проще, и адаптировать, например, 386-й процессор для 286-й материнской платы не составляло особого труда. Конкуренция на рынке интегральных схем была выше: помимо нынешних Intel и AMD на процессорном рынке присутстовали компании Cyrix, Texas Instruments и IBM. Индустрия еще не до конца избавилась от наследния ранних времен, когда выпуск процессоров разными компаниями по общим спецификациям был обычным делом. Но и реверс-инжиниринг никто не отменял, из-за чего иногда получались совсем интересные экземпляры, вроде бы совместимые с «оригиналами», но имеющие массу собственных фич.

В 2020 году апгрейдить старую систему наверное вовсе не имеет смысла, кроме как из-за любопытства. Проще построить настоящий 486-й компьютер, если уж захотелось. Но в итоге я повторил путь владельца 386-го компьютера, который хочет сэкономить, повышая производительность малыми усилиями. Итак, представьте себя на месте обеспеченного фаната компьютеров году этак в 1994-м. Вы только что завершили удачную сделку, обменяв вагон зерна на гараж в Подмосковье, а его — на два подержанных «Запорожца». Продав их на авторынке, вы получаете небольшую сумму наличными, слишком мало для нового ПК на базе 80486 или даже на «Пентиуме». А хочется наконец нормально поиграть в Doom. Что делать? Сейчас расскажу.

Все статьи по теме:

0. 1992 год в компьютерной прессе
1. Рассматриваем материнскую плату 386-го компьютера
2. Бенчмарк 386-го процессора и лихие девяностые
3. Трудный выбор звуковой карты для DOS-игр
4. Особенности Sound Blaster Pro 2
5. Roland MT-32, альтернативный звук для DOS-игр
6. Беспощадный апгрейд 386-го ПК — < — вы находитесь здесь

Дневник коллекционера старых железок я веду в Телеграмме.

Беспощадный апгрейд материнской платы
К счастью мне не пришлось торговать на рынке «Запорожцами», а апгрейд компьютера я начал с замены материнской платы. Напомню, изначально у меня была вот такая матплата для 386-го процессора:

Древности: беспощадный апгрейд 386-го компьютера - 2

Еще в прошлом году в процессе покупки комплектующих я приобрел еще одну матплату «без гарантии работоспособности», с традиционно вытекшей батарейкой, но с 256 килобайтами кэш-памяти. Плата оказалась вполне рабочей, а ущерб от электролита — минимальным. На фото установлена уже новая батарея:

Древности: беспощадный апгрейд 386-го компьютера - 3

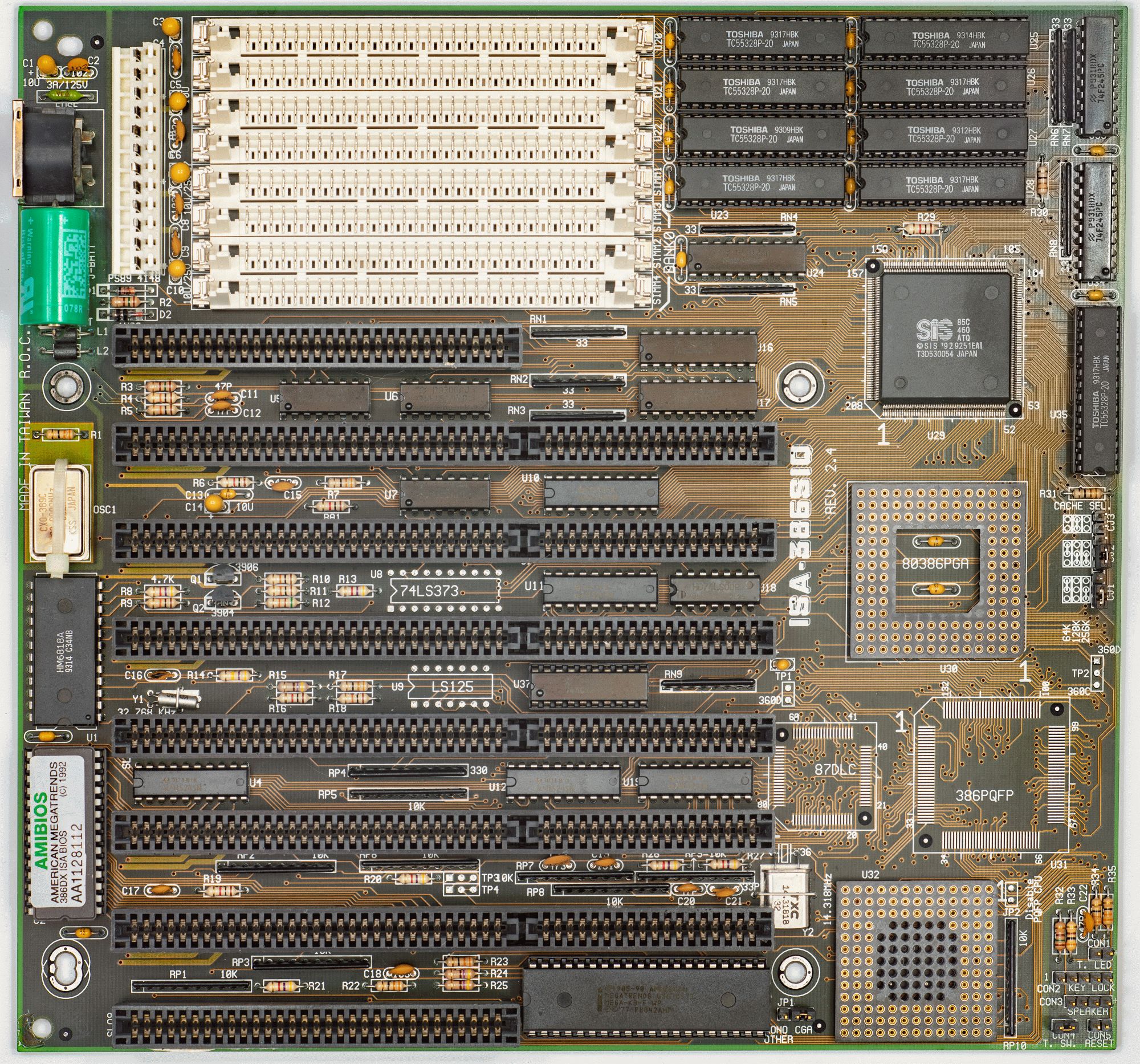

Модель матплаты — ISA-386SIQ. На сайте stason.org есть ее спецификации, где говорится, что производитель платы — компания Asus. На самой плате это нигде не указано. BIOS этой модели чуть более современный: есть утилита для работы с жестким диском для низкоуровневого форматирования, но по-прежнему нет автоматического определения параметров. Можно пропустить тест оперативной памяти выше 1 мегабайта, таким образом ускорив загрузку и отключить кэш-память. Но самое главное: на этой плате есть два дополнительных восьмибитных слота расширения, и всего на нее можно установить восемь плат вместо шести. В один из восьмибитных портов будет установлен MIDI-интерфейс HardMPU для синтезатора Roland MT-32. Со временем я ожидаю нехватку слотов, поэтому такое расширение возможностей очень кстати.

Древности: беспощадный апгрейд 386-го компьютера - 4

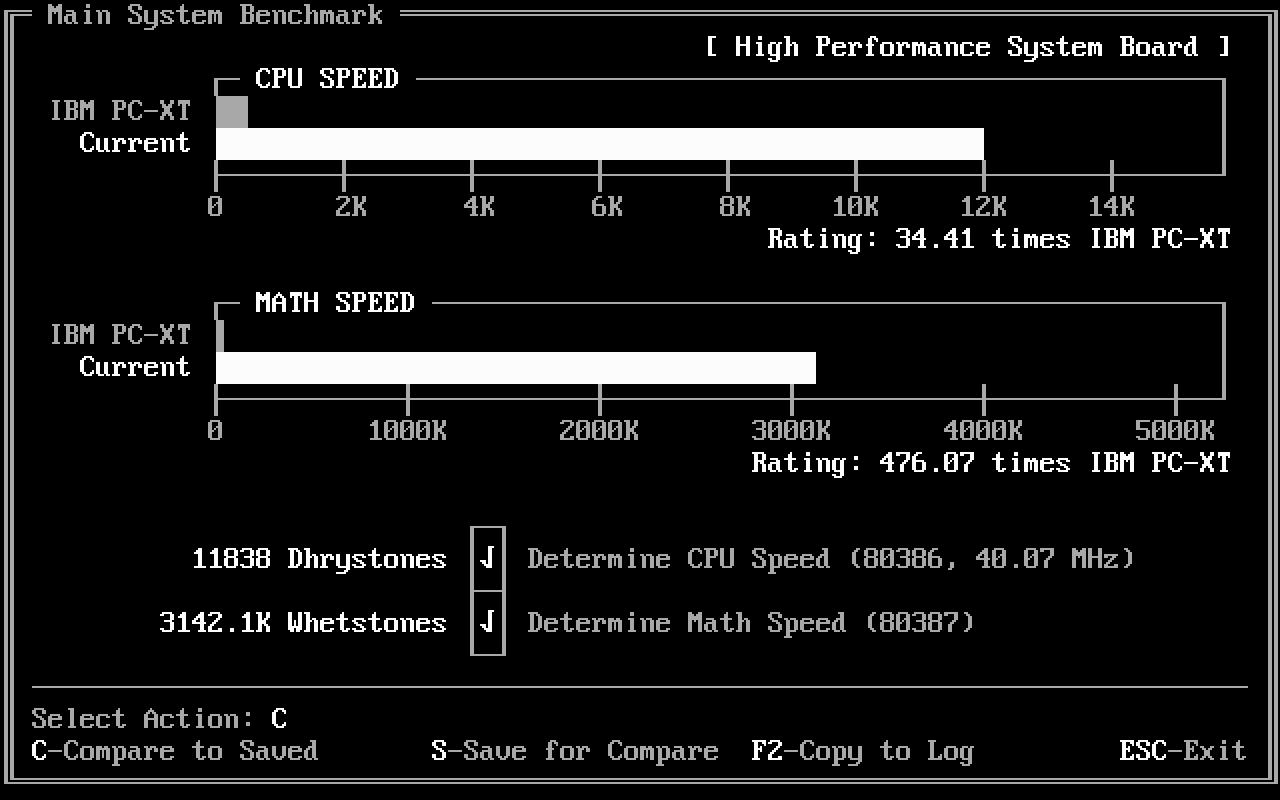

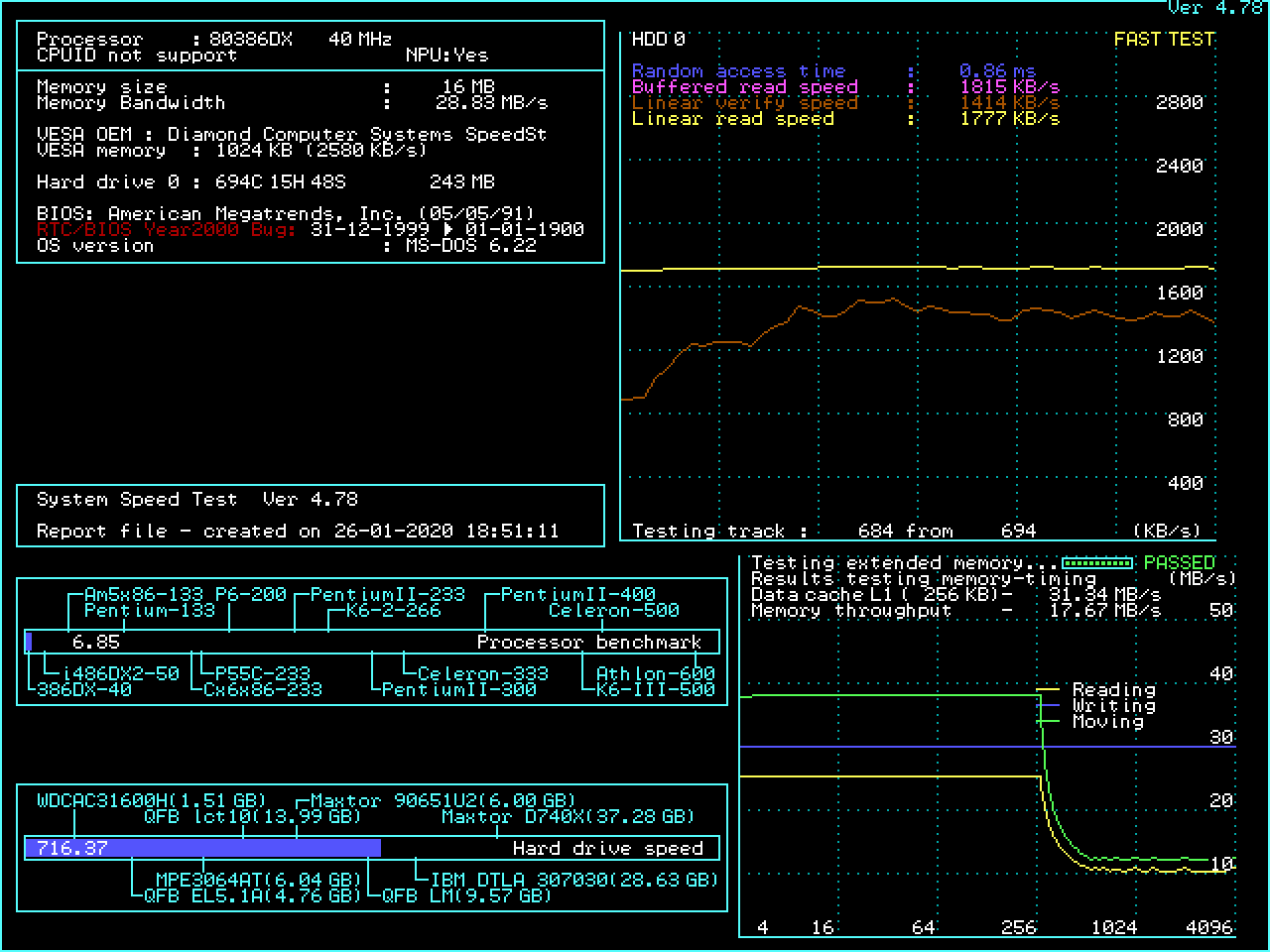

При замене платы нужно было убедиться, что изначальный набор из процессора AMD Am386DX-40 и сопроцессора работает с той же производительностью. Для этого я использовал бенчмарк System Speed Test или SpeedSys:

Древности: беспощадный апгрейд 386-го компьютера - 5

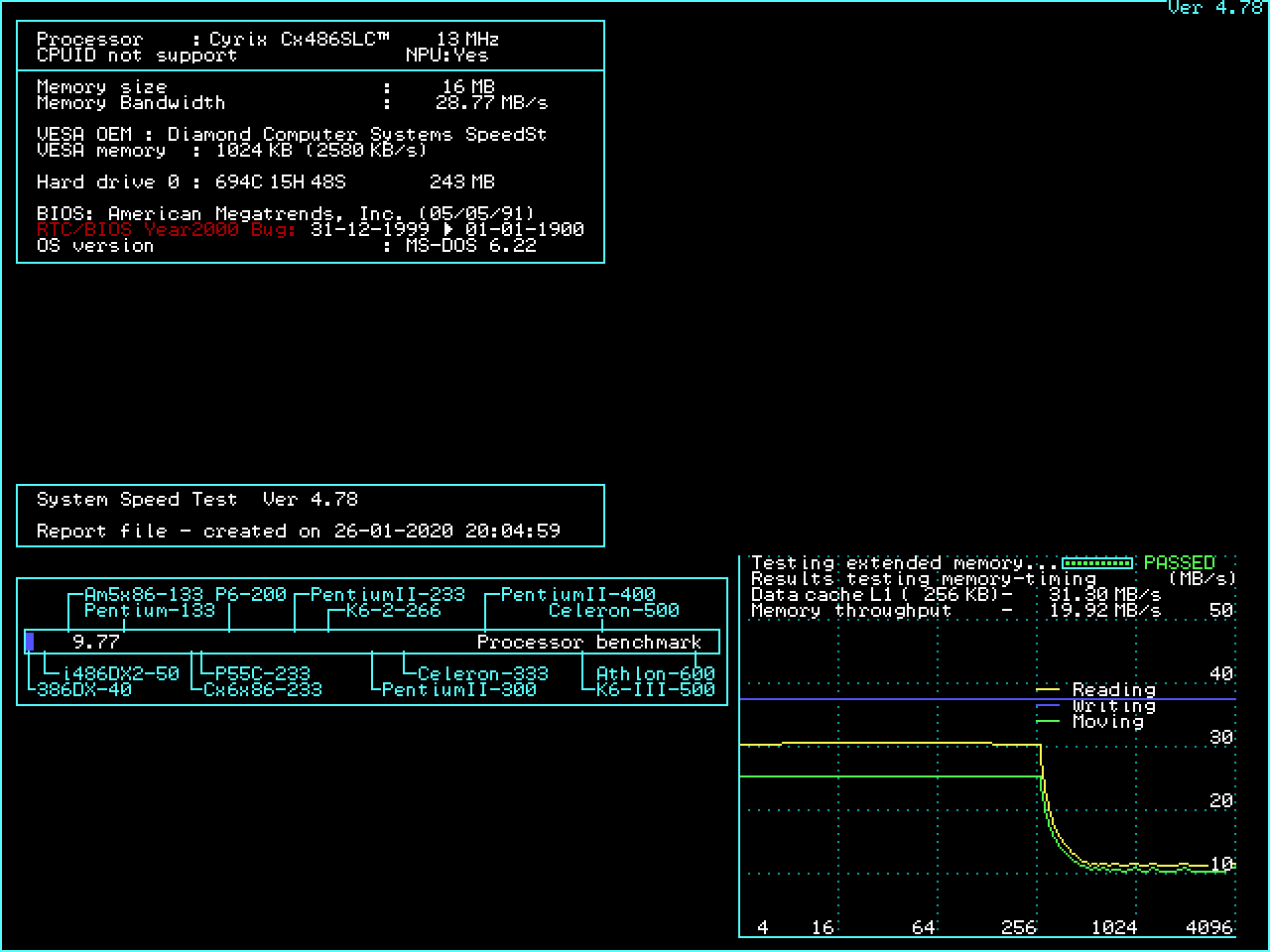

По сравнению с предыдущими замерами разница небольшая: немного уменьшилось количество баллов в тесте процессора (6.85 вместо 7.07), но заметно выросла скорость работы с памятью, с 27 до 31 мегабайта в секунду при работе с кэш-памятью и с 12 до 17 МБ/c для обычной памяти. Скорее всего это связано с единственным даунгрейдом в новой конфигурации: я уменьшил объем RAM с 32 до 16 мегабайт. Даже 16 мегабайт для такой системы много, а 32 приносили массу неудобств (долгое тестирование при загрузке, ошибки в некоторых старых программах и играх). Ожидаемого прироста производительности в Windows 95 не произошло: на 386-й платформе эта ОС судя по всему ограничена возможностями процессора, а не объемом памяти.

Древности: беспощадный апгрейд 386-го компьютера - 6

Добавим еще один бенчмарк: классический CheckIt, многофункциональную утилиту для оценки параметров работы системы. Он возвращает две цифры: производительность при целочисленных операциях и при вычислениях с плавающей запятой. Иными словами, тестируются возможности центрального процессора и сопроцессора 80387, что нам пригодится при следующем апгрейде. Заодно CheckIt сравнивает мощность ващей системы с компьютером IBM PC XT (1983 год, процессор Intel 8088 на 4.77 мегагерца). Пока получается в 34 раза быстрее, но это только начало.

Беспощадный апгрейд соцпроцессора
Не то, чтобы обязательный апгрейд (обязательных в этой статье вовсе нет), но после того, как я начал собирать кусочки кремния с позолоченными ножками, было трудно остановиться.

Древности: беспощадный апгрейд 386-го компьютера - 7

Cyrix FasMath считается одним из самых быстрых сопроцессоров для 386-х систем. Само по себе это приносит пользу только в небольшом числе специализированных программ, но при апгрейде выяснилось, что с новыми процессорами исходный чип IIT «не дружит» — компьютер просто не загружался. С FasMath все отлично работало, а раз так, давайте посмотрим, что это нам дает.

Древности: беспощадный апгрейд 386-го компьютера - 8

Not Much. 3% прироста производительности FPU. Польза Cyrix FasMath именно в том, что он стабильно работает с более быстрыми процессорами.

Древности: беспощадный апгрейд 386-го компьютера - 9

К двум синтетическим бенчмаркам мне хотелось добавить какую-то реальную программу. Doom здесь идеально подходит: игра реально хорошо работает именно на 486-х системах, на 386-х тормозит, и вполне логичным для владельцев таких «устаревших» компьютеров был бы апгрейд, чтобы «Дум» работал. Я тестировал Doom на «максимальных» настройках графики (по сути, с изображением на полный экран, даже без строки меню). Стартовый результат для 386DX-40 — 6.61fps.

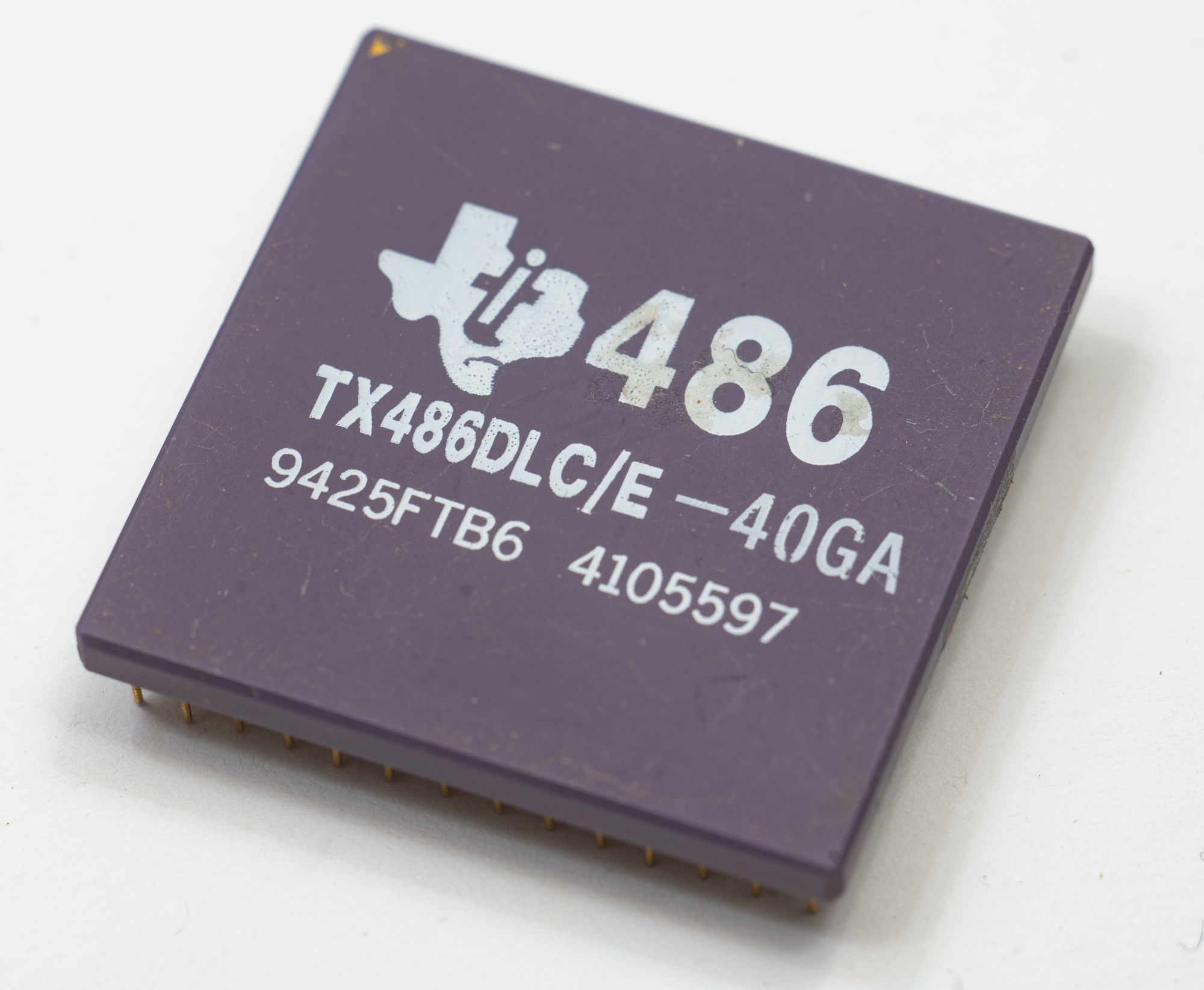

Half measures. Cyrix Cx486DLC-40 или TI TX486DLC-40

Какие вообще существуют отличия у процессоров 80486 от 80386? 486-е процессоры имеют «набортную» кэш-память (сначала 8 килобайт, позже было и 16), блок вычислений с плавающей запятой встроен (больше нет необходимости во внешнем сопроцессоре, хотя выпускались модели 486SX без FPU), оптимизированный вычислительный конвейер, выполняющий некоторые операции за меньшее количество тактов, новые инструкции. Первые процессоры 1989 года имели частоту 20 мегагерц, в 1991 году был выпущен процессор с частотой 50 мегагерц, после чего была внедрена практика удвоения, утроения и даже учетверения частоты. Это было необходимо, так как бесконечно повышать частоту системной шины невозможно — уже на 50Мгц наблюдались проблемы с периферией на шине VLB. Первые процессоры 80486DX2 имели частоту от 40 до 66 мегагерц, при частоте системной шины 20-33 мегагерца. Изменился и сокет — 386-е процессоры имеют 132 ножки, у 486 их 168 (позднее — 169, 237 и 238, в зависимости от модели).

Древности: беспощадный апгрейд 386-го компьютера - 10

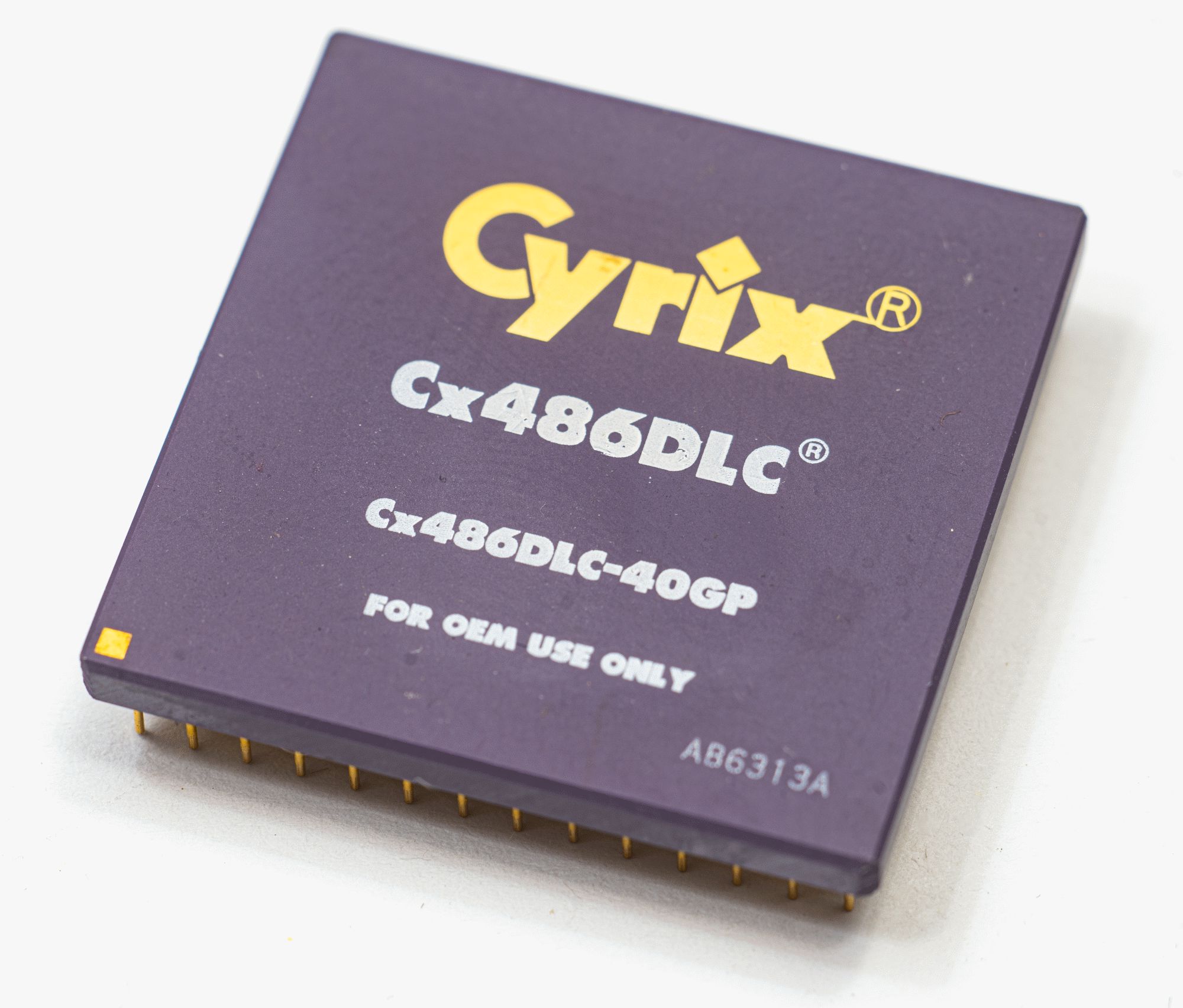

Но это настоящие 486-е. Выпущенные в 1992 году процессоры Cyrix Cx486DLC были, во-первых, результатом «clean room» реверс-инжиниринга, а во-вторых — имели не все возможности полноценных 486-х процессоров. Кэш-память на кристалле имелась, но меньшего объема, всего 1кБ. Блок FPU отсутствовал — для этих процессоров необходим внешний сопроцессор. Википедия описывает эти чипы как «ядро от 386 с кэш-памятью и поддержкой инструкций от 486». Иными словами, не стоит ждать от Cx486DLC или TI 486DLC (это по сути одинаковые процессоры с разными лейблами) с частотой 40 мегагерц такой же производительности, как у полноценного 80486 с такой же частотой.

Древности: беспощадный апгрейд 386-го компьютера - 11

Зато для 386-го компьютера это самый простой и самый легкодобываемый апгрейд: вынимаете Am386, вставляете Cyrix и всё работает. Проблемы могут возникнуть только с кэш-памятью: для некоторых систем ее нужно принудительно «включать» специальной утилитой:

Древности: беспощадный апгрейд 386-го компьютера - 12

В моем случае даже утилита не требуется: кэш-память включена по умолчанию. Но здесь становится понятно, что мы начинаем использовать не самые стандартные решения. BIOS сообщает нам, что на матплате установлен какой-то «80486», даже без указания частоты. Speedsys, способный определять кэш-память первого уровня в процессоре, не видит таковую у Cyrix/TI, а частоту определяет неправильно. Не видит кэш и специализированная утилита CacheCHK, и проверить работоспособность можно только путем принудительного выключения и сравнения. Итак, результаты для 486DLC-40 без кэш-памяти:

Древности: беспощадный апгрейд 386-го компьютера - 13
Древности: беспощадный апгрейд 386-го компьютера - 14

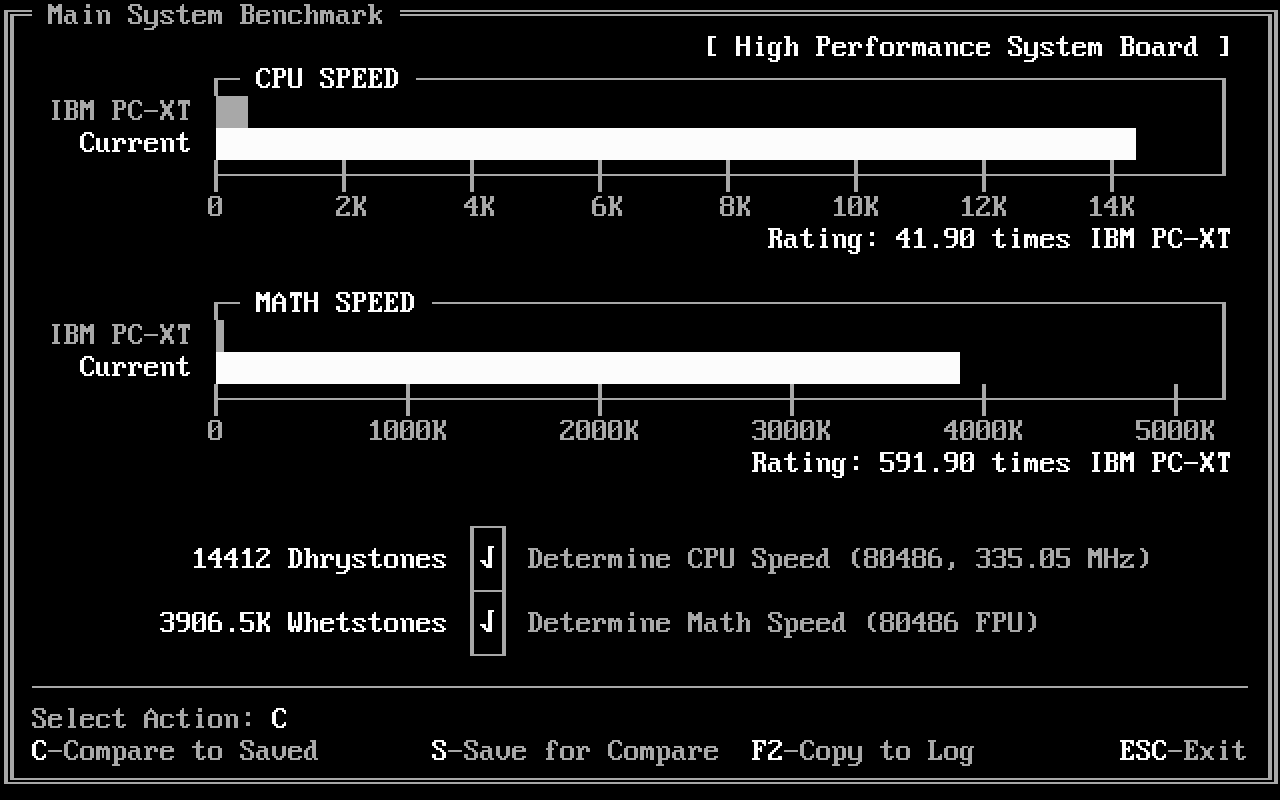

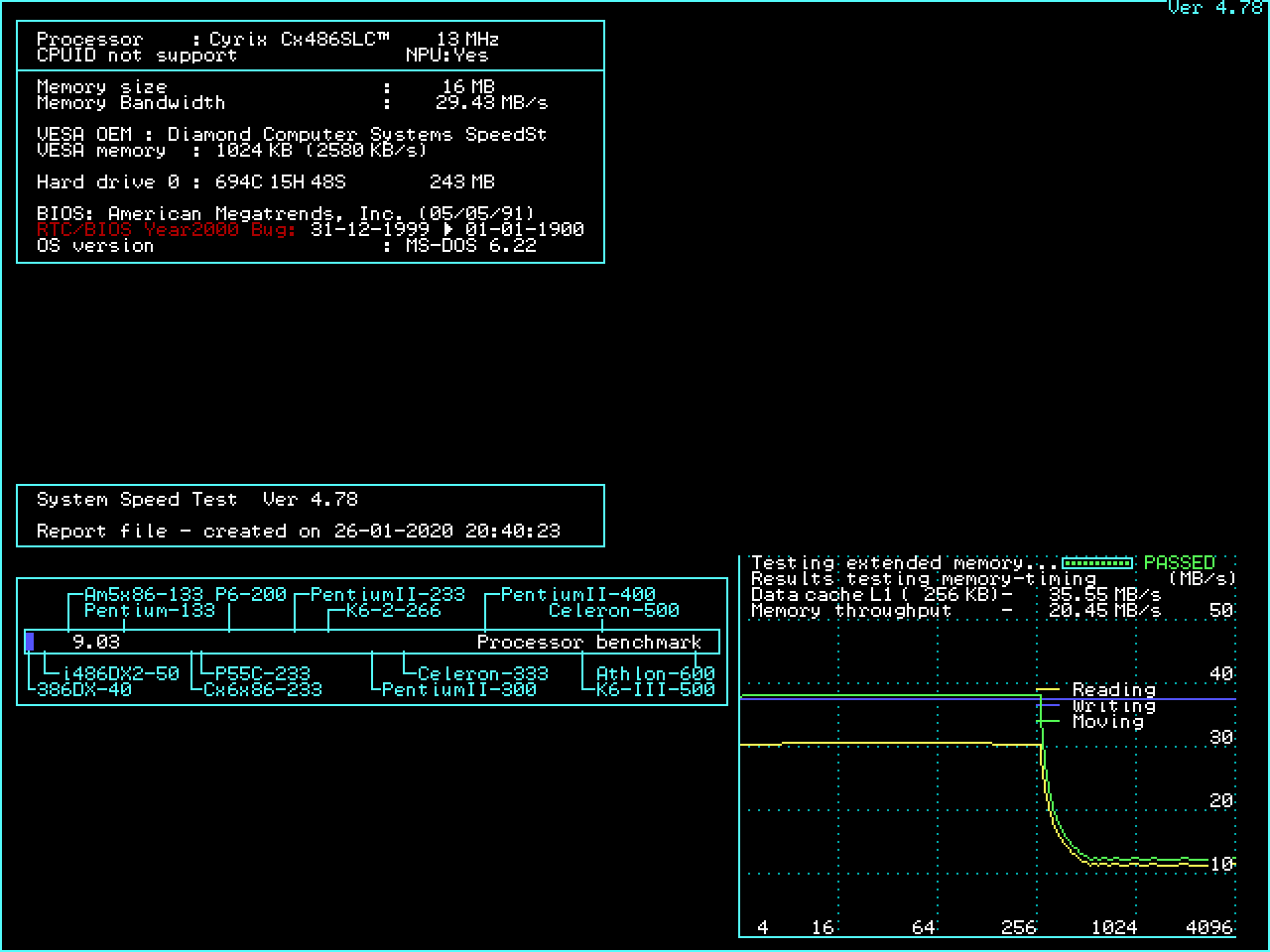

Прирост производительности на 21% в CheckIt и 31% в SpeedSys. В Doom получилось 7.45fps, +12%. Включаем килобайт кэша обратно и смотрим, есть ли разница:

Древности: беспощадный апгрейд 386-го компьютера - 15
Древности: беспощадный апгрейд 386-го компьютера - 16

Еще как есть! По сравнению с базовой конфигурацией прирост на 33%, в SpeedSys — 42%. В Doom — 9.64fps, +45%. Даже производительность FPU по данным CheckIt выросла на 43%. На этом мне бы остановиться и успокоиться, но хотелось еще чуть больше мощности. «Апгрейды» 386-486 выпускали многие компании, но проблема в том, что эти процессоры сейчас не так легко найти. Подозреваю, что апгрейд 386-х систем быстро перестал быть актуальным, и более мощные решения хоть и были доступны, но продавались уже совсем небольшими тиражами.

Full measures. TI 486 SXL2-50

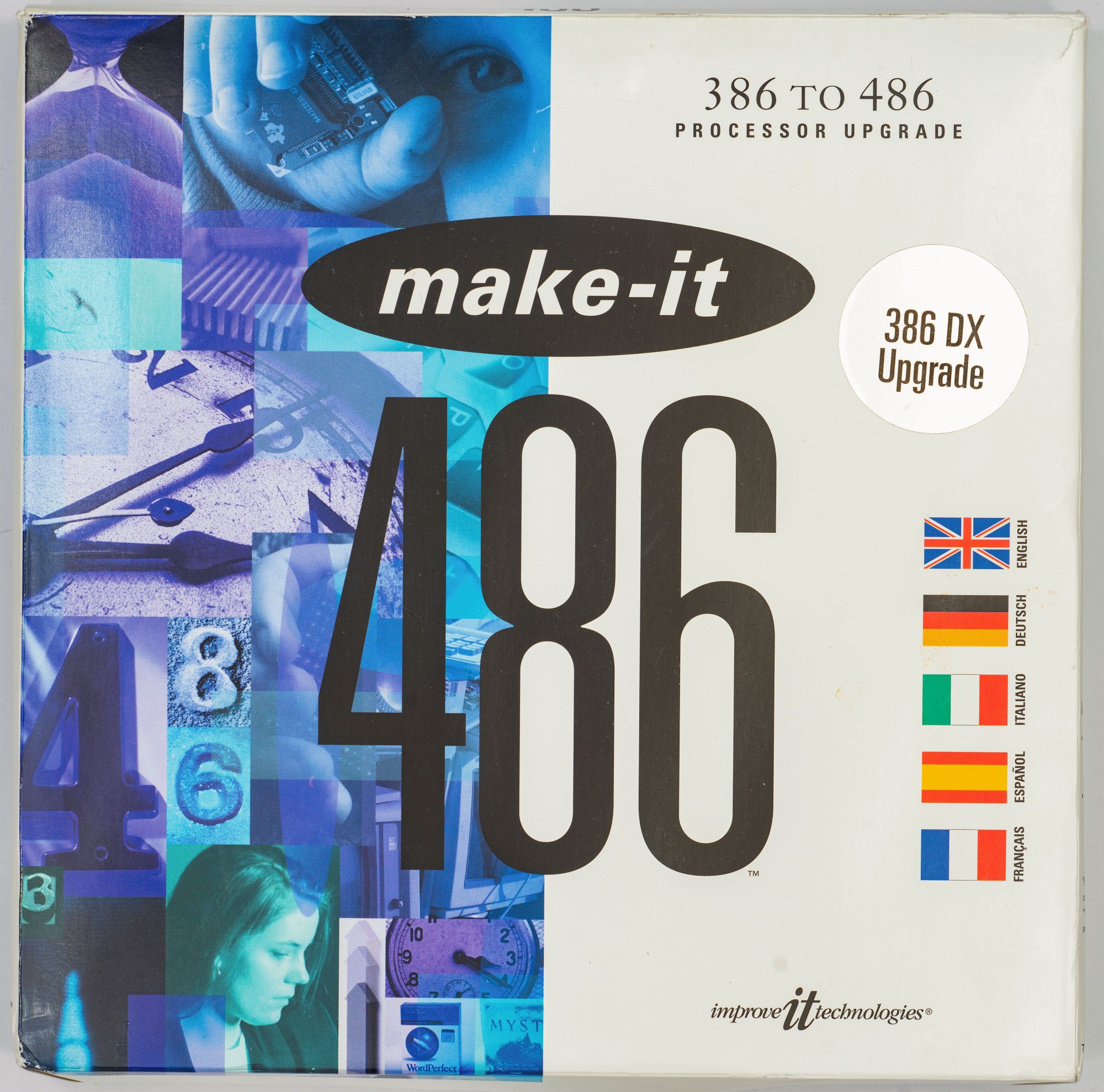

Мне повезло, я купил новый коробочный набор для апгрейда 386-го компьютера. Это было недешево и, как я уже не раз говорил, достаточно бессмысленно. Но покупать что-то очень древнее в состоянии «как тогда в магазине» — это особая радость для любого коллекционера старого хлама.

Древности: беспощадный апгрейд 386-го компьютера - 17

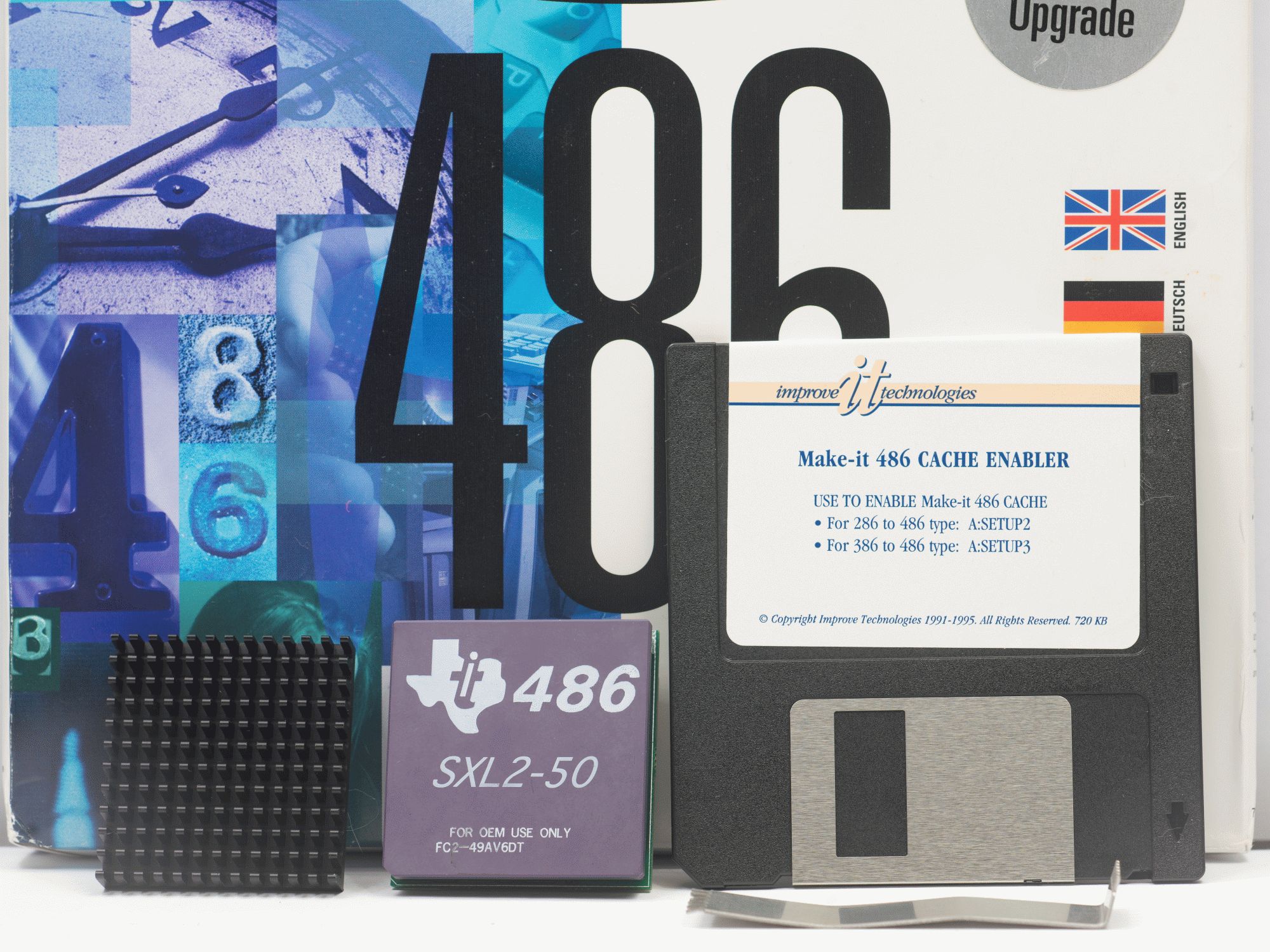

Внутри инструкция по установке (с ошибкой в самом важном месте — где указано как ориентировать процессор относительно матплаты!), процессор TI 486 SXL2-50 в исполнении PGA168, адаптер PGA168-PGA132, небольшой радиатор на термоскотче, дискета с драйвером и крайне полезный инструмент для аккуратного извлечения процессоров из сокета.

Древности: беспощадный апгрейд 386-го компьютера - 18

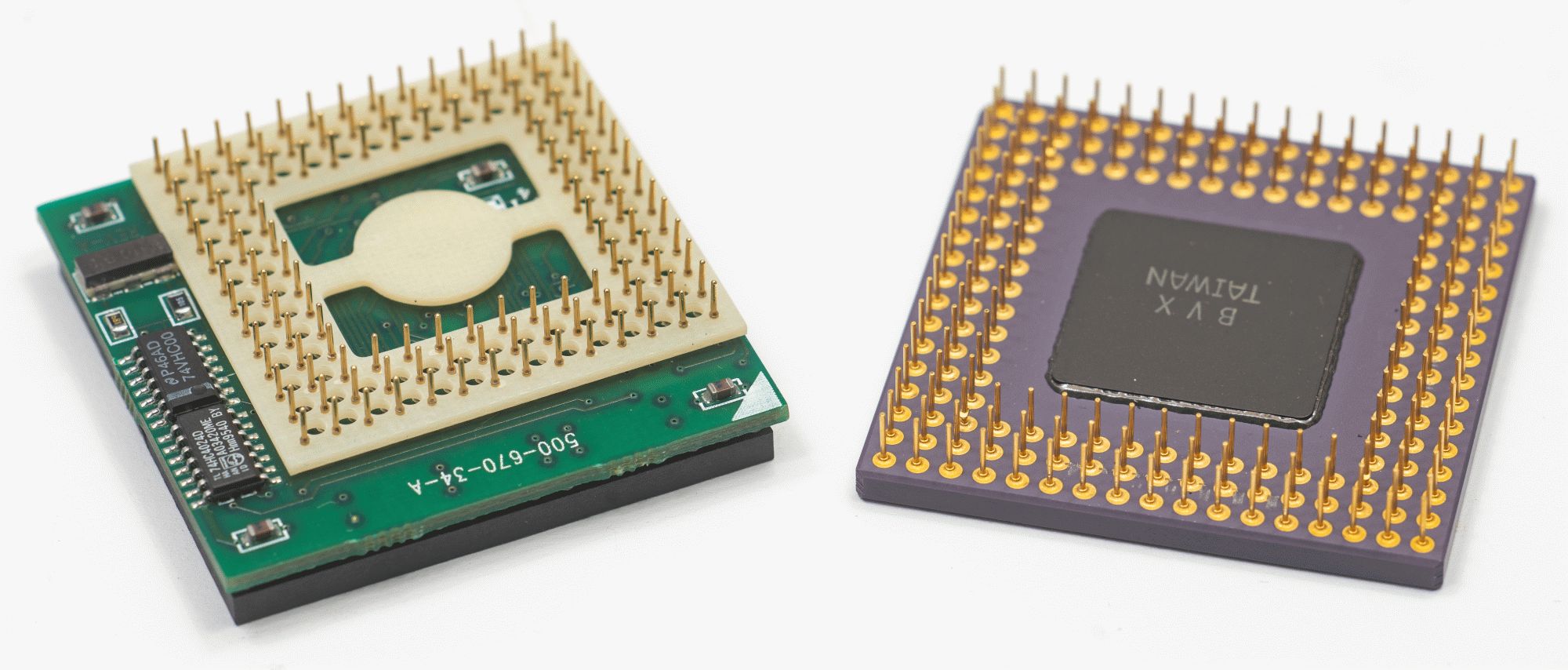

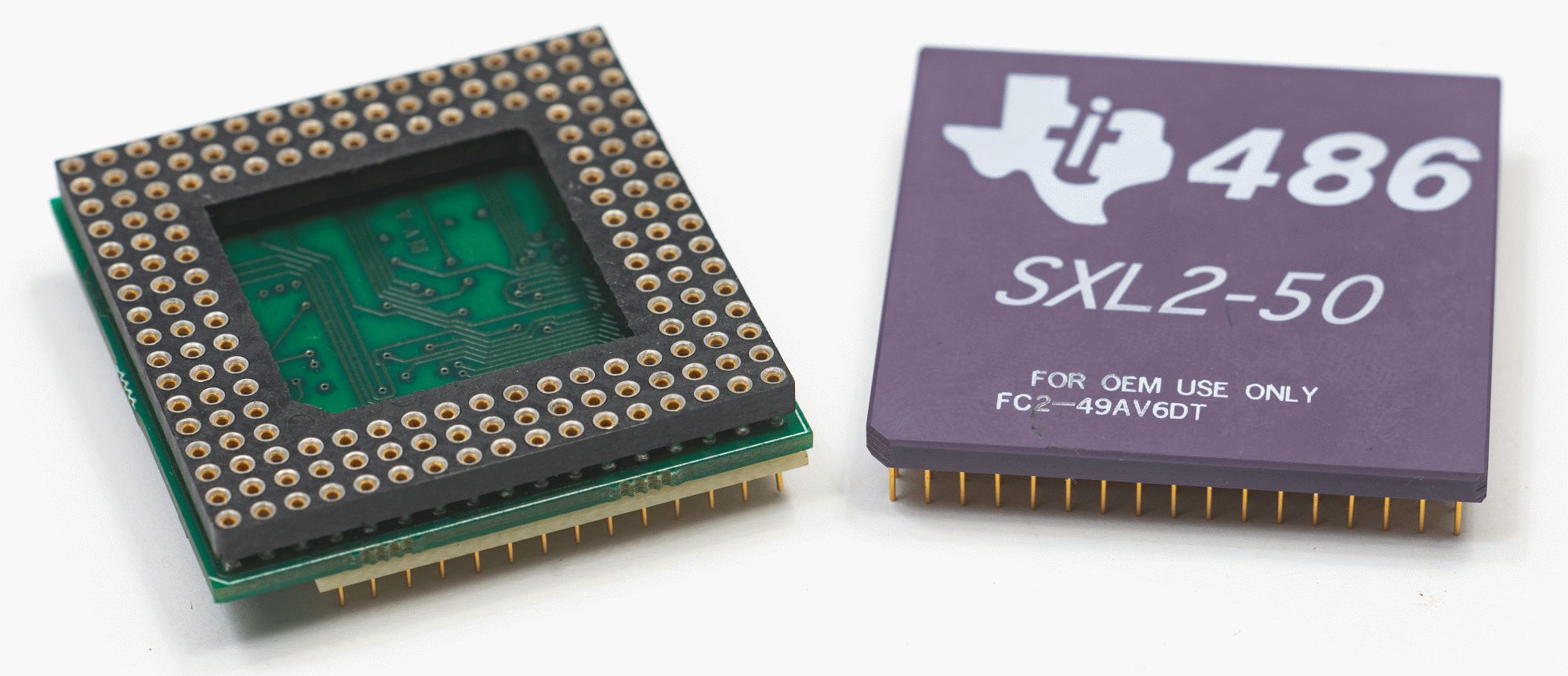

Адаптер оказался несколько сложнее, чем простое подключение одних ножек к другим.

Древности: беспощадный апгрейд 386-го компьютера - 19
Древности: беспощадный апгрейд 386-го компьютера - 20

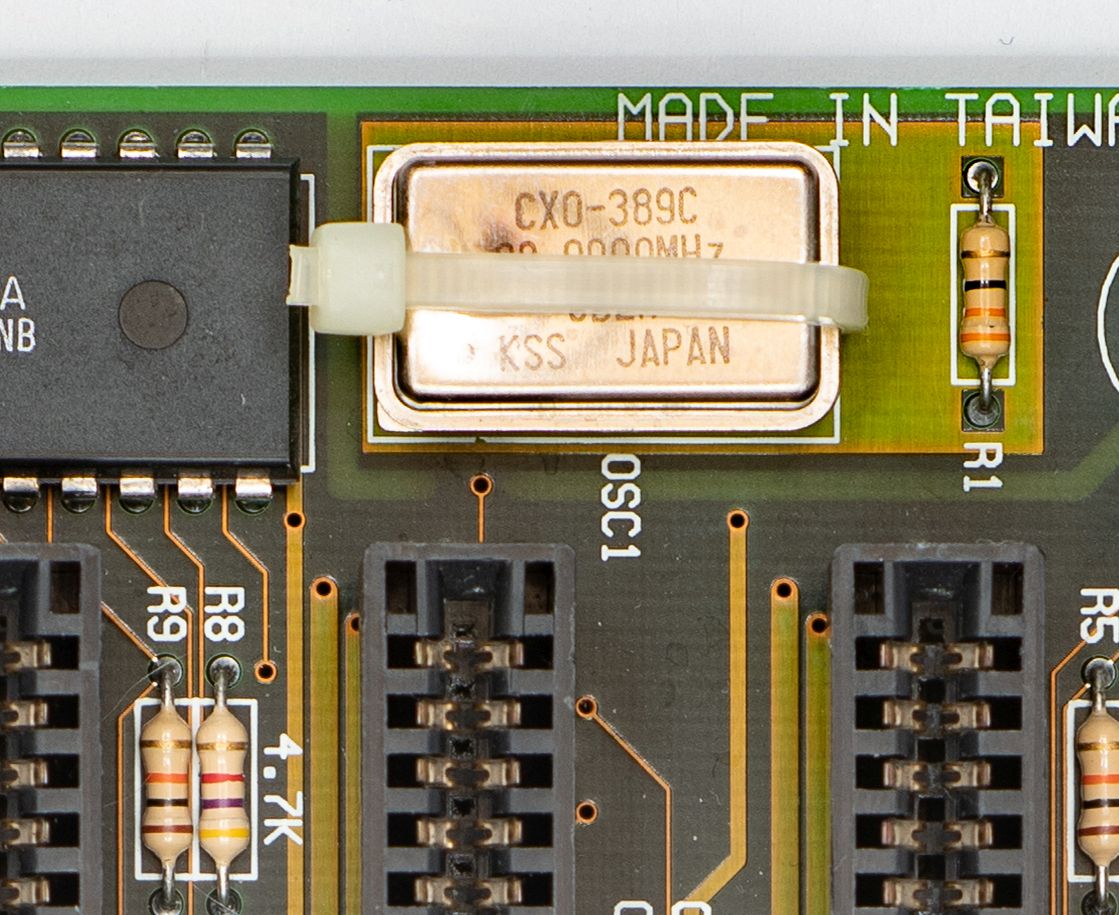

Процессоры SXL2-50 также были доступны в версии, вставляющейся в 386-й сокет напрямую, без адаптеров, но так даже интереснее. Данный апгрейд принес с собой новый набор проблем. Процессор TI применяет удвоение частоты — при штатных 25 мегагерцах работает на пятидесяти. Частота системной шины на моей материнской плате — 40 мегагерц, и понятно, что на 80Мгц с удвоением этот процессор не заработает. Как поменять частоту на матплате? Сейчас это можно сделать прямо в BIOS, на настоящих 486-х — джамперами, но на 386-м есть только один способ: заменить генератор частоты.

Древности: беспощадный апгрейд 386-го компьютера - 21

Пока я заказывал и ждал доставки подходящих кварцевых генераторов, ничто не мешало попробовать запустить этот процессор на частоте 40 мегагерц без удвоения. 486 SXL2 оснащен кэш-памятью объемом 8 килобайт, как у «взрослых» 80486, что само по себе должно обеспечить прирост производительности.

Древности: беспощадный апгрейд 386-го компьютера - 22

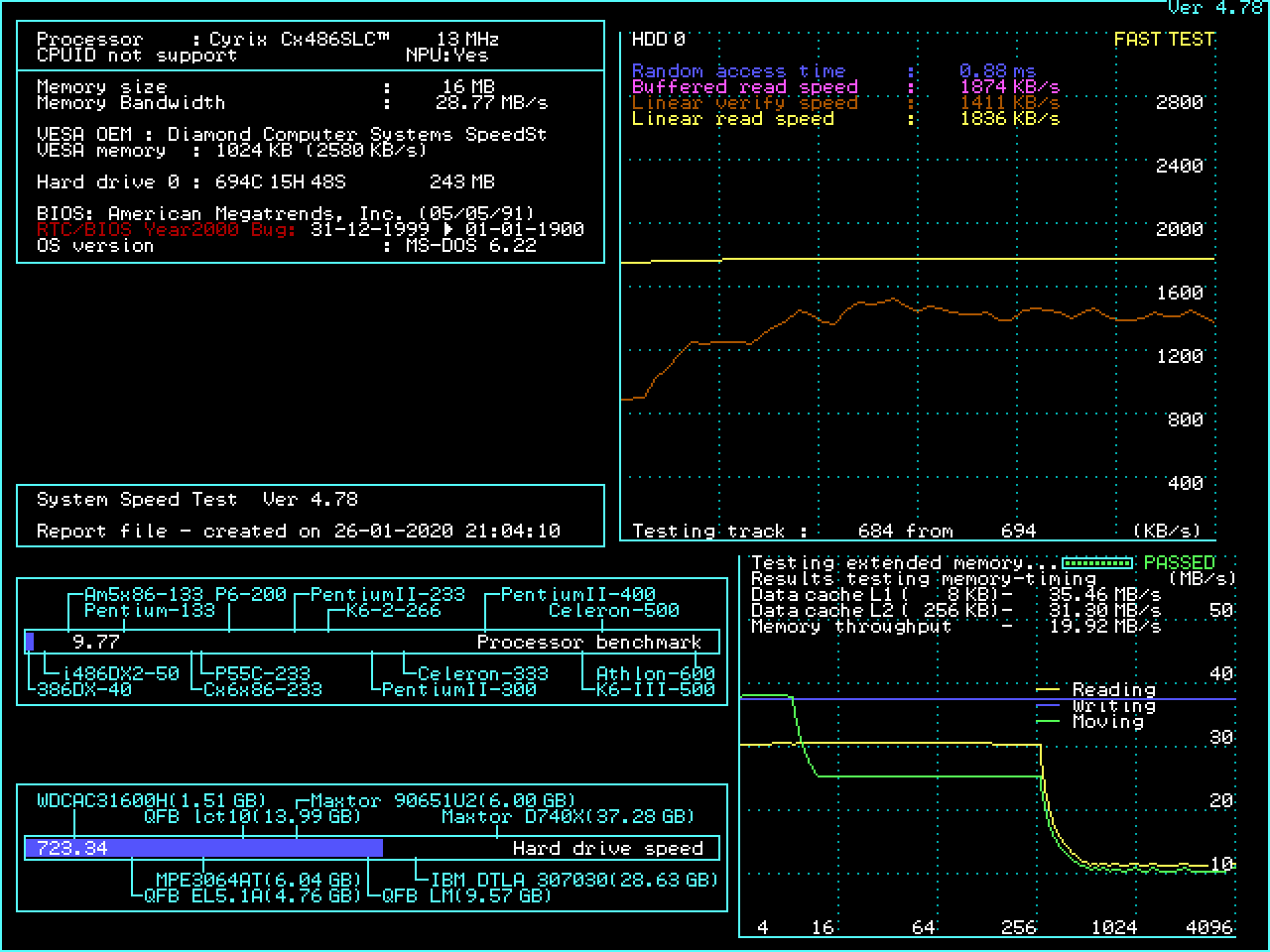

В отличие от DLC40 с килобайтным кэшэм, Speedsys распознает 8 килобайт кэш-памяти SXL2. Скорость обмена данными, тем не менее, лишь немного быстрее, чем скорость работы с кэшем на материнской плате: 35 мегабайт в секунду против 31. В Pentium III встроенный кэш первого уровня работает в полтора раза быстрее. Тем не менее, мы имеем прирост (по сравнению с базовым 386DX-40) на 42% по версии Speedsys.

Древности: беспощадный апгрейд 386-го компьютера - 23

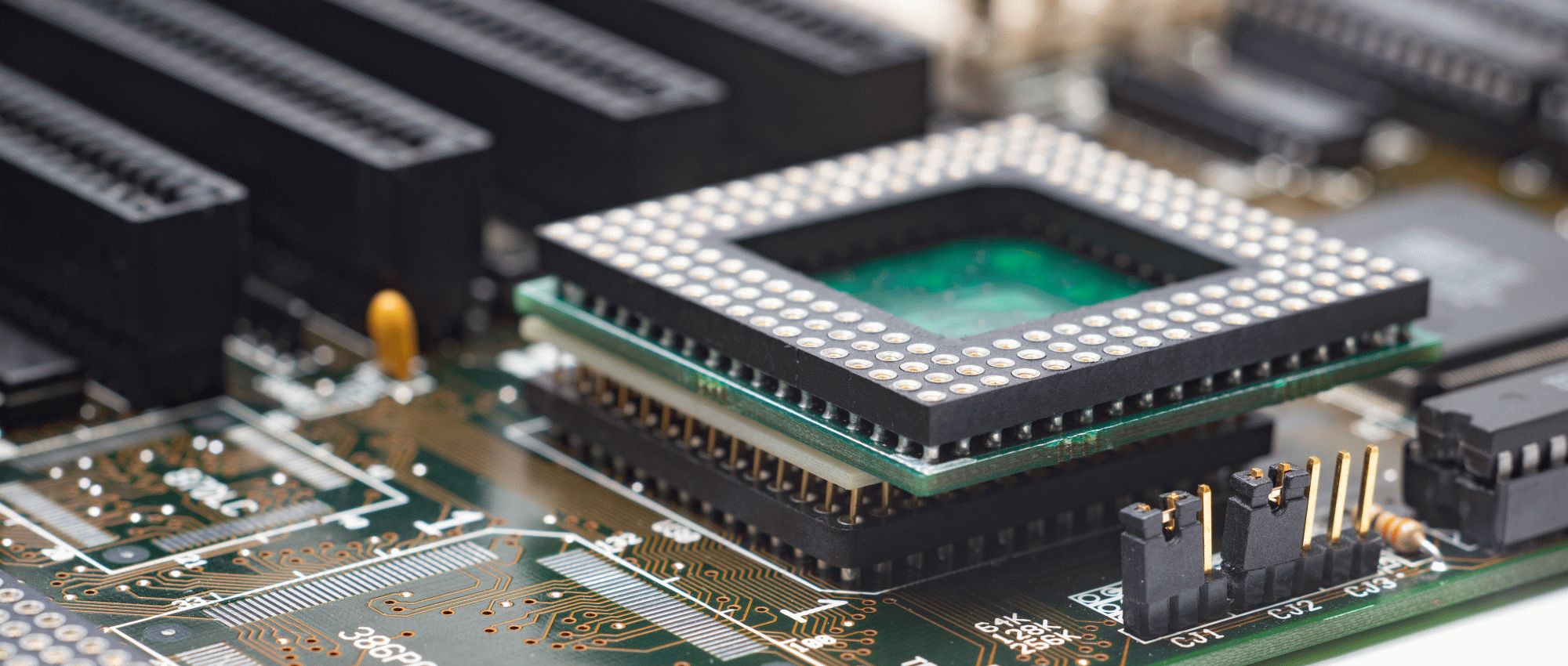

Так адаптер и сам процессор выглядят на материнской плате. Длинные платы расширения могут в такой конструкции упираться в радиатор:

Древности: беспощадный апгрейд 386-го компьютера - 24
Древности: беспощадный апгрейд 386-го компьютера - 25

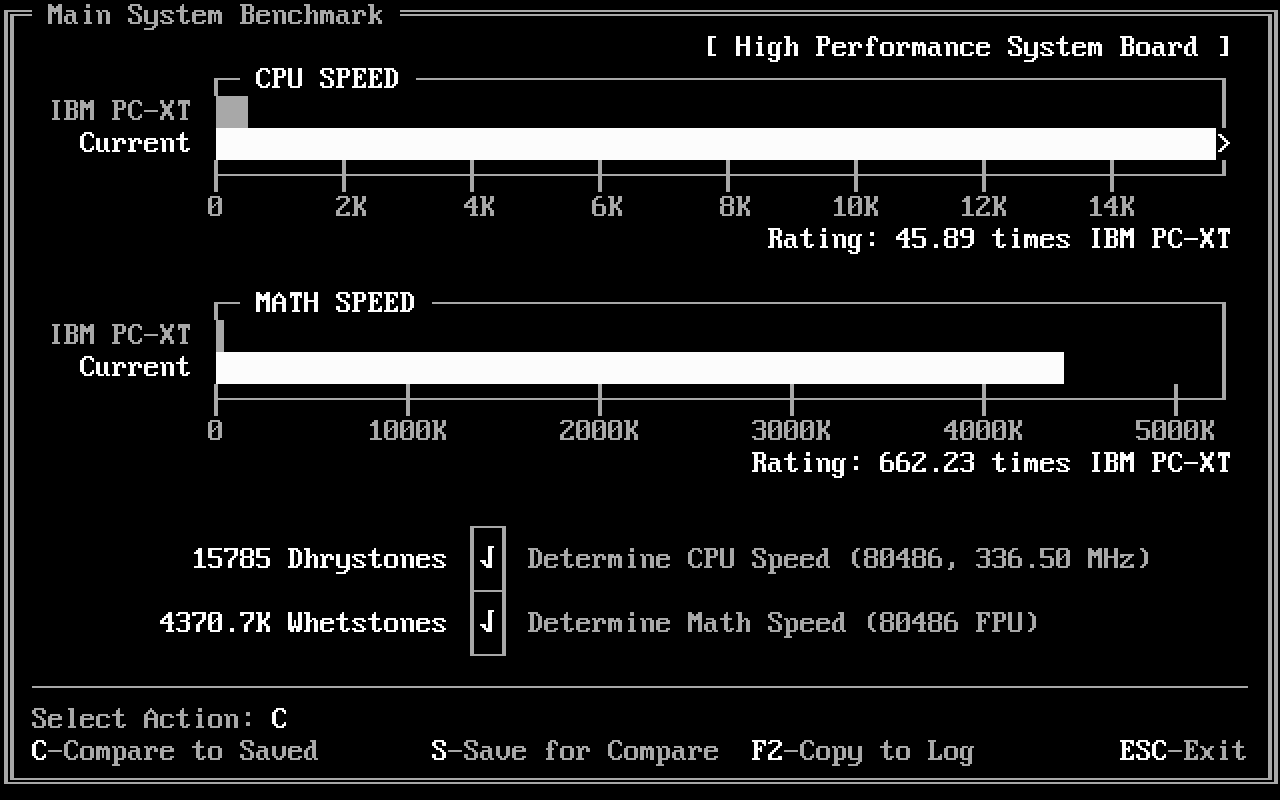

+51% в CheckIt. Производительность в Doom выросла до 10.37fps, +56%. Я разогнал свой 386-й ПК в полтора раза! Вернемся к частоте системной шины. Для работы процессора на 40 мегагерц требуется кварцевый генератор на 80 Мгц, соответственно, чтобы получить 25Мгц я заказал новый генератор на 50. Уменьшение частоты системной шины — спорное решение, оно несет падение скорости работы с оперативной памятью и кэшем. Сможет ли удвоение частоты процессора это компенсировать? Результаты тестов на честных 25 мегагерц вернули производительность системы на уровень исходного 386DX-40. Включаем удвоение: это делается с помощью консольной утилиты, запуск которой придется прописать в autoexec.bat. Итак, финальные результаты:

Древности: беспощадный апгрейд 386-го компьютера - 26

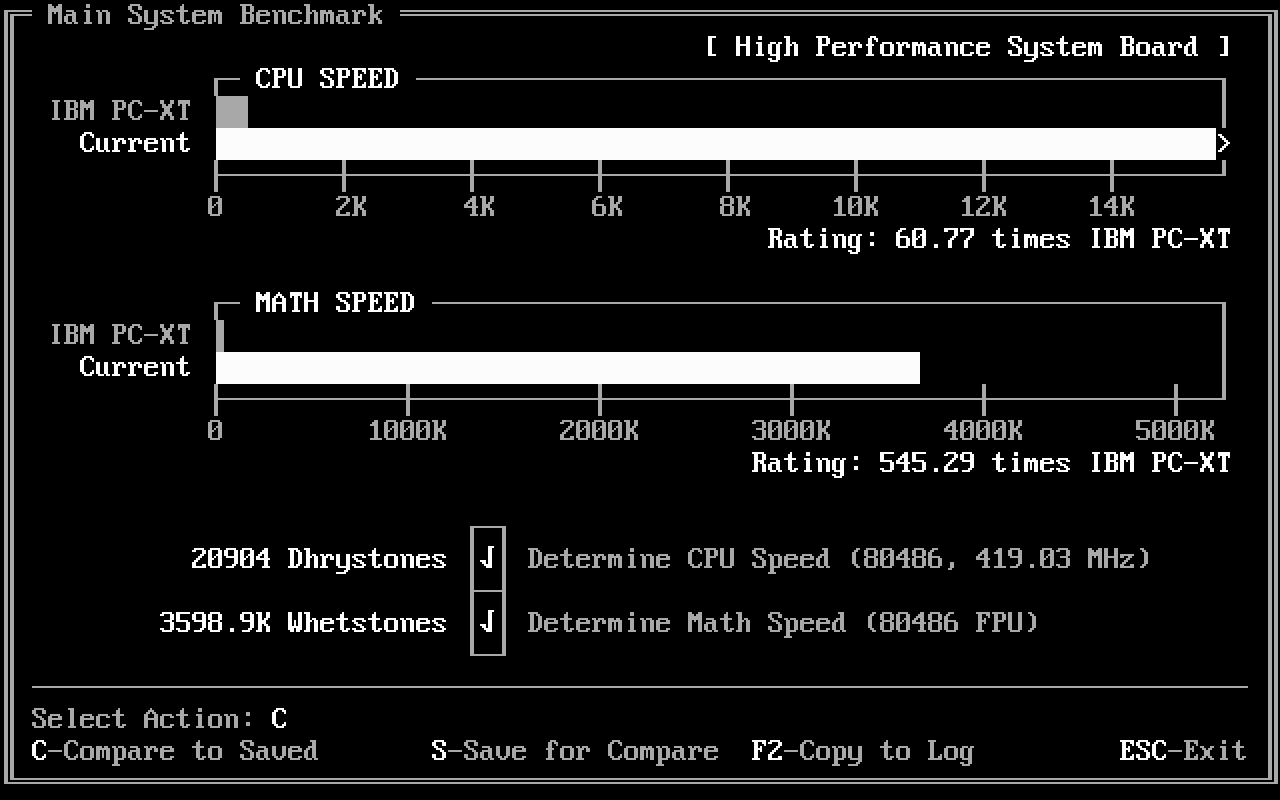

20904 балла в CheckIt, прирост на 76%, в 60 раз быстрее IBM PC XT! А вот скорость вычислений с плавающей точкой упала — из-за более низкой частоты системной шины.

Древности: беспощадный апгрейд 386-го компьютера - 27

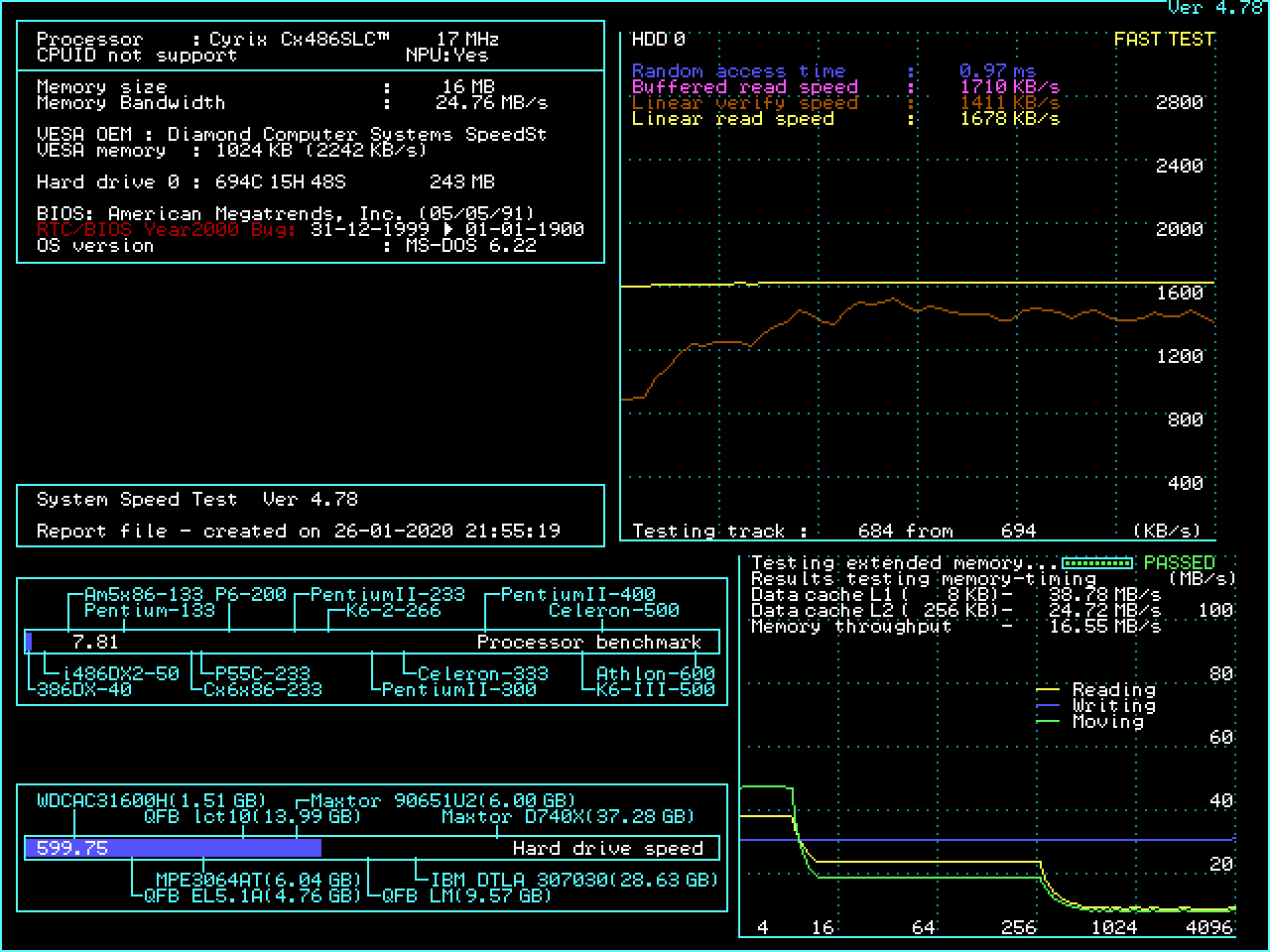

А вот результат в Speedsys оказался меньше, чем в режиме 40Мгц без удвоения. Скорость работы кэш-памяти на кристалле повысилась, скорость работы кэш-памяти на матплате и обычной ОЗУ — упала. Cнизились результаты измерений пропускной способности видеокарты и жесткого диска. Самое главное, результат в Doom, как в реальном приложении, остался тем же, что и в режиме «40 мгц без удвоения» — 10.39 fps против 10.37.

На этом я данный квест пока закончу, хотя здесь есть способы повысить производительность еще больше. Можно ли данный процессор разогнать? Попытка запустить его с частотой 33Мгц и удвоением частоты процессора до 66Мгц провалилась — не стартует. Судя по отзывам на форуме Vogons, максимум возможного здесь — 55 мегагерц на процессоре и 27.5 на шине. Можно попробовать изменить настройки работы самого процессора — их там довольно много, и не все оптимизации включены по умолчанию.

Древности: беспощадный апгрейд 386-го компьютера - 28

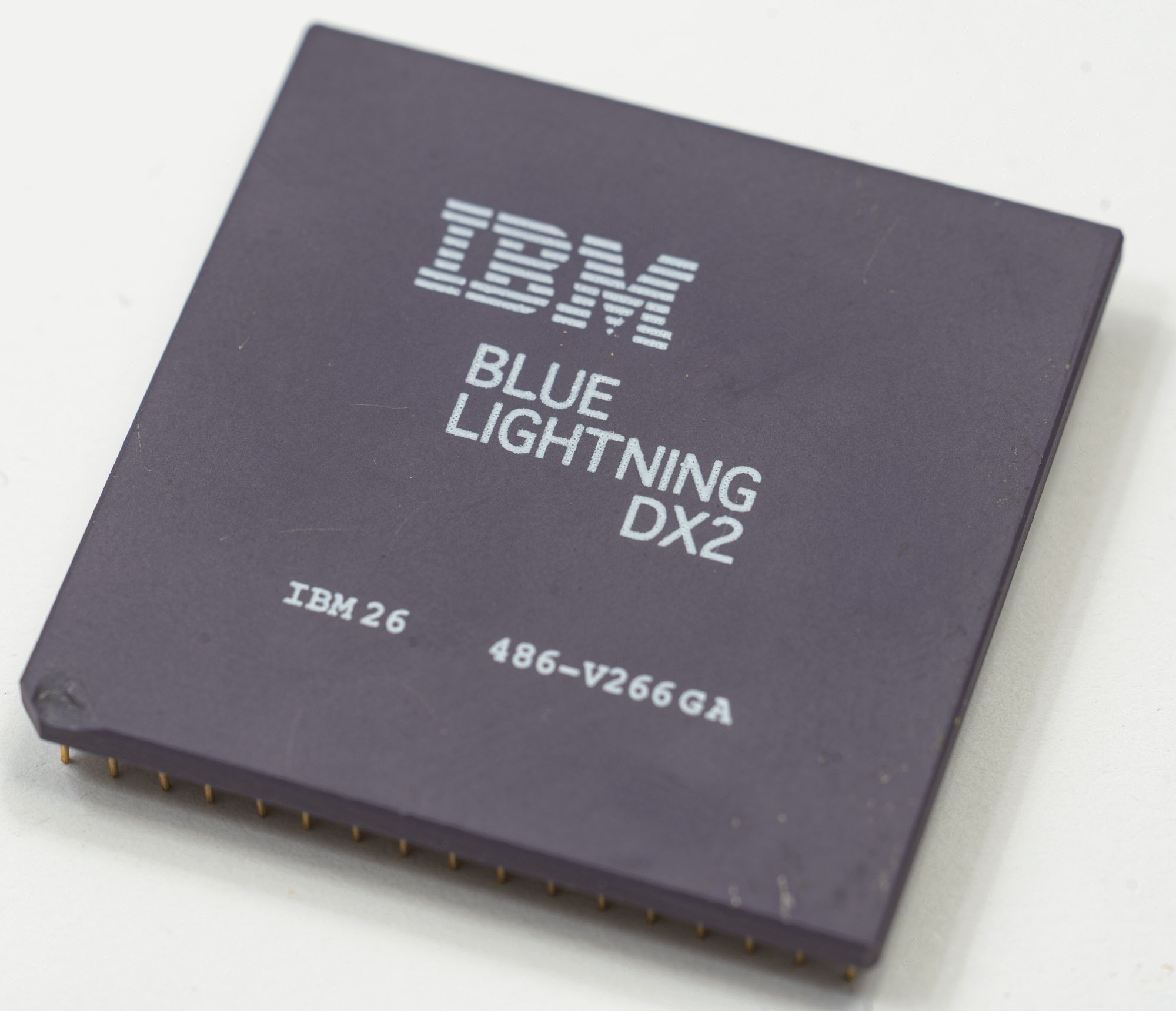

Наконец, можно попробовать добыть либо еще более мощный «апгрейд», либо полноценный активный адаптер, позволяющий установить «настоящий» 486-й. Но подождите, ведь имеющийся у меня адаптер позволяет установить 486-й процессор. Главное соблюсти требования по питанию — модель должна быть с рабочим напряжением 5 вольт. И я конечно попробовал, и конечно у меня не вышло — процессор IBM DX2-66 с картинки выше, проверенный на нормальной 486-й матплате, на 386 не заработал. В идеале нужно искать процессоры IBM серии Blue Lightning, предназначенные для работы на 386-х системах. Такие выпускались с частотами вплоть до 100 мегагерц, но ныне являются коллекционной редкостью. Наконец, в этом треде на форуме Vogons вы можете увидеть бенчмарки 386-го ПК с процессором AMD Am5x86 на 160 мегагерц, установленным через более сложный (чем у меня) адаптер 486HPi. Это очень быстрый 386-й, но такой же процессор на такой же частоте, установленный в нормальную 486-ю матплату, работает в среднем в полтора-два раза быстрее.

Кстати, как мой франкен386 в сравнении с настоящей системой на 486-м процессоре? Чуть позже я выясню это на практике, но пока можно посмотреть в это большое сборное тестирование 80486 на форуме Vogons. В тесте Speedsys сравнимые 9.1 балла набрал дешевый 486SX с частотой 25 мегагерц. Результат 486DX-33 — 12.5 балла.

Цены

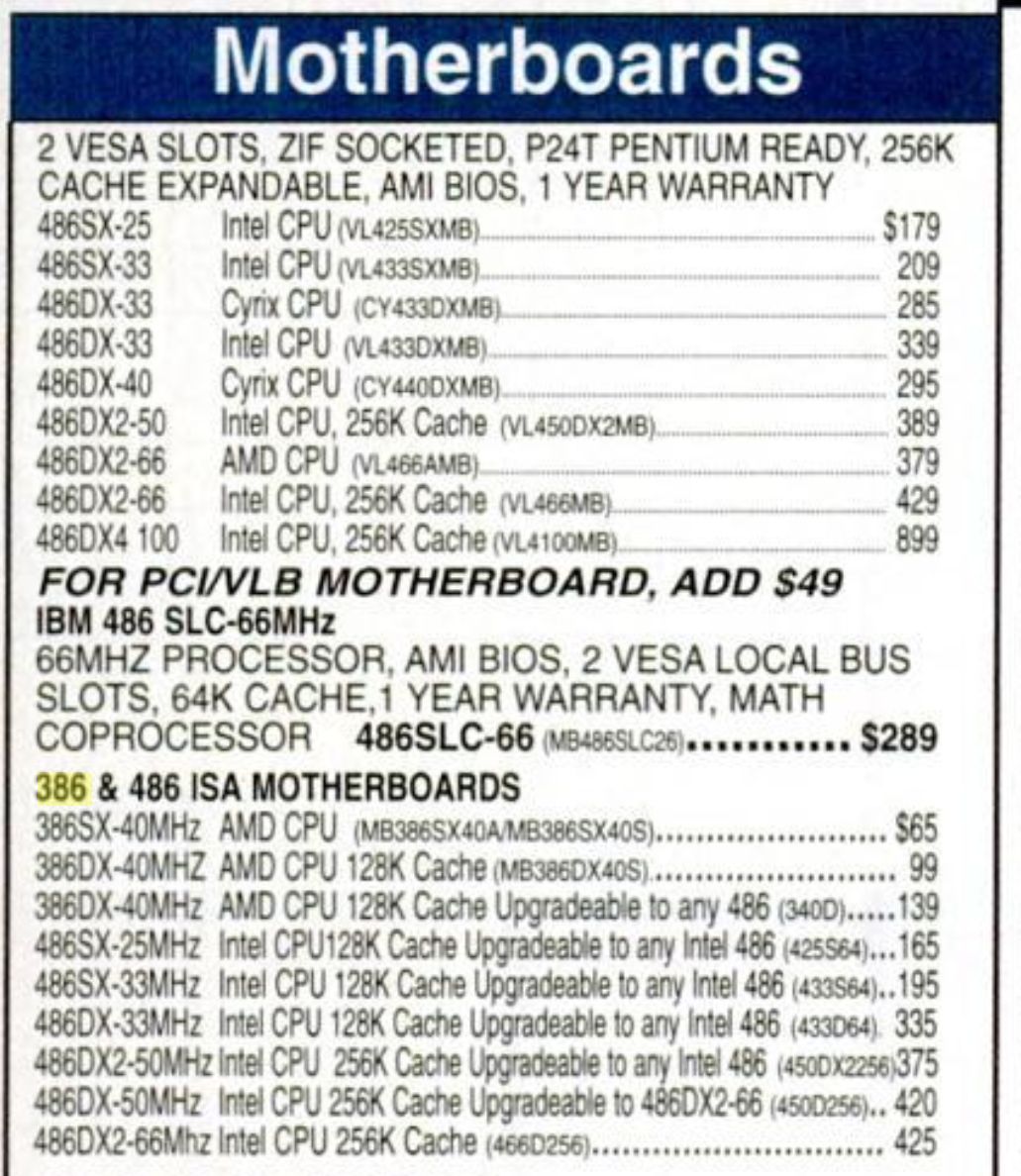

Сколько стоил такой апгрейд? В журнале PC Magazine за июнь 1994 года указаны следующие цены:

Древности: беспощадный апгрейд 386-го компьютера - 29

145 долларов ($250 с учетом инфляции) за Cyrix или TI 486DLС-40 — это пожалуй самая лучшая покупка, 33-50% прироста производительности после самого простого апгрейда. TI SXL2-50 стоит 299 долларов ($515), и это уже сомнительное приобретение: две цены 486DLC дают всего 30% прироста производительности в лучшем сценарии, и 7% в Doom. Но обратите внимание на широчайший ассортимент: апгрейд до «типа 486» был возможен даже на 16-разрядных системах с процессорами 80286 или 386SX. В наличии даже IBM BL3 с утроенной частотой в 100 мегагерц и стоимостью в 749 долларов ($1292).

Древности: беспощадный апгрейд 386-го компьютера - 30

Насколько это было оправдано? Новый компьютер на базе процессора 80486 с частотой 66 мегагерц (25 баллов в Speedsys, в три раза быстрее моего компьютера после апгрейда) стоил 1300-1600 долларов ($2250-2700), но это система с корпусом, клавиатурой и монитором. Самостоятельный апгрейд тогда был менее распространен, но реклама выше дает примерное представление о таком варианте. Материнская плата с тем же DX2-66 стоит 430 долларов ($740). Скорее всего вам придется докупить и память, и видеокарту стандарта VLB — тот же Doom в какой-то момент упирается именно в производительность 16-разрядного видео, а не в процессор. Вывод такой: если вы сами делали апгрейд в 1994 году, то он был вполне оправдан, но не стоило ожидать производительности, равной «реальному» 80486. Гораздо хуже, если вам под видом (и по цене) настоящего 486-го продавали вот такой DLC. Примерно по такому сценарию мне в 2001 году продали Celeron под видом настоящего Pentium III. Но это уже совсем другая история.

Древности: беспощадный апгрейд 386-го компьютера - 31

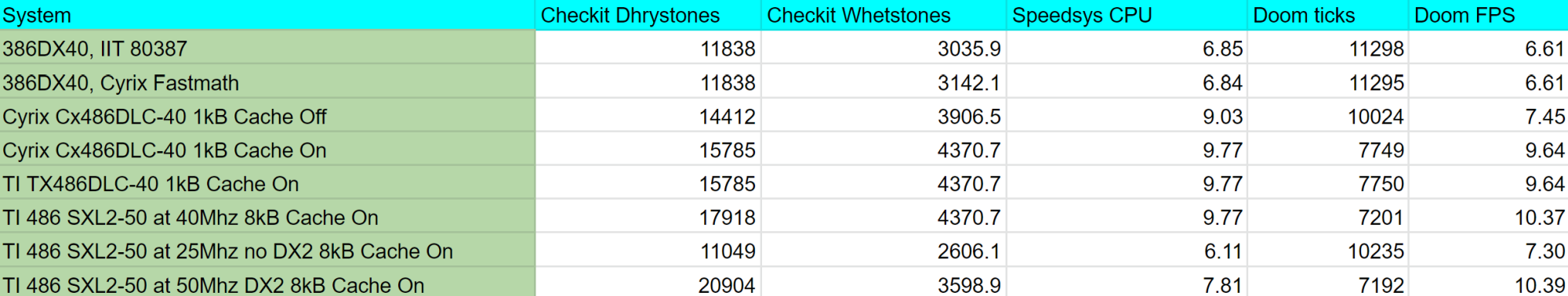

Итоговая таблица с результатами. Доступна на Google Docs тут.

Выводы
Таким вот неоднозначным (и недешевым, если учитывать стоимость запечатенной коробки с TI SXL2) методом я добился возможности играть на 386-м компьютере в Doom не только на минималках. Показатели «на полном экране» по-прежнему далеки от идеальных, но если немного уменьшить размеры окна, то все вполне работает. Конечно же я задавался таким типичным вопросом коллекционера: вот только что у меня был аутентичный 386-й, а теперь непонятно что, какой-то 486 на минималках, и зачем это всё? Наверное мне было важно повторить экспириенс владельца такой системы в начале девяностых. Я получил очень нестандартную систему, которая по-прежнему совместима со старым железом и софтом. При желании, я могу ее «тормозить» до уровня 386 или даже 286-го ПК: отключать удваивание частоты, кэш на процессоре и матплате. Удовольствие от вращения старых железок, которые, к тому же, работают и даже не глючат — оно стоит затрат.

Таким образом я финализировал базовую конфигурацию своего 386-го компьютера. Получилось вот что:

  • Процессор TI SXL2-50 c 8кБ кэш-памяти
  • Материнская плата с 256 кБ кэш-памяти (20ns) и 8 слотами расширения ISA
  • 16 мегабайт оперативной памяти с контролем четности (4 модуля 4МБ 60ns)
  • Видеокарта Diamond SpeedStar Pro с чипсетом Cirrus Logic GD5426 и 1 мегабайтом памяти
  • Мультикарта на чипсете WinBond с контроллерами IDE, FDD, двумя последовательными и параллельным портами
  • Жесткий диск Флешка на 256 мегабайт в адаптере IDE-CF
  • Звуковая карта Creative Sound Blaster Pro 2
  • MIDI-контроллер HardMPU и внешний синтезатор Roland MT32

Строительство продолжается!
