Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается

в 12:12, , рубрики: ocr, tesseract, метки: ,

Понадобилось мне получить значения забитмапленных чисел. Числа грабились с экрана.


Я подумал, а не попробовать ли мне OCR? Попробовал Tesseract.

Ниже я расскажу как я пытался приспособить Tesseract, зачем я его тренировал, и что из этого получилось. В проекте на гитхабе лежит cmd-скрипт, автоматизирующий насколько возможно процесс тренировки, и данные, на которых я проводил тренировку. Словом, есть все что нужно, чтобы с места в карьер обучить Tesseract чему-нибудь полезному.

Подготовка

Клонируем <a rel="nofollow" href="https://github.com/Zloy/tesseract-training">репозитарий или скачиваем zip-архив (~6Mb). Устанавливаем tesseract 3.01 с оф.сайта. Если его там уже нет, то из подкаталога zip-архив/distros.

Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается Чтобы сравнивать распознанный текст с изображением удобнее расположить числа не в виде таблицы, а вертикально в виде списка.

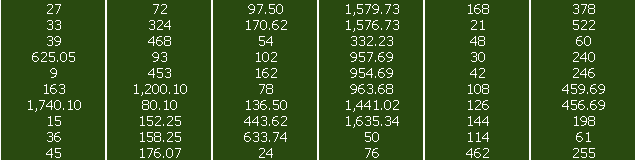

Вертикально скомпоновать исходные изображения можно при помощи утилиты montage из пакета ImageMagick

Переходим в папку samples, запускаем montage_all.cmd
Этот скрипт создаст итоговое изображение samples/total.png, можно скрипт не запускать, т.к. я уже поместил его в корневую папку проекта.

Зачем тренировать?

Быть может и без тренировки результат будет хороший? Проверим.
./exp1 - as is> tesseract ../total.png total

Поместим исправленный результат в файл model_total.txt, чтобы сравнивать с ним результаты распознаваний. Звездочка маркирует неправильные значения.

model_total.txt Распознавание
по умолчанию
27
33
39
625.05
9
163
1,740.10
15
36
45
72
324
468
93
453
1,200.10
80.10
152.25
158.25
176.07
97.50
170.62
54
102
162
78
136.50
443.62
633.74
24
1,579.73
1,576.73
332.23
957.69
954.69
963.68
1,441.02
1,635.34
50
76
168
21
48
30
42
108
126
144
114
462
378
522
60
240
246
459.69
456.69
198
61
255
27
33
39
525 05*
9
153*
1,740 10*
15
35*
45
72
324
455*
93
453
1,200 10*
50 10*
152 25*
155 25*
175 07*
97 50*
170 52*
54
102
152*
75*
135 50*
443 52*
533 74*
24
1,579 73*
1,575 73*
332 23*
957 59*
954 59*
953 55*
1,441 02*
1,535 34*
50
75*
155*
21
45*
30
42
105*
125*
144
114
452*
375*
522
50*
240
245*
459 59*
455 59*
195*
51*
255

ошибки распознавания по умолчанию
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается

Видно, что ошибок много. Если приглядеться, то можно заметить, что не распознается десятичная точка, цифры 6 и 8 распознаются как 5. Поможет ли тренировка избавиться от ошибок?

Тренировка

Тренировка tesseract позволяет натаскать его на распознавание изображений текстов в том виде, в котором вы будете скармливать ему аналогичные изображения в процессе распознавания.
Вы передаете tesseract тренировочные изображения, исправляете ошибки распознавания и передаете эти правки tesseract-у. А он корректирует коэффиценты в своих алгоритмах, чтобы впредь не допускать найденных вами ошибок.

Чтобы выполнить тренировку надо запустить ./exp2 - trained> train.cmd

В чем заключается процесс тренировки? А в том, что tesseract обрабатывает тренировочное изображение и формирует т.н. боксы символов — выделяет из текста отдельные символы создавая список ограничивающих прямоугольников. При этом он делает догадки относительно того, какой именно символ ограничен прямоугольником.

Результаты этой работы записывает в файл total.box, который выглядит так:
2 46 946 52 956 0
7 54 946 60 956 0
3 46 930 52 940 0
3 54 930 60 940 0
3 46 914 52 924 0
9 53 914 60 924 0
6 31 898 38 908 0
2 40 898 46 908 0
5 48 898 54 908 0
0 59 898 66 908 0

Здесь в певом столбце символ, а в 2 — 5 столбцах координаты левого нижнего угла прямоугольника, его высота и ширина.

Конечно редактировать его вручную сложно и неудобно, поэтому энтузиастами были созданы графические утилиты, облегчающие эту работу. Я воспользовался jTessBoxEditor, написанной на JAVA.

Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается После запуска ./exp2 - trained> java -jar jTessBoxEditor-0.6jTessBoxEditor.jar надо открыть файл ./exp2 - trained/total.png, при этом будет автоматически открыт файл ./exp2 - trained/total.box и определенные в нем прямоугольники будут наложены на тренировочное изображение.

В левой части приведено содержимое файла total.box, справа расположено тренировочное изображение. Над изображением расположена активная строка файла total.box

Синим изображены боксы, а красным — бокс, соответствующий активной строке.

Я исправил все неправильные 5-ки на правильные 6-ки и 8-ки, добавил строки с определениями всех десятичных точек, имеющихся в файле и сохранил total.box

После завершения редактирования надо, чтобы скрипт продолжил работу, надо закрыть jTessBoxEditor. Далее все действия выполняются скриптом автоматически без участия пользователя. Скрипт записывает результаты обучения под кодом ttn

Чтобы использовать результаты обучения при распознавании надо запустить tesseract c ключом -l ttn
./exp2 - trained/> tesseract ../total.png total-trained -l ttn

Видно, что все цифры стали распознаваться правильно, однако десятичная точка по-прежнему никак не распознается.

model_total.txt Распознавание
по умолчанию
Распознавание
после тренировки
27
33
39
625.05
9
163
1,740.10
15
36
45
72
324
468
93
453
1,200.10
80.10
152.25
158.25
176.07
97.50
170.62
54
102
162
78
136.50
443.62
633.74
24
1,579.73
1,576.73
332.23
957.69
954.69
963.68
1,441.02
1,635.34
50
76
168
21
48
30
42
108
126
144
114
462
378
522
60
240
246
459.69
456.69
198
61
255
27
33
39
525 05*
9
153*
1,740 10*
15
35*
45
72
324
455*
93
453
1,200 10*
50 10*
152 25*
155 25*
175 07*
97 50*
170 52*
54
102
152*
75*
135 50*
443 52*
533 74*
24
1,579 73*
1,575 73*
332 23*
957 59*
954 59*
953 55*
1,441 02*
1,535 34*
50
75*
155*
21
45*
30
42
105*
125*
144
114
452*
375*
522
50*
240
245*
459 59*
455 59*
195*
51*
255
27
33
39
625 05*
9
163
1,740 10*
15
36
45
72
324
468
93
453
1,200 10*
80 10*
152 25*
158 25*
176 07*
97 50*
170 62*
54
102
162
78
136 50*
443 62*
633 74*
24
1,579 73*
1,576 73*
332 23*
957 69*
954 69*
963 68*
1,441 02*
1,635 34*
50
76
168
21
48
30
42
108
126
144
114
462
378
522
60
240
246
459 69*
456 69*
198
61
255

ошибки распознавания с обучением
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается

Дальше я решил, что наверное изображение точки слишком мало — всего 2 пискеля2, и что причина в этом, и увеличил изображение в два раза.

Увеличение изображения

Увеличивать можно по-разному, я попробовал два способа: scale и resize

convert total.png total-scaled.png -scale "208x1920" convert total.png total-resized.png -resize "208x1920"
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается

Так как изображения символов увеличились вместе с самими изображениями, данные тренировки под кодом ttn устарели. Поэтому дальше я распознавал без ключа -l ttn.

Видно, что на изображении total-scaled.png tesseract путает 7-ку с 2-кой, а на total-resized.png не путает. На обоих изображениях корректно определяется десятичная точка. Распознавание изображения total-resized.png почти идеально. Есть только три ошибки — пробел между цифрами в числах 21, 114 и 61.

Но эта ошибка не критична, т.к. ее просто исправить простым удалением из строк пробелов.

ошибки распознавания total-scaled.png
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается

ошибки распознавания total-resized.png
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается

model_total.txt Распознавание
по умолчанию
Распознавание
после тренировки
total-scaled.png total-resized.png
27
33
39
625.05
9
163
1,740.10
15
36
45
72
324
468
93
453
1,200.10
80.10
152.25
158.25
176.07
97.50
170.62
54
102
162
78
136.50
443.62
633.74
24
1,579.73
1,576.73
332.23
957.69
954.69
963.68
1,441.02
1,635.34
50
76
168
21
48
30
42
108
126
144
114
462
378
522
60
240
246
459.69
456.69
198
61
255
27
33
39
525 05*
9
153*
1,740 10*
15
35*
45
72
324
455*
93
453
1,200 10*
50 10*
152 25*
155 25*
175 07*
97 50*
170 52*
54
102
152*
75*
135 50*
443 52*
533 74*
24
1,579 73*
1,575 73*
332 23*
957 59*
954 59*
953 55*
1,441 02*
1,535 34*
50
75*
155*
21
45*
30
42
105*
125*
144
114
452*
375*
522
50*
240
245*
459 59*
455 59*
195*
51*
255
27
33
39
625 05*
9
163
1,740 10*
15
36
45
72
324
468
93
453
1,200 10*
80 10*
152 25*
158 25*
176 07*
97 50*
170 62*
54
102
162
78
136 50*
443 62*
633 74*
24
1,579 73*
1,576 73*
332 23*
957 69*
954 69*
963 68*
1,441 02*
1,635 34*
50
76
168
21
48
30
42
108
126
144
114
462
378
522
60
240
246
459 69*
456 69*
198
61
255
22*
33
39
625.05
9
163
1,240.10*
15
36
45
22*
324
468
93
453
1,200.10
80.10
152.25
158.25
126.02*
92.50*
120.62*
54
102
162
28*
136.50
443.62
633.24*
24
1,529.23*
1,526.23*
332.23
952.69*
954.69
963.68
1,441.02
1,635.34
50
26*
168
2 1*
48
30
42
108
126
144
1 14*
462
328*
522
60
240
246
459.69
456.69
198
6 1*
255
27
33
39
625.05
9
163
1,740.10
15
36
45
72
324
468
93
453
1,200.10
80.10
152.25
158.25
176.07
97.50
170.62
54
102
162
78
136.50
443.62
633.74
24
1,579.73
1,576.73
332.23
957.69
954.69
963.68
1,441.02
1,635.34
50
76
168
2 1*
48
30
42
108
126
144
1 14*
462
378
522
60
240
246
459.69
456.69
198
6 1*
255

Оцифровка изображений по одному

Ок, что если требуется оцифровывать изображения одно за другим в режиме реального вренени?

Пробую по одному.
./exp5 - one by one> for /r %i in (*.png) do tesseract "%i" "%i"
Двух и трехзначные числа не определяются вовсе!

Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается 625.05
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается 1740.10
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается
Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается

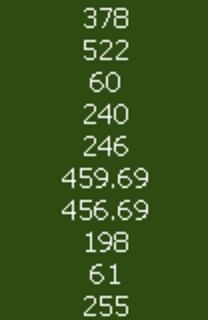

Оцифровка небольшими пакетами

А если требуется оцифровывать изображения пакетами по несколько изображений (6 или 10 в пакете)? Пробую по десять.
./exp6 - ten in line> tesseract teninline.png teninline

Распознаются, и даже без пробела в числе 61.

Обработка изображений / Как я распознавал числа с экрана при помощи TESSERACT и что из этого получилось. Песочница для тренировки tesseract прилагается 378
522
60
240
246
459.69
456.69
198
61
255

Выводы

В общем-то я ожидал худшие результаты, т.к. мелкие растровые шрифты являются граничным случаем в силу их малого размера, отчетливой гранулярности и постоянства — разные изображения одного символа полностью совпадают. И практика показала, что лучше распознаются увеличенные в размере искусственно замутненные цифры.

Предварительная обработка изображения имеет больший эффект, чем обучение. Увеличивайте со сглаживанием: convert -resize…

Распознавание отдельно стоящих «коротких» двух и трехзначных чисел неудовлетворительно — числа надо собирать в пакеты.

Но в целом tesseract почти идеально справился с задачей, несмотря на то, что он заточен под другие задачи — распознавание надписей на фото и видео, сканах документов.
