Система мониторинга автотранспорта своими руками

в 13:48, , рубрики: Геоинформационные сервисы, Глобальные системы позиционирования, мониторинг автотранспорта, транспорт

В данной статье хочу затронуть тему о том, как собрать систему для контроля местонахождения автомобиля с минимальными затратами. В качестве главного контроллера будем использовать микроконтроллер Orange pi Zero. Стоимость данного устройства на Aliexpress от 9 USD.

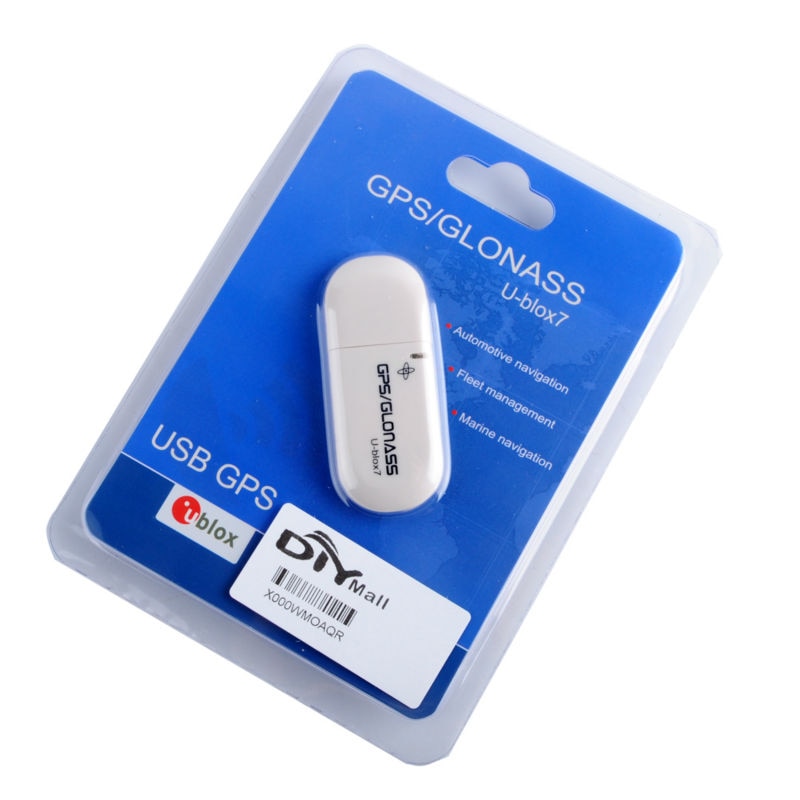

Также для получения координат необходим USB GPS/GLonass модуль, в нашем случае я использовал модель VK-172 GMOUSE USB по цене 6 USD, но возможно подключить и другие модули.

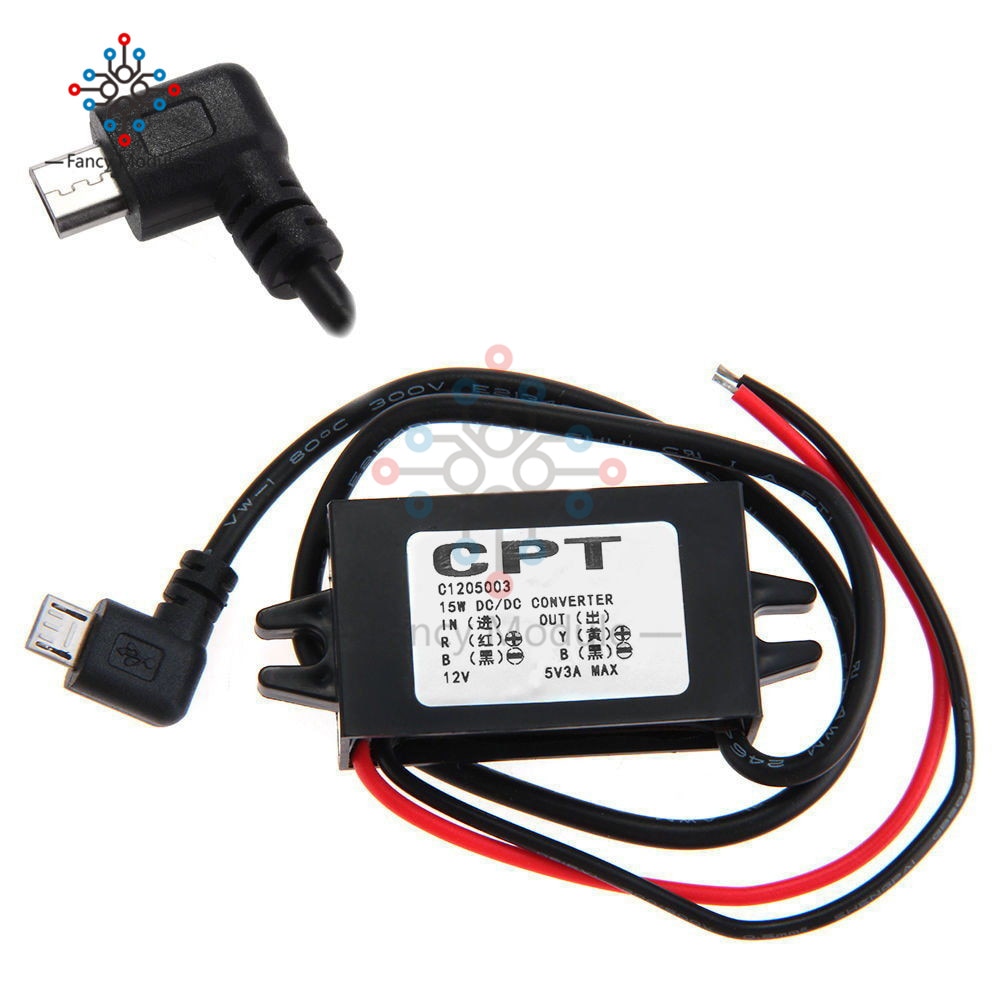

Для отправки координат на сервер потребуется GSM модем любого оператора. Я рекомендую использовать тариф от МТС «Умное устройство”, стоимость которого составляет 800 рублей в год. Также, понадобится карта памяти микро SD с минимальным объемом памяти 8 Гб. и понижающий модуль питания для автомобиля с 15-12 вольт до 5, с разъемом micro USB.


Далее производим сборку и настройку оборудования.

  1. Если у Вас GSM модем старого поколения, необходимо его перевести в режим «только модем». В Интернете можно найти множество информации о том, как это сделать. Если у Вас LTE/4G модем, то скорее всего этого делать не придется.
  2. Подключаем к разъемам USB микроконтроллера GPS модуль и GSM модем.
  3. Скачиваем прошивку если у Вас GSM модем здесь, если у Вас LTE /4G модем, то здесь.
  4. Записываем скачанный образ на карту памяти при помощи любой программы, как то Rufus или Win32 Disk Imager.
  5. Вставляем SD карту в микроконтроллер.
  6. Соединяем Ваш микроконтроллер с компьютером или роутером по локальной сети.
  7. Подключаем питание к микроконтроллеру.
  8. Адрес Orange pi в сети 192.168.2.119. Если настройки сети Вашего локального компьютера отличны от 192.168.2.*/255.255.255.0, то необходимо прописать IP и маску.
  9. Далее открываем браузер и вводим 192.168.2.119. На странице настроек необходимо ввести ID устройства полученного при регистрации на портале geo.bg-c.ru.
  10. Нажимаем кнопку «Cохранить» и на новой странице жмем кнопку «Перезагрузить». Ждем, когда устройство перезагрузится.

На этом настройка закончена. Скачивайте программу для мониторинга «Где твой авто» на телефон и отслеживайте местонахождение Вашего транспортного средства.

Ссылка на клиент монитора для телефона iPhone
Ссылка на клиент монитора для телефона Android

Для доступа к системе мониторинга вводим логин и пароль который мы получили при регистрации на geo.bg-c.ru

Подводим итог по ценам на оборудование и затратам на связь для одного транспортного средства.

Оборудование:
Orange pi Zero – 9$
VK-172 GMOUSE USB – 6$
понижающий модуль питания для автомобиля c 15-12v на microUSB -2$
USB 3G/LTE Модем — 15$
SD Карта 8Gb -3$
Итого: 35$

Годовой тариф МТС Умное устройство — 800 руб.

Автор: seomane

Источник
