VMware NSX для самых маленьких. Часть 3. Настройка DHCP

в 7:18, , рубрики: VMware NSX, Блог компании DataLine, виртуализация, Облачные вычисления, облачные сервисы, Сетевые технологии

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 1

Часть первая. Вводная
Часть вторая. Настройка правил Firewall и NAT

DHCP – сетевой протокол, позволяющий вашим виртуальным машинам автоматически получать IP-адрес и другие параметры, необходимые для работы в сети TCP/IP.

В NSX Edge есть три опции настроек DHCP:

  1. DHCP pool – создание пула адресов, которые будут выдаваться автоматически клиентам DHCP;
  2. DHCP binding – привязка конкретного IP-адреса к определенному mac-адресу;
  3. DHCP Relay – использование стороннего DHCP-сервера, выдающего IP-адреса серверам, которые находятся в других подсетях (отличных от DHCP-сервера).

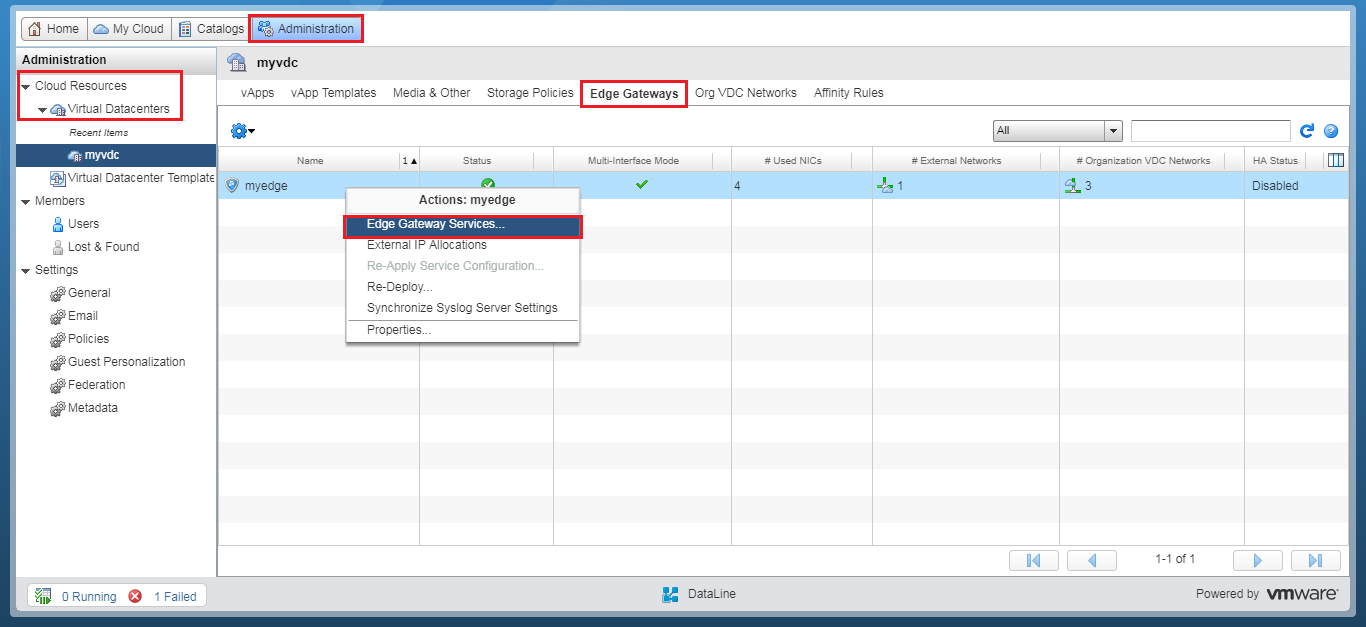

Для того чтобы зайти в меню настроек DHCP-сервера, зайдите в раздел Administration и кликните на ваш виртуальный дата-центр. В появившемся горизонтальном меню выберите вкладку Edge Gateways, правой кнопкой мыши кликните на нужную сеть и выберите опцию Edge Gateway Services.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 2

Перейдите в меню DHCP.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 3

Настройка DHCP pool

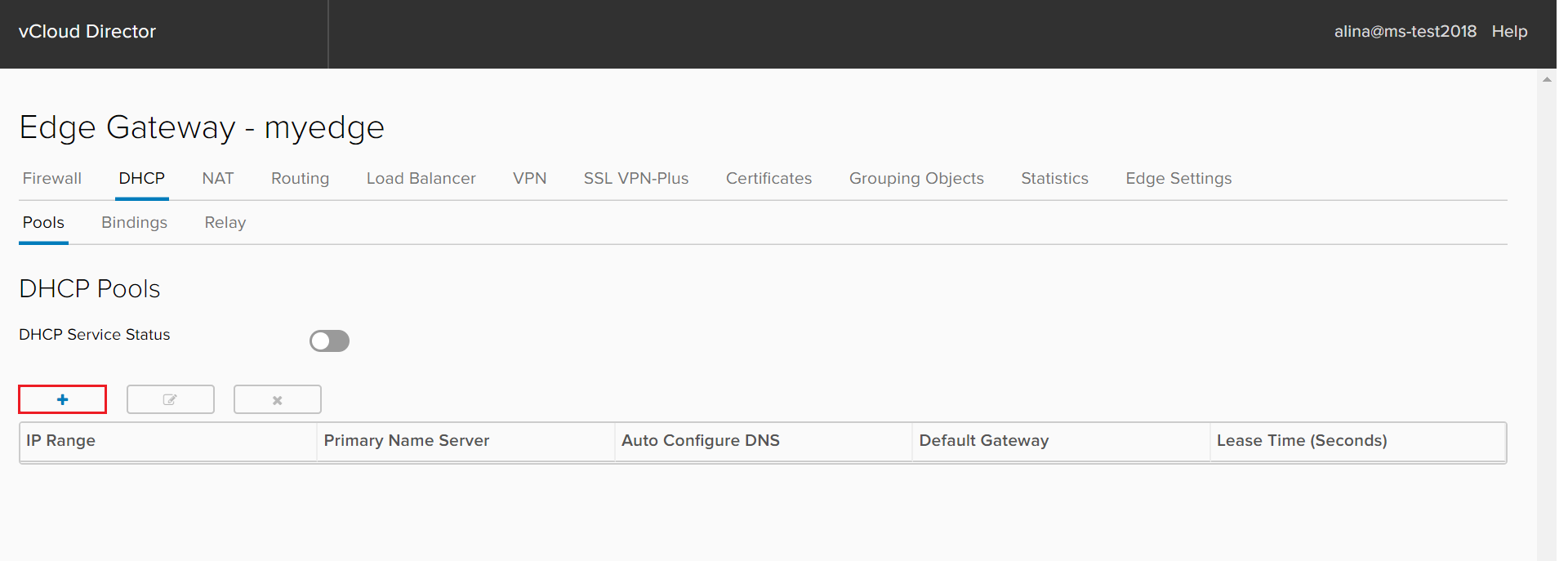

Для создания нового DHCP pool нажмите +.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 4

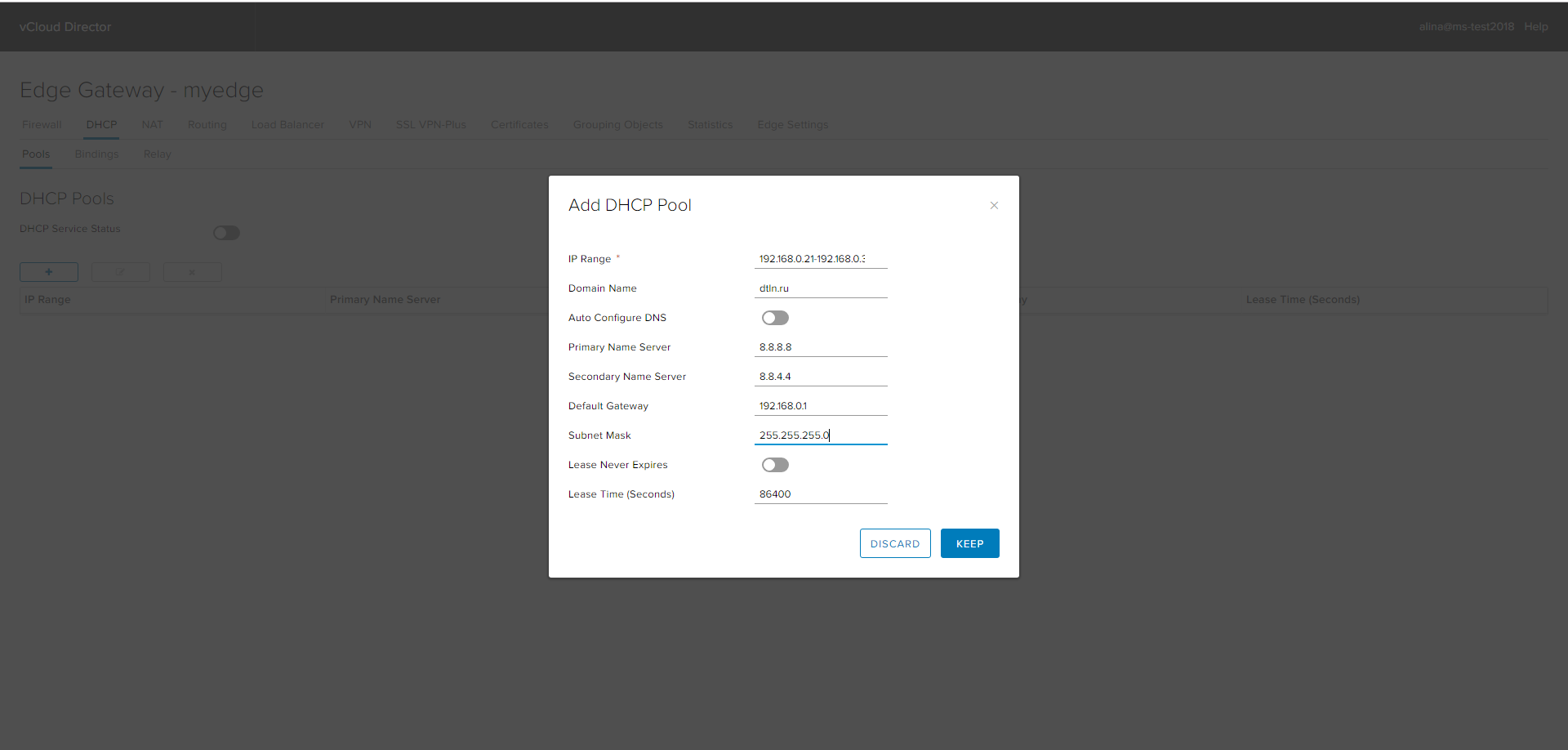

В появившемся окне укажите диапазон IP-адресов, которые будут выдавать клиентам DHCP-сервера. Данный диапазон не должен пересекаться со Static IP pool сети уровня организации.
Впишите Default Gateway, DNS, Subnet Mask. Нажмите Keep.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 5

Сохраните изменения.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 6

Готово.

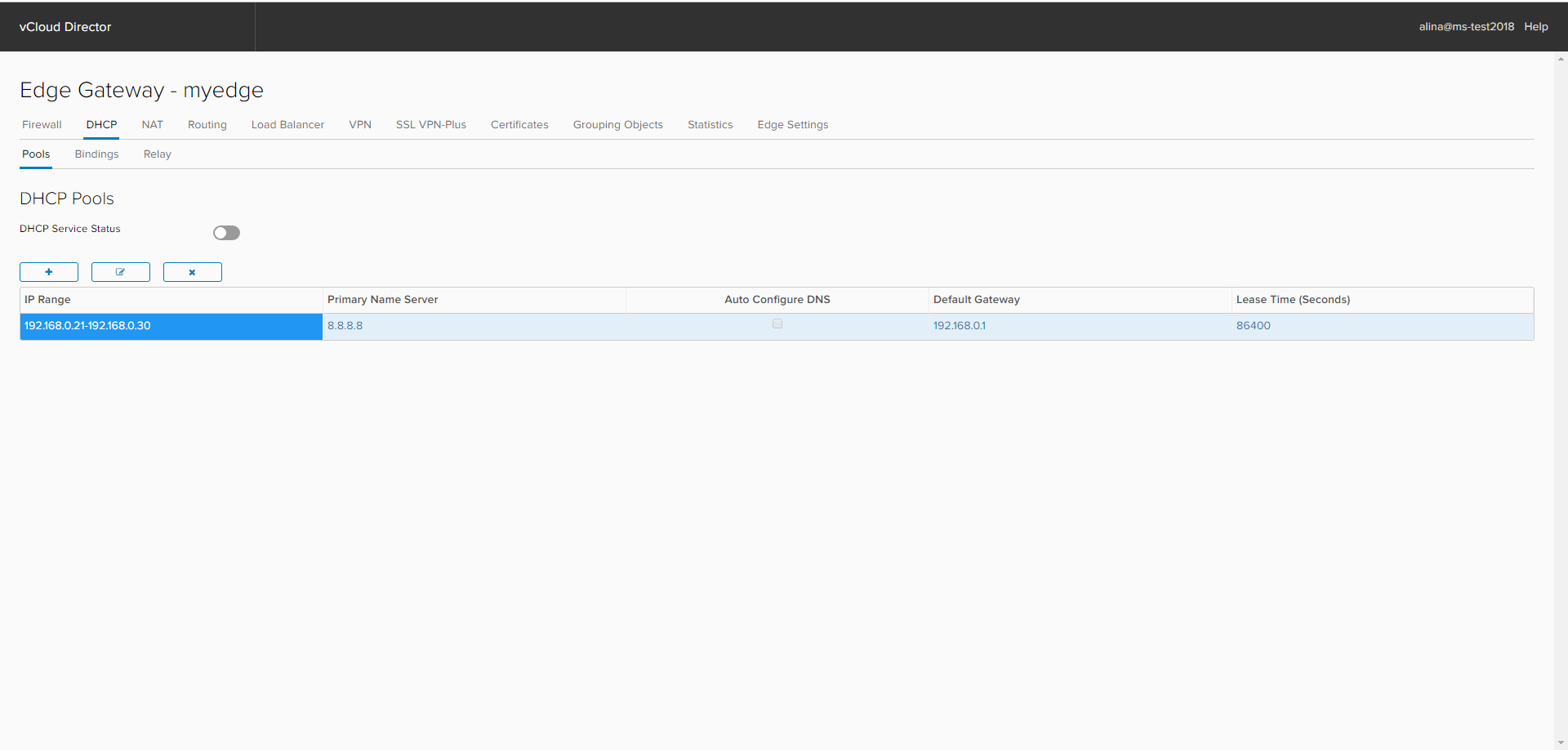

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 7

Настройка DHCP Binding

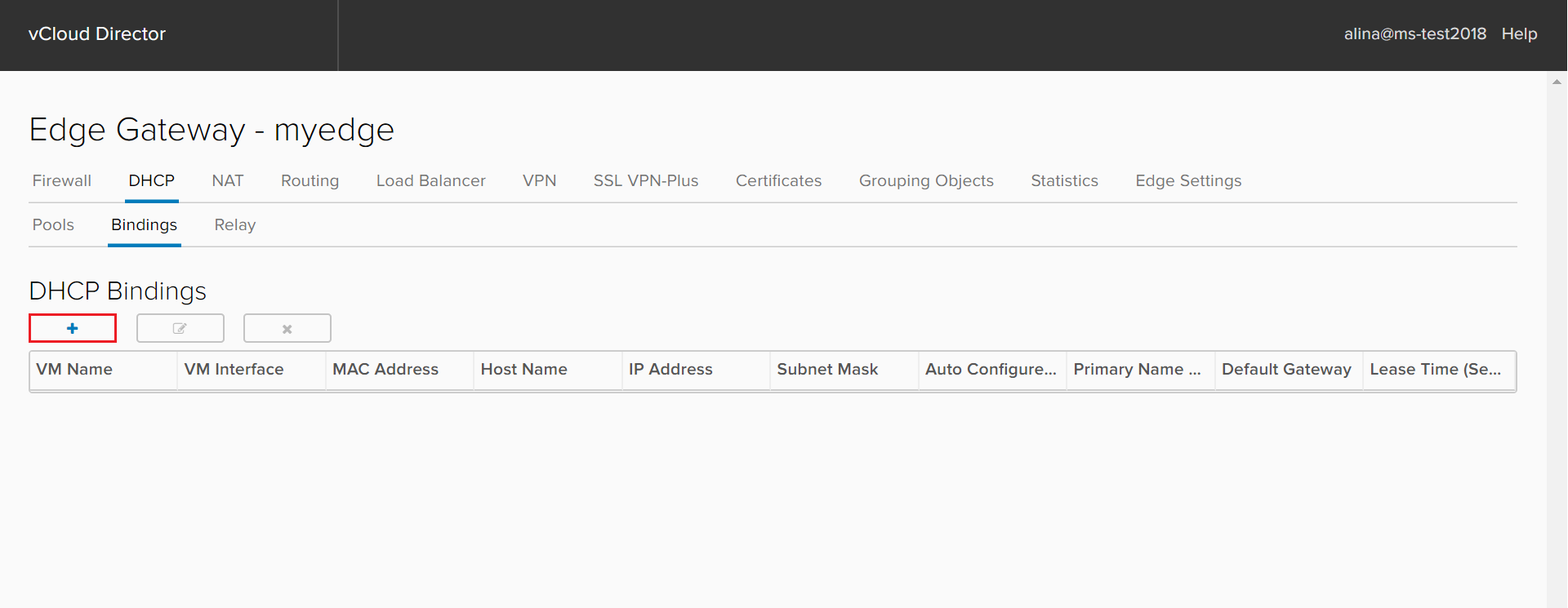

Чтобы привязать IP-адрес к определенному MAC-адресу, перейдите во вкладку Bindings и нажмите +.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 8

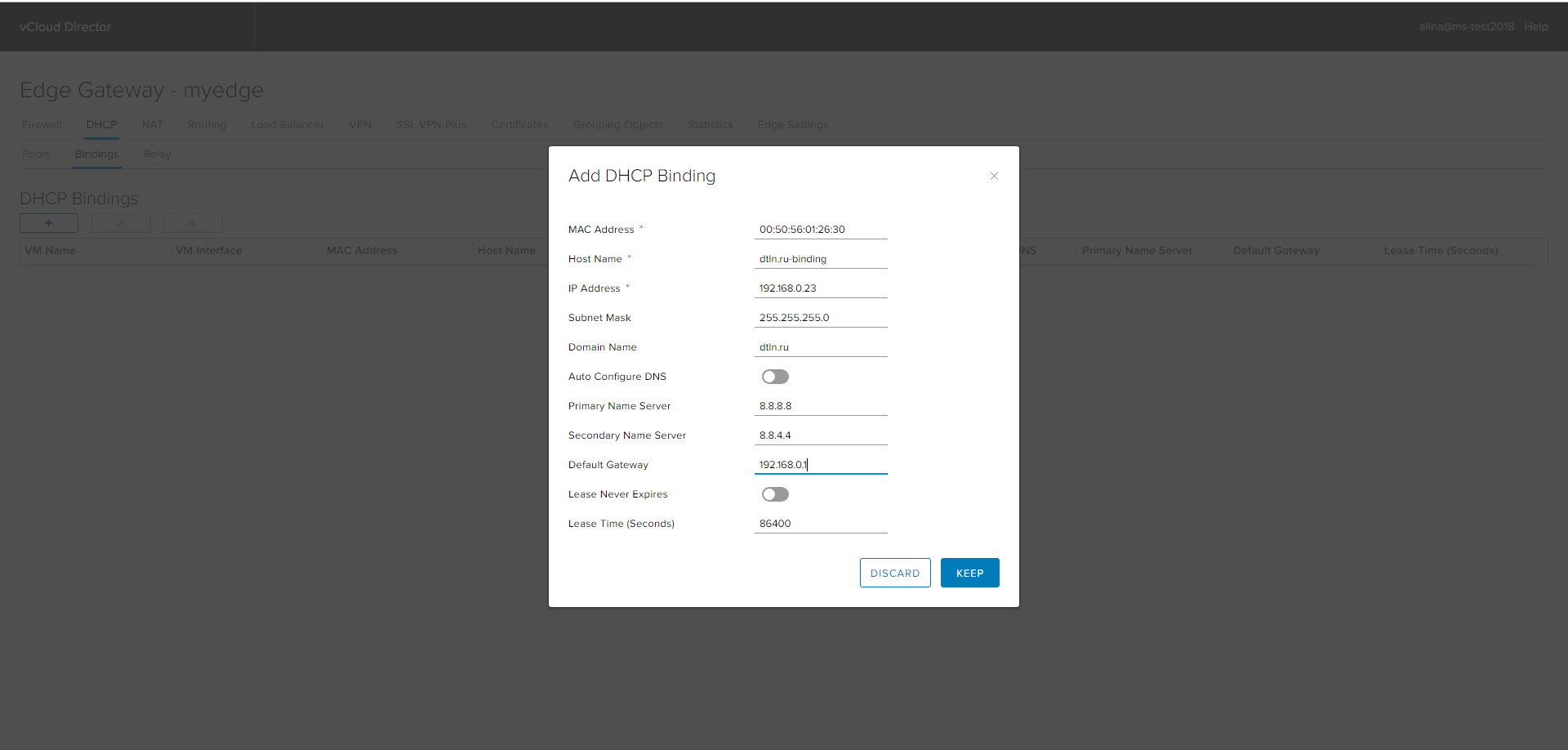

В появившемся окне обязательно укажите:

  • MAC-адрес сетевого интерфейса виртуальной машины, за которой хотим закрепить IP;
  • Host Name –- название сервера;
  • IP-адрес, который закрепляется за виртуальной машиной.

Нажмите Keep.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 9

Сохраните изменения.

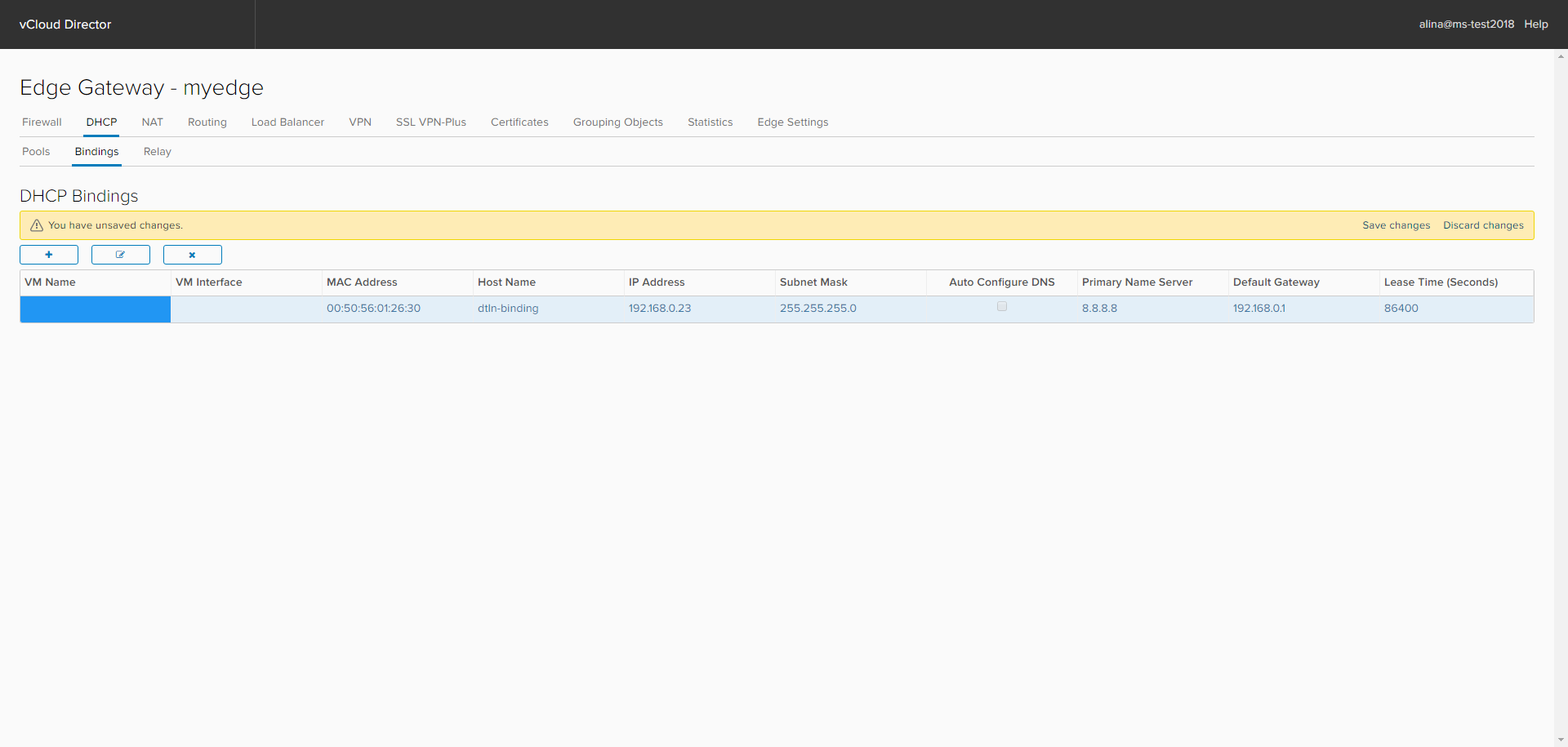

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 10

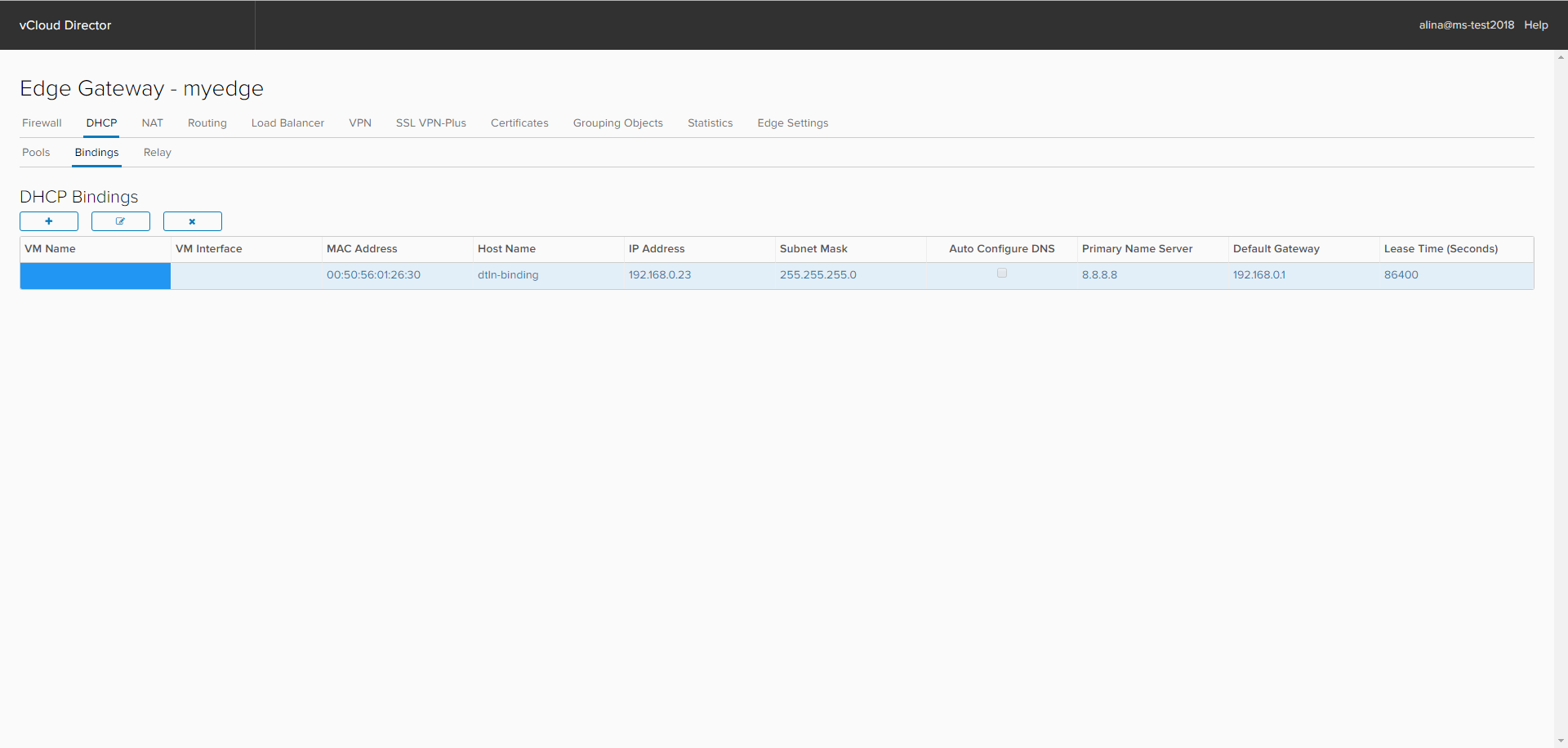

Готово.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 11

Настройка DHCP Relay

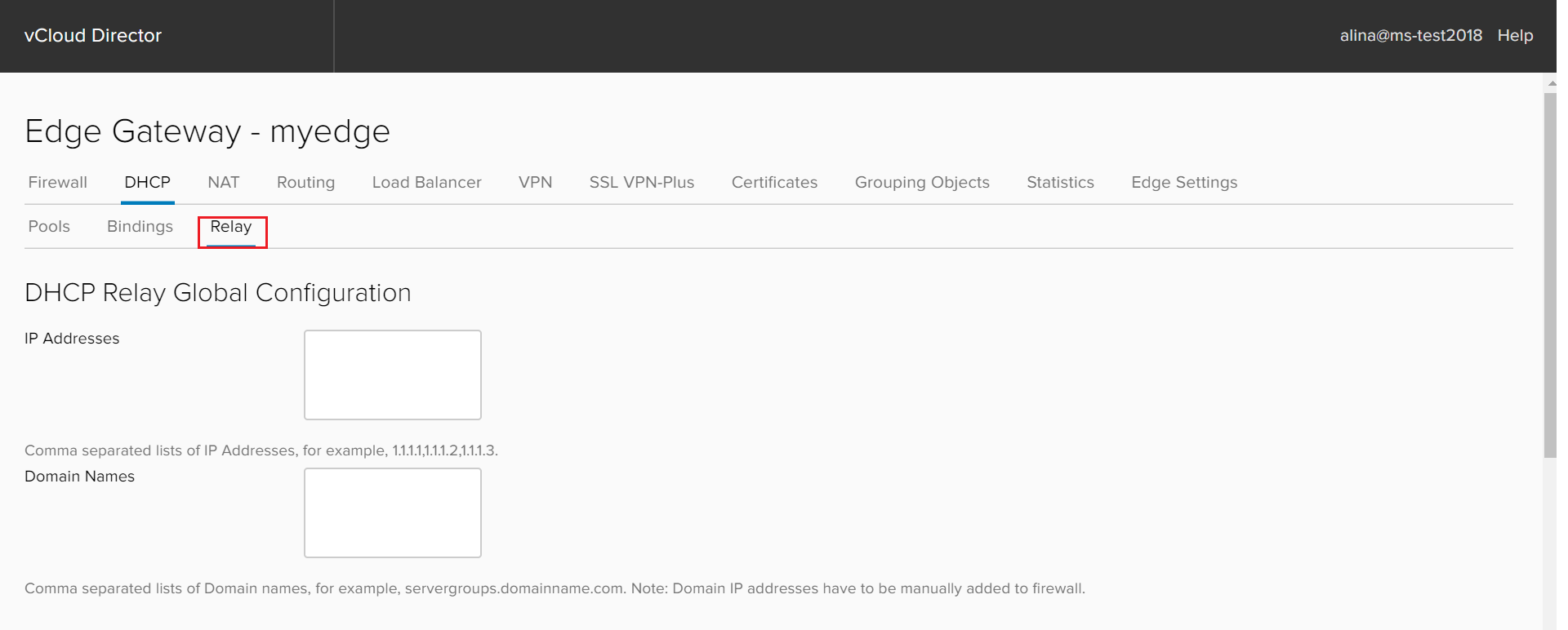

Чтобы настроить выдачу IP-адресов со стороннего DHCP-сервера, перейдите во вкладку DHCP Relay.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 12

Укажите адрес стороннего DHCP-сервера. Можно это сделать с помощью IP Addresses

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 13

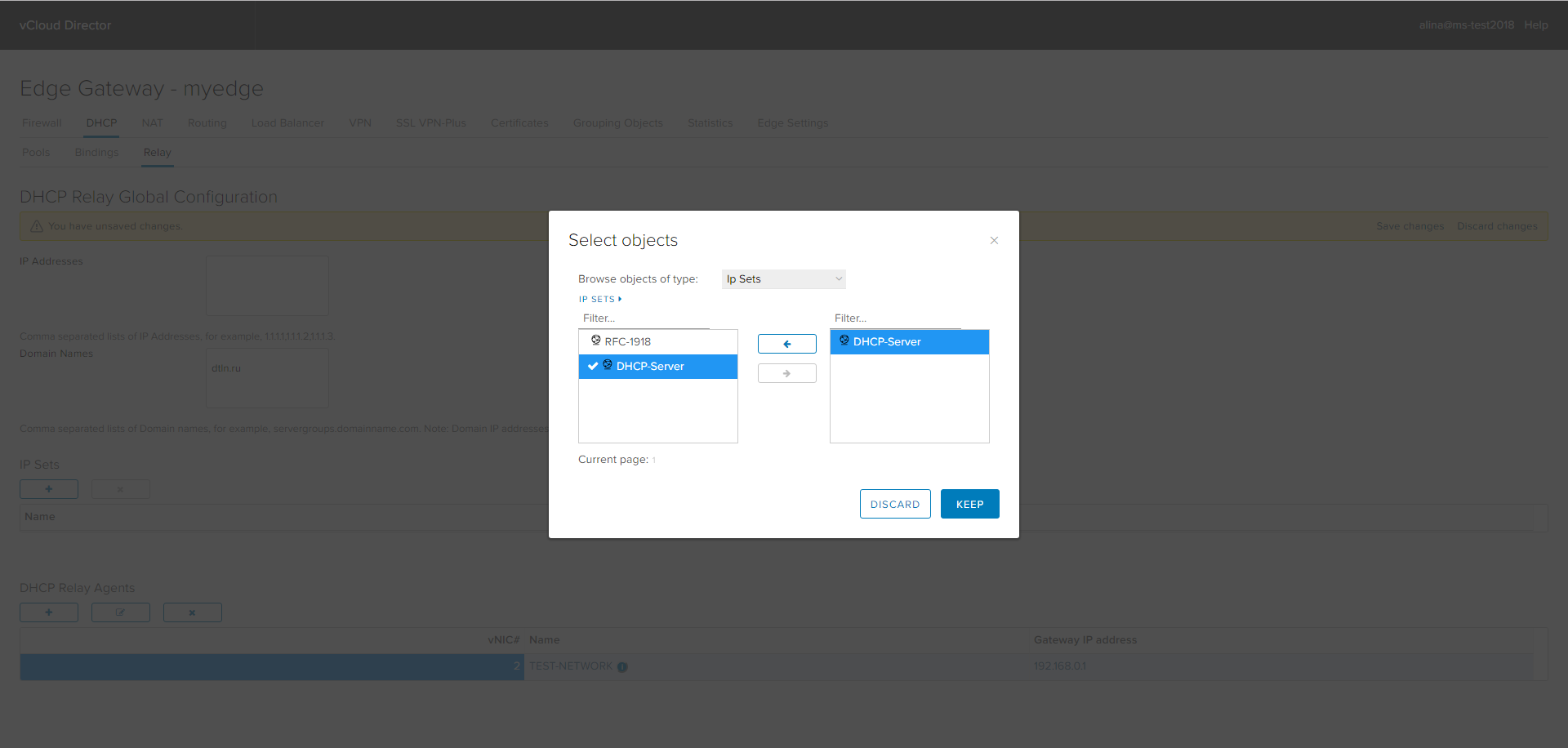

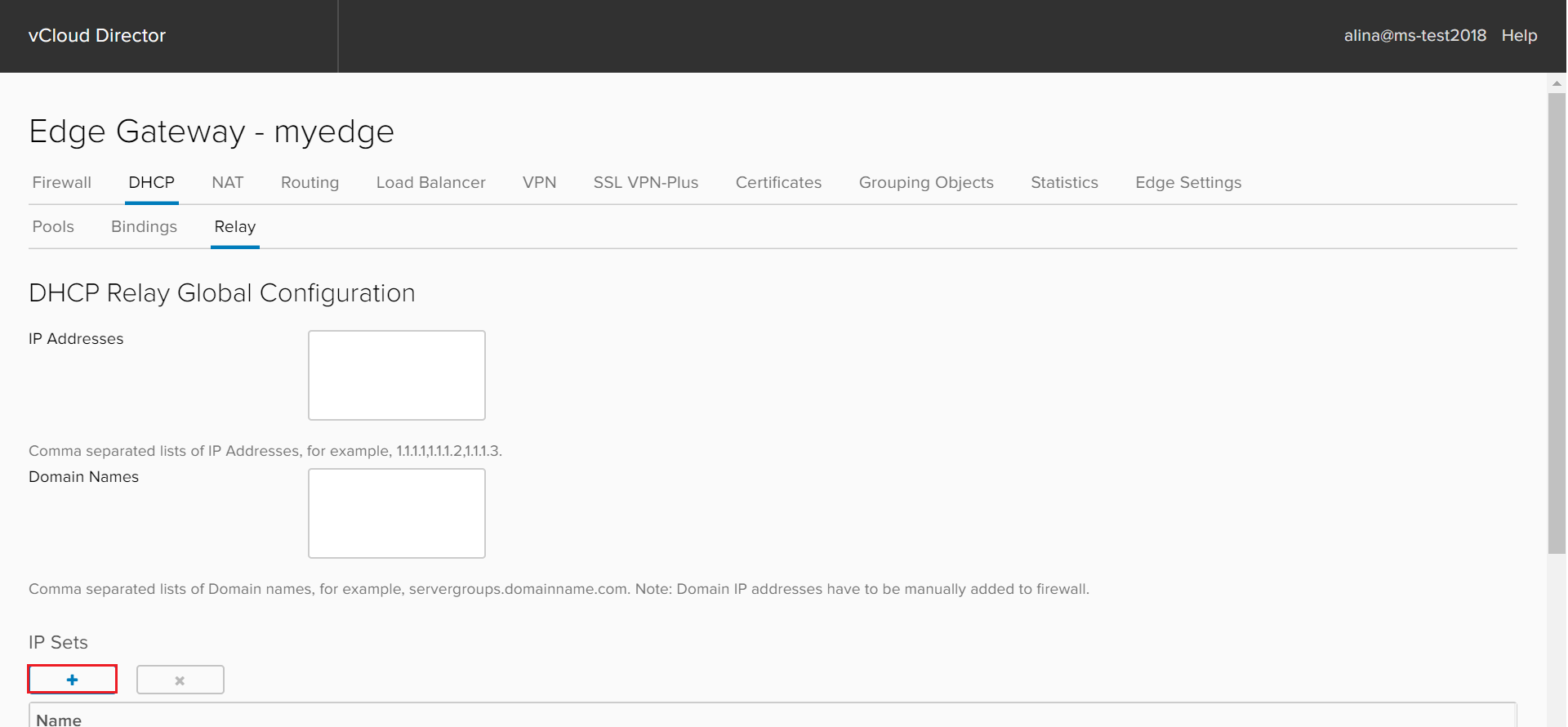

или IP Sets.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 14

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 15

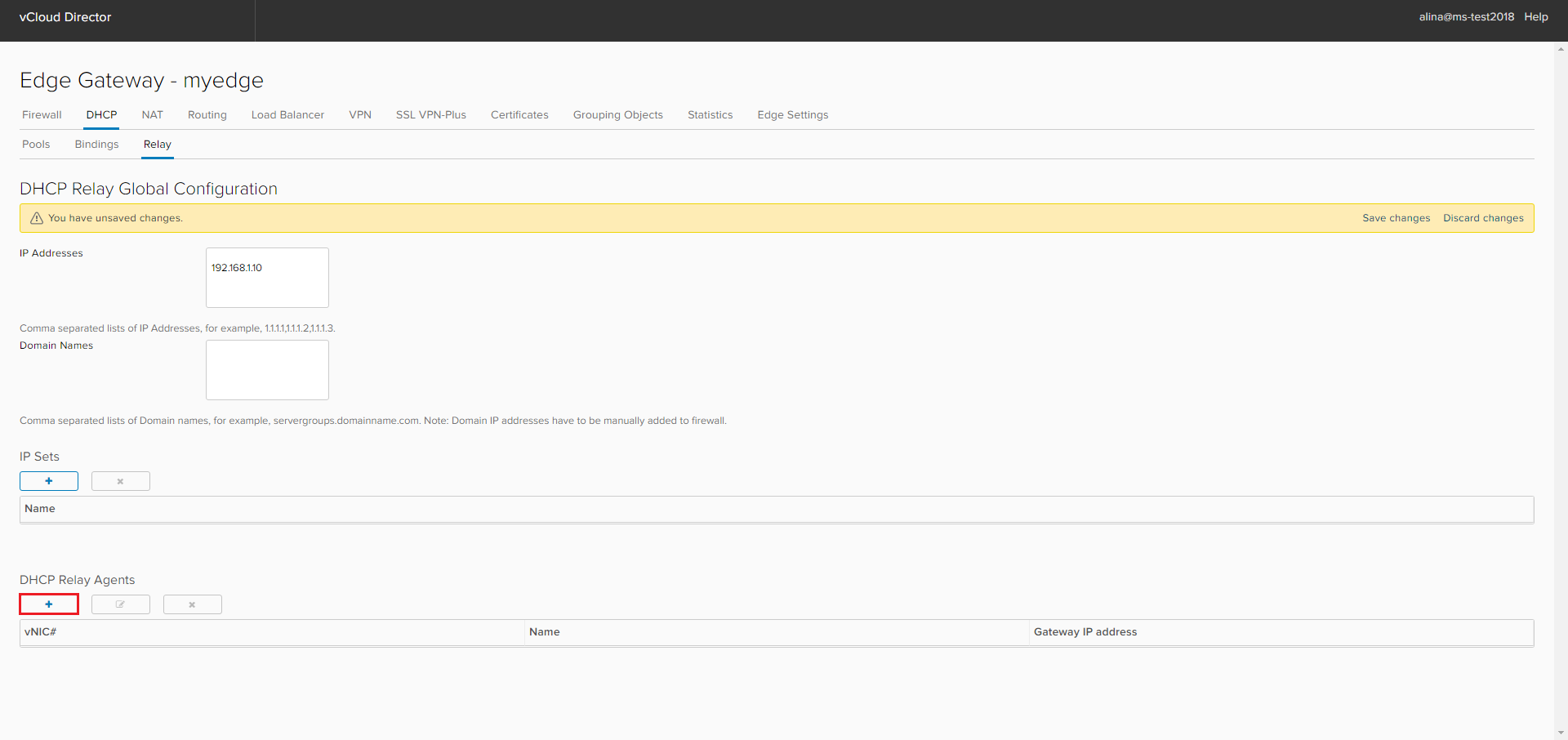

Добавьте интерфейс, где будет запущен DHCP Relay agent. Для этого нажмите на + в разделе DHCP Relay Agent.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 16

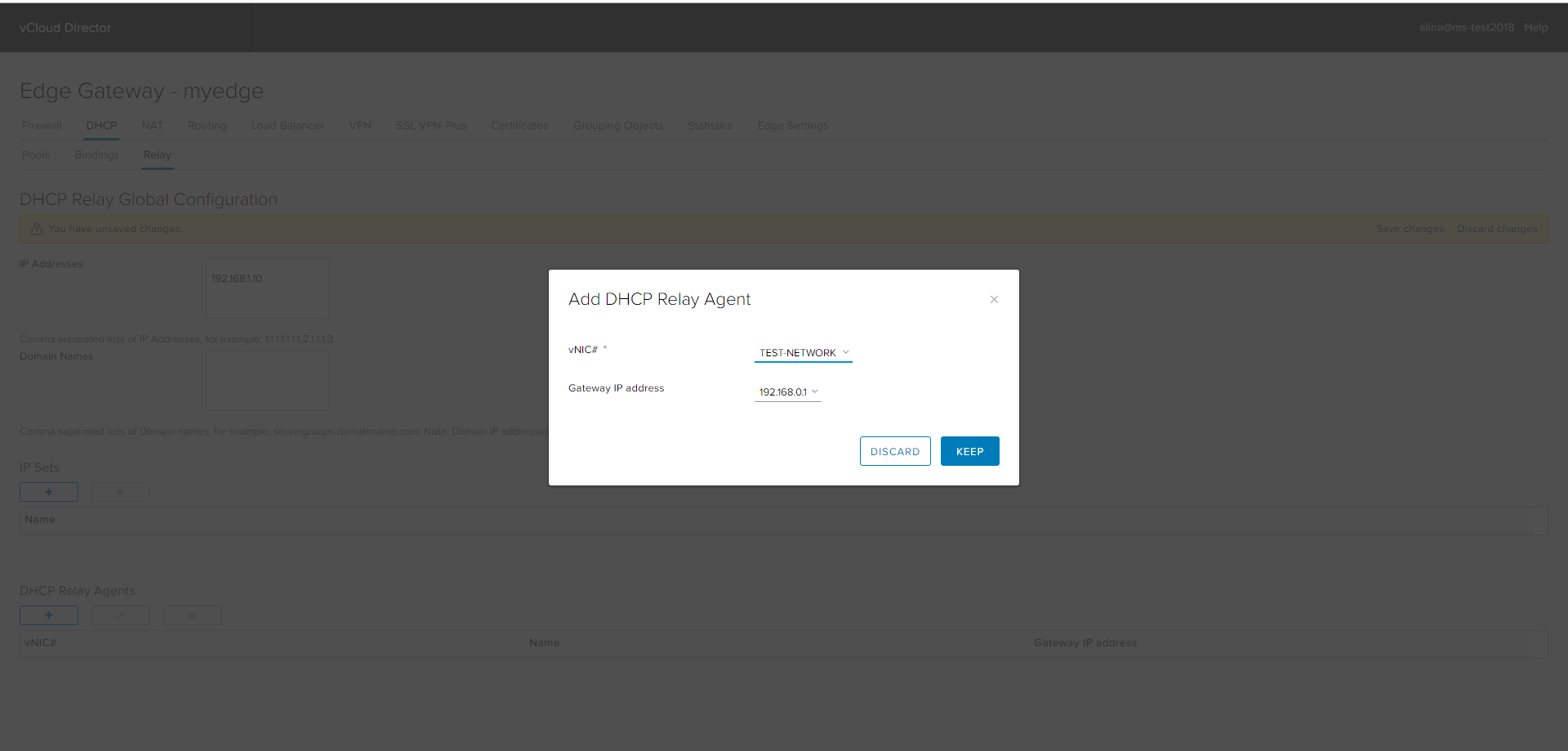

Выберите из списка vNIC, где находятся DHCP-клиенты.

Важно: DHCP pool и DHCP binding не должны пересекаться с интерфейсом, где будет запущен DHCP Relay agent.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 17

Сохраните изменения.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 18

Готово.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 19

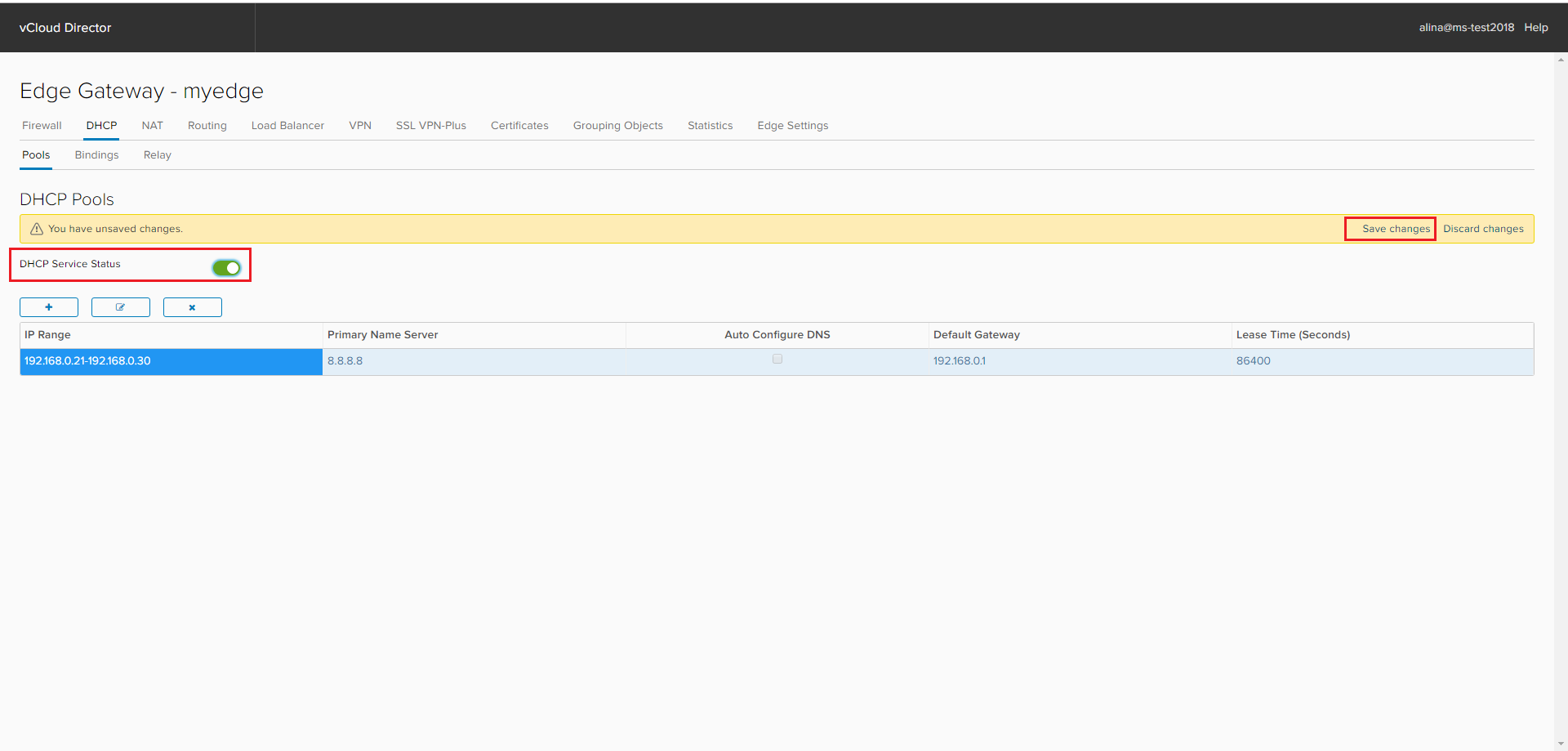

Когда все настройки завершены, возвращаемся на главную страницу, активируем DHCP и применяем изменения.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 20

Готово.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 21

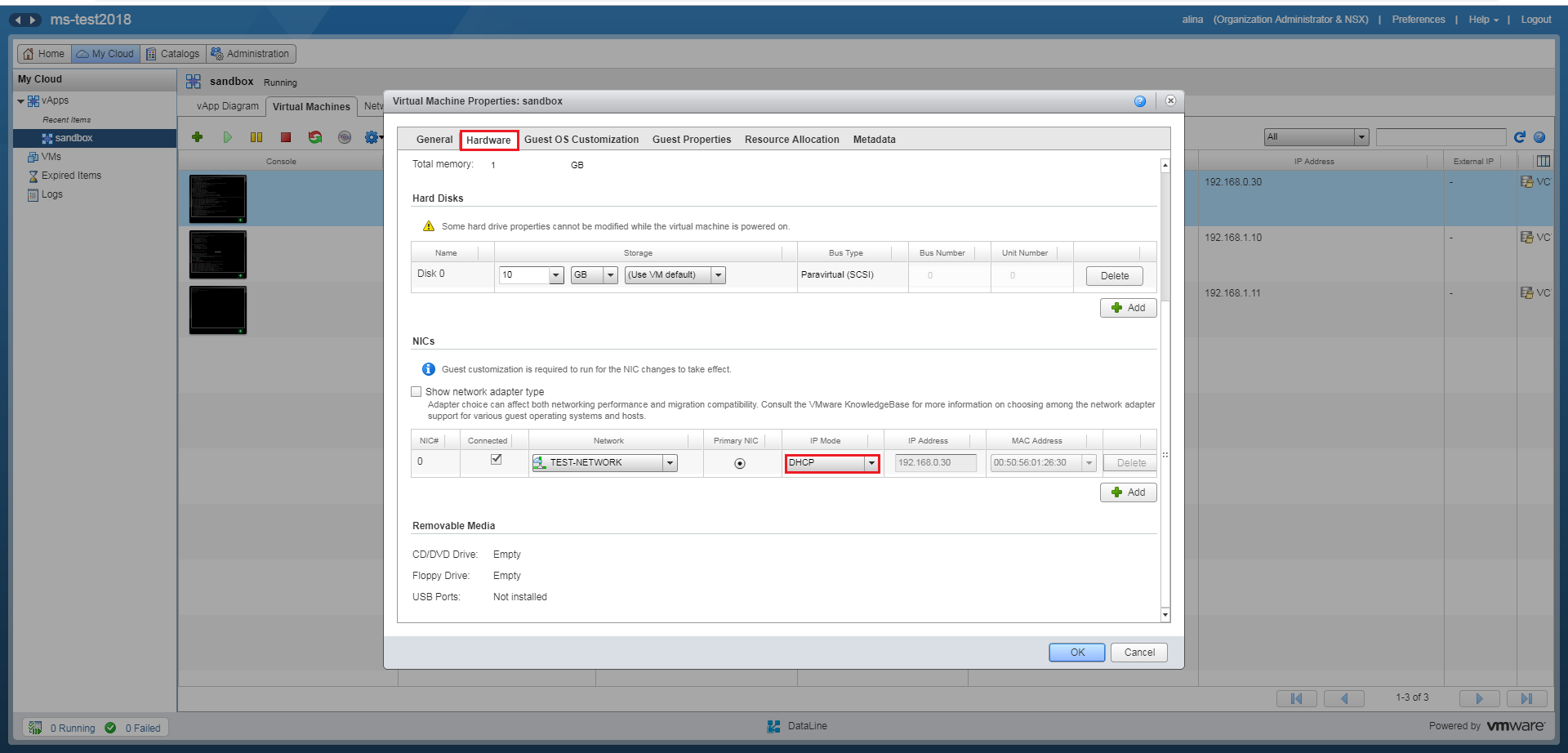

Теперь перейдите в настройки виртуальной машины. Во вкладке Hardware в настройках сетевого интерфейса NICs выберите IP Mode пункт DHCP.

VMware NSX для самых маленьких. Часть 3. Настройка DHCP - 22

Готово, можно пользоваться. В следующей статье разберем настройку статической и динамической маршрутизации.
