К нам едет Dell VRTX!На этот раз мы рассмотрим как выглядит «идеальное серверное решение для средних и малых предприятий, удаленных офисов и филиалов» под названием Dell PowerEdge VRTX. Хотим показать вам именно фотографии сделанные своими руками, а не всем доступные официальные изображения.
Вначале приведем пару слов и всего одну ссылку на описание VRTX, потом сразу же переходим к однму из наших проектов.

Внимание! Снимки сделаны на реальной системе:)

Dell PowerEdge VRTX предлагается в двух форм-факторах:

  • Tower для размещения на полу или на столе
  • 5Uдля размещения в серверной стойке.

Решение VRTX может включать в себя до четырех серверов 12-го поколения Dell PowerEdge M620 (или M520) и встроенный коммутатор 1GbE с 16 внутренними портами 1GbE и 8 внешними портами в стандартной комплектации.

Итак, приступим!

Нам прислали несколько коробок. Коробка с шасси и дисками весит около 50 кг, блейд-сервера легче, они упакованы в индивидуальные коробки.

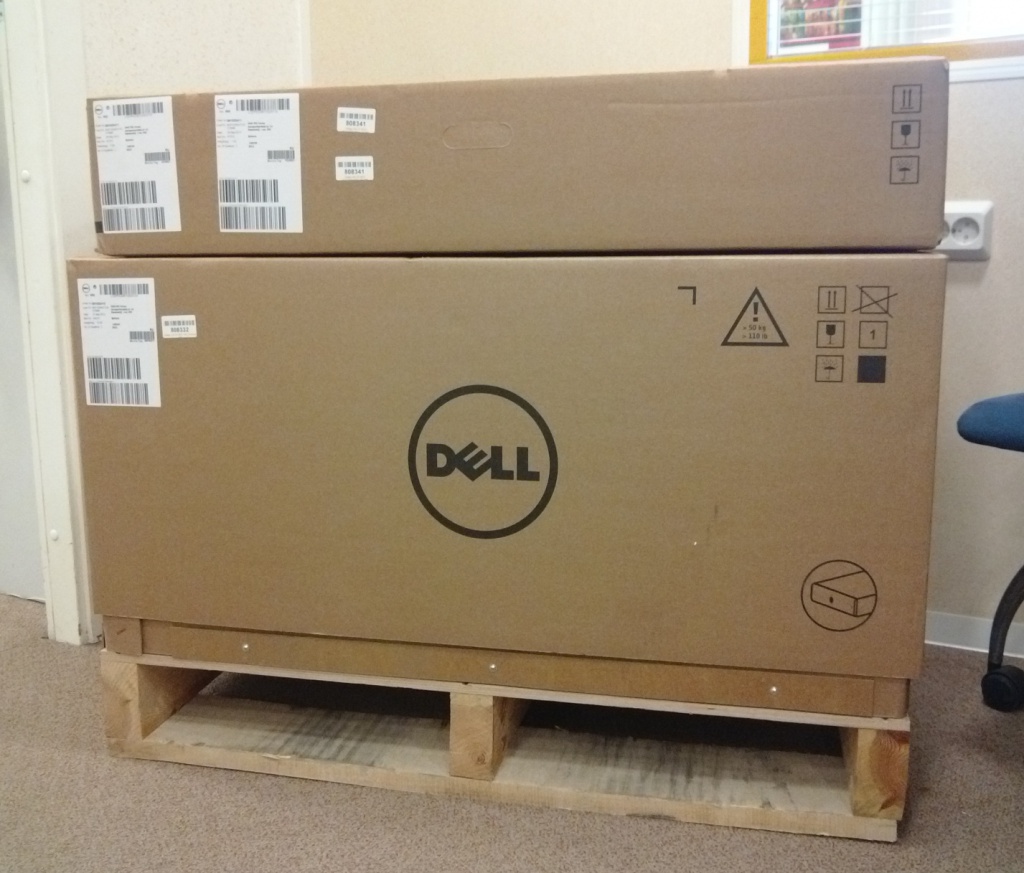

Упакованный DELL VRTX

Начинаем распаковывать с самого интересного. Снимаем картонную крышку,

Снимаем картонную крышку

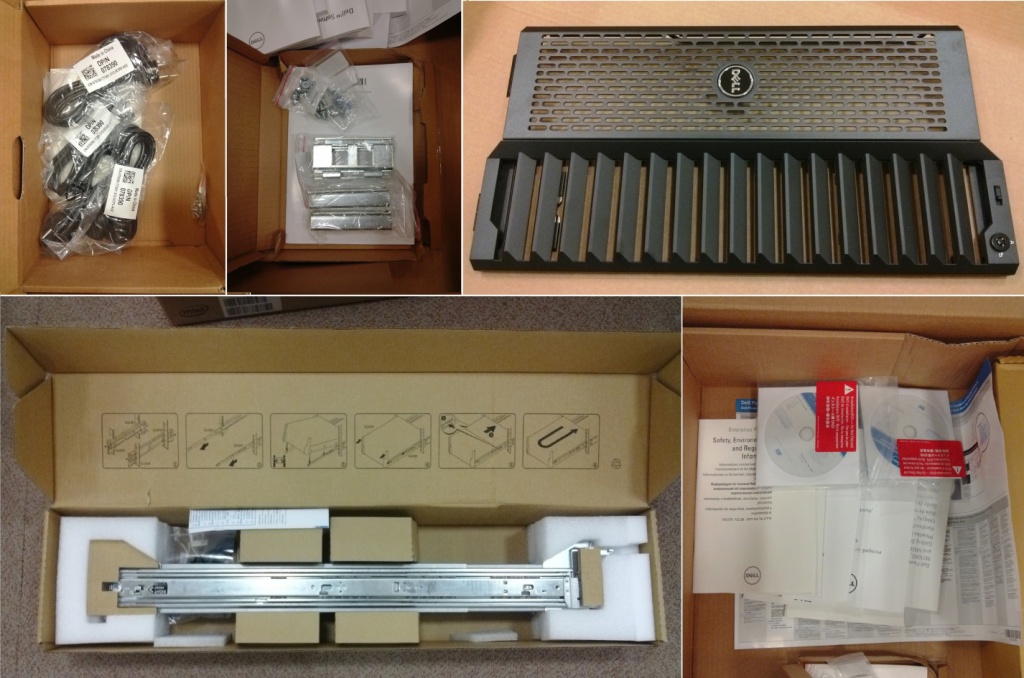

в сопутствующих компонентах находим:

Видим состав компонентов

  • 4 кабеля питания (правда, с вилочным «Евро» разъемом, для PDUшек не годится)
  • Доп. крепления корзины;
  • Передняя защитная панель на морду нашего зверя (сзади прикреплены секретные ключики)
  • Рельсы для установки в стойку, на крышке – руководствующие иллюстрации, видимо, чтобы не ошибиться
  • Разного рода документация и 2 DVD-диска с программный обеспечением

Снимаем верхний уровень. Оборудование надежно упаковано со всех сторон уплотнителем. Вытаскиваем массивную железную корзину, за картонные ручки по бокам. Ставим на пол.

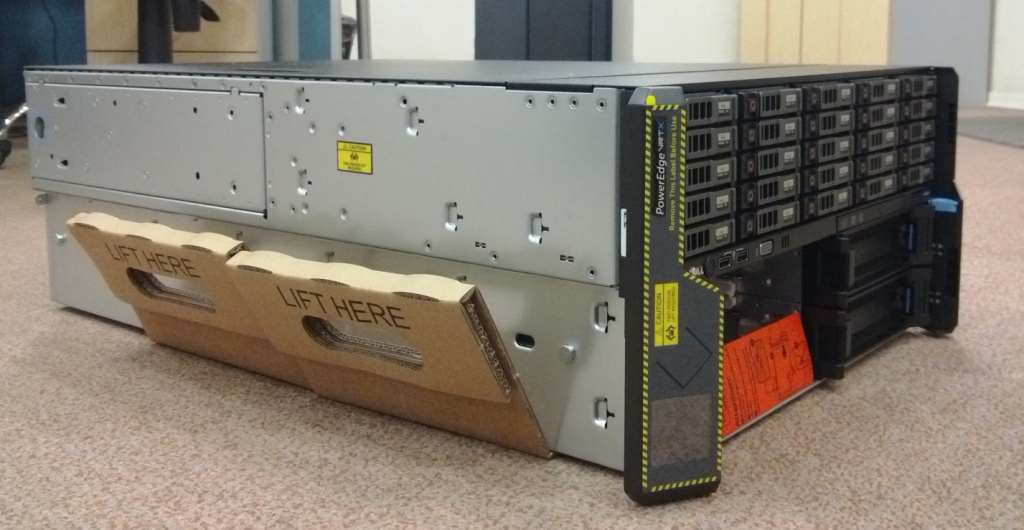

Извлечение железной корзины

Корзина уже натыкана дискам. Как вы уже догадались, нам попался Dell PowerEdge VRTX в стоечной конфигурации (вспомним о кабелях питания c «Евровилками»).

Вес корзины (пустой) равен 24.7кг, вес максимальный = 68.7кг.

Размеры корзины внушительны и занимают 5 юнитов в высоту. По габаритам (В х Ш х Г): 21.9см х 48.2см х 73.0см.

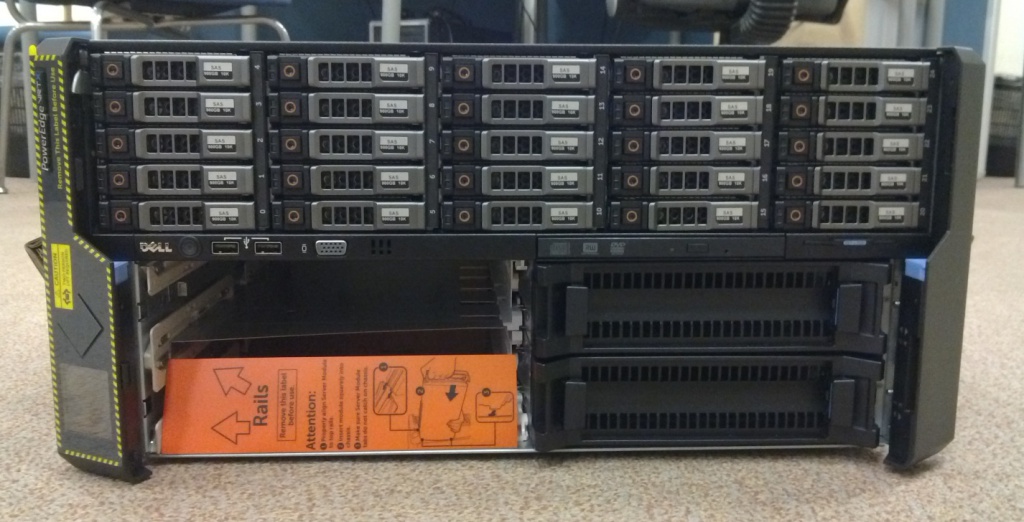

Всю систему можно разделить на 2 части – верхняя для системы хранения данных, нижняя – для серверных модулей.

Система делится на две части

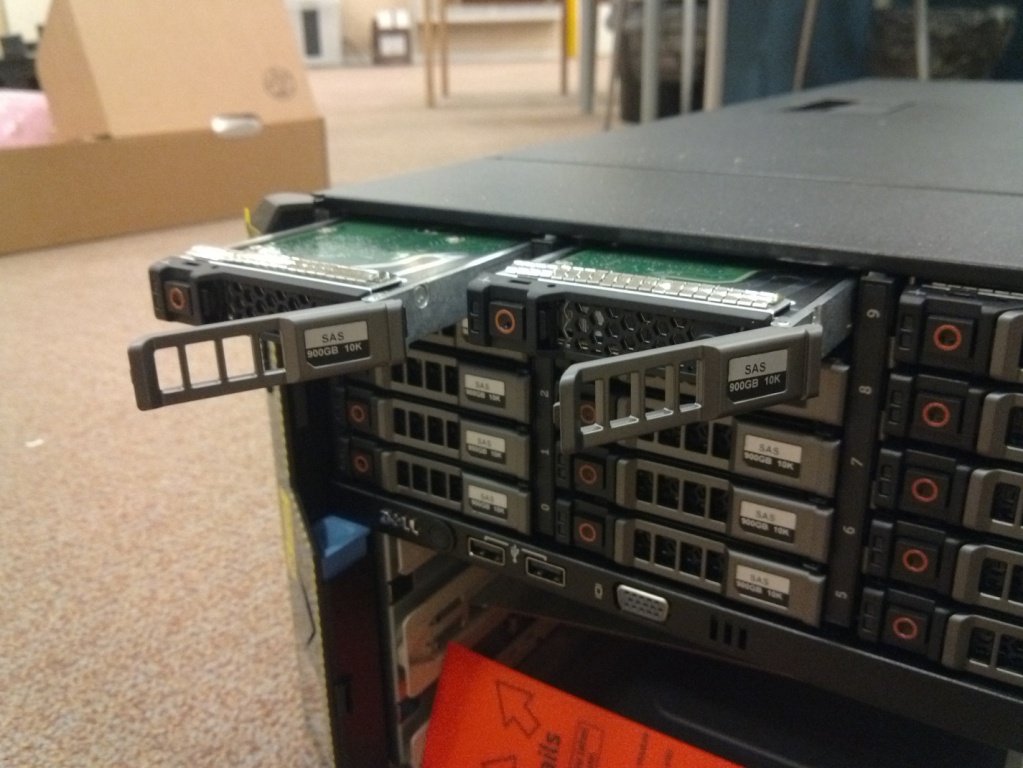

Дисковая корзина содержит 25 SAS дисков емкостью 900 ГБ, скоростью вращения 10К и размером 2,5'. Суммарная емкость корзины насчитывает 30 ТБ. Есть и другая конфигурация, содержащая 12 накопителей форм-фактора 3,5’’ и суммарной емкостью 48 ТБ.

Корзина включает в себя 25 SAS дисков

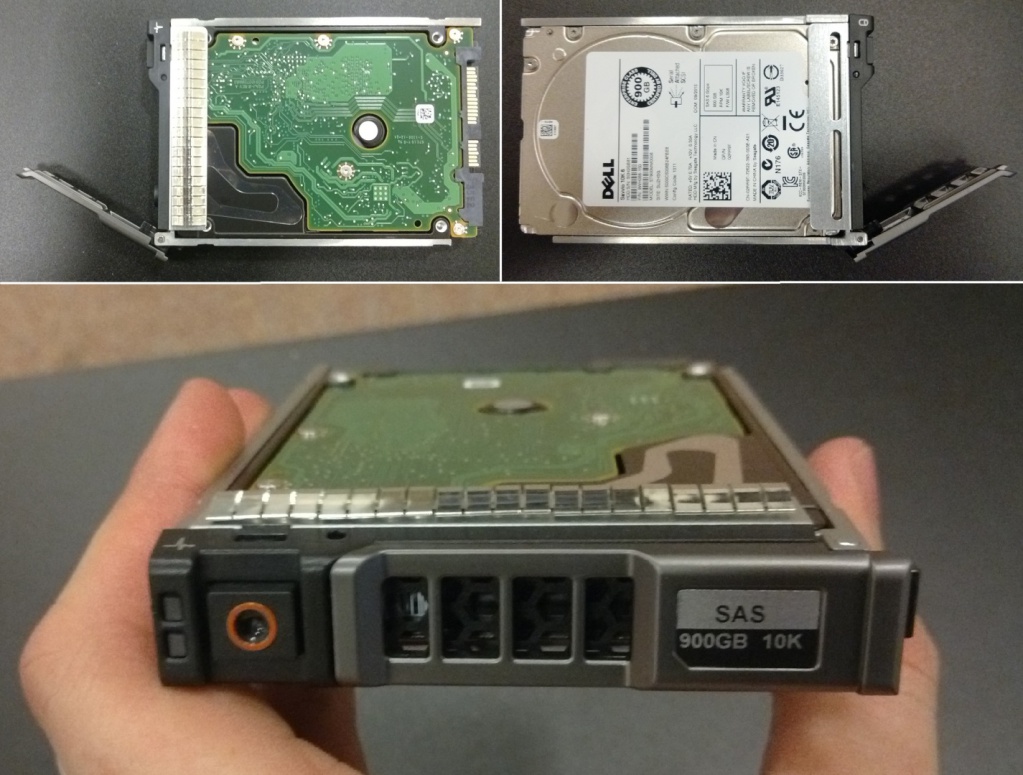

Диски, собственно, выглядят вот так:

Как выглядят диски

Но вернемся к общему виду. 4 слота внизу корзины предназначены для четырех серверных модулей 12-го поколения Dell PowerEdge M620 или M520. Серверный узел M520 оснащается двумя процессорами Intel Xeon E5-2400 и поддерживает до 384 ГБ ОЗУ, в то время как M620 комплектуется парой Intel Xeon E5-2600 и может быть оснащен 768 ГБ ОЗУ.

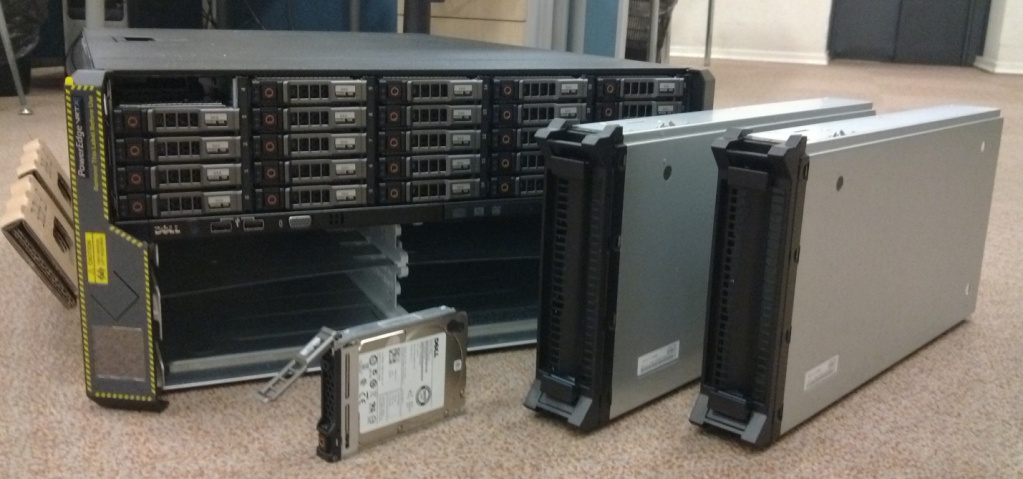

В 2 левых слота мы впоследствии вставим сервера Dell PowerEdge M520, в 2-х других пока так и останутся заглушки.

в слота будут вставлены серверы Dell PowerEdge M520

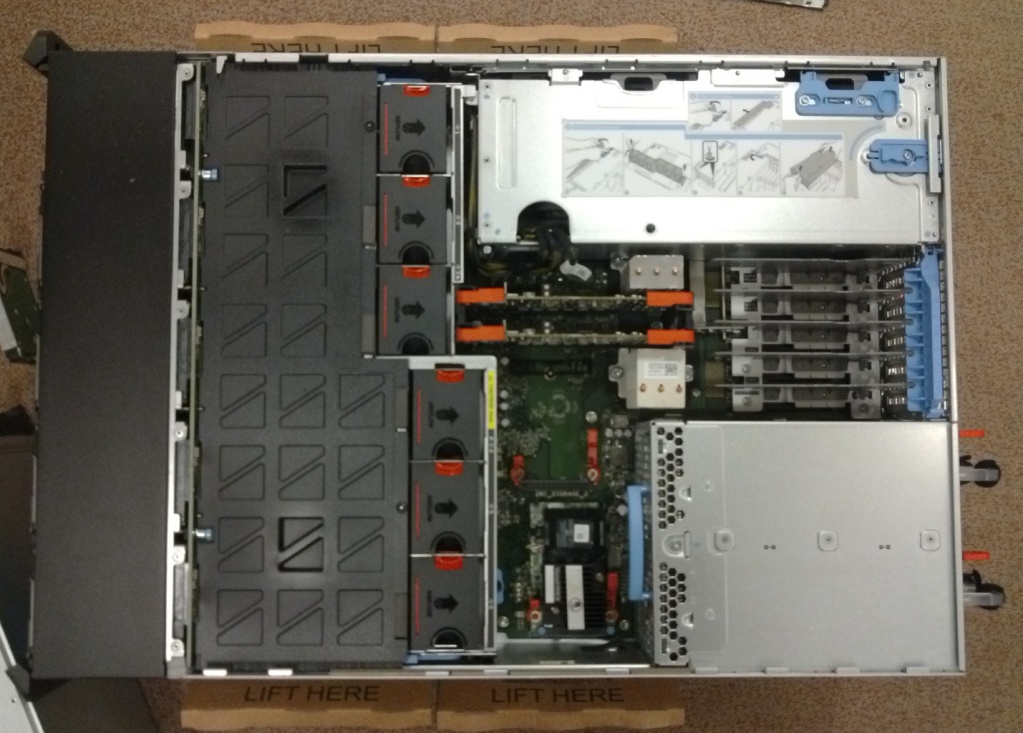

Снимем верхнюю крышку корзины и заглянем внутрь.

Убрали верхнюю крышку

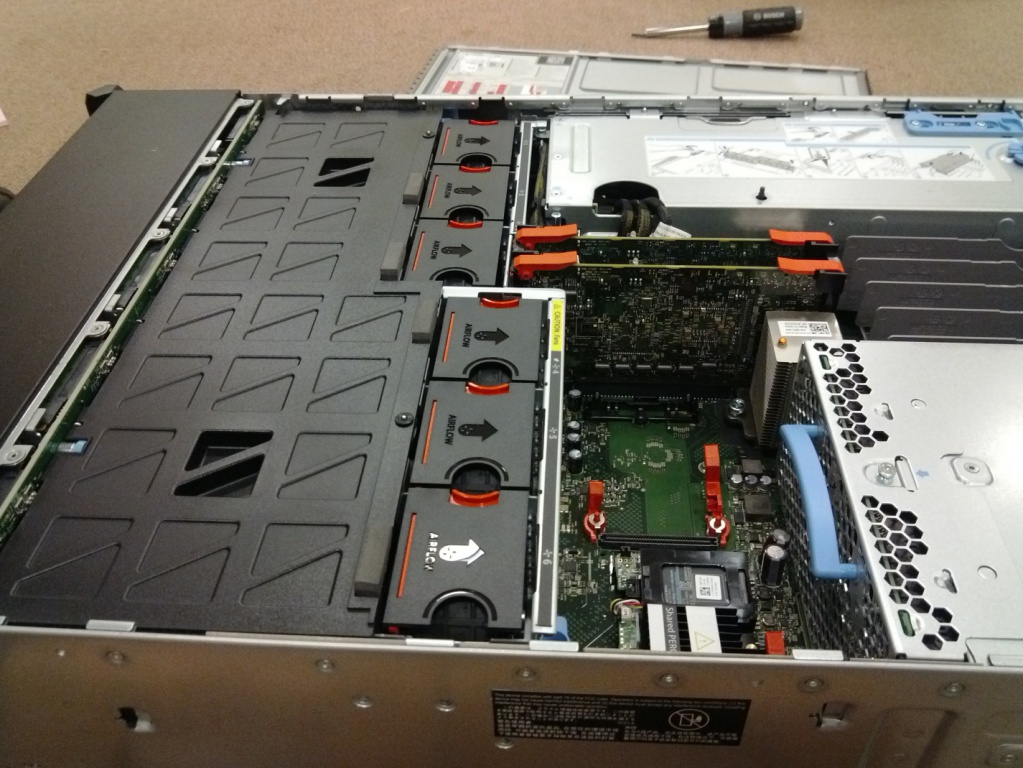

Вид без верхней крышки

Dell PowerEdge VRTX оснащен двумя контроллерами управления корзиной и RAID-контроллером Dell PERC8.

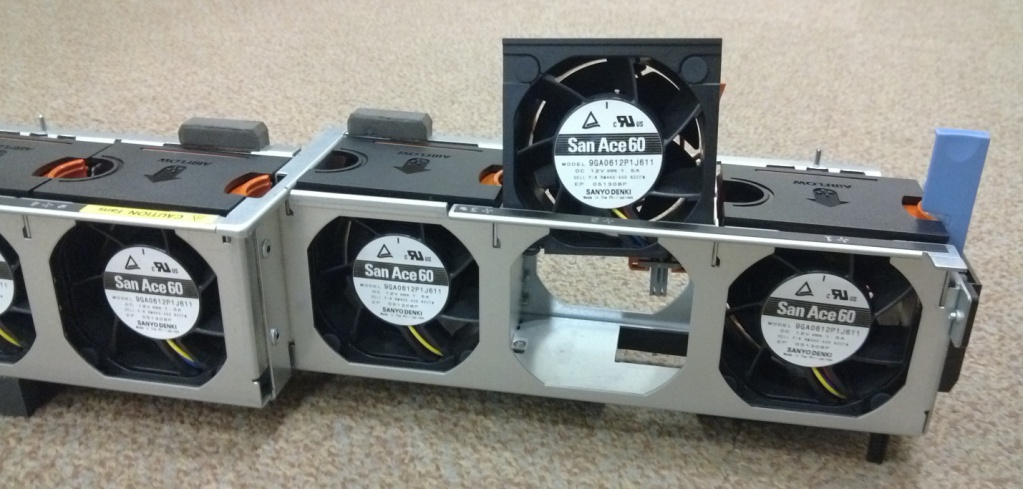

Для циркуляции воздуха во внутреннем пространстве Dell PowerEdge VRTX используется блок из шести вентиляторов. Вентиляторы поддерживают горячую замену, поэтому каждый вентилятор можно вынуть из блока.

шесть вентиляторов в блоке

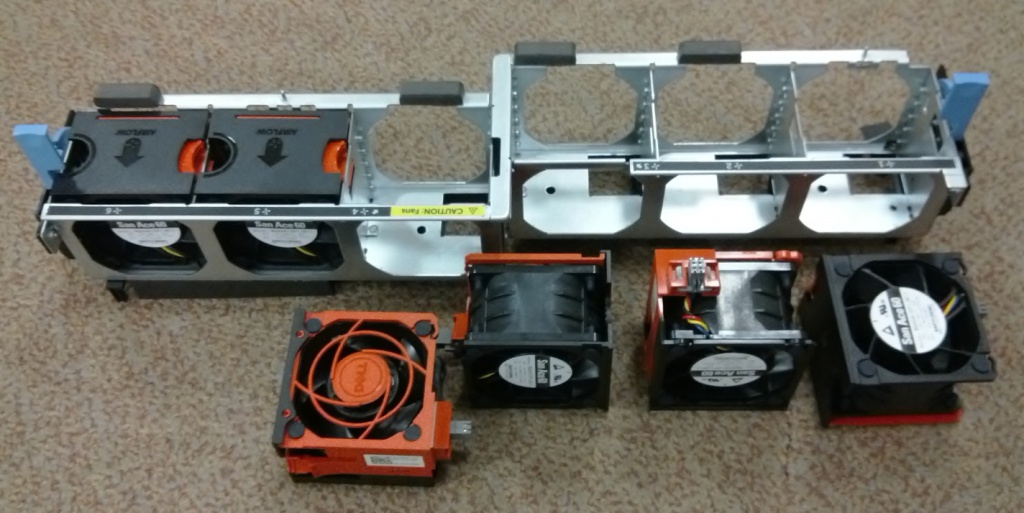

Все вентиляторы подлежат горячей замене

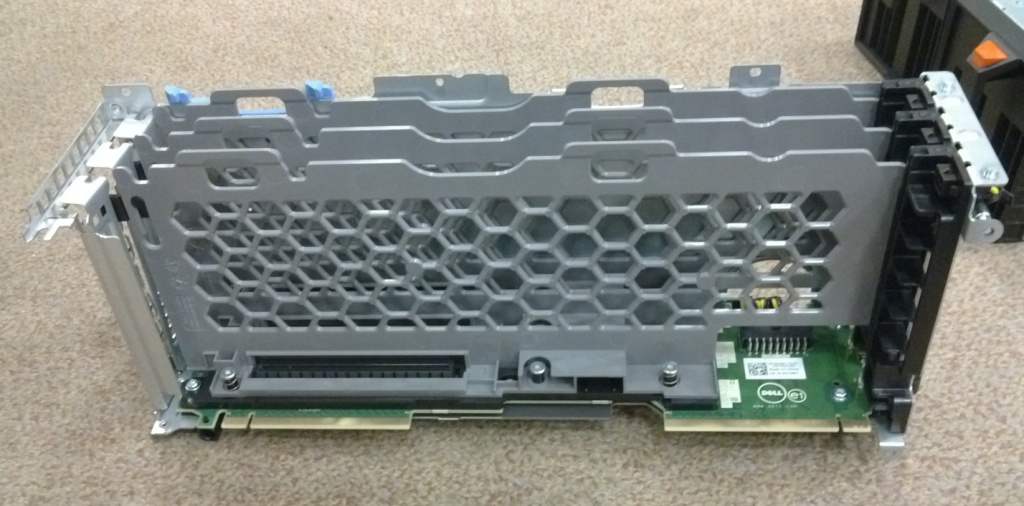

Получим доступ к трем слотам расширения PCIe карт. Для этого снимем часть бокового корпуса и райзер.

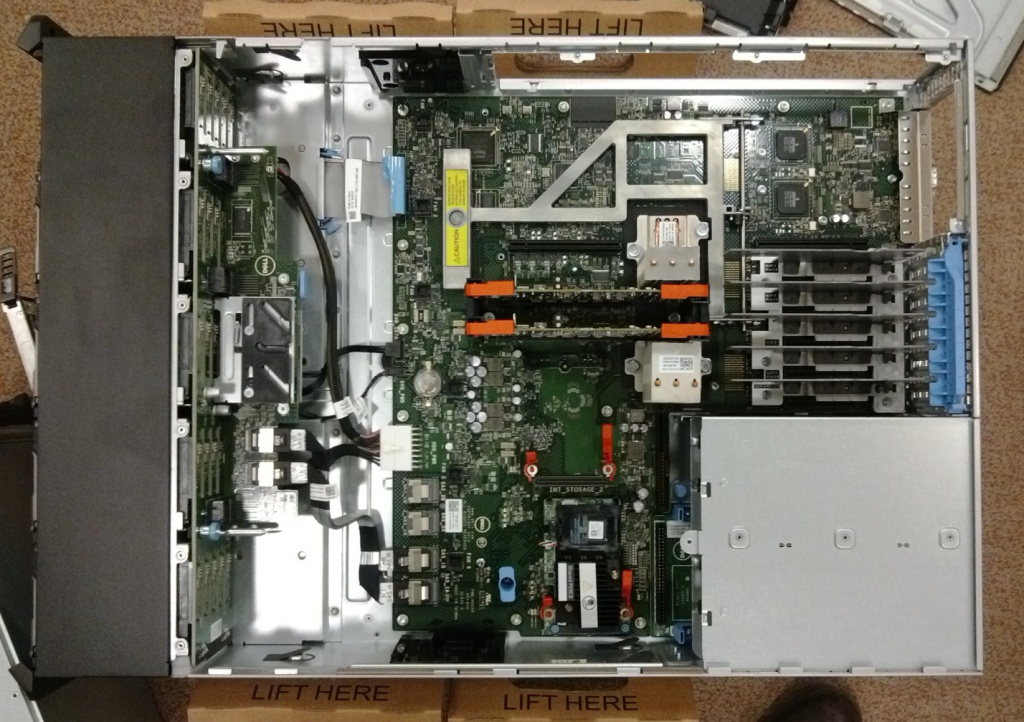

Убрали часть бокового корпуса

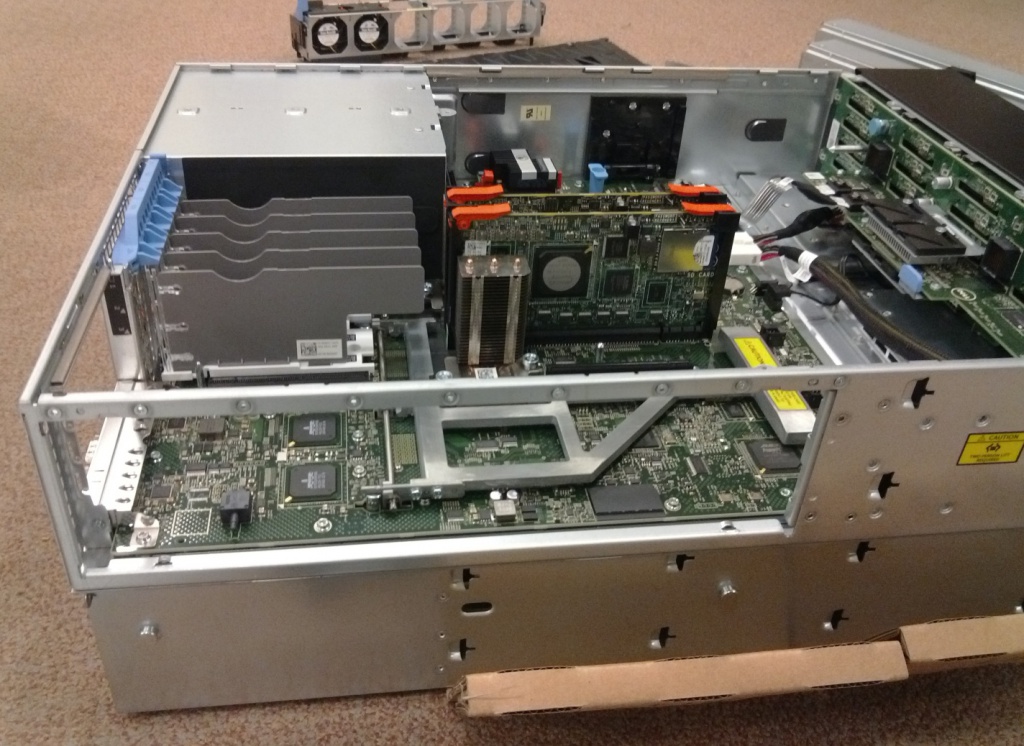

Убрали райзер

три слота расширений PCIe карт

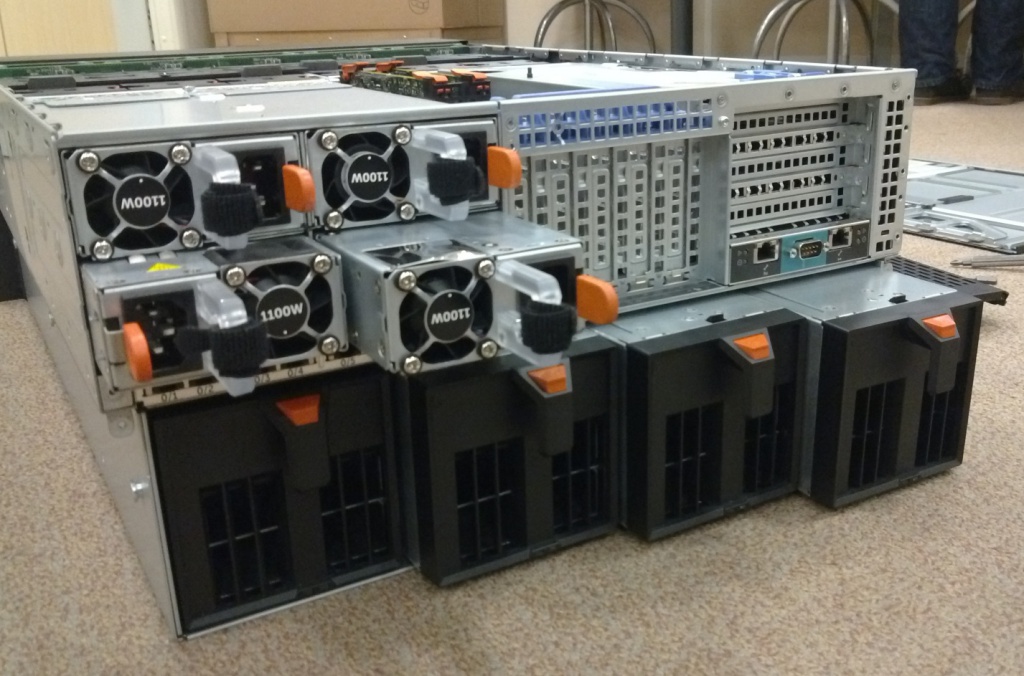

Теперь обойдем корзину и посмотрим что находится позади.

Если посмотреть на корзину сзади

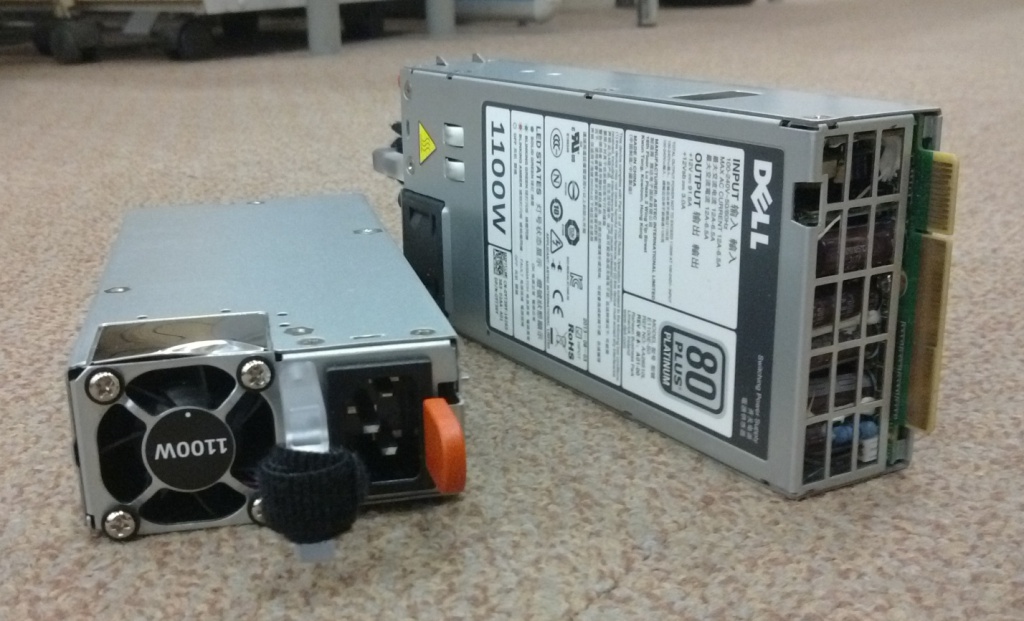

Для питания Dell PowerEdge VRTX в левом верхнем углу расположены четыре блока мощностью 1100 Вт.

в левом верхнем углу расположены блоки питания

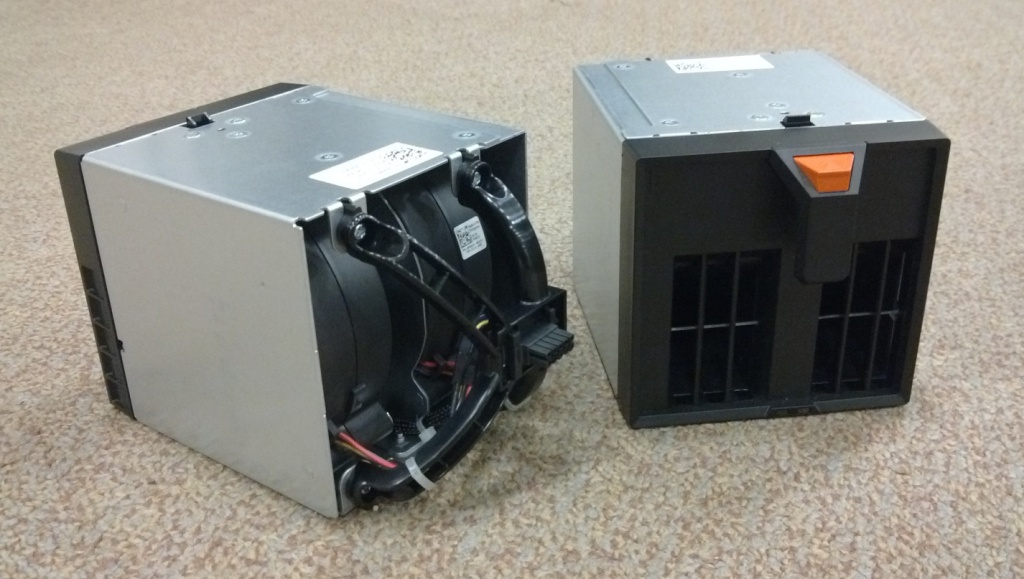

На противоположной стороне серверных модулей снизу в ряд установлен блок из четырех кулеров. В каждом кулере – 2 вентилятора. И блоки питания, и кулеры поддерживают горячую замену.

На противоположной стороне блок из кулеров

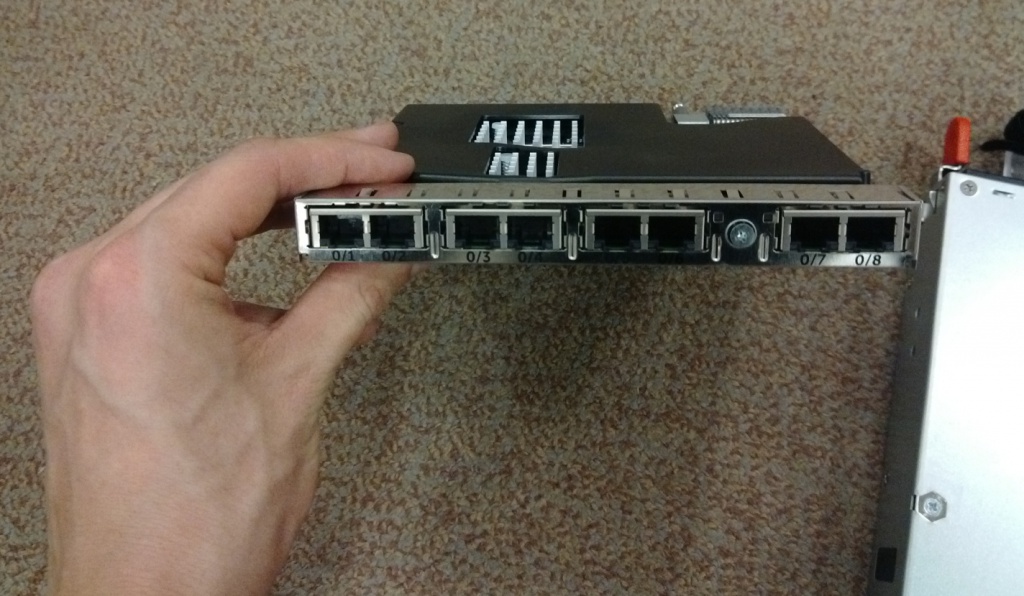

Как мы писали в начале Dell PowerEdge VRTX имеет встроенный коммутатор 1GbE, в базовой комплектации имеет 8 внешних портов 1GbE. Коммутатор, кстати, крепится к плате сквозным болтом между 0/6 и 0/7 портами.

Коммутатор  крепится к плате сквозным болтом между 0/6 и 0/7 портами.

Над кулерами справа – 2 порта управления (Active/Standby) и COM-порт для подключения к системе.

8 карточных слотов позволяют установить до 8 плат расширения.

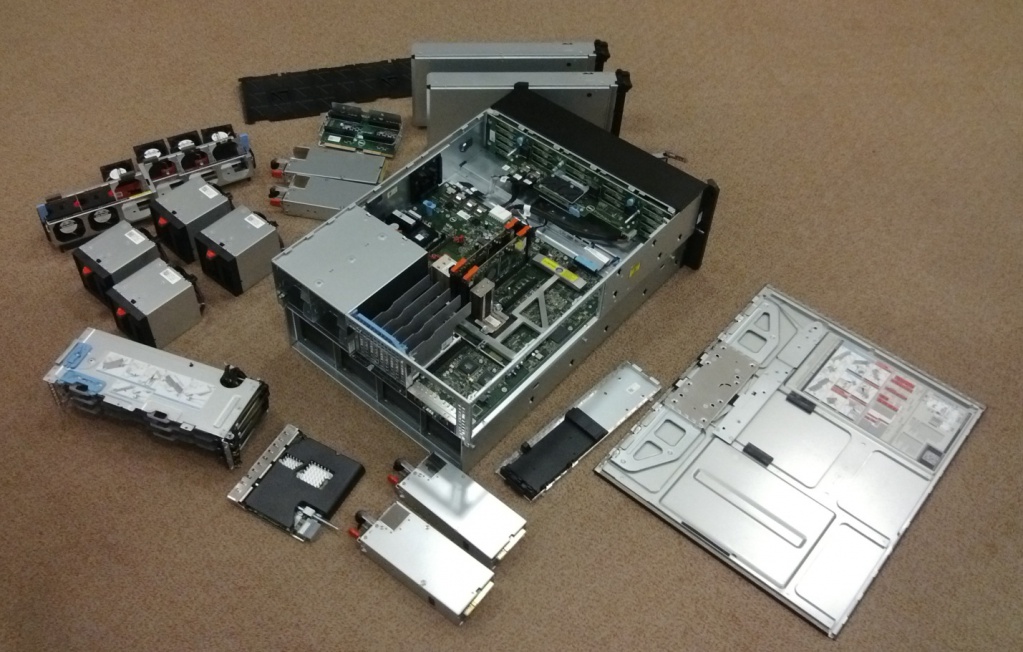

Разобрали мы почти всю корзину, теперь её как пазл надо собрать обратно, так как уже пора устанавливать в стойку.

Теперь собираем корзину

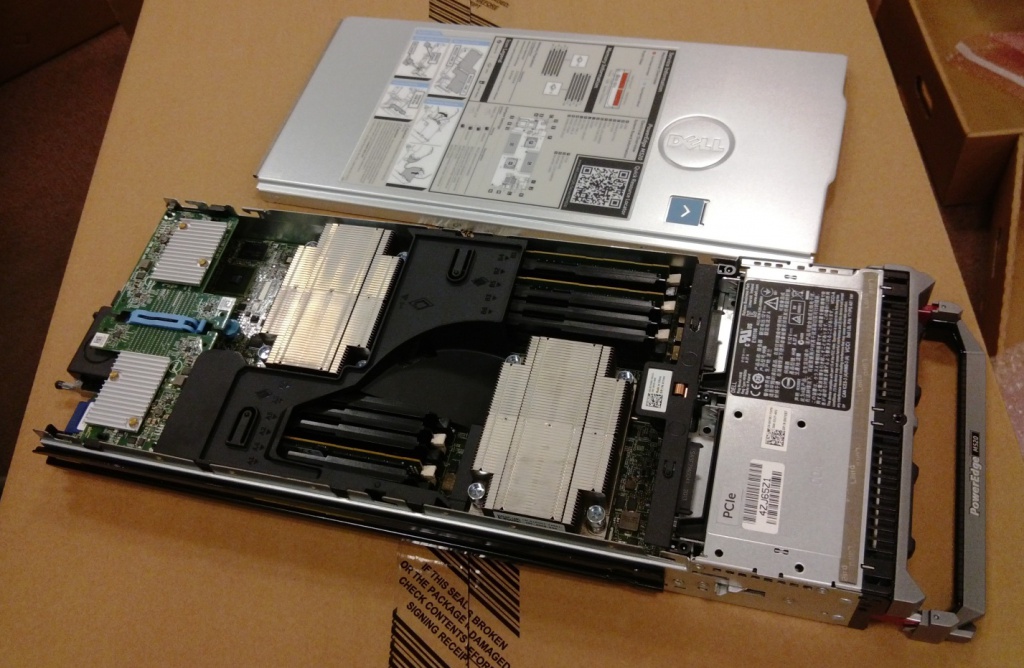

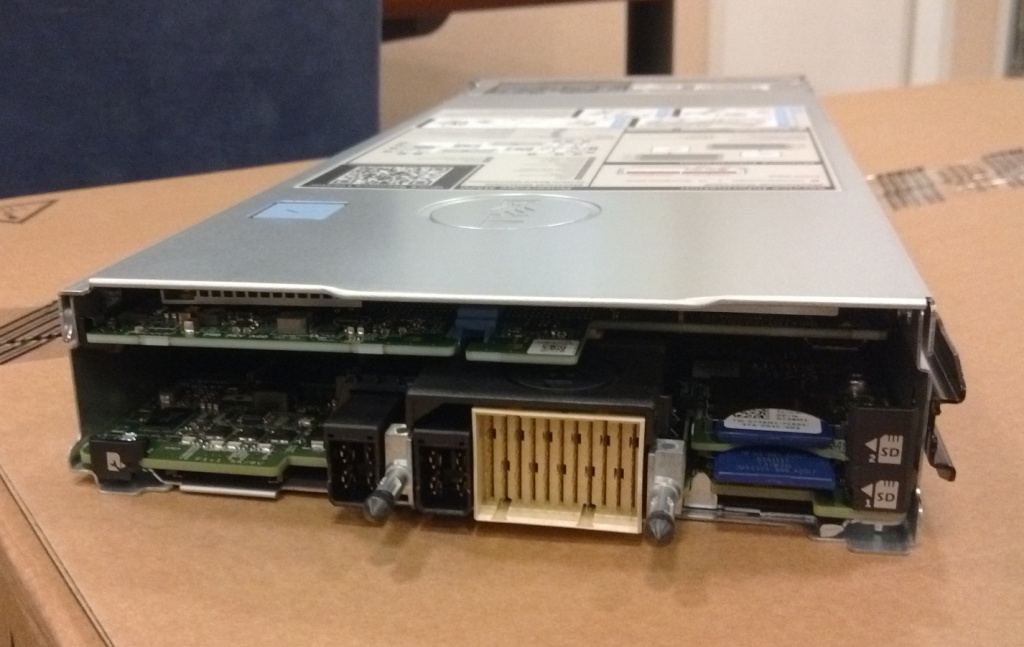

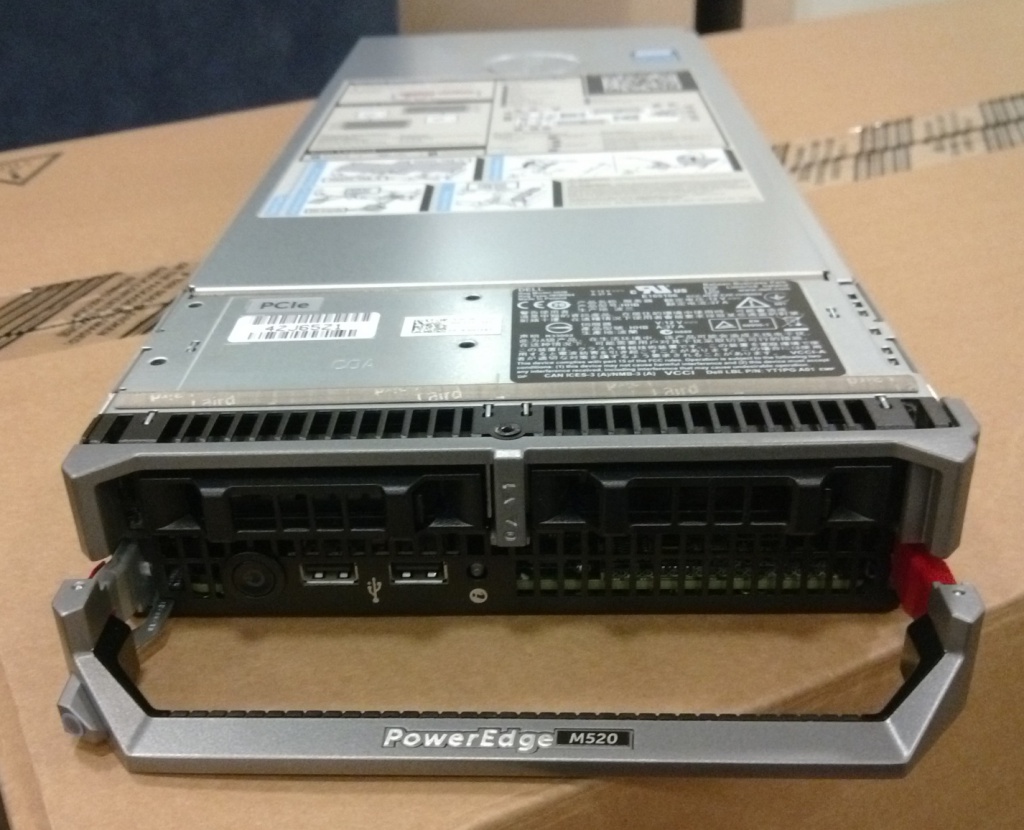

Совсем забыли про блейд-сервера. Вот, собственно, представляем один из них:

Блейд сервер

Блейд сервер

Блейд сервер

Без серверов (хоть немного сбросить вес) устанавливаем корзину в стойку на оригинальные рельсы Dell. Как они ещё выдерживают…

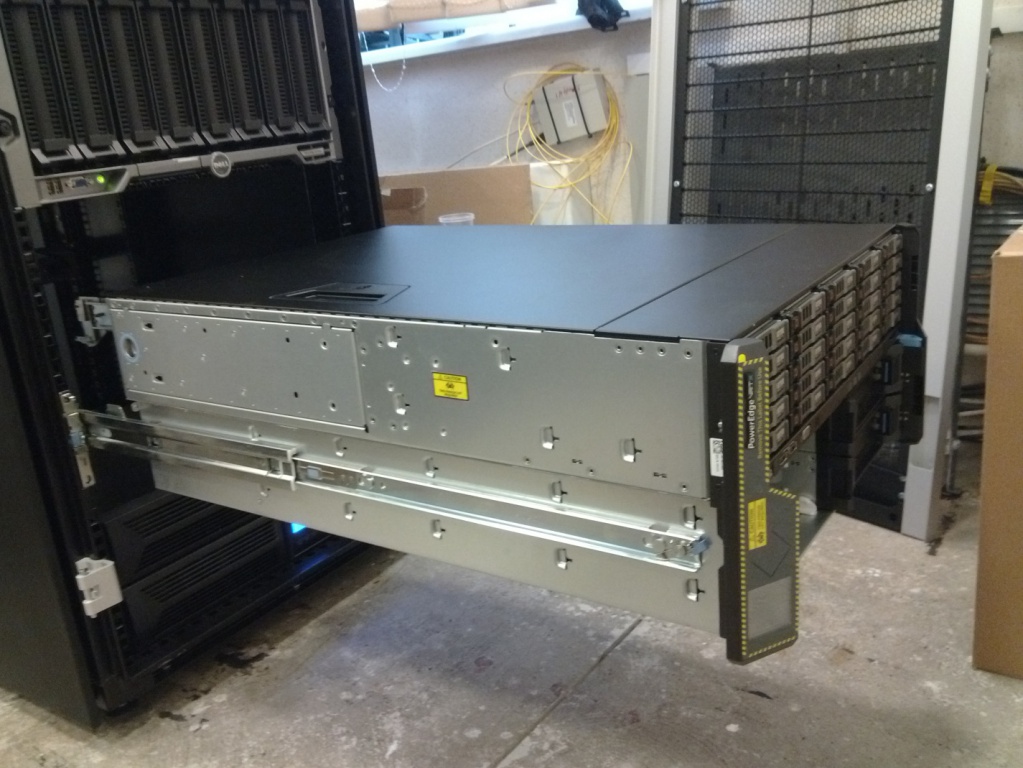

Устанавливаем корзину без серверов

Задвигаем в стойку и устанавливаем серверные модули.

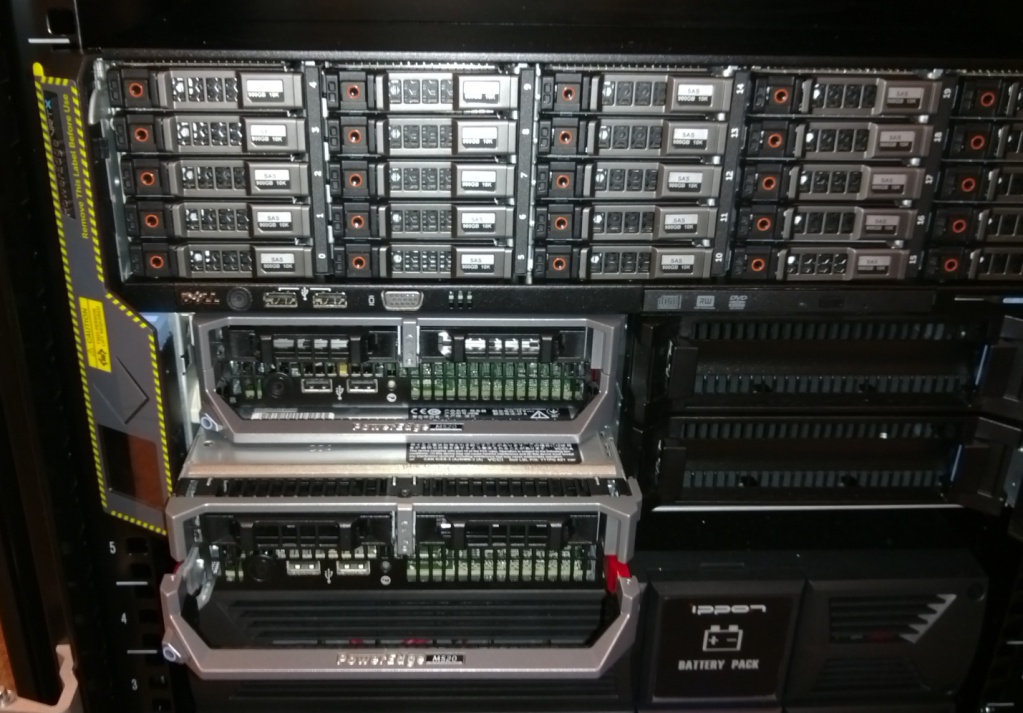

Задвигаем в стойку и устанавливаем серверные модули

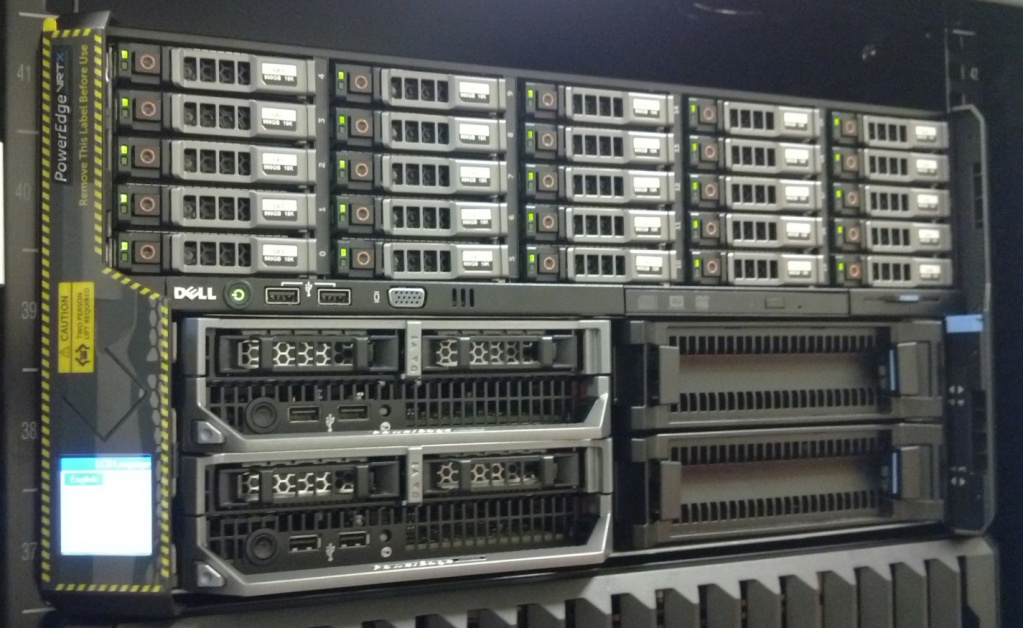

Изначально может было и не заметно, но когда вы включите корзину – загорится LCD дисплей. Через него можно произвести первоначальные настройки.

Когда корзина включается, загорается LCD дисплей

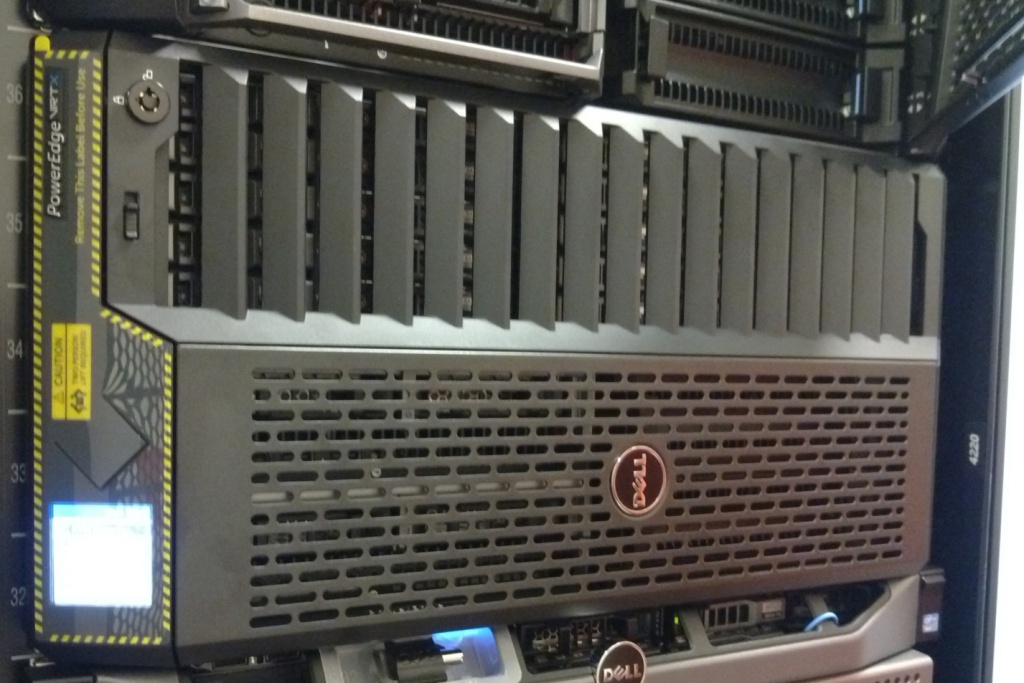

Нам осталось только надеть переднюю защитную панель и полюбоваться красотой дизайна.

Красивый дизайн передней защитной панели

Целиком же в ходе работ по этому проекту мы собрали целую стойку Dell, наполненную серверами Dell, библиотеками Dell PowerVault TL2000, дисковой корзиной Dell и тремя Dell PowerEdge VRTX.

Как я уже говорил вначале, Dell PowerEdge VRTX – идеальное решение для удаленных офисов и филиалов. В нашем случае мы смонтировали их всех в одну стойку для первоначальной настройки. По завершению работ все три Dell PowerEdge VRTX разъедутся по территории РФ для выполнения возложенных на них обязанностей.

И в завершение моего обзора предлагаю полюбоваться на красоту огней оборудования Dell и утонченный промышленный дизайн закрытой стойки. По-моему получилось впечатляюще! Update: надо было еще при выключенном свете сфотографировать )

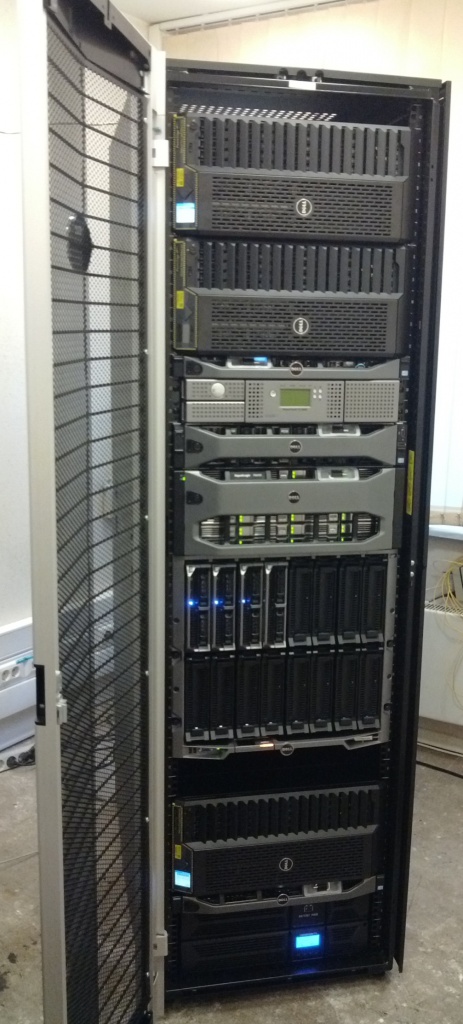

Стойка целиком

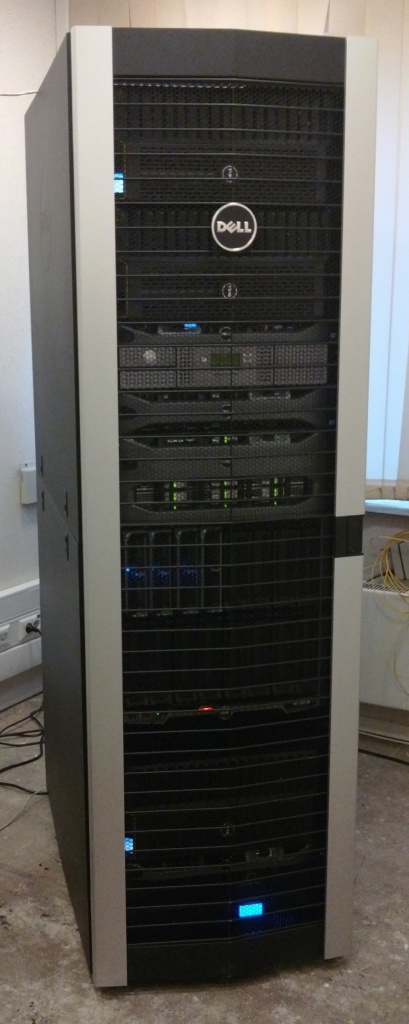

  Утонченный промышленный дизайн

P.S К сожалению, в открытых источниках цен публиковать не можем, но вы можете запросить их у нас.
