Хочу поделиться небольшим опытом организации домашнего сервера на основе платформы Elitegroup (ECS) MS110. Какого-либо внятного обзора данного компьютера я не встретил не только в рунете, но и на зарубежных ресурсах, поэтому хочу восполнить данный пробел.

Итак, решил я дома организовать небольшой сервер — для хранения файлов с доступом к ним с различных домашних устройств, а также для хостинга своих сайтов в процессе их создания и отладки.

Поскольку тема была для меня новая, стал изучать различные варианты. Первым делом — готовые системы NAS. После чтения обзоров и различных отзывов выяснил, что, во-первых, данные системы относительно дороги, маломощны (память, процессор) и на них нельзя поставить любой желаемый софт.

Пример – относительно недорогие 1-2 дисковые решения Sуnology (DS112j, DS212j) и QNAP (TS-112, TS-212). Они комплектуются ARM-процессором и небольшим объемом памяти (128 – 256 Мб). Думаю, что в качестве сетевого диска они неплохи, но если их использовать также в качестве веб-сервера, их мощности, я думаю, будет не хватать, поскольку, например, для работы CMS желательно для PHP выделять не менее 128 Мб.

Кроме того, мне хотелось более универсального решения — вдруг по каким-либо причинам я откажусь в дальнейшем от сервера и буду использовать его как обычный компьютер, поэтому я решил собрать компьютер сам.

Мои требования:
– максимально тихий – следовательно, сервер должен оснащаться внешним блоком питания питания, чтобы можно было рассчитывать на безвентилляторную конфигурацию;
– с низким энергопотреблением;
– и чтобы можно было установить хотя бы один жесткий диск формата 3,5" (по соображениям объема, ибо диски 2,5’’ пока не делают размером 2 – 3 Тб);
– приемлемая цена.

Пересмотрел весь Яндекс Маркет и ничего не нашел. Проблема была в том, что корпуса, комплектующиеся внешним блоком питания, не предназначались для установки 3,5" жестких дисков.

Тут я обратил внимание на компьютеры – платформы (barebone). Эти системы по сути — готовые компьютеры, в которых отсутствуют какие либо компоненты — как правило, диски, память. В итоге я выбрал Elitegroup (ECS) MS110 за 5100 рублей (Олди).

К этому компьютеру я приобрел 1 модуль памяти 2 ГБ Kingston 1333 МГц (425 рублей) и жесткий диск Western Digital WD20EARX Caviar Green, SATA III) объемом 2 терабайта (3800 рублей).

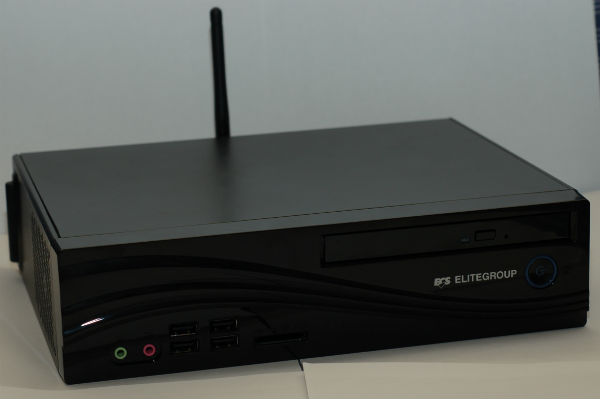

Домашний сервер на основе платформы ECS MS110

Технические характеристики

Процессор: Intel Atom D525 (1M кэш, 1.80 ГГц);
Чипсет: Intel NM10;
Память: В комплект не входит. Есть два слота для SO-DIMM DDR3. Как я понял, поддерживается всего до 8 ГБ 800MHz DDR3 SDRAM;
Видео: Встроенная графика Intel HD;
Звук: Встроенный 6-канальный аудиокодек;
Сетевая карта: Realtek RTL8101E/RTL8102E PCI (10/100 Мбит);
Wi-Fi: Ralink RT3090 (mini-PCIE);
DVD/CD-RW привод: Lite-On 8A5S.

Комплектация

— сам компьютер;
— блок питания;
— антенна Wi-Fi;
— подставка для вертикальной установки;
— техническое руководство и руководство по сборке.

Корпус компьютера небольшой — примерно как книга среднего формата (270 мм x 70 мм x 205 мм). С помощью подставки в комплекте он может быть установлен вертикально.

Домашний сервер на основе платформы ECS MS110

На передней панели расположены 4 разъема USB 2.0, гнездо для наушников и микрофона. Кроме того, имеется устройство чтения различных флэшек: SD / SDHC / MMC / MMC Plus / MS / MS Pro / MS Pro-HG.

Домашний сервер на основе платформы ECS MS110

На задней панели присутствует решетка вентилятора (единственного в системе).
Разъемы – видео (D-SUB), 3 аудиоразъема, питание, 4 порта USB 2.0, порт Ethernet и гнездо для внешней антенны Wi-Fi.

Домашний сервер на основе платформы ECS MS110

Внешний блок питания небольших размеров с мощностью 60 Вт.

Домашний сервер на основе платформы ECS MS110

Если открыть корпус, то мы увидим, что системная карта расположена внизу, а сверху подвешен контейнер для установки slim-варианта DVD привода и жесткого диска.

Домашний сервер на основе платформы ECS MS110

Сняв контейнер с дисками, мы получим доступ к системной плате.
Как видим, процессор оснащен только пассивным охлаждением, присутствуют два разъема для модулей памяти SO-DIMM, а также Mini-PCIE-разъем, который занят картой WiFi (в работе я ее не задействовал). Других разъемов PCI/PCIE нет, что является платой за компактные размеры и возможность установки HDD диска форм-фактора 3,5’’.

В корпусе установлен один вентилятор, который можно отключить, но в у меня не было необходимости — он работает предельно тихо, выдавая около 1000 оборотов а минуту (данные БИОС).

После окончательной сборки системы единственным источником шума стал жесткий диск, крепления которого не оснащены никакой защитой от вибраций. В результате от установленного на столе компьютера шел басовитый гул, который меня не устраивал. Но стоило компьютер поднять, данный гул исчезал. Чтобы устранить этот шум я использовал самый простой способ: поставил компьютер на скомканные листы бумаги. После этого тихий шум стало слышно только в пределах метра.

На компьютер я поставил систему Ubuntu Server, которая в процессе инсталляции предложила сразу установить Samba и LAMP. Единственной моей задачей было правильно настроить конфигурацию, что было сделано в течение 1 – 2 часов (спасибо интернету).

Подведем итоги того, что мы получили.

Плюсы:
1) Компактный компьютер с одним жестким диском форм-фактора 3,5’’ и с возможностью подключения дополнительных дисков через USB;
2) Достаточно тихий, что позволяет его использовать даже в спальной комнате;
3) Абсолютная свобода в установке и настройке различных операционных систем;
4) Можно использовать не только в качестве сервера.

Минусы:
1) Не предусмотрена многодисковая конфигурация (хотя допускаю, что можно попробовать как-то добавить еще один диск вместо установленного оптического привода);
2) Необходимо обладать минимальными навыками в настройке серверных систем, то есть решение не из коробки.

Автор: svlxxx

  1. Кувалда:

    Суперский вариант) хотя шум меня не особо беспокоит,а наоборот “Душа радуется”
    собрал аналог в старом интеловском корпусе с 3 винтами по 1 тб на FreeBSD доволен))

  2. Merhaba:

    Здравствуйте, пишу с 2021 года. Я использую эту систему, и до сегодняшнего дня у нее не было никаких проблем (сломался 1 жесткий диск, я просто заменил его). Это не очень хороший компьютер для игр, но он может с комфортом выполнять повседневную работу. Он отлично работает с Windows 7, но я думаю, что Windows 10 2015 LTSB будет лучше. Он подойдет для офисного использования, потому что он очень тихий (кстати, можно увеличить скорость вращения вентилятора до 5400 об / мин) и достаточный. Он продавался под торговой маркой Queen в Турции и в настоящее время не продается. Одним словом, цена-производительность компа.
