Корни моей любви к туризму уходят в далекое прошлое, когда мне исполнился первый год жизни — тогда меня первый раз родители взяли в поход в горы. Годы шли, география путешествий множилась, а походный набор оставался примерно одинаковым, за исключением того, что техника обновлялась: палатки стали не брезентовые, а синтетические (гораздо легче и компактнее), спальники стали меньше и теплее, а деревья больше… И только одно, источник света, был без изменений — фонарик с галогеновой лампой. Садились батарейки быстро, а свечи в палатке использовать категорически нельзя, так как палатки горят особенно быстро. Только с появлением достаточно мощных светодиодов проблема начала решаться.
Я вырос, а любовь к туризму осталась — я успел поспать в палатке в Булонском лесу, эта же палатка прикрывала от ветра на Лазурном берегу средиземноморского побережья, укутывался в спальник в Карелии, спал на пенке на южном берегу Крыма. И везде, так или иначе, возникал вопрос организации электроснабжения: зарядить фотоаппарат и камеру, обеспечить питанием ноутбук для продолжения работы, включить музыку (хотя я и не любитель музыки на природе), зарядить шуруповерт (приходилось работать в пути), ну и обеспечить лагерь ночным освещением. В общем, источник энергии нужен всегда.
Я давно увлекаюсь автономными источниками энергии и солнечной энергетикой, о чем даже написал немало публикаций, а в этом году в мои руки попал Мобильный Источник Энергии (МИЭ Travel). Но поскольку это был тестовый экземпляр, было бы неверно писать о нем сразу, но теперь я получил серийный образец и с радостью поделюсь опытом. Это будет особенно интересно в преддверии Нового Года (для меня это оказался отличный подарок) и очень актуально в связи с энергетическими событиями на территории полуострова Крым.

Солнечная энергетика: Чемодан энергии для туриста - 1

Летом, когда состоялся проект ПЛОТ у Алексея Земскова и мне довелось поучаствовать в реализации солнечной электростанции, я увидел тестовый экземпляр мобильной солнечной электростанции.

Сейчас серийный образец мобильной солнечной электростанции выглядит так:

Солнечная энергетика: Чемодан энергии для туриста - 2

Комплектация такого чемоданчика довольно богатая:
1. 4 светодиодных лампы с креплением
2. кабель зарядки от прикуривателя автомобиля
3. кабель зарядки от солнечных батарей (10 м)
4. кабель прямого подключения к аккумулятору
5. кабель подключения к МИВ Crystal (мобильная система очистки воды, о ней напишу отдельно)
6. нож с ножнами и креплением на бедре
7. специальная походная зажигалка

Фотографии комплектации

1. 4 светодиодных лампы с креплением
Солнечная энергетика: Чемодан энергии для туриста - 3
Солнечная энергетика: Чемодан энергии для туриста - 4

2.кабель зарядки от прикуривателя автомобиля
Солнечная энергетика: Чемодан энергии для туриста - 5

3.кабель зарядки от солнечных батарей (10 м)
Солнечная энергетика: Чемодан энергии для туриста - 6

4. кабель прямого подключения к аккумулятору
Солнечная энергетика: Чемодан энергии для туриста - 7

5. кабель подключения к МИВ Crystal (мобильная система очистки воды, о ней напишу отдельно)
Солнечная энергетика: Чемодан энергии для туриста - 8

6. нож с ножнами и креплением на бедре
Солнечная энергетика: Чемодан энергии для туриста - 9

7. специальная походная зажигалка
Солнечная энергетика: Чемодан энергии для туриста - 10

Сам чемодан обладает завидными техническими характеристиками(взято с сайта производителя):
Корпус из особо прочного пластика
Встроенный аккумулятор (АКБ): ёмкость 36 Ач*12 В
Инвертор напряжения: выходное напряжение 220 В, 500 Вт
Солнечный контроллер МРРТ 12/24 В 15 А (позволяет заряжать АКБ и в пасмурную погоду).
Рекомендуемые солнечные панели: выходное напряжение 12В или 24В мощность от 200 Вт (приобретаются отдельно).

Теперь осмотрим чемодан со всех сторон. На каждом торце есть различные разъемы.

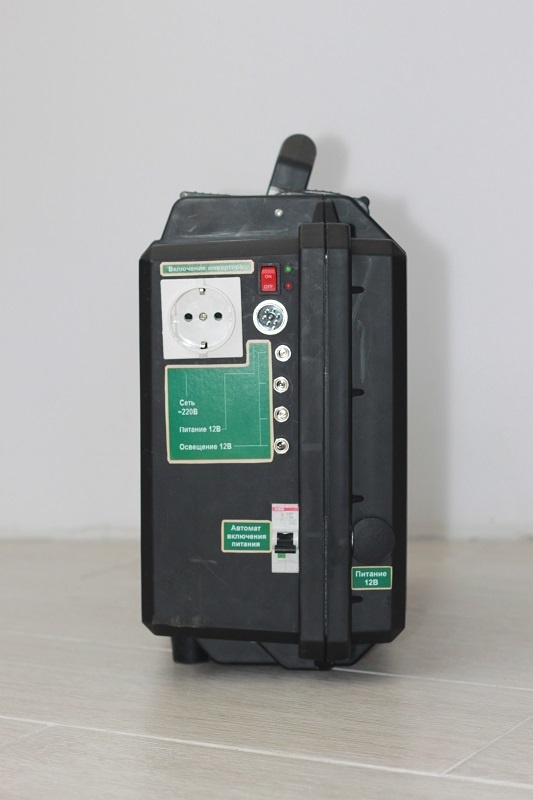

С одной стороны:
1. розетка 220 В
2. Разъем подключения к клеммам авто (кабель 4 в фото выше)
3. 4 разъема для подключения светодиодных ламп
4. обычный разъем автомобильного прикуривателя
5. общий автомат-выключатель всей системы
6. выключатель инвертора 220В с индикаторами работы и перегрузки
Солнечная энергетика: Чемодан энергии для туриста - 11

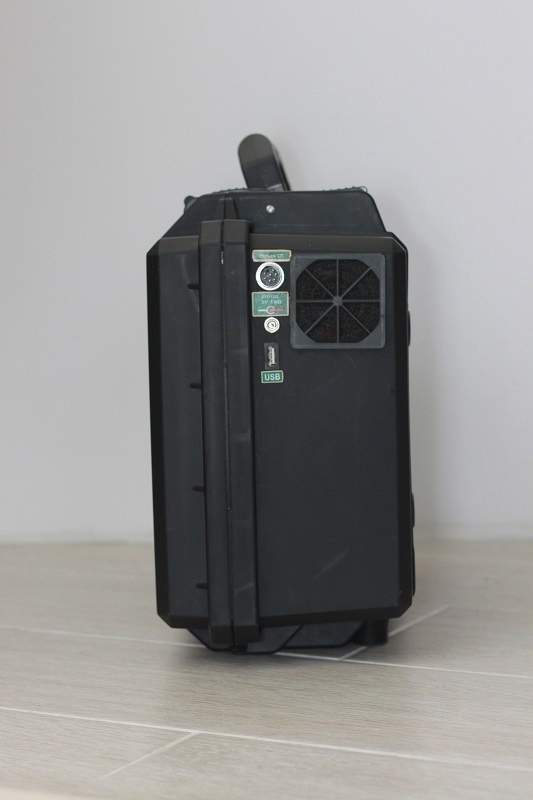

С другой стороны:
1. разъем подключения солнечных панелей
2. разъем подключения внешнего зарядного устройства (подойдет любое зарядное устройство для ноутбука с подходящим разъёмом)
3. разъем USB
4. вентиляционное отверстие
Солнечная энергетика: Чемодан энергии для туриста - 12

Чемодан весит порядка 15 кг, выполнен из крепкого пластика с надежными защелками и имеет довольно компактные габариты.
В видео периодически фигурирует экранчик на верхней части чемодана. На нем отображается текущее напряжение аккумуляторов и баланс тока: если баланс положительный и встроенный аккумулятор заряжается, то цифры будут с положительным значением. Если же потребление энергии будет больше, чем поступление, то значение тока будет отрицательным. Очень любопытно наблюдать за изменением цифр при работе приборов и ярком солнце.
Также надо отметить наличие стандартного автомобильного прикуривателя. Так как у каждого автолюбителя найдется немало техники, заточенной под эксплуатацию в авто, то и этот разъем наверняка не будет пустовать. К примеру, есть автомобильные кипятильники и чайники, телевизоры с питанием от 12В. Лагерь можно оснастить системой видеонаблюдения, подключив к этому чемоданчику видеорегистратор. Да мало ли устройств можно запитать, если не заводя при этом автомобиль?

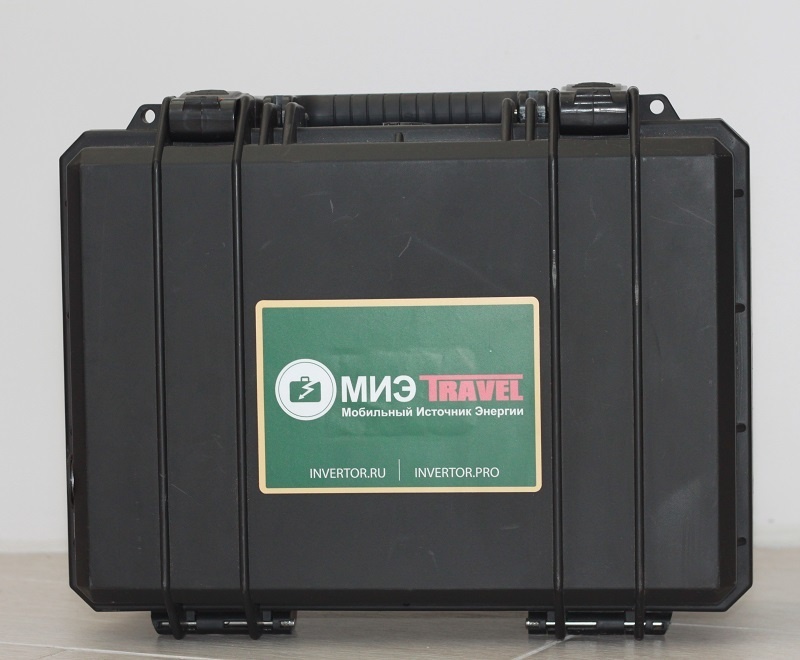

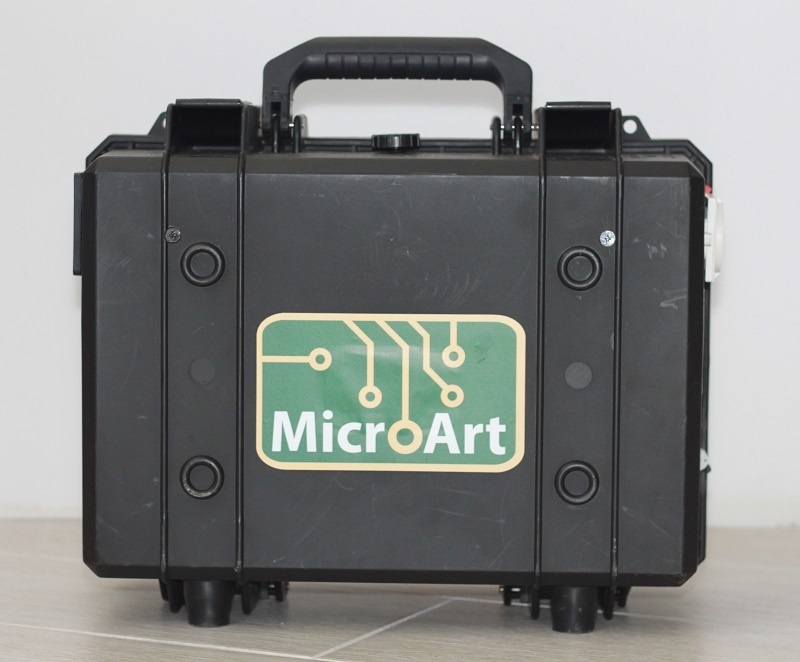

Фотографии с 4 сторон

Солнечная энергетика: Чемодан энергии для туриста - 13
Солнечная энергетика: Чемодан энергии для туриста - 14
Солнечная энергетика: Чемодан энергии для туриста - 15
Солнечная энергетика: Чемодан энергии для туриста - 16

Выше я упоминал, что в комплект поставки входит кабель подключения к прикуривателю автомобиля. Это не только позволяет подзарядить встроенный аккумулятор на ходу, но и задействовать инвертор, оснастив машину розеткой на 220В. Я как-то наблюдал, как в дороге пользовались мультиваркой(мощность 350 Вт):

Солнечная энергетика: Чемодан энергии для туриста - 17

Его можно использовать как носимый аккумулятор с инвертором, так и постоянный источник энергии, как это делали мы летом в лагере. Но для этого надо добавить солнечные панели мощностью до 200 Вт, так как солнечный контроллер на 15А больше просто не сможет обработать. Да и средняя выработка панелей в летний солнечный день составит около 1.5 кВт*ч и этой энергии хватит зарядить аккумулятор, все гаджеты лагеря и еще останется. Надо отметить, что солнечный контроллер обладает поддержкой MPPT, а значит, солнечные батареи можно подключать последовательно для большего напряжения, что в целом увеличивает КПД системы (меньший ток, тоньше провода, меньше потери, возможность зарядки при рассеянном свете). Солнечные батареи можно выбрать любые, но со стеклянным покрытием они довольно таки габаритные и тяжелые, а производитель предлагает компактную сдвоенную солнечную панель — ее толщина в сборе не превышает 4 сантиметров — это в самом широком месте и только из-за металлической ножки. Весь комплект легко помещается даже в багажнике компактного автомобиля. Я перевозил ее на Mitsubishi Colt.
Солнечная энергетика: Чемодан энергии для туриста - 18

Ради эксперимента я попробовал завести автомобиль от этого чемоданчика. Чтобы было честно, машина всю ночь простояла на морозе, аккумулятор сняли и подключили чемодан. Что из этого вышло-на видео:

Ноутбуки, телефоны и фотоаппараты заряжались исправно, но стало любопытно, как чемоданчик перенесет работу с электроинструментом. Испытания начались с электролобзика и болгарки:

Видео наглядно демонстрирует работу электроинструментов и самостоятельную перезагрузку чемоданчика даже после перегрузки. В случае с болгаркой вопрос решился просто: меньший нажим и аккуратная работа с оборотами двигателя позволили, в конечном итоге, перепилить лист, а затем и арматуру.

Походы иной раз бывают на заметном удалении от цивилизации и на довольно продолжительное время, поэтому возникла мысль запустить от чемоданчика хлебопечь, ведь гораздо проще выпечь хлеб на месте, чем каждые несколько дней ездить в ближайший населенный пункт за свежим хлебом. Хлебопечь у меня Moulinex Uno с заявленной мощностью 700 Вт. Напомню, что чемоданчик Микроарт МИЭ оснащен инвертором на 500 Вт. Эксперимент вышел интересный. Пока прогревался ТЭН в хлебопечке, инвертор периодически уходил в перегруз, но через мгновенье включался и хлебопечь продолжала работать. Когда же ТЭН нагрелся и потребляемая мощность несколько снизилась, инвертор перестал выключаться. Надо предупредить, что за время выпечки (3 часа) хлебопечь потребляет около 600-650 Вт*ч, то есть солнце должно светить очень хорошо, чтобы восполнять энергию в аккумуляторах, которой всего 432 Вт*ч, если высадить аккумуляторы полностью. Поэтому надо либо подключить чемоданчик к автомобильному аккумулятору, либо подогнать запуск выпечки к ясной и солнечной погоде, чтобы солнечные батареи трудились вовсю.
С помощью ваттметра я зафиксировал мощность, при которой инвертор уходил в перегруз: 539 Вт.

Солнечная энергетика: Чемодан энергии для туриста - 19

Заключение
В целом, устройство показало себя очень стабильным и производительным: возможности питания инструментов и приборов вполне достаточны для походного варианта, несколько способов зарядки не оставят без электричества, а богатая комплектация позволит и машину завести, и лагерь осветить, и костер разжечь, и мясо для шашлыка нарезать (не забываем про турбо-зажигалку и нож). Полагаю, что комплект чемодана и тонких солнечных панелей пополнит мой походный скарб без особого ущерба места в багажнике, а вопрос с энергообеспечением будет снят надолго.

Напоследок, несколько фотографий летней эксплуатации этой мобильной электростанции. Полный туристический комплект:

Солнечная энергетика: Чемодан энергии для туриста - 20

Комплект в работе:

Солнечная энергетика: Чемодан энергии для туриста - 21

Вид с воды на лагерь:

Солнечная энергетика: Чемодан энергии для туриста - 22
