Крадущийся в тени или поиски того света

в 7:40, , рубрики: Delphi, Pascal, графический дизайн, Дизайн игр, Работа с 3D-графикой, разработка под windows, шейдеры

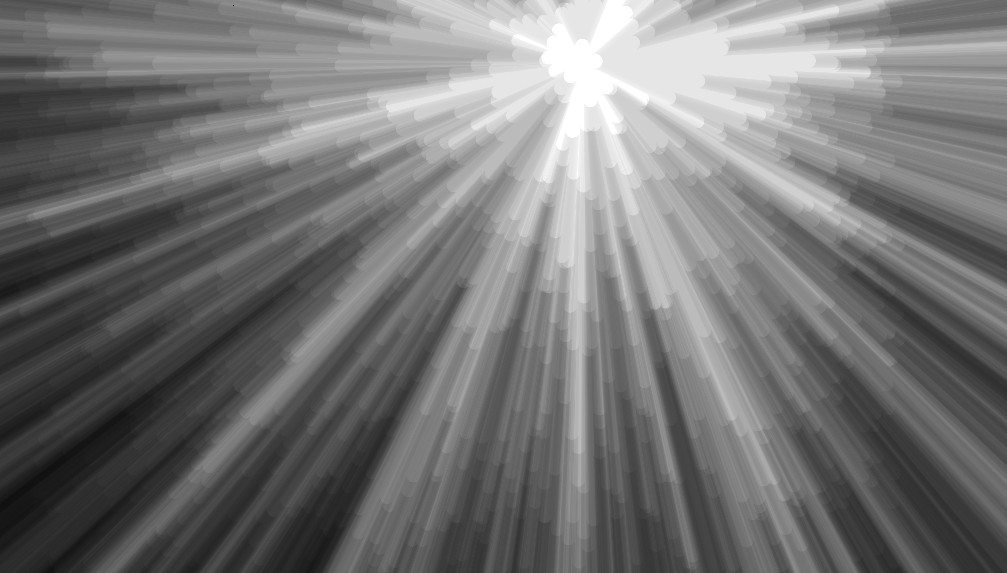

Крадущийся в тени или поиски того света - 1

Assembler – мой любимый язык, … но жизнь так коротка.

Продолжаю цикл изысканий по вопросу подходящих теней для некоторого рогалика. После публикаций раз и два несколько поостыл к данной теме, но эффект незавершенного действия побуждает меня возвращаться к маранию пикселей, и завершить гештальт.

Зная себя, я уверен, что игра едва получит своё воплощение, но возможно кого-то из общественности заинтересуют мои наработки на этом тернистом пути. И так приступим.

Уже в конце прошлого цикла подходил к пониманию, что расчёт графики на CPU это уже прошлый век, но природное упрямство твердило: ещё не все возможности использованы, есть ещё варианты интересных решений.

Не воплощённой оставалась обратная трассировка лучей. Точнее её разновидность, где для каждого пикселя изображения (блока пикселей) пробрасывается луч и определяется уровень освещения текущей точки. Сам алгоритм описан в прошлой статье и возвращаться к нему нет смысла. Для обратной трассировки лучей код был ещё более упрощен, убрана полностью вся тригонометрия, что в перспективе могло дать приемлемый результат.

Pascal

const tile_size = 32;                // размер тайла
      tile_size1 : single = 0.03125; // 1/32 - обратный размер тайла
      block_size = 4;		     // Ширина/высота блока в пикселях

      Size_X:Byte = 32; // Количесво тайлов по X
      Size_Y:Byte = 24; // Количесво тайлов по Y
//---------------------------------
function is_no_empty(x,y:Integer):Integer;
begin
  if (x>=0) AND (x<Size_X) AND (y>=0) AND (y<Size_Y) then
  begin
    if map[x,y]=1 then
    begin
        is_no_empty:=1;
    end
    else
    if map[x,y]=2 then
    begin
        is_no_empty:=2;
    end
    else
     is_no_empty:=0;
  end
  else
    is_no_empty:=-1;
end;
//---------------------------------
function crossing(r_view, x,y:Single; xi,yj, i,j:Integer):Byte;
var di,dj,ddi,ddj :Shortint; // коэффициенты смещения
    k,i2,j2 :integer;        // индексы хранения ячейки
    key:Boolean;
    last_k, transp_key :Byte;
    sum_lenX,sum_lenY, Dx,Dy,Dx1,DY1, l :Single; // сумматоры
    sec1,cosec1, temp_x,temp_y, dx0,dy0 :Single; // временные переменные
    i0,j0 :Integer;          // индекс тайла в который нужно прийти
begin
  temp_x := i*block_size;
  temp_y := j*block_size;
  i0 := trunc(temp_x * tile_size1);
  j0 := trunc(temp_y * tile_size1);
  l  := sqrt(sqr(temp_y-y) + sqr(temp_x-x)) + 0.0000001;

  transp_key := 0;
  // Затемнение когда внутри объекта
  if is_no_empty(xi,yj)>0 then
    inc(transp_key);

  if (xi=i0) and (yj=j0) then
  begin
    crossing := min(255,transp_key*64+ l * r_view);
    exit;
  end;

  dx0 := (temp_x-x)/l+0.0000001;
  dy0 := (temp_y-y)/l+0.0000001;

  key    := False;
  last_k :=0;

  // Инициализация направления
  if dx0<0 then
    begin di :=-1; ddi:= 0; end
  else
    begin di := 1; ddi:= 1; end;

  if dy0<0 then
    begin dj :=-1; ddj:= 0; end
  else
    begin dj := 1; ddj:= 1; end;

  sum_lenX := 0;
  sum_lenY := 0;
  sec1   := 1/dx0;
  cosec1 := 1/dy0;

  // Длина начального плеча по Х и Y
  temp_x := x-(xi+ddi) * tile_size ;
  temp_y := y-(yj+ddj) * tile_size ;
  Dx := sqrt(sqr(temp_x) + sqr(temp_x * sec1 * dy0));
  DY := sqrt(sqr(temp_y) + sqr(temp_y * cosec1 * dx0));

  // Длина плеча по Х и Y
  Dx1 := abs(tile_size * sec1);
  Dy1 := abs(tile_size * cosec1);

  repeat
  if sum_lenX+DX < sum_lenY+DY then
    begin
      xi += di;
      k := is_no_empty(xi,yj);
      sum_lenX += DX;
      if DX<>Dx1 then DX := Dx1;
    end
    else
    begin
      yj += dj;
      k := is_no_empty(xi,yj);
      sum_lenY += DY;
      if DY<>Dy1 then DY := Dy1;
    end;

    if key Then
    begin
      if  (xi<>i2) Or (yj<>j2) then
      begin
        // стена (дальше не расчитываем)
        if last_k=1 then
        begin
          crossing := 255;
          exit;
        end;
        // множество препятствий (дальше не расчитываем)
        if transp_key>2 then
        begin
          crossing := 255;
          exit;
        end;
        inc(transp_key);
        key:= false;
      end;
    end;

    if k>0 then
    begin
      i2:=xi;
      j2:=yj;
      key:=true;
      last_k:=k;
    end;

    // Обнаружили искомый тайл
    if (xi=i0) and (yj=j0) then
    begin
      crossing := min(255, transp_key*64+ l * r_view);
      exit;
    end;
  until k=-1; // Вышли за границу карты
end;
//---------------------------------
..................
x0:= mouse_x;
y0:= mouse_y;
// Деление выносим за функцию для оптимизиции
x1 := x0 div tile_size;
y1 := y0 div tile_size;

koef := tile_size div block_size;

// Для каджого пикселя вызываем трасировку (в данном случае для блока пикселей)
for j:=0 to Size_Y * koef do
  for i:=0 to Size_X * koef do
    picture_mask.SetPixel(i, j, BGRA(0,0,0,crossing(x0, y0, x1, y1, i, j)));
..................

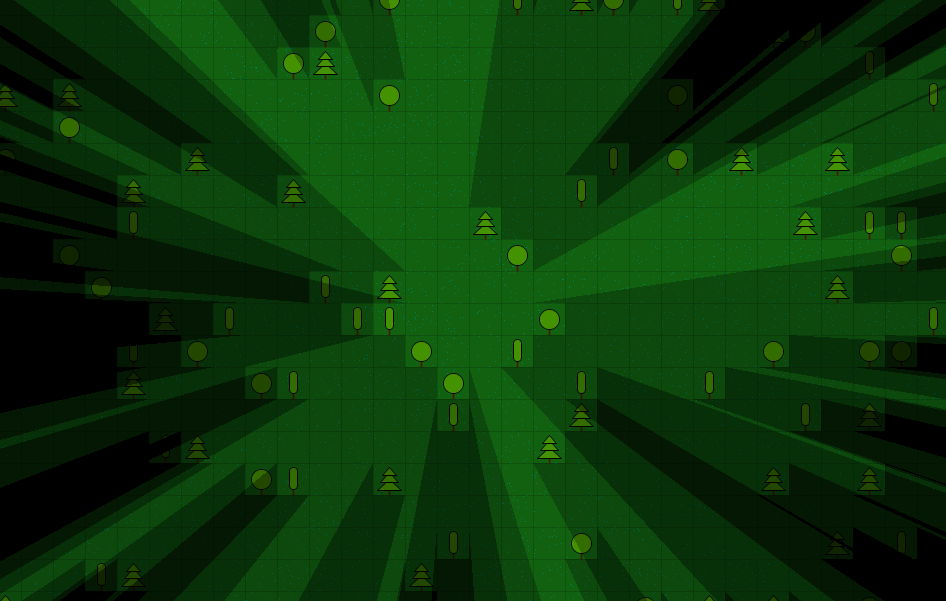

Увы, результат оказался много хуже ожиданий, стоило картинку развернуть на полный экран, FPS стремился к единицам.

Крадущийся в тени или поиски того света - 2

Группировка пикселей в макроблоки для уменьшения расчётов и применение последующего сглаживания, ненамного, улучшали производительность. Эффект откровенно не нравился от слова совсем.

Крадущийся в тени или поиски того света - 3

Алгоритм отлично параллелился, но задействовать множество потоков не имело смыла, эффект казался много хуже, чем в прошлой статье, даже при лучшем качестве картинки.
Это оказался тупик. Нужно было признать, CPU в расчёте графики в моих глазах себя исчерпал. Занавес.

Отступление 1

За последние десяток лет практически отсутствует прогресс в развитии процессоров общего назначения. Если подходить со стороны пользователя, то максимальный замеченный прирост производительности составляет не более 30% на ядро. Прогресс, мягко говоря, незначительный. Если опустить расширение длины векторных инструкций, и некоторого ускорения конвейерных блоков, то это увеличение числа рабочих ядер. Безопасная работа с потоками, то ещё удовольствие, а далеко не все задачи можно успешно параллелить. Хотелось бы иметь рабочее ядро, пусть одно, но раз так в 5-10 быстрее, но как говориться, увы и ах.
Здесь на Хабре есть отличный цикл статей «Жизнь в эпоху «тёмного» кремния», который объясняет некоторые предпосылки к текущему состоянию дел, но и возвращает с небес на землю. В ближайшее десятилетие можно не ожидать сколько-нибудь значительного роста вычислений в расчёте на одно ядро. Зато можно ожидать дальнейшее развитие количества ядер GPU и их общее ускорение. Даже на моём стареньком ноутбуке ориентировочная суммарная производительность GPU в 20 раз выше чем одного потока CPU. Даже если эффективно загрузить все 4 ядра процессора, это много меньше чем хотелось бы.
Отдаю дань разработчикам графики прошлого, которые делали свои шедевры не имея аппаратных ускорителей, настоящие мастера.

Итак, разбираемся с GPU. Для меня оказалось несколько неожиданно, что в настоящей практике мало кто просто разбрасывается полигонами по форме. Все мало-мальски интересные вещи создаются с использованием шейдеров. Отбросив готовые 3D движки, попробовал изучить потроха технологии как они есть на глубинном уровне. Те же процессоры тот же ассемблер, только несколько урезанный набор команд и своя специфика работы. Для пробы остановился на GLSL, С- подобный синтаксис, простота, множество обучающих уроков и примеров, в том числе и на хабре.
Поскольку я в основном привык писать на Pascal, встала задача как подключать OpenGL
к проекту. Мне удалось найти два способа подключения: библиотека GLFW и заголовочный файл dglOpenGL. Единственное в первом я не смог подключить шейдеры, но видимо это от кривизны моих рук.

Отступление 2

Многие знакомые спрашивают меня почему я пишу на Pascal? Очевидно, это вымирающий язык, его сообщество неуклонно падает, развития почти нет. Низкоуровневые системщики предпочитают С, а прикладники Java, Python, Ruby или что там сейчас на пике.
Для меня Pascal сродни первой любви. Два десятка лет назад ещё во времена Turbo Pascal 5.5, он запал мне в душу и с тех пор шагает со мной по жизни, будь это Delphi или в последние годы Lazarus. Мне нравится предсказуемость языка, относительная низкоуровневость (ассемблерные вставки и просмотр инструкция процессора), совместимость с С. Главное что код собирается и выполняется без проблем, а то что не модный, устарел, и нет некоторых фич, это ерунда. Поговаривают, есть люди, что всё ещё на LISP пишут, а ему вообще за пол века.

Итак, окунёмся в разработку. Для пробного шага не будем брать точные реалистичные модели затенения, а попробуем реализовать то что уже пробовали ранее, но уже с производительностью GPU, так сказать для наглядного сравнения.

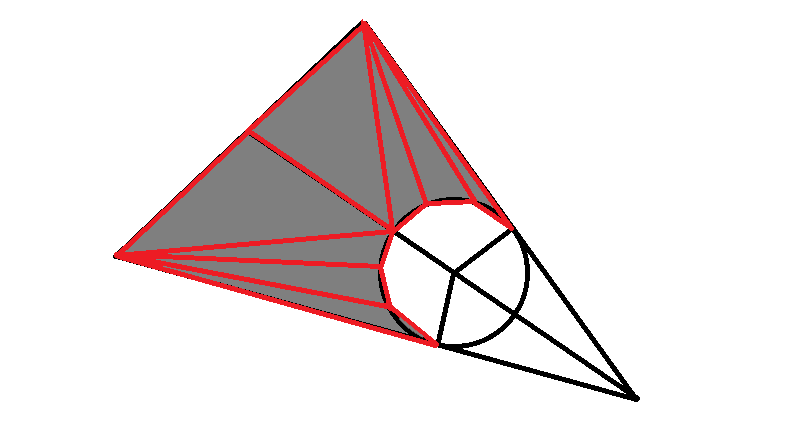

Изначально думал получить тень примерно такой формы, для объекта используя треугольники.

Крадущийся в тени или поиски того света - 4

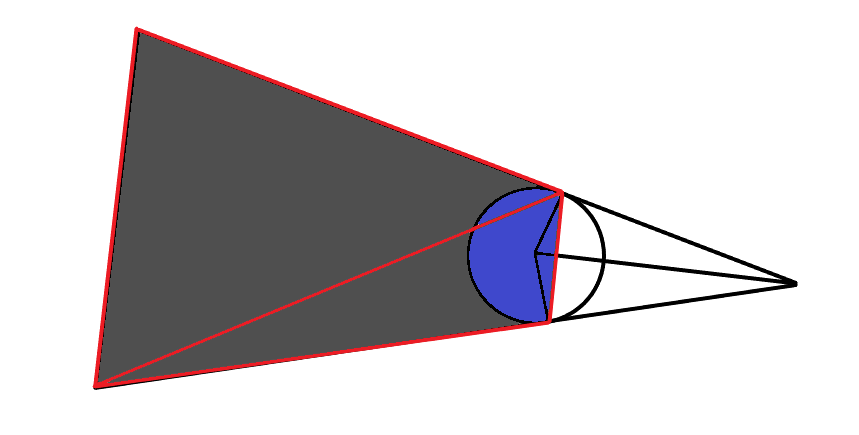

Для создания эффекта гладкой окружности нужна масса полигонов. Но что, если использовать треугольники по минимуму, использовав пиксельный шейдер для создания отверстия в фигуре. Идея ко мне пришла после прочтения статьи уважаемого мастера, в которой открылась возможность создавать сферы шейдером.

Крадущийся в тени или поиски того света - 5

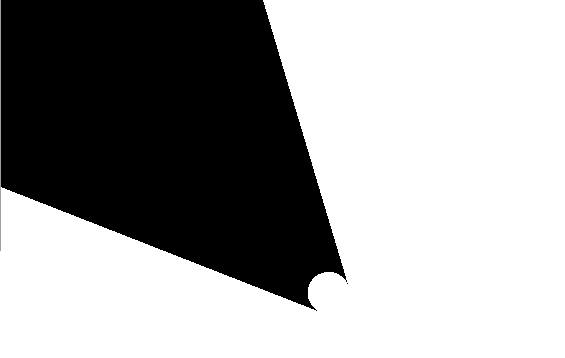

Если продлить треугольник за границы экрана, то в итоге получается такое:

Крадущийся в тени или поиски того света - 6

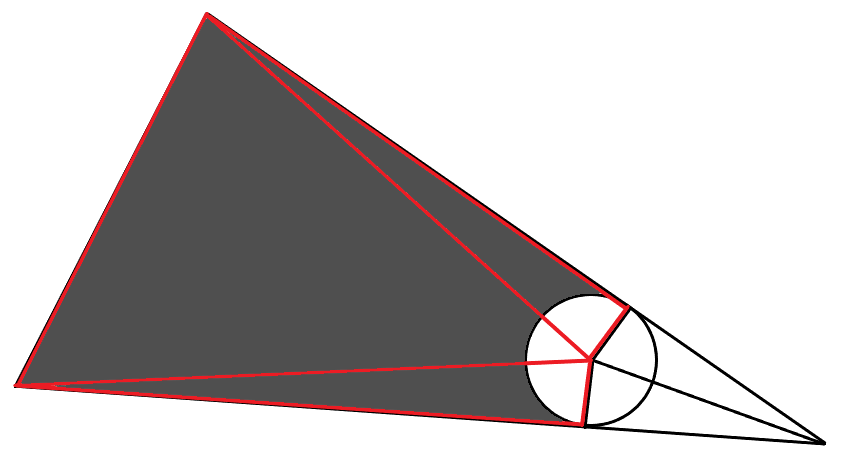

Границы тени получились очень жёсткими и к тому же ступенчатыми. Но есть способ как получить приемлемый результат не используя суперсэмплинг, это использование сглаженных границ. Для этого немного изменим схему. Углы полигонов в местах пересечения касательной к окружности сделаем прозрачными.

Крадущийся в тени или поиски того света - 7

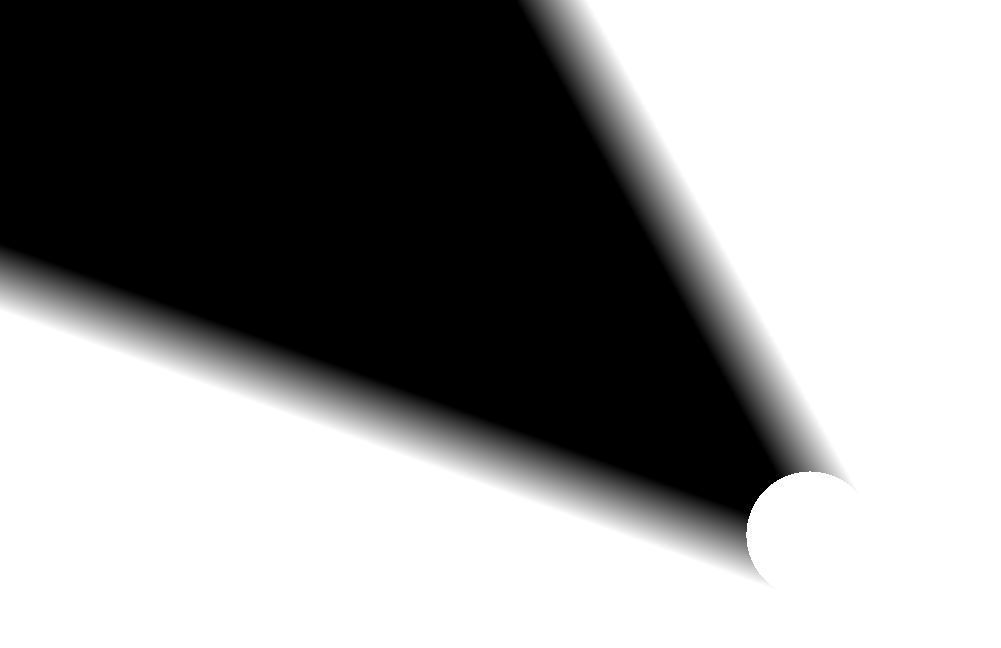

Результат, лучше, но всё ещё выглядит неестественно.

Крадущийся в тени или поиски того света - 8

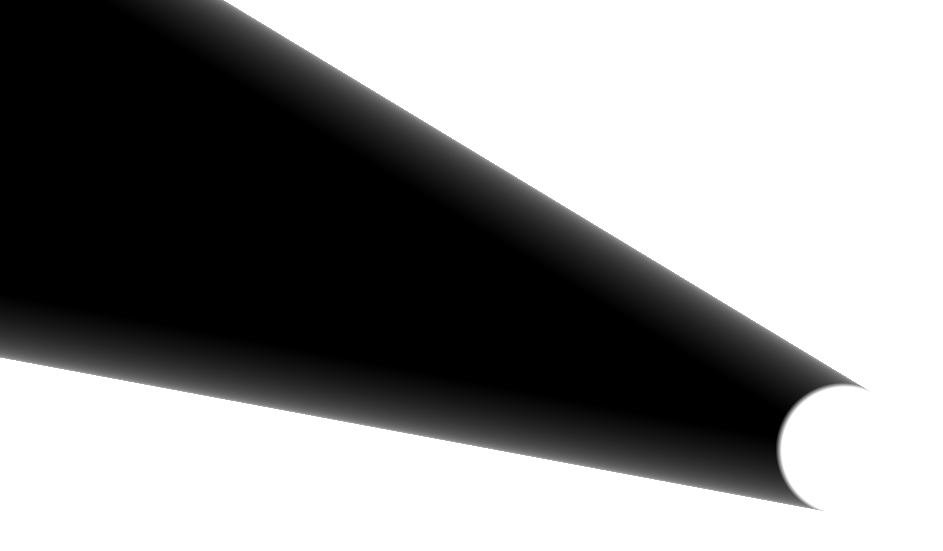

Добавим небольшое сглаживание окружности для придания мягкости, а также изменим вид градиента с линейного на степенной.

Крадущийся в тени или поиски того света - 9

Вполне приемлемый результат.
И в итоге добавим на форму объекты имитирующие препятствия.

Крадущийся в тени или поиски того света - 10

Код шейдера

// Вершинный шейдер

#version 330 core
layout (location = 0) in vec2 aVertexPosition;
void main(void) {
gl_Position = vec4(aVertexPosition.xy, 0, 1.0);
}

// Шейдер геометрии

#version 330 core
layout (points) in;
layout (triangle_strip, max_vertices = 5) out;
uniform mat4 uModelViewMatrix;
uniform float uRadius;
uniform vec2 uHeroPoint;
out float fTransparency;
out vec2 vCenter;
void main(){
vCenter = gl_in[0].gl_Position.xy;
vec2 d = uHeroPoint - vCenter;
float l = length(d);
float i = uRadius / l;
float ii = i*i;
float ij = i * sqrt(1 - ii);
vec2 p1 = vec2(vCenter.x + d.x*ii - d.y*ij , vCenter.y + d.x*ij + d.y*ii);
vec2 p2 = vec2(vCenter.x + d.x*ii + d.y*ij , vCenter.y - d.x*ij + d.y*ii);
d = uHeroPoint - p1;
vec2 p3 = vec2(p1 - d/length(d)*1000000);
d = uHeroPoint - p2;
vec2 p4 = vec2(p2 - d/length(d)*1000000);
fTransparency = 0;
gl_Position = uModelViewMatrix * vec4(p1, 0, 1);
EmitVertex();
fTransparency = 1;
gl_Position = uModelViewMatrix * vec4(p3, 0, 1);
EmitVertex();
gl_Position = uModelViewMatrix * vec4(vCenter, 0, 1);
EmitVertex();
gl_Position = uModelViewMatrix * vec4(p4, 0, 1);
EmitVertex();
fTransparency = 0;
gl_Position = uModelViewMatrix * vec4(p2, 0, 1);
EmitVertex();
EndPrimitive();
}

// Фрагментный шейдер

#version 330 core
precision mediump float;
varying float fTransparency;
varying vec2 vCenter;
uniform float uRadius;
uniform vec2 uScreenHalfSize;
uniform float uShadowTransparency;
uniform float uShadowSmoothness;
out vec4 FragColor;
void main(){
float l = distance(vec2((gl_FragCoord.xy - uScreenHalfSize.xy)/uScreenHalfSize.y), vCenter.xy);
if (l<uRadius) {discard;}
else {FragColor = vec4(0, 0, 0, min(pow(fTransparency, uShadowSmoothness), (l-uRadius)/uRadius*10)*uShadowTransparency);}
}

Надеюсь было познавательно,

Ваш покорный слуга, терзатель пикселей, Rebuilder.

Прилагаю небольшое демо. (EXE Виндовс)

P.S. Заголовок статьи содержит пасхалку, отсылка к трилогии Хроники Сиалы. Отличное произведение в стили фентези, о злоключениях роги, от Алексея Пехова.
