В этой статье вы узнаете как Arduino Mega Server работает со временем и как можно создавать проекты на Ардуино, которые имеют привязку к реальному времени, вне зависимости от того, установлен ли в них «железный» RTC-модуль или нет. Все вопросы работы с реальным временем на Ардуино будут подробно разобраны и после прочтения этой статьи вы станете настоящим «мастером часовых дел».

Суть вопроса

Любой мало-мальски серьёзный проект на Ардуино должен иметь представление о текущем реальном времени. Например, показания датчиков должны быть привязаны ко времени (иначе никакой статистики и даже элементарных графиков невозможно будет построить), контроллер должен производить те или иные действия в зависимости от текущего времени суток, выходных, праздников и т. д. Если ваш контроллер не имеет представления о реальном времени, то он превращается в простой автомат, который может производить только элементарные действия по жёстко заданной программе.

Поскольку Arduino Mega Server это мощная и развитая система, то такое положение дел (отсутствие работы с реальным временем) меня, да и всех остальных пользователей системы, никак не могло устроить. Поэтому вопрос интеграции в систему RTC был одним из первых на повестке дня.

Виртуальные часы реального времени

Всё бы ничего, но ни у меня, ни у большинства пользователей AMS не было того самого «железного» модуля RTC, поэтому было принято решение сделать «ход конём» и, в качестве временной меры, организовать часы реального времени, работающие внутри системы, без настоящего физического модуля. Что и было с успехом реализовано.

Итак, как организовать виртуальный RTC, без настоящего модуля. Существует замечательная библиотека Time Library которая и выполняет львиную долю работы по обеспечению нас точным временем. Для начала работы с ней, её нужно скачать, разархивировать и поместить на стандартное место всех библиотек среды Arduino, а именно, в папку:

аrduinolibraries

После этого нам становятся доступны все возможности работы со временем, которые она предоставляет.

Как это работает

Принцип очень простой. Библиотека «запускает» виртуальные часы «внутри» контроллера и предоставляет возможность синхронизировать их множеством способов, на выбор. Вы можете выбрать тот способ, который вам больше подходит. Поскольку Arduino Mega Server это сетевое устройство, то был выбран вариант синхронизации часов через сеть с серверами точного времени. Это могут быть сервера в Интернет или сервера в локальной сети, на которых работает соответствующая служба. Например, в базовом варианте AMS часы синхронизируются с сервером MajorDoMo, и для этого ничего настраивать не нужно, всё работает «из коробки».

Итак, для того, чтобы это заработало, нужно в начале скетча подключить соответствующие библиотеки.

#include <SPI.h>
#include <Ethernet.h>
#include <EthernetUdp.h>
#include <Time.h>

Файл Time.h это собственно библиотека для работы со временем, а остальные файлы необходимы для работы с сетью и для синхронизации времени по протоколу NTP (библиотека Ethernet тоже должна быть у вас установлена).

Далее, вам нужно указать IP-адрес сервера, с которым вы хотите синхронизировать время

IPAddress timeServer(192, 168, 2, 8); // это адрес MajorDoMo по умолчанию

и соответствующий порт

unsigned int localPort = 8888;

но тут есть один момент: порт 8888 подходит для синхронизации в локальной сети, а в Интернет большинство серверов по нему не отвечает, поэтому, если вы планируете синхронизировать время с серверами точного времени в Интернет, то лучше установить порт 123:

unsigned int localPort = 123;

осталось только указать временную зону

const int timeZone = 4;

и создать объект EthernetUDP

EthernetUDP Udp;

На этом подготовительные операции можно считать законченными и можно описывать нужную вам функциональность работы со временем. Функция инициализации:

void rtcInit() {
  Udp.begin(localPort);
  Serial.println("Waiting for NTP sync...");
  setSyncProvider(getNtpTime);
}

Здесь нужно обратить внимание на функцию

setSyncProvider(getNtpTime);

Эта функция устанавливает источник синхронизации времени (в данном случае это NTP синхронизация через сеть). Но это может быль любой другой источник, например, физический модуль RTC. Выполнение этой функции приводит к установке источника синхронизации (на будущее) и, одновременно, к самой синхронизации времени через этот источник. Именно в момент выполнения этой функции у вас в системе «появляется» точное время.

В самой библиотеке есть ещё одна интересная функция,

setSyncInterval(interval);

которая позволяет задать нужный интервал между синхронизациями (задаётся в секундах, сами синхронизации происходят автоматически, без какого-либо участия с вашей стороны).


Теперь вы можете пользоваться точным временем внутри скетча Ардуино, например, выводить в Serial монитор события не просто, а привязанными к конкретному точному времени. Делается это при помощи функции timeStamp():

void timeStamp() {
  serialRTC();
  Serial.print(" ");
}

которая является обёрткой для функции serialRTC():

void serialRTC() {
  Serial.print(year());
  Serial.print("-");
  printDigits(month());
  Serial.print("-");
  printDigits(day());
  Serial.print(" ");
  printDigits(hour());
  Serial.print(":");
  printDigits(minute());
  Serial.print(":");
  printDigits(second());
}

Разбор механизма передачи и отображения времени в веб-интерфейсе AMS выходит за рамки данного повествования и достоин отдельной статьи и, если будет интерес, то можно будет написать продолжение и во всех подробностях объяснить, как происходит «магия» отображения времени в веб-интерфейсе Arduino Mega Server.


Собственно, всё. Так были организованы виртуальные часы реального времени в AMS вплоть до 0.12 версии включительно и так же вы можете организовать работу с точным временем в своих проектах, даже если у вас нет физического модуля часов реального времени. Но это ещё не конец истории, а скорее, только начало.

Полный код модуля RTC из Arduino Mega Server 0.12

/*
Modul Virtual RTC
part of Arduino Mega Server project
*/

// Virtual RTC

IPAddress timeServer(192, 168, 2, 8);
unsigned int localPort = 8888; // local port to listen for UDP packets
EthernetUDP Udp;

const int timeZone = 4;
time_t prevDisplay = 0; // when the digital clock was displayed

void rtcInit() {
Udp.begin(localPort);
Serialprint(«Waiting for NTP sync… n»);
setSyncProvider(getNtpTime);
modulRtc = 1;
}

void rtcWorks() {
if (timeStatus() != timeNotSet) {
if (now() != prevDisplay) { // update the display only if time has changed
setLifer();
prevDisplay = now();
//digitalClockDisplay();
}
}
}

void printDigits(int digits) {
if(digits < 10) {
Serial.print('0');
}
Serial.print(digits);
}

void serialRTC() {
Serial.print(year());
Serial.print("-");
printDigits(month());
Serial.print("-");
printDigits(day());
Serial.print(" ");
printDigits(hour());
Serial.print(":");
printDigits(minute());
Serial.print(":");
printDigits(second());
}

void timeStamp() {
serialRTC();
Serial.print(" ");
}

void printRTC(){
serialRTC();
Serial.println();
}

// NTP code

const int NTP_PACKET_SIZE = 48; // NTP time is in the first 48 bytes of message
byte packetBuffer[NTP_PACKET_SIZE]; //buffer to hold incoming & outgoing packets

#ifdef RTC_FEATURE

time_t getNtpTime() {
while (Udp.parsePacket() > 0); // discard any previously received packets
Serialprint(«Transmit NTP requestn»);
sendNTPpacket(timeServer);
uint32_t beginWait = millis();
while (millis() — beginWait < 1500) {
int size = Udp.parsePacket();
if (size >= NTP_PACKET_SIZE) {
Serialprint(«Receive NTP responsen»);
Udp.read(packetBuffer, NTP_PACKET_SIZE); // read packet into the buffer
unsigned long secsSince1900;
// convert four bytes starting at location 40 to a long integer
secsSince1900 = (unsigned long)packetBuffer[40] << 24;
secsSince1900 |= (unsigned long)packetBuffer[41] << 16;
secsSince1900 |= (unsigned long)packetBuffer[42] << 8;
secsSince1900 |= (unsigned long)packetBuffer[43];
return secsSince1900 — 2208988800UL + timeZone * SECS_PER_HOUR;
}
}
Serialprint(«No NTP responsen»);
return 0; // return 0 if unable to get the time
}

// send an NTP request to the time server at the given address
void sendNTPpacket(IPAddress &address) {
// set all bytes in the buffer to 0
memset(packetBuffer, 0, NTP_PACKET_SIZE);
// Initialize values needed to form NTP request
// (see URL above for details on the packets)
packetBuffer[0] = 0b11100011; // LI, Version, Mode
packetBuffer[1] = 0; // Stratum, or type of clock
packetBuffer[2] = 6; // Polling Interval
packetBuffer[3] = 0xEC; // Peer Clock Precision
// 8 bytes of zero for Root Delay & Root Dispersion
packetBuffer[12] = 49;
packetBuffer[13] = 0x4E;
packetBuffer[14] = 49;
packetBuffer[15] = 52;
// all NTP fields have been given values, now
// you can send a packet requesting a timestamp:
Udp.beginPacket(address, 123); //NTP requests are to port 123
Udp.write(packetBuffer, NTP_PACKET_SIZE);
Udp.endPacket();
}

#endif

// Duration

void showDuration(time_t duration) {
// prints the duration in days, hours, minutes and seconds
Serialprint(" (duration ");
if(duration >= SECS_PER_DAY){
Serial.print(duration / SECS_PER_DAY);
Serialprint(" day ");
duration = duration % SECS_PER_DAY;
}
if(duration >= SECS_PER_HOUR){
Serial.print(duration / SECS_PER_HOUR);
Serialprint(" hour ");
duration = duration % SECS_PER_HOUR;
}
if(duration >= SECS_PER_MIN){
Serial.print(duration / SECS_PER_MIN);
Serialprint(" min ");
duration = duration % SECS_PER_MIN;
}
Serial.print(duration);
Serialprint(" sec) n");
}

void checkEvent(time_t* prevEvent) {
time_t duration = 0;
time_t timeNow = now();

if (*prevEvent > 0) {
duration = timeNow — *prevEvent;
}
if (duration > 0) {
showDuration(duration);
}
*prevEvent = timeNow;
}

Приятная неожиданность

Я бы ещё долго не занялся интеграцией модулей RTC в систему (хватает и других актуальных задач), но тут, в рамках технологического сотрудничества с нашим проектом, компания CHIPSTER предоставила для тестирования и интеграции в AMS оборудование, среди которого оказались Ethernet модули на чипе W5500 и… модуль часов реального времени на чипе DS3231, что оказалось как нельзя более кстати и послужило толчком для интеграции модулей RTC в систему.

Оказалось, что компания CHIPSTER не только торгует электронным оборудованием, но и разрабатывает собственные изделия для Arduino и автоматизации под торговой маркой Geegrow и имеет большие планы на будущее в этом направлении, в частности, у неё есть проект по выпуску специализированной версии Arduino Mega 2560 с расширенными возможностями и «заточенной» специально под Arduino Mega Server. И, если эта плата будет выпущена, то это будет очень интересное событие. Но вернёмся к часам реального времени.

Реальные часы реального времени

Поскольку модуль RTC оказался у меня под руками, то грех было бы не интегрировать его в систему. Благо это оказалось совсем несложно благодаря всё той же Time Library. Но обо всём по порядку.

Для тех, кто не знает, модули реального времени бывают двух типов — «обычные» (как правило, на чипе DS1307) и «продвинутые» (на чипе DS3231, который мне и достался). Разница между ними заключается в том, что первые не очень точные и могут «убегать» очень быстро и очень сильно, а вторые это высокоточные часы с нормированным уходом не более двух минут в год, то есть реально применимые на практике. А точность достигается благодаря более сложной схемной реализации и встроенной термокомпенсации.

Но программно обе версии модулей совместимы и работать с библиотекой и кодом будут и те и другие. Разница будет только в точности хода.

И конечно, одним из главных свойств часов реального времени является возможность работы при отключении напряжения питания, за счёт встроенной батарейки.

Физическое подключение

Теперь давайте поговорим о том, как физически подключить модуль RTC к Arduino Mega Server или к вашему проекту на Ардуино. Сразу скажу, что это очень просто и вам понадобятся всего два резистора и несколько проводов.

Подключение тривиально: вам нужно найти на своём модуле четыре контакта — GND («земля»), VCC (напряжение питания), SCL (синхросигнал), SDA (данные). Остальные контакты используются в редких и специфических случаях и вы на них можете не обращать внимания.


Итак, вывод GND подключаем к «земле», вывод VCC — к напряжению питания контроллера. Здесь всё просто и никаких вопросов возникать не должно.

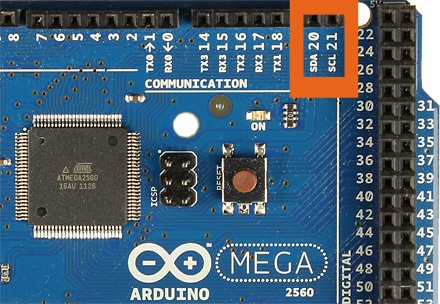

С остальными выводами дело обстоит ненамного сложнее. Модуль RTC общается с контроллером по интерфейсу I2C, у которого всего два провода: синхронизация и данные и в контроллерах Arduino уже предусмотрены контакты для подключения этого интерфейса. У Arduino Uno это A4 (SDA) и A5 (SCL), а у arduino Mega это D20 (SDA) и D21 (SCL).

Единственная тонкость заключается в том, что выводы SCL и SDA нужно «подтянуть» к источнику питания через резисторы 4,7 КОм. Если у вас нет точно такого номинала, то можно использовать резисторы из диапазона 2 КОм — 10 КОм.


Программная поддержка

Теперь осталось только дописать поддержку модуля в коде AMS или вашего проекта. Как я уже сказал, это будет очень просто потому, что с модулем будет работать всё та же библиотека Time Library. Правда нам нужно будет добавить ещё одну библиотеку, а именно DS1307RTC Library. Её тоже распаковываем и помещаем в стандартную папку для библиотек:

аrduinolibraries

Добавляем в код вашего скетча следующие строки

#include <Wire.h>
#include <DS1307RTC.h>

Теперь мы во всеоружии и можем приступать к написанию кода самого скетча, работающего с физическим модулем RTC. В функции

void rtcInit() {
  Udp.begin(localPort);
  Serial.println("Waiting for NTP sync...");
  setSyncProvider(getNtpTime);
}

заменяем строку

setSyncProvider(getNtpTime);

на

setSyncProvider(RTC.get);

и внутреннее время Arduino Mega Server (или вашего контроллера) будет синхронизироваться с «железным» контроллером RTC, а не с серверами в Интернет или локальной сети. Таким образом, вызывая функции setSyncProvider(getNtpTime) и setSyncProvider(RTC.get) вы можете манипулировать источниками синхронизации времени и синхронизировать время так, как вам будет угодно, в зависимости от различных условий.

Ещё одна функция, о которой вам необходимо знать, это

if (timeStatus() != timeNotSet) {

}

которая позволяет узнать синхронизировано ли время и в зависимости от данного условия предпринять нужные действия.

Тонкий момент

Нужно различать две вещи: время, идущее в «железном» модуле RTC и время, идущее в вашем контроллере. Это не одно и то же. «Главным» для вас является время в контроллере, а время в модуле является лишь источником для синхронизации.

Но! поскольку время в физическом RTC тоже постепенно «уходит», то его тоже нужно подстраивать, синхронизируя с более точными источниками, например, с серверами в Интернет.

Поэтому, оптимальный алгоритм должен быть такой: если есть возможность, то синхронизируем все часы с серверами в Интернет, если сеть недоступна, то начинаем синхронизировать время в контроллере с модулем RTC, как только появляется сеть — переходим опять на синхронизацию через Интернет.

Если вы находитесь в экстремальных условиях, без доступа к каким-либо источникам синхронизации, то можно вручную время от времени корректировать ход «железных» часов.

Давайте, для примера, рассмотрим функцию синхронизации внутренних часов контроллера и модуля RTC через сеть:

void rtcSync() {
  setSyncProvider(getNtpTime);
  Serial.println("...getNtpTime...");
  if (timeStatus() != timeNotSet) {
    Serial.println("...set!...");
    time_t t = getNtpTime();
    RTC.set(t);
    setSyncProvider(RTC.get);
  }
}

Здесь мы сначала получаем точное время по сети

setSyncProvider(getNtpTime);

затем, в случае удачи, устанавливаем его в модуль RTC

RTC.set(t);

а затем уже из этого модуля устанавливаем время контроллера

setSyncProvider(RTC.get);

Начальный запуск

Но и это ещё не всё. Существует ещё проблема начального запуска, когда модуль RTC только подключён, но время в нём не выставлено и синхронизироваться с ним поэтому нельзя. Нужно каким-то образом выставить в нём правильное время. В Arduino Mega Server существует два способа решения этой проблемы: можно синхронизировать физический RTC через сеть (если доступны сервера точного времени) или при помощи утилиты Arduino Serial Commander.

Для установки времени в модуле RTC достаточно… нажать на кнопку. Всё остальное сделают за вас два молодца по имени Arduino Mega Server и Arduino Serial Commander. Если вы не пользуетесь AMS, а разрабатываете свой собственный проект, можете взять код из дистрибутива Arduino Mega Server (код доступен и полностью свободен) или поискать решение этой проблемы в Интернет (там есть несколько вариантов решения).


Версия с поддержкой настоящего RTC

На данный момент последней актуальной версией AMS является версия 0.13, доступная для загрузки с форума MajorDoMo. Эта версия поддерживает «железный» RTC, и вы можете скачать эту версию и посмотреть её исходный код. И использовать его для своих проектов.

И, конечно, я выражаю признательность компании CHIPSTER за сотрудничество и предоставленное для тестирования и интеграции оборудование (о модуле W5500 и о ускорении сетевой работы AMS я расскажу вам в одной из следующих статей).
