Привет, меня зовут Артем Денисов. Я программист, увлекаюсь электроникой и всякими такими интересными штуками. Много лет читал хабрахабр, а теперь вот решил и сам статью написать.

Эта история началась в старом, темном и страшном подвале. В котором я обнаружил
древние советские колонки RADIOTEHNKIKA S-30. Которые мне достались от моего деда.

Выбрасывать их было жалко, поэтому я решил их восстановить. Сделать возможность прослушивания музыки с телефона и тд. тп. Кому интересно, добро пожаловать под кат.

ВНИМАНИЕ!!! Много фото и видео.

«Бурение земли в поисках нефти? Вы имеете в виду, что надо сверлить землю для того, чтобы найти нефть? Вы сошли с ума!» Ответ на проект Эдвина Дрейка, создателя современной нефтедобычи, 1859 г.

Многие скажут: «зачем этими глупостями заниматься? Можно просто купить новую колонку». Действительно, возможно такой вариант развития событий будет предпочтителен для большинства. Однако, если вы все же решитесь, пред Вами откроется удивительная возможность смастерить именно такую железяку, какую требует Ваша душа и сердце.

Итак, поехали.

1 — разборка

Из двух колонок рабочей оказалась только одна. И вот как она выглядела.

DIY wooden bluetooth speaker

DIY wooden bluetooth speaker

DIY wooden bluetooth speaker

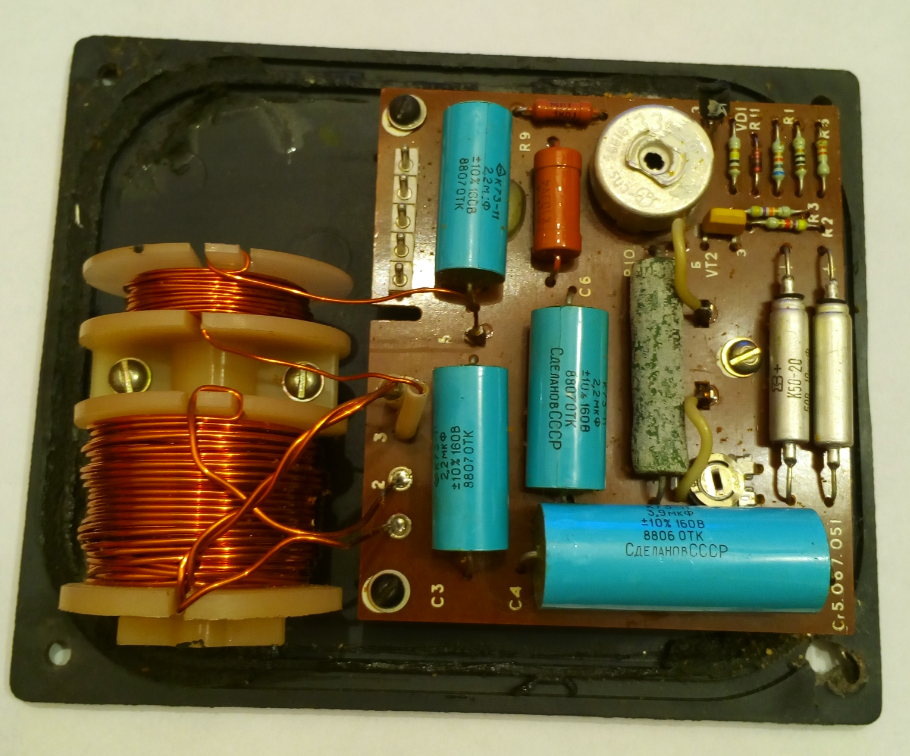

Вы не поверите. Конденсаторы на кроссовере (делитель частот) сохранили свою емкость. А ведь этим колонкам больше 30-ти лет. Честное слово! Я выпаивал и проверял.

DIY wooden bluetooth speaker

2 — проектирование

Все разобрано. Динамики удалось успешно извлечь. Кроссовер, на удивление, оказался еще жив. Что же делать дальше?

Бенджамин Франклин говорил: «самые лучшие инвестиции — это инвестиции в знания». Поэтому необходимо было посетить библиотеку, да бы сделать парочку хороших инвестиций.

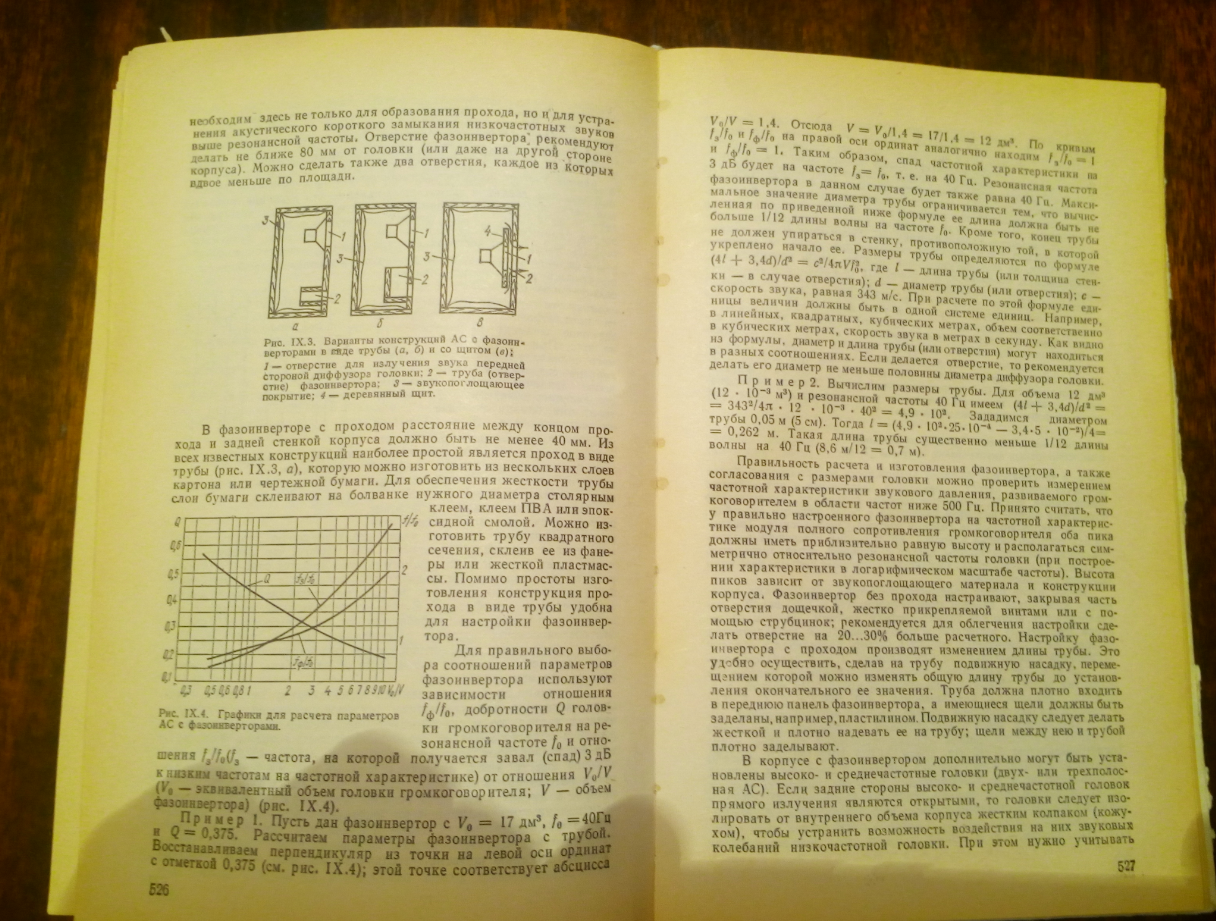

Оказывается, рассчитать акустическую систему верным образом, совсем не так-то просто. Поэтому решено было создавать новую, с минимальными отклонениями от старой.

diy wooden bluetooth speaker

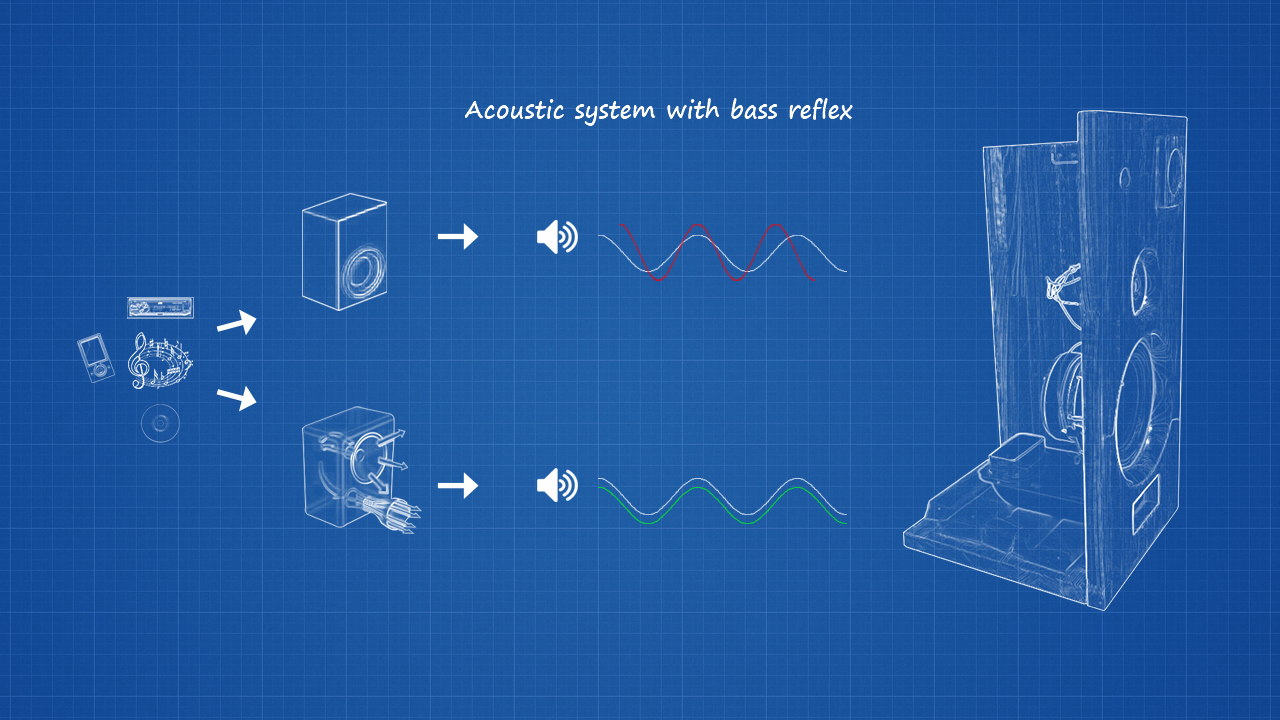

И сохранить вариант конструкции акустической системы с фазоинвентором в виде трубы.

diy wooden bluetooth speaker

3 — запчасти

Необходимо встроить в колонку усилитель. Есть много разных плат и возможностей. Можно отдельно купить усилитель, блютуз модуль, блок питания и тд. тп. Однако, я решил воспользоваться готовым решением. Мой выбор пал на следующий усилитель.

diy wooden bluetooth speaker

Эта штуковина сразу решает много проблем. Она содержит блютуз модуль, поддерживает возможность прослушивания музыки с флешки, от телевизора. И имеет универсальный блок питания 110/220 вольт. И даже содержит, в комплекте, пульт дистационного управления.

А чтобы жизнь была веселой и радостной я еще заказал красивый ретро индикатор уровня звука.

diy wooden bluetooth speaker

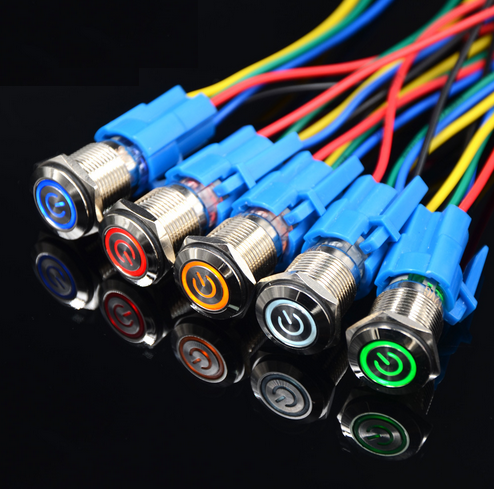

И красную светящуюся кнопку питания.

diy wooden bluetooth speaker

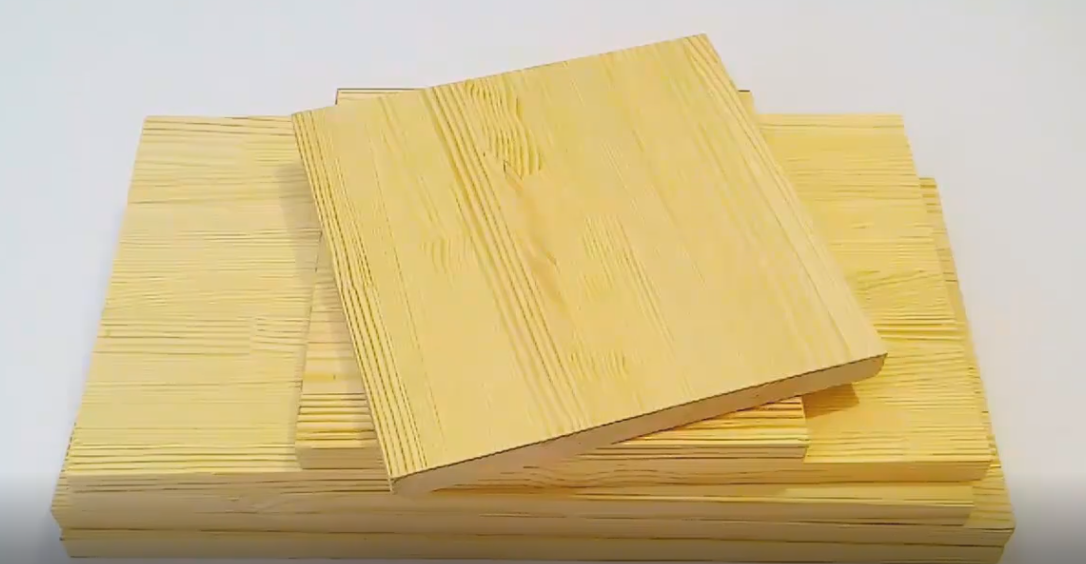

Ну а пару деревяшек удалось недорого купить в местном магазине

diy wooden bluetooth speaker

4 — сборка

Я предполагаю, что вы уже утомились читать тексты и смотреть картинки. Поэтому предлагаю вам узреть видео о том, как проходил процесс изготовления колонки. Как говорится – лучше один раз увидеть, чем сто раз услышать.

Если есть какие-либо вопросы, буду рад ответить.

Желаю Вам удачного дня, блестящих идей, и всегда только хорошей музыки!
