Изучаем туннельный диод на примере 3И306М

в 4:00, , рубрики: 3и306м, DIY, diy или сделай сам, опыт, старое железо, схемотехника, туннельный диод, физика, эксперимент
Изучаем туннельный диод на примере 3И306М - 1

В современной электронике туннельные диоды вытеснены компонентами, более удобными для решения тех же задач. Но почему бы не поэкспериментировать с активным элементом, который когда-то считался одним из самых быстродействующих?

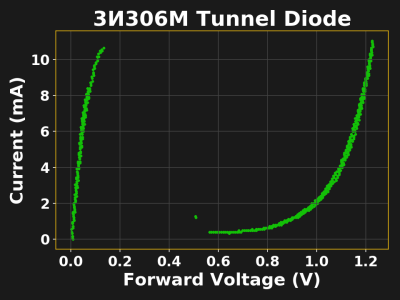

Туннельные диоды делятся на предназначенные для усилителей, импульсных генераторов и ключевых схем. Согласно даташиту, диоды серии 3И306 предназначены для применения в переключающих устройствах. На графике показана зависимость падения напряжения на диоде от тока через него на прямом участке ВАХ:

Изучаем туннельный диод на примере 3И306М - 2

Характериограф у автора импровизированный, он состоит из сигнал-генератора, 10-омного резистора и осциллографа. При этом возникает ошибка: один канал осциллографа измеряет суммарное напряжение на всей последовательной цепи из диода и резистора, а другой — только на резисторе (по второму из этих напряжений можно косвенно определить ток). Рассчитать падение напряжения только на диоде можно, экспортировав кривые в CSV-файл, а затем сгенерировав графики в Python с matplotlib.

Пример ВАХ туннельного диода на экране осциллографа:

Изучаем туннельный диод на примере 3И306М - 3

Вначале ток через диод возрастает приблизительно до 11 мА, пока напряжение не увеличивается до 150 мВ, затем резко уменьшается до 500 мкА и возрастает снова. Это — участок отрицательного дифференциального сопротивления, на котором ток падает с увеличением напряжения.

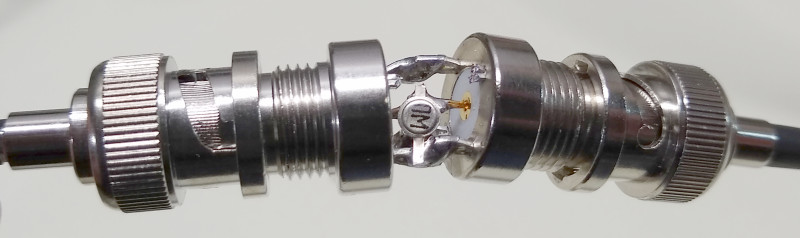

Для изучения работы диода в переключающем устройстве автор подключил его к двум BNC-разъёмам. Корпуса их соединены вместе, а между центральными контактами включён диод. Сигнал с генератора с выходным сопротивлением в 50 Ом поступает через диод на осциллограф с тем же входным сопротивлением:

Изучаем туннельный диод на примере 3И306М - 4

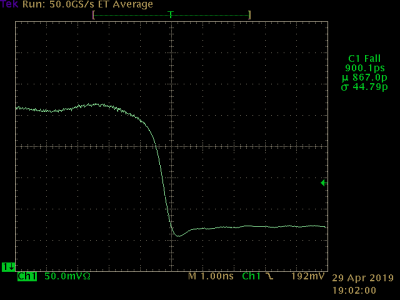

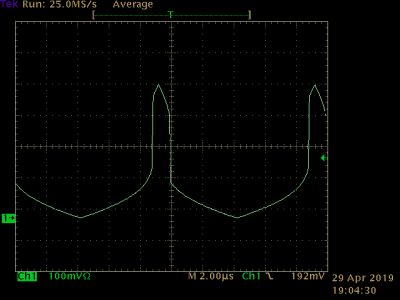

Поведение диода не зависит от формы сигнала. Когда напряжение превышает пороговое, происходит переключение. Автор подавал сигнал треугольной формы с частотой порядка 100 кГц. Спадание тока происходит за 90 пикосекунд, а нарастание — за 1,1 наносекунды. Впечатляет, особенно если учитывать, что схема состоит из одной детали, не считая сигнал-генератора. У генератора прямоугольных импульсов на таймере 555 переключение длится примерно 100 наносекунд.

Изучаем туннельный диод на примере 3И306М - 5

Но размах выходного сигнала невелик, поскольку туннельные диоды работают при малых напряжениях и токах.

Далее автор пробует применить переключательный диод не по назначению — в генераторе. Здесь он будет поддерживать в контуре незатухающие колебания:

Изучаем туннельный диод на примере 3И306М - 6

Колебательный контур первоначально состоял из одного витка диаметром в 9 мм и конденсатора на 2 пФ. Конденсатор на 10 нФ подключён замыкает генерируемые колебания на себя, не пропуская их в цепь питания. Напряжение питание составляет 700 мВ, после запуска генератор продолжает работать при снижении напряжения до 330 мВ.

Изучаем туннельный диод на примере 3И306М - 7

Сначала генератор работал на частоте в 295 МГц. При замене конденсатора в контуре на другой, ёмкостью в пФ, частота возросла всего до 300 МГц, из чего следует, что собственная ёмкость диода и дальше занижала частоту. Рассчитав индуктивность витка, автор далее вычислил собственную ёмкость диода — 18 пФ. В даташите сказано, что она не превышает 30 пФ, и это оказалось так.

При наблюдении колебаний важно не внести в контур дополнительную ёмкость. У 10-кратного щупа осциллографа ёмкость составляет 10 пФ, чего достаточно, чтобы ещё уменьшить частоту. Поэтому автор замкнул вход осциллографа на корпус, получив ещё один виток — измерительный. Поднеся его к витку контура, можно получить трансформатор без сердечника. Амплитуду колебаний так не узнать, но можно посмотреть, как она зависит от напряжения питания.

Изучаем туннельный диод на примере 3И306М - 8

Чтобы увеличить частоту генерации, автор укоротил выводы диода и подключил конденсатор с аксиальным расположением выводов прямо к ним. Виток больше не нужен, индуктивность обеспечивают выводы компонентов. После подачи на схему напряжения питания в 700 мВ началась генерация на частоте в 581 МГц. Как бы ещё увеличить её? Взять объёмный резонатор?

Изучаем туннельный диод на примере 3И306М - 9

Вероятно, работать с туннельными диодами проектировщикам было непросто: правило «строим усилитель — получается генератор» здесь так и норовило соблюстись. Поэтому автор пока не пробовал делать на таком диоде усилитель.

Выходной сигнал автор снимал тем же способом, и хотя он выглядит как идеально синусоидальным, он может быть и искажённым, просто на частоте в 581 МГц у осциллографа на 1 ГГц для обнаружения искажений не хватает разрешающей способности. Так же, как и в предыдущем случае, точно измерить амплитуду, а значит, сравнить по ней этот генератор с предыдущим, не получится.

Туннельные диоды очень «нежны»: один из них вышел у автора из строя при снятии ВАХ из-за слишком большой амплитуды сигнала с генератора, другой — от перегрева при пайке. С оставшимися восемью автор обращался значительно деликатнее. Впаивать диод нужно при температуре не более 260 °C не дольше 3 секунд и с теплоотводом. Рекомендуемого для таких целей медного пинцета толщиной в 2 мм у автора нет, но подошёл алюминиевый зажим, изначально приобретённый для пайки германиевых компонентов:

Изучаем туннельный диод на примере 3И306М - 10

Диоды также боятся статики, к тому же, «проверка диодов тестером не допускается». У автора после такого опыта диод выжил, но во время проверки не звонился ни в одну сторону. Определять полярность нужно по иллюстрации в даташите.

Если с туннельными диодами собираетесь экспериментировать и вы, приобретите их на всякий случай с запасом, но соблюдать эти несложные правила начинайте сразу. И тогда не потеряете ни один.

Автор: Tormoz Edison
