Автостарт android-устройств — это просто! Реверсим, патчим загрузчик и заставляем смартфон включаться самому

в 8:01, , рубрики: android, bodyawm_ништячки, DIY, timeweb_статьи, автостарт, гаджеты, Железо, Зарядка, смартфоны, Читальный зал

Это Android-смартфон, не удивяйтесь :)

Обычно Android-устройства принято считать «бесполезными» через 5-10 лет после выхода. Особенно, это касается бюджетных моделей, которые «не тянут» современные сервисы или те девайсы, которые по каким-то причинам физически пострадали в процессе своей жизни. Но пока одни выкидывают смартфоны и планшеты, считая их электронным хламом и засоряя мир, другие стараются найти применение всему подряд и оказывается, что Android-устройства ещё вполне себе могут оказаться полезными. Однако порой необходимо реализовать автоматическое включение устройства при подключения к зарядке и вот здесь многие впадают в ступор — ведь замкнуть кнопку включения зачастую недостаточно! В сегодняшнем материале я расскажу свои кейсы запитывания устройств от блоков питания, а также реализацию автовключения на разных чипсетах. Интересно? Тогда добро пожаловать под кат!

❯ Как и зачем?

Вероятно, читатель спросит мол «зачем 10-летние Android устройства могут быть нужны?». И если немного призадуматься, то можно прийти к выводу, что действительно гаджеты прошлых лет могут быть достаточно полезными во многих сферах, причём не только планшеты, но и Android-смартфоны. И помимо реализации чего-то «стандартного» на манер красивых Android-часов с будильником или, например, мультимедиа станции а-ля iPod, есть ещё множество интереснейших кейсов, в которых можно использовать такие устройства. Я лично собрал для себя несколько:

  • HMI-панель: это умные программируемые дисплейные модули, которые могут выводить ту или иную информацию с микроконтроллеров или любых других устройств на экран. Благодаря 10-дюймовому планшету можно сделать очень удобное переключение режимов работы каких-то устройств, либо сделать показ информации с различных датчиков в помещении в реальном времени. Никто не мешает и в машину такой планшет поставить для сбора информации о двигателе.

    У Android-устройств перед классическими HMI-дисплеями есть огромное преимущество: наличие 3D-ускорителя и возможность выводить красивые визуализации и графики, а также анимацию. В будущем проекте со своей машиной — ВАЗ 2110, я покажу как использовать планшет в таких целях на практике.

  • Сбор данных: у микроконтроллеров слишком маленький объем встроенной Flash-памяти, чтобы хранить какие-то большие датасеты и строить из них статистику. Конечно можно подключить MicroSD... но ведь ко всем сразу не будешь по отдельной флэшке подключать, да и MicroSD отнюдь невечные при постоянной перезаписи данных — и здесь приходит на помощь такой планшет. eMMC обычно значительно более выносливая через MicroSD, с неё можно достать данные (при отсутствии шифрования), а мощный процессор планшета вполне может ещё и обрабатывать приходимые данные и куда-то отправлять. Вполне полезно!

  • Использование как одноплатника: я писал об этом недавно статью. Во многих бюджетных планшетах разведен UART на плате, к которому есть доступ из пользовательского окружения и даже Java-приложений! Таким образом, можно общаться с микроконтроллерами по проводному интерфейсу, или напрямую дергать ножками микроконтроллера реализовав прошивку-прослойку для МК.

  • Нестандартные применения: ну, тут я просто хотел похвастаться своим проектом с превращением планшета в игровую консоль с помощью внешнего микроконтроллера :)

Так что, как мы с вами видим, устройства прошлых лет отнюдь не бесполезны и при определенной смекалке мы можем им дать вторую жизнь и приспособить для работы на каком-нибудь объекте. Понятное дело что что-то серьёзное на них никто вешать не будет, но например панель заказа нямки в чебуречной или что-то на манер ГУ в машине — почему бы и нет?

Однако порой возникает задача реализовать авто-старт устройства при подключении смартфона к зарядке или вообще реализация автономной схемы питания. Автономная схема питания реализуется относительно легко: порой можно кинуть 5В от блока питания на VBat (плюсовой и минусовой контакт АКБ) напрямую. КП у MediaTek, имеют пороговое напряжение на аккумуляторе до 5.5-5.6В и не выгорают. Но это рискованно, если БП плохой и произойдет скачок — есть шанс того, что окажется пробитой обвязка/КП/ключи (вход со стороны USB обычно защищен от такого). Лучше всего использовать DC-DC преоразователь на ~4.2В с током от 1.5-2А.


Наколхозил кабель

А вот с авто-стартом вопрос интереснее. Всё зависит от реализации этой самой кнопки включения и от чипсета: например, на смартфонах Sony с чипами Qualcomm иногда достаточно лишь сдуть кнопку включения и замкнуть её контакты перемычкой: всё будет работать без каких-либо проблем. Но на некоторых смартфонах, зажатая кнопка включения будет уводить устройство в циклический ребут каждые 10 секунд, что может быть неприемлимо.

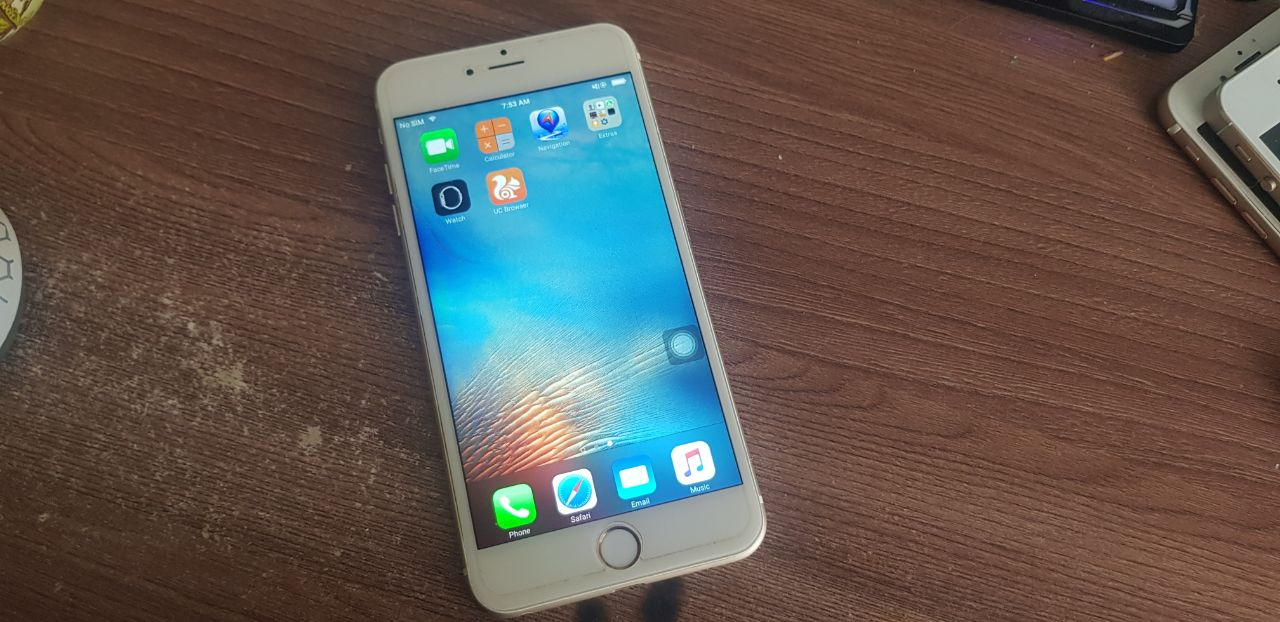

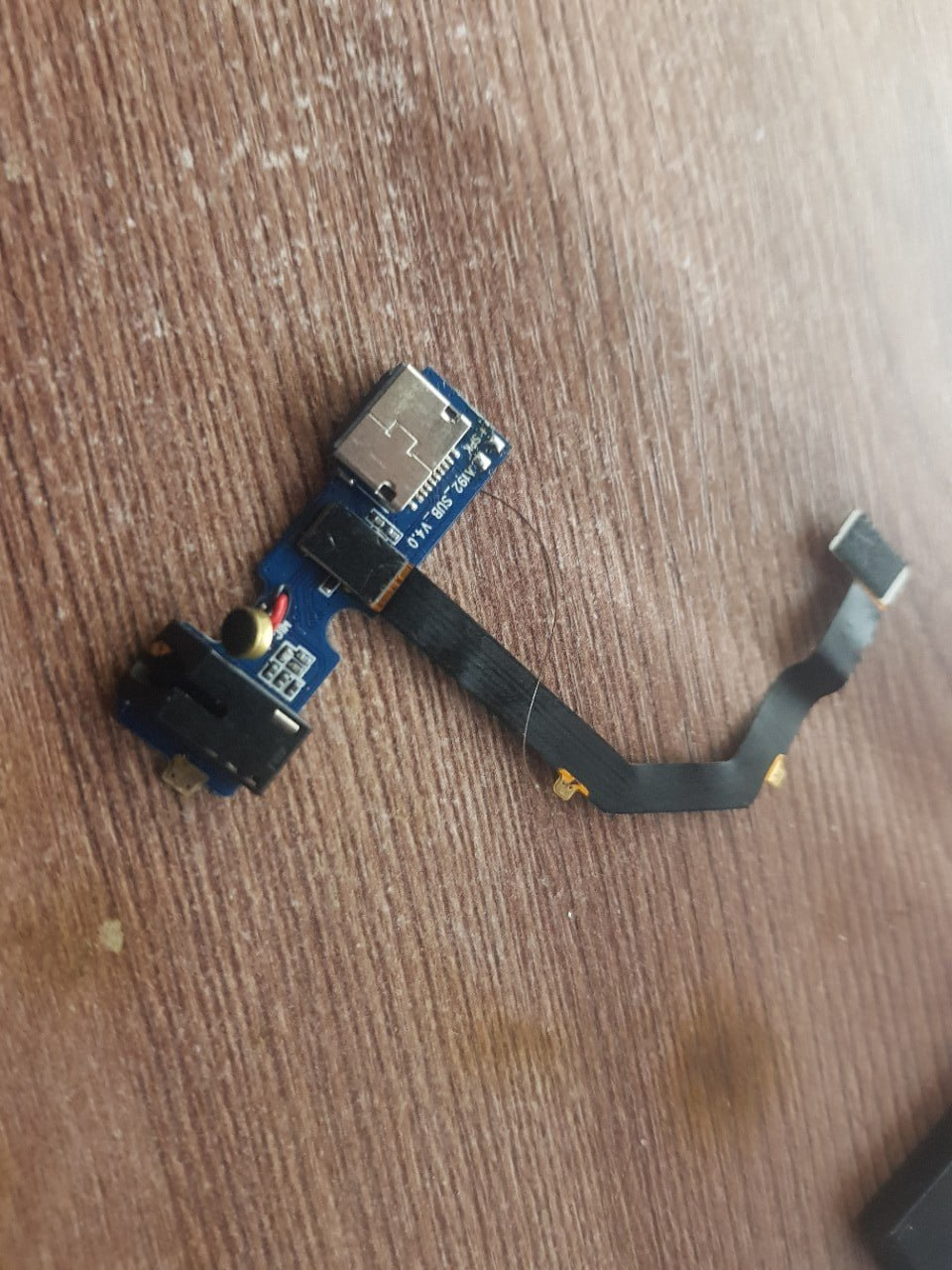

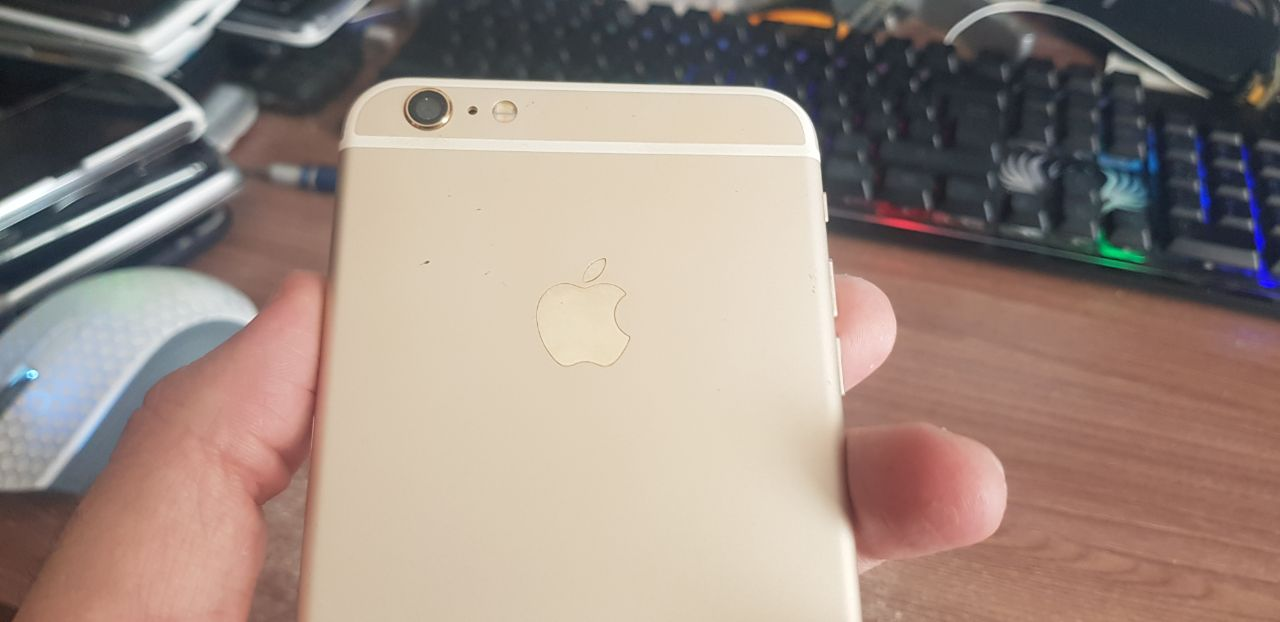

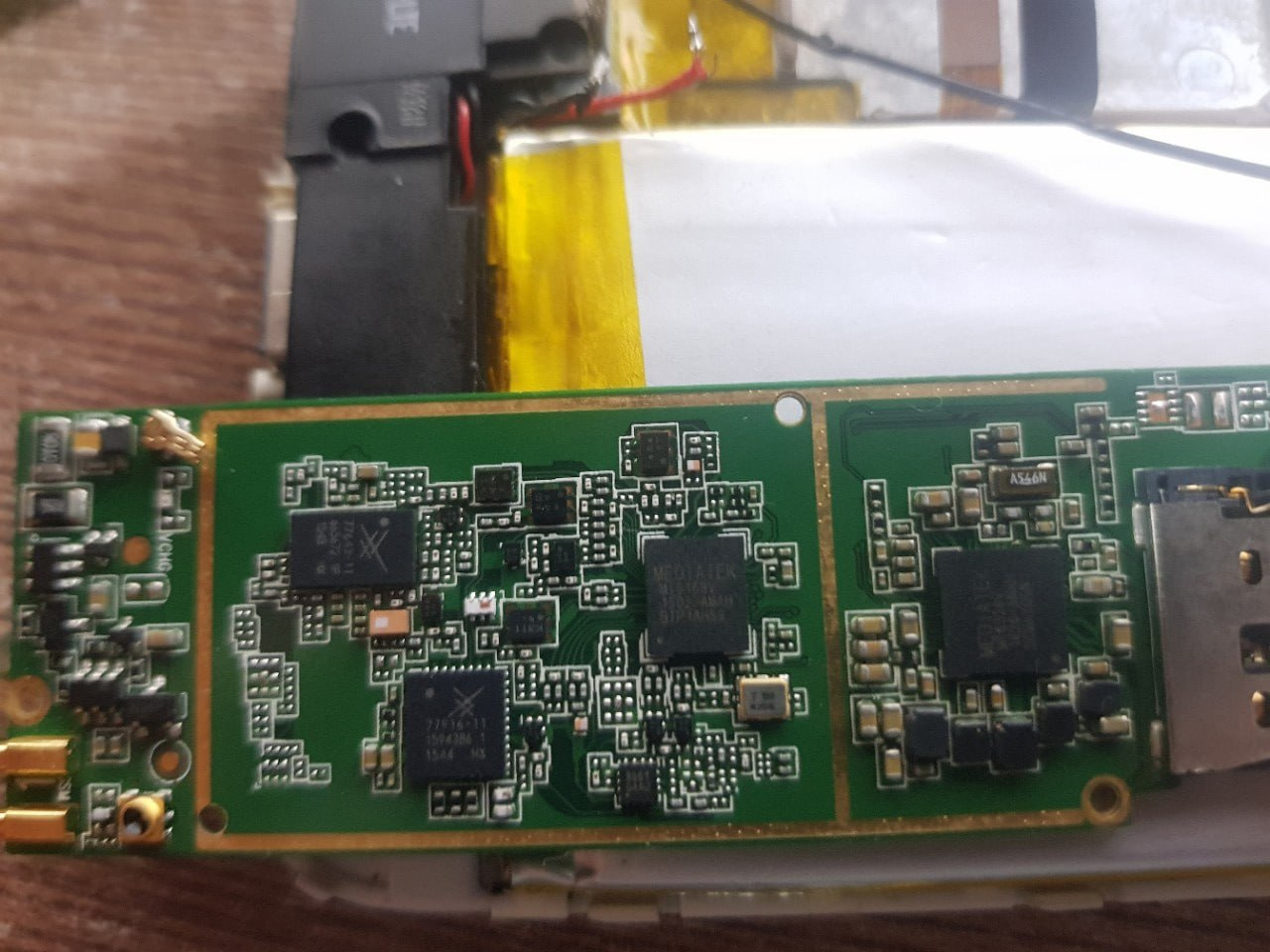

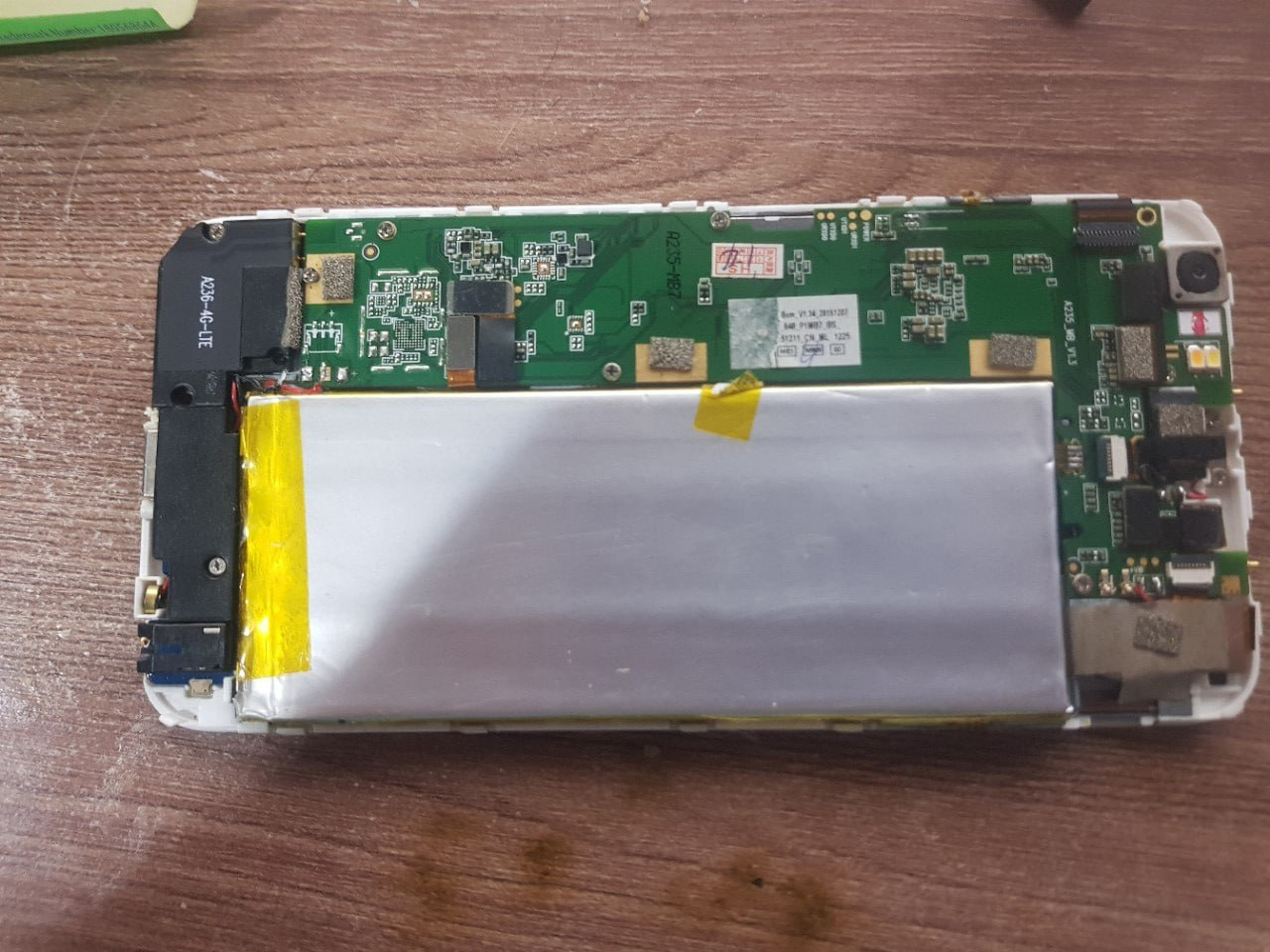

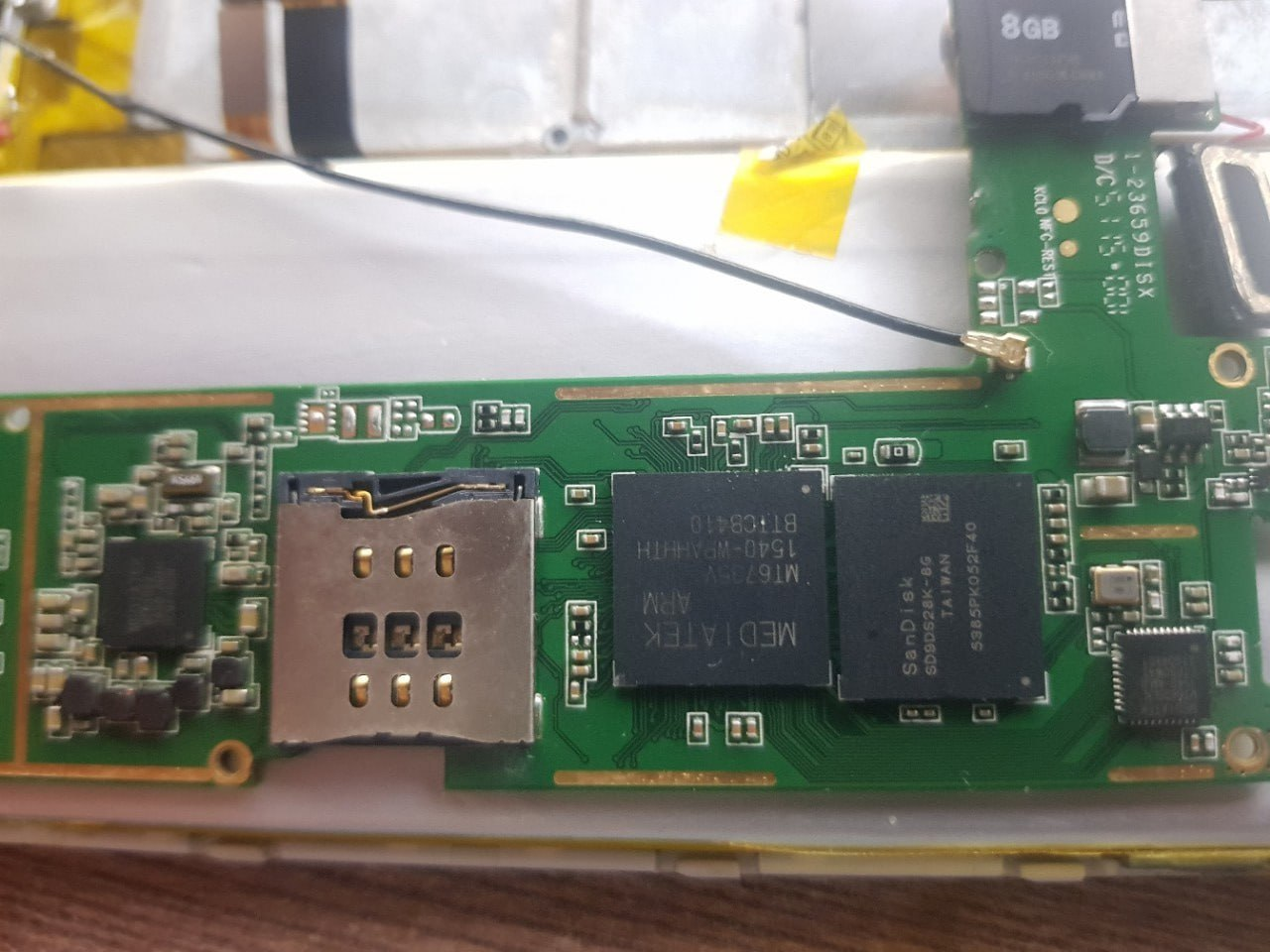

Несколько месяцев назад, читатель под ником @A1f подогнал мне китайский iPhone 7 Plus на Android — всё как я и люблю :) Девайс был рабочий, однако после того, как читатель отдал его в сервис, у него по каким-то причинам потерялось пару винтов, оказалась сломана кнопка включения на шлейфе, а смартфон не заряжался...


Бичпакеты и айфоны

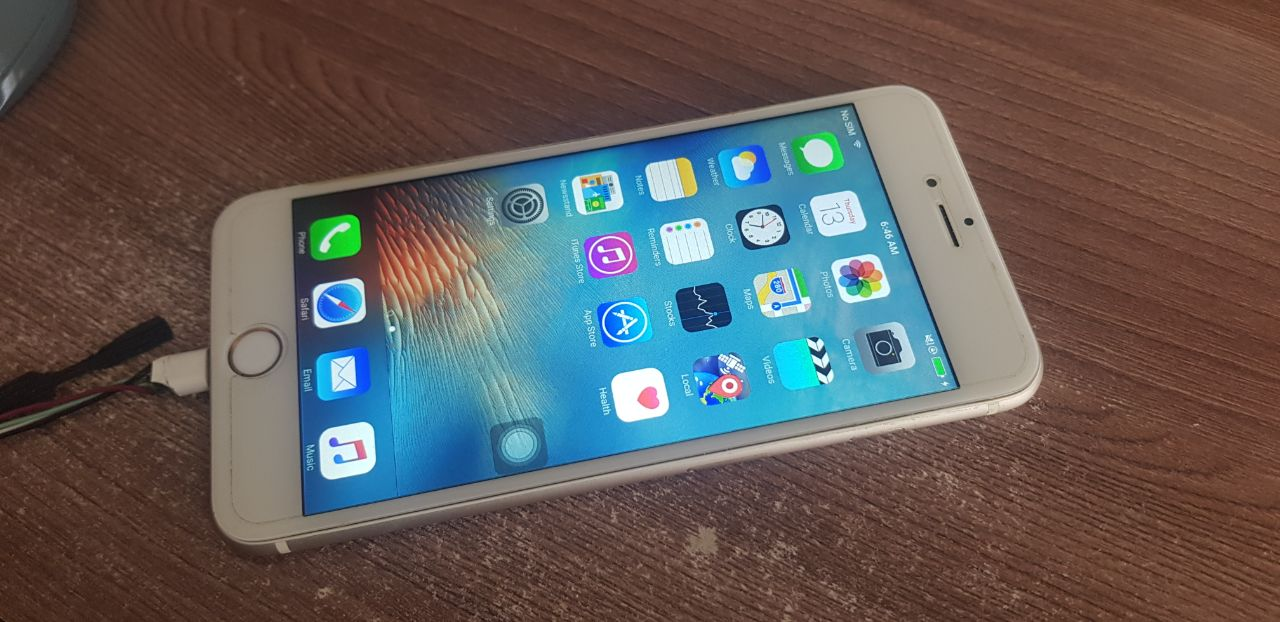

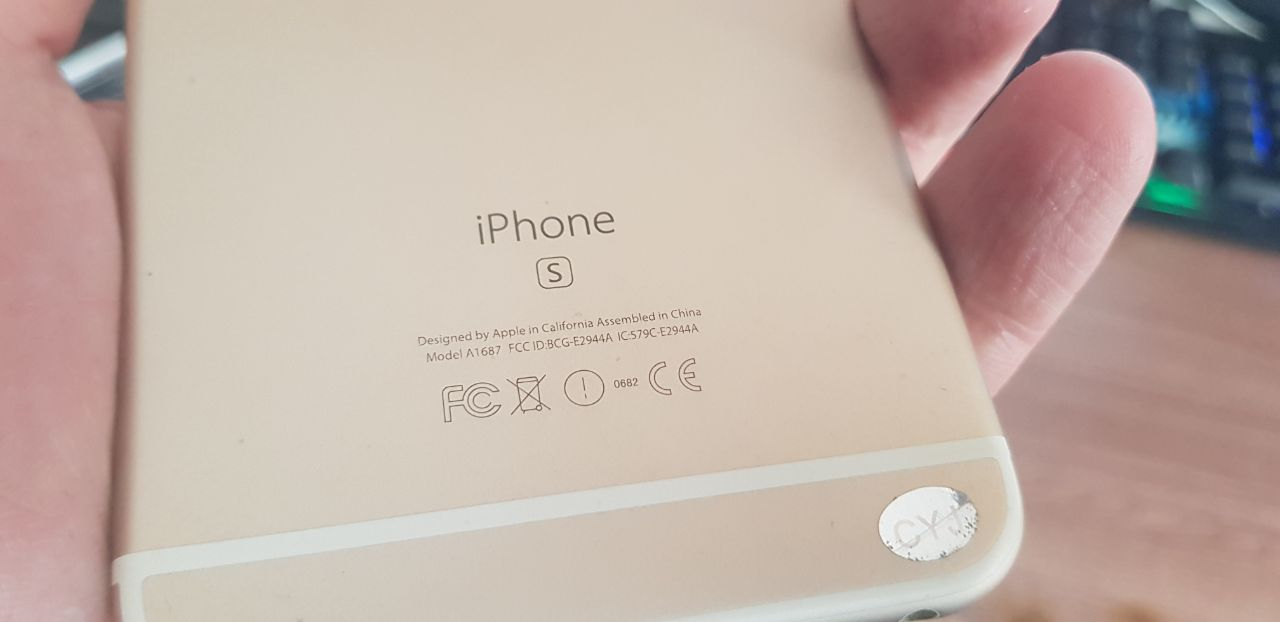

Ну, с зарядкой вопрос я решил быстро: китайские айфоны иногда используют свои «Lighting'и», несовместимые с оригиналом и которые не могут заряжать оригинальный айфон. Благо в комплекте был пожухлый оригинальный кабель, который я разобрал и припаял всё обратно. Теперь и USB, и зарядка работают нормально!


С кнопкой вопрос был интернеснее: хотя найти такую на шлейфе и кинуть с неё перемычки — дело 5 минут, я лёгких путей не искал и решил сделать автостарт при подключении к зарядке — как и на оригинальном айфоне :)


И, как вы уже поняли, просто так поставить перемычку на контакте Power и массу не получится — смартфон будет постоянно уходить в ребут. Поэтому я сдампил загрузчик с помощью SP Flash Tool и начал ковырять его в IDA Pro, благо устройство не требует разблокировки этого самого загрузчика. Способ рабочий для многих устройств на MediaTek, в том числе и некоторых 67xx (возможно придется разблокировать загрузчик), а на устройствах с другими чипсетами алгоритм может быть +- похожим, но если нет возможности напрямую вмешаться в загрузчик, можно сделать авто-загрузку патчем boot.img.

❯ Реверсим и патчим

Для реализации автозагрузки, необходимо пропатчить загрузчик. В устройствах на чипсетах MediaTek их два — первый Preloader, который занимается первичной инициализацией периферии и ОЗУ, а второй — lk, который инициализирует дисплей, грузит ядро Linux и передаёт ему управление. В сети уже давно лежат слитый исходный код и Preloader, и lk, так что с их изучением проблем не возникнет, идея общая у всех устройств.

Итак, что же происходит при включении смартфона? lk определяет так называемый режим загрузки, в зависимости от которого меняется раздел, с которого грузится ядро (boot или recovery), а также параметры передаются ядру (atags). В процессе работы lk и перед загрузкой ядра, перед тем как показать анимацию зарядки, загрузчик проверяет нажата ли кнопка включения — и если да, то быстренько перезагружает устройство в обычный режим.

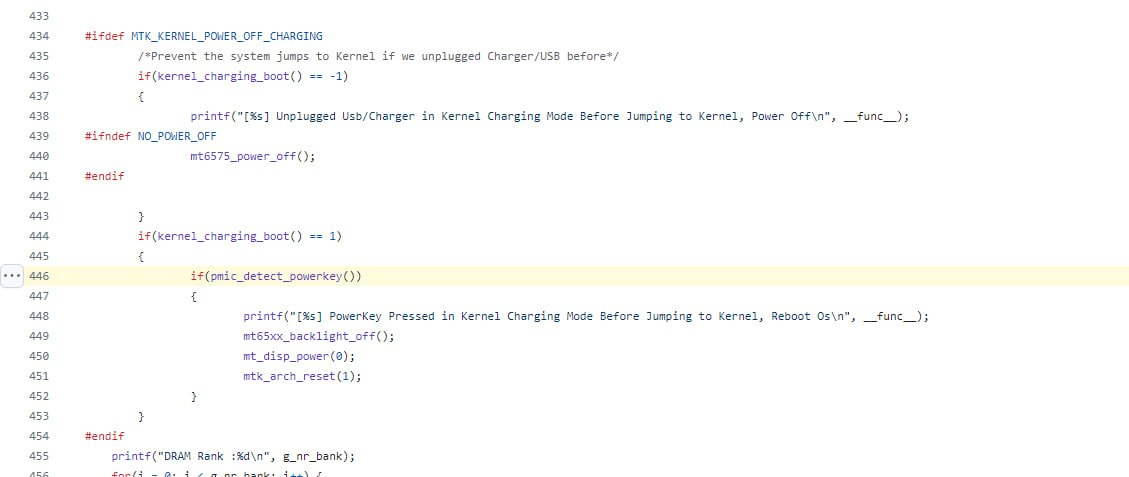

Да, всё так легко! Таким образом, нам остаётся лишь пропатчить условие с проверкой кнопки включения, дабы смартфон считал что кнопка нажата тогда, когда она по факту не нажата. В IDA Pro, lk загружается с смещением памяти в 0x0, а найти нужную инструкцию нам поможет зацепка в виде отладочной строки. IDA Pro сразу строит все xref'ы и обращения к строкам, так что найти нужные данные не составит труда. Ищем «[%s] PowerKey Pressed in Kernel Charging Mode Before Jumping to Kernel, Reboot Os» и смотрим все обращения к адресу памяти, с которого начинается строка.

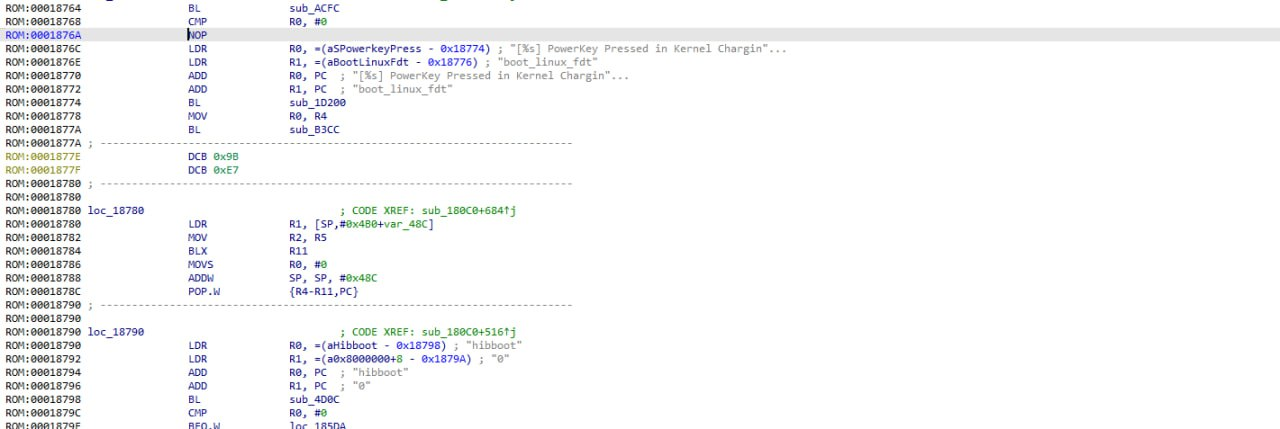

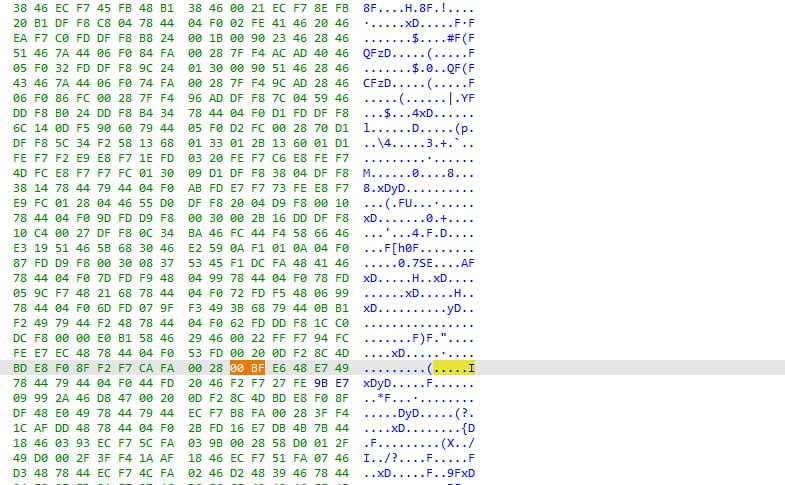

Чуть выше метода вызова printf, можно найти наше условие, которое начинается с инструкции CMP R0, #0. Сразу после него идёт инструкция BNE, которая бранчит код и продолжает загрузку системы в режиме «зарядки». Нам остаётся лишь заменить её на NOP в hex-редакторе в той же IDA Pro и система сразу после попытки включится в режиме зарядки уйдет в ребут и перезагрузится в обычном режиме, будто мы просто включили смартфон с кнопки!


Прошиваем наш новый lk:

Автостарт android-устройств — это просто! Реверсим, патчим загрузчик и заставляем смартфон включаться самому - 12

И видим, что всё работает! :)

❯ Второй способ

Если возможности пропатчить загрузчик нет, в дело вступает второй способ, заключающийся в патче boot.img — раздела с ядром устройства и ramdisk'ом, в котором содержаться скрипты для инициализации устройства (*.rc). Всё дело в том, что даже при зарядке смартфон загружает ядро Linux, первоначальный рамдиск и в зависимости от режима загрузки запускает либо app_process (главный процесс в Android), стартуя загрузку системы, либо специальную программу, которая часто называется charger и находится в /system/bin/ (иногда в самом boot.img).

На смартфонах с разными чипсетами реализация этого способа может сильно отличаться, однако приведу пример с смартфонами Sony Erisson из 2011 года (у меня есть Xperia Play с сломанной кнопкой включения). Там устройство начинает выполнение скрипта init.rc, тот в свою очередь запускает init.semc.rc и на этапе инициализации запускает программу chargemon, которая выводит анимацию зарядки, отключает смартфон, если кабель вытащили и слушает нажатие кнопки включения, продолжая процесс загрузки, если пользователь зажал кнопку включения. Соответственно, весь фикс — закомментировать эту строку :)


#exec /system/bin/chargemon

В случае MTK, можно попробовать ещё пропатчить init.rc, дабы он продолжал загрузку системы даже в случае подключения кабеля в режиме зарядки. Способов много, главное проявить смекалку и не бояться разбираться в чём-то непонятном :)

❯ Заключение

Как видите, ничего сложного в реализации автоматического старта устройства нет. Где-то можно обойтись перемычкой на кнопку включения, где-то патчем boot.img, а где-то и патчем загрузчика. Но тем не менее, это вполне возможно на практике и позволяет делать такие приколюхи, как я со своим китайским айфоном :)

Надеюсь, материал вам был интересен и полезен! Пишите, нужно ли вам было реализовать что-то подобное и как это делали в комментариях!

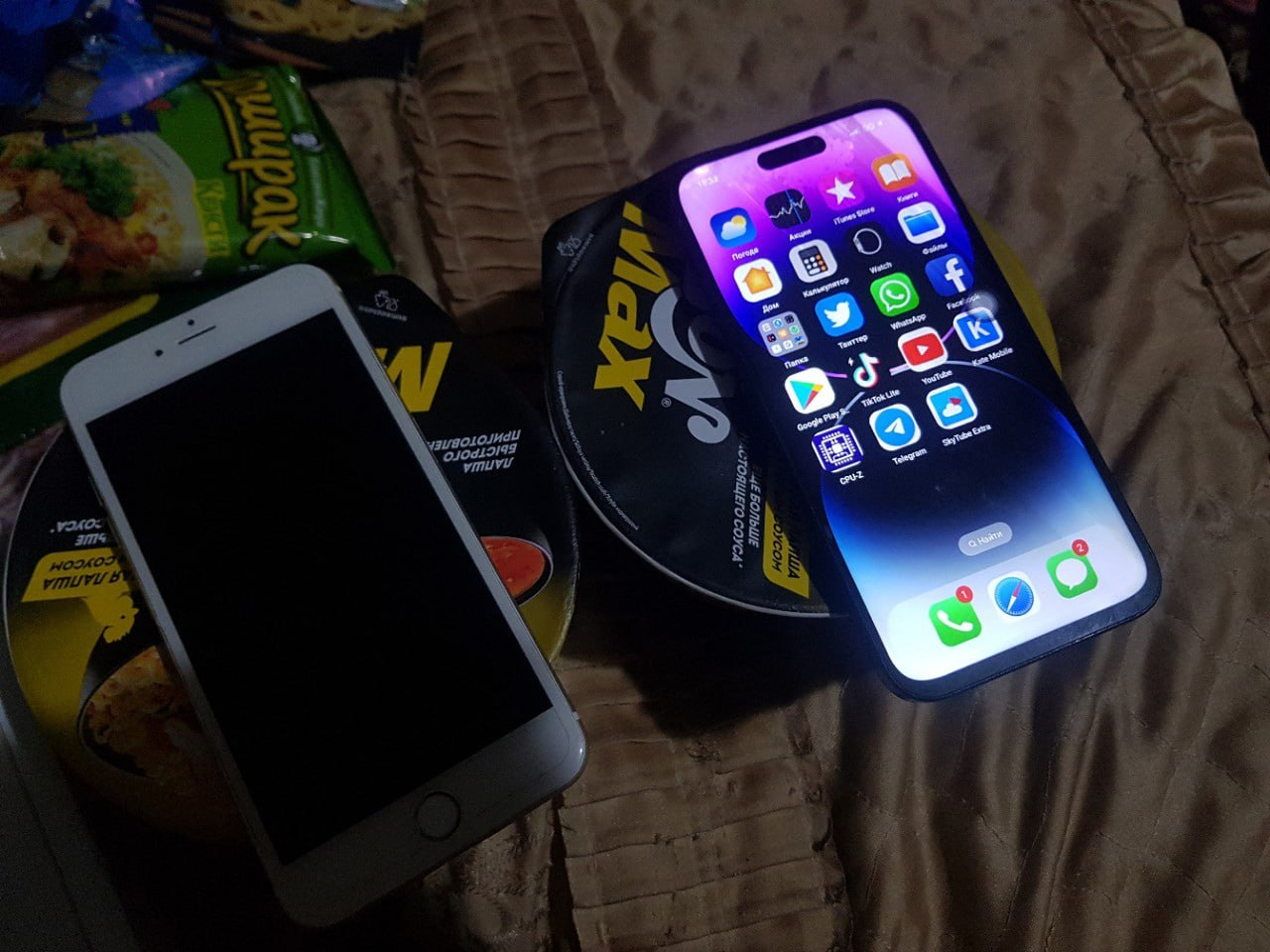

Друзья, если у вас есть подобные китайчики и вы не разделяете желания пытаться вдохнуть в них жизнь, но выбрасывать их жалко — можете задонатить их мне :) Как сами видите — девайсы попадают в хорошие руки. Из недавнего — я взял нерабочую, утопленную китайскую копию 14 Pro Max из под СЦ в качестве основного смартфона. Также у меня есть канал в Telegram, куда я выкладываю бэкстейджи статей, различные заметки о ремонте, моддинге, программировании и реверс-инжиниринге и свои мысли, а также ссылки на свои новые статьи и видео. Кому интересно — залетайте!
