Всем привет.

Кто пропустил тему про саму идею, создание рамы и установку мотора, высоковольтной батареи и подвески - часть 1

Установка колес, подключение электрики и модуля заряда PDM Nissan Leaf - часть 2

Последний наш пост был 3 недели назад. За это время мы шагнули далеко вперед.

Во первых, при первом выезде стало понятно, что полноценно тестировать багги у которого из торможения только система рекуперации, нельзя. Поэтому первое чем мы занялись - это тормозная система.

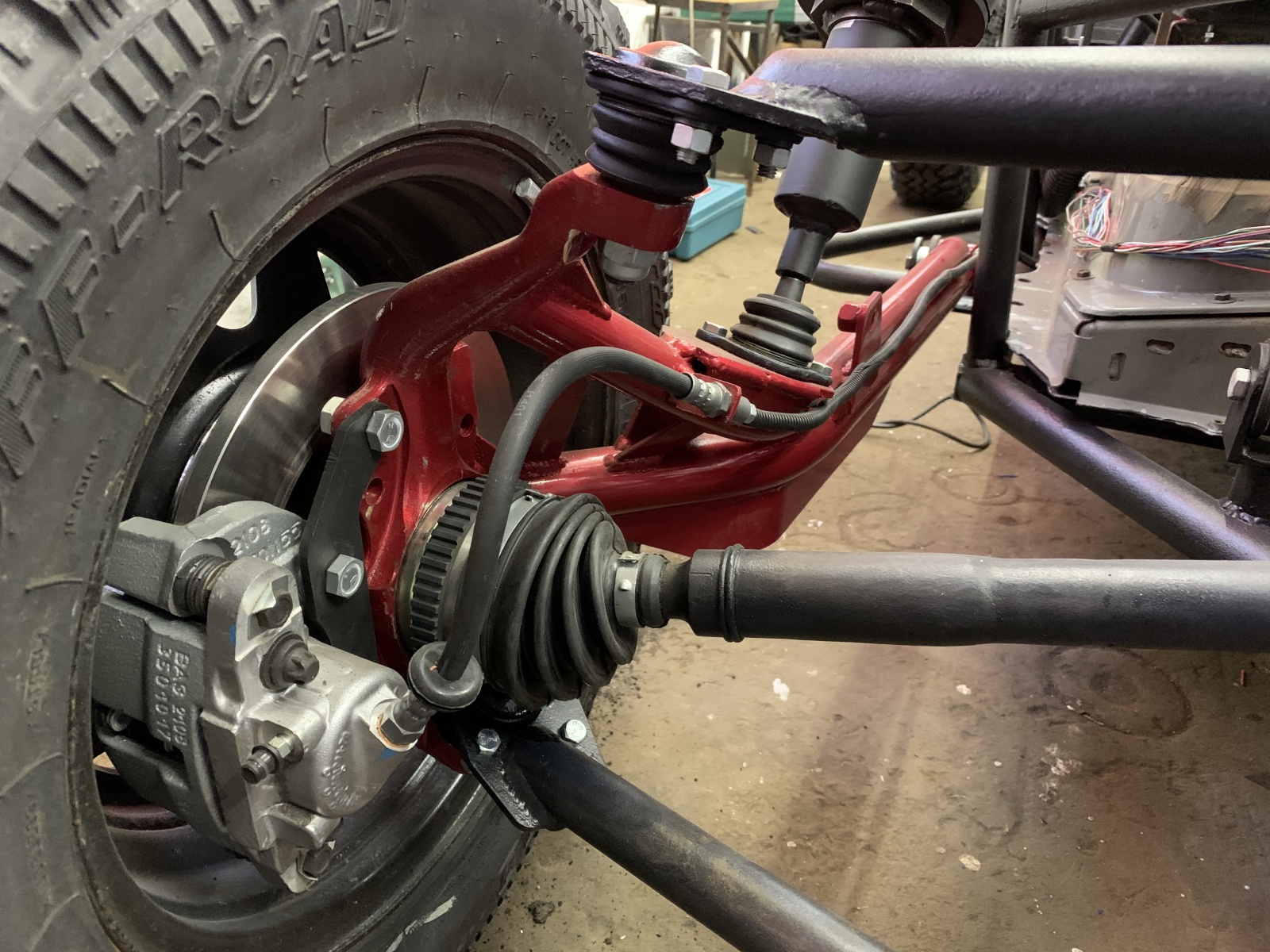

Сначала были установлены тормозные суппорта. Далее сделана разводка тормозных трубок и шлангов через блок АБС.

Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 2

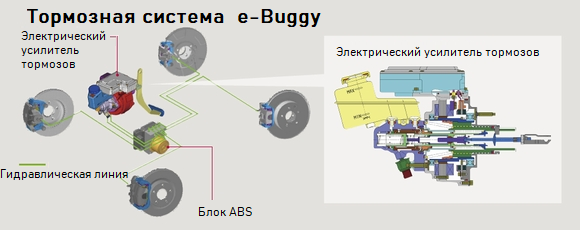

Интересно, что в автомобиле нет вакуумной системы, потому что нет двигателя внутреннего сгорания. Поэтому в качестве усилителя стоит не вакуумный усилитель тормозов, а электрический.

Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 3

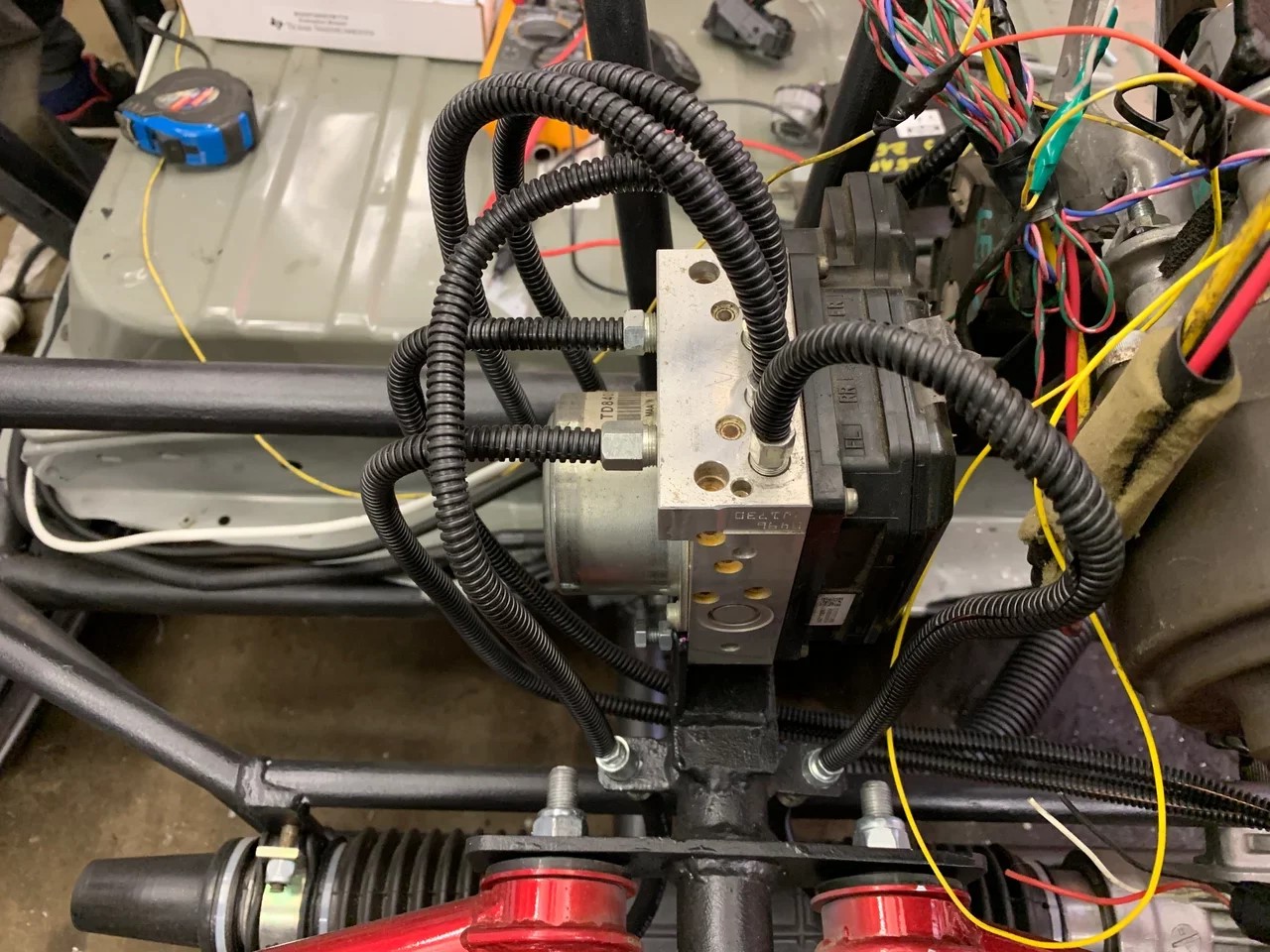

Блок АБС установлен, но пока через него просто транзитом проходит жидкость. В будущем нам предстоит установка датчиков АБС и отстройка режимов работы АБС.

Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 4

При первом выезде мы на скорую руку написали программу управления электродвигателем. Суть заключалась в том, что при нажатии газа багги ехал вперед, а при нажатии тормоза включалась рекуперация на 10%. И при остановке багги вместо рекуперации начинал ехать в обратную сторону. Но мощности явно не хватало, да и ехать назад посредством торможения не правильно.

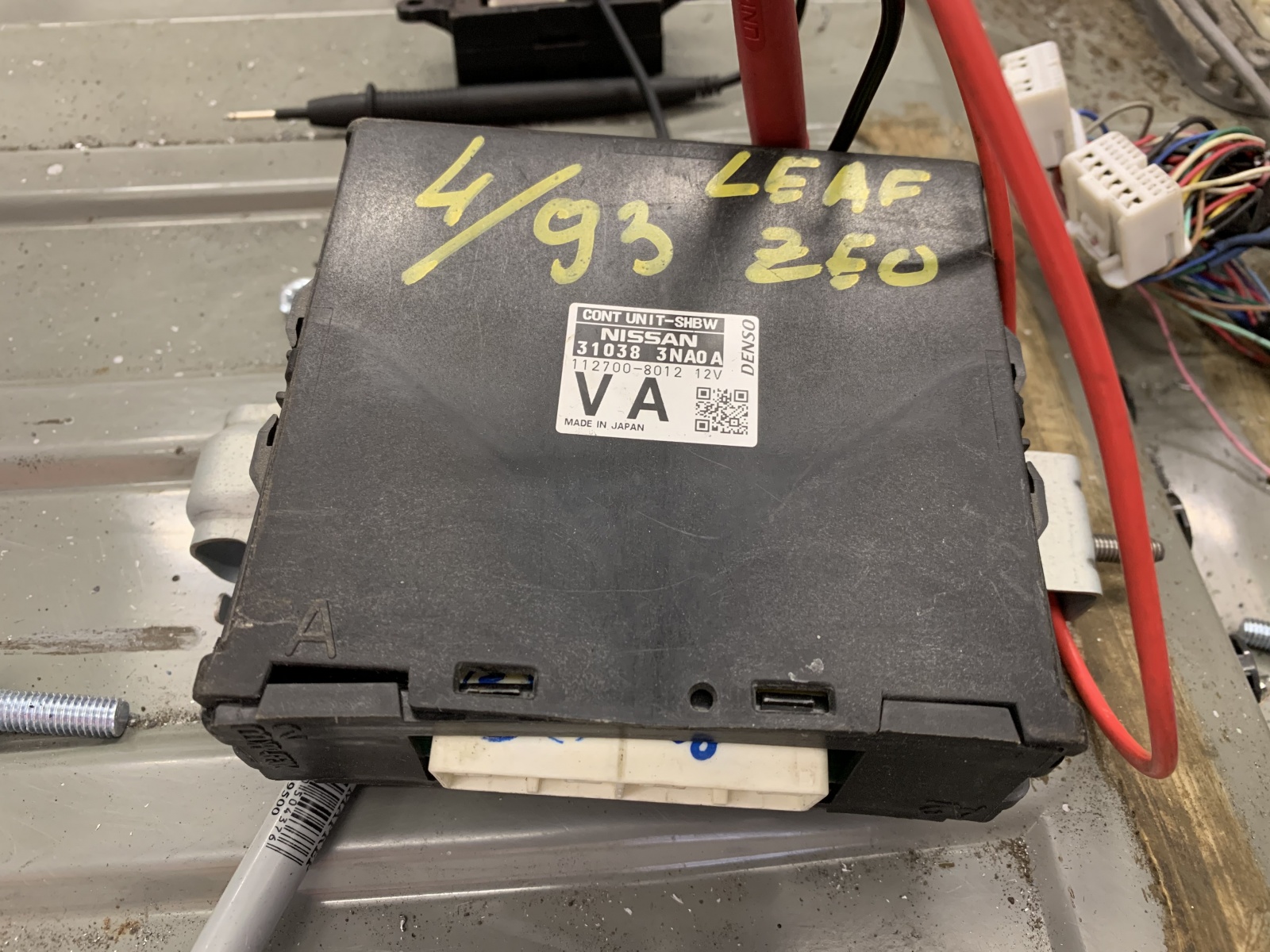

По сути нам было достаточно, чтобы в наш контроллер приходили сигналы на движение вперед, на движение назад и на блокировку двигателя в режиме паркинга. Сначала мы думали сделать это на тумблерах кнопочного типа. Но потом решили сделать максимально эстетично, использовав родной селектор переключения режимов. Японцы иногда чересчур серьезны. И для работы простого селектора у них был разработан большой блок управления к которому мы и подключились, а также наладили связь между ним и нашим контроллером.

Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 5

В итоге у нас появился вот такой вот штатный селектор, который мы будем интегрировать в будущем в консоль.

Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 6

Благодаря такому селектору у нас будет индикация режимов работы, подсветка, переключения режимов драйв/эконом. Эконом режим мы будем настраивать, в случае поездок неопытных водителей, чтобы максимальная мощность сильно ограничивались и человек мог привыкнуть к аппарату.

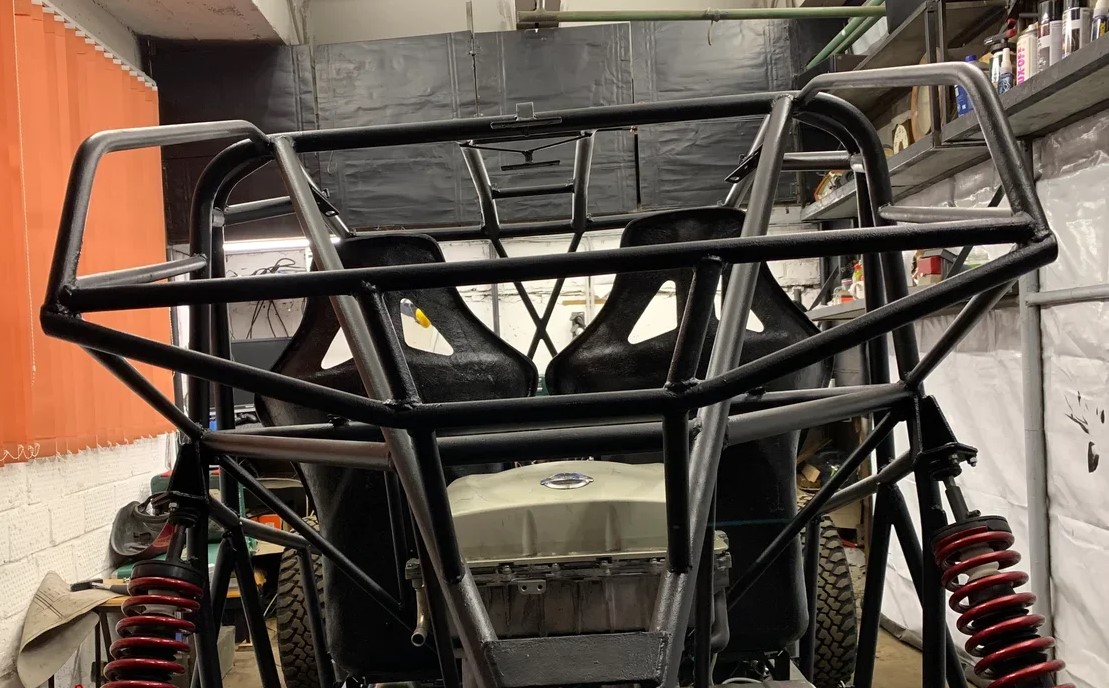

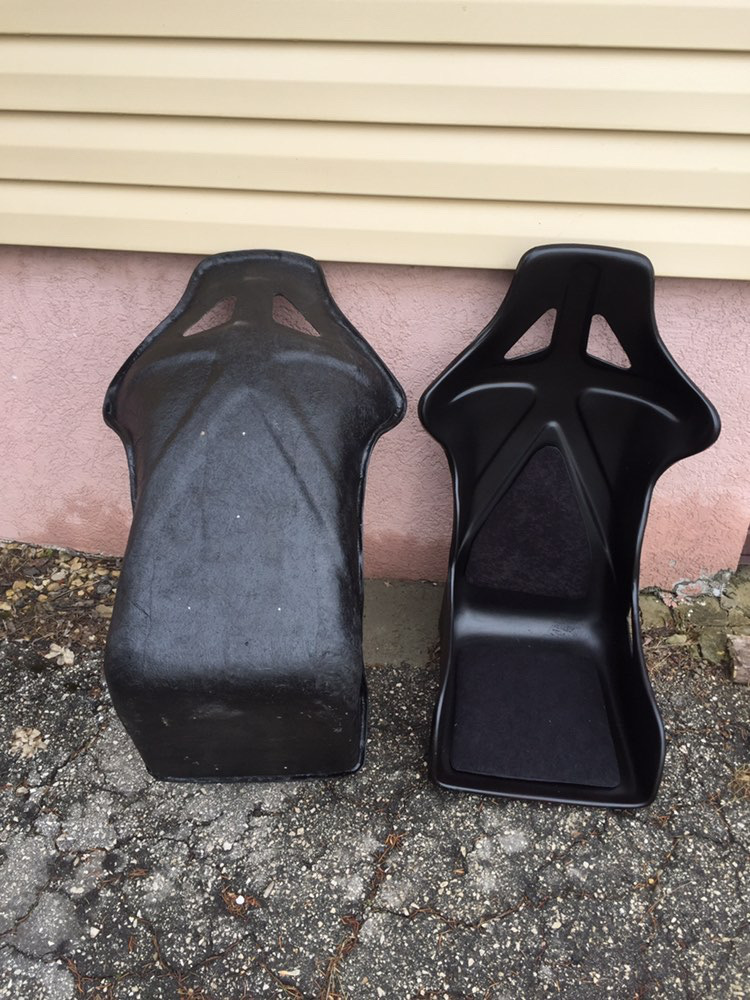

Кто смотрел видео с первым выездом, то видели, что вместо сидения у нас стоял ящик от инструментов. Это дело мы также поправили. Были установлены вот такие самодельные ковши.

Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 7
Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 8

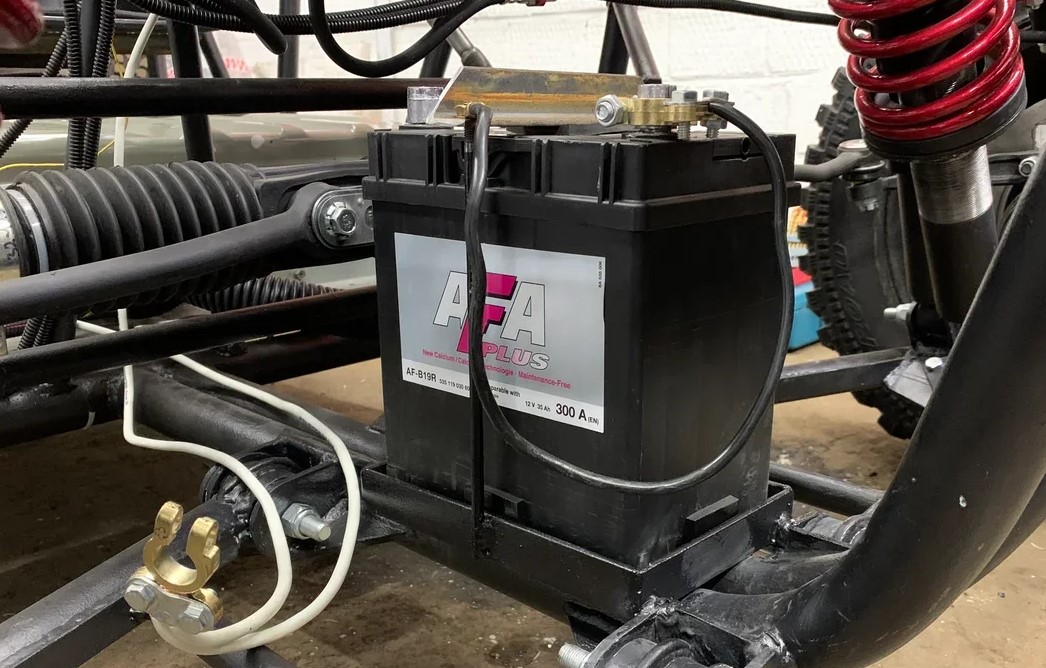

Также во время пробной поездки у нас не был закреплен 12В бортовой аккумулятор. И это дело мы исправили. Установили площадку спереди. Это положительно повлияло и на развесовке.

Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 9

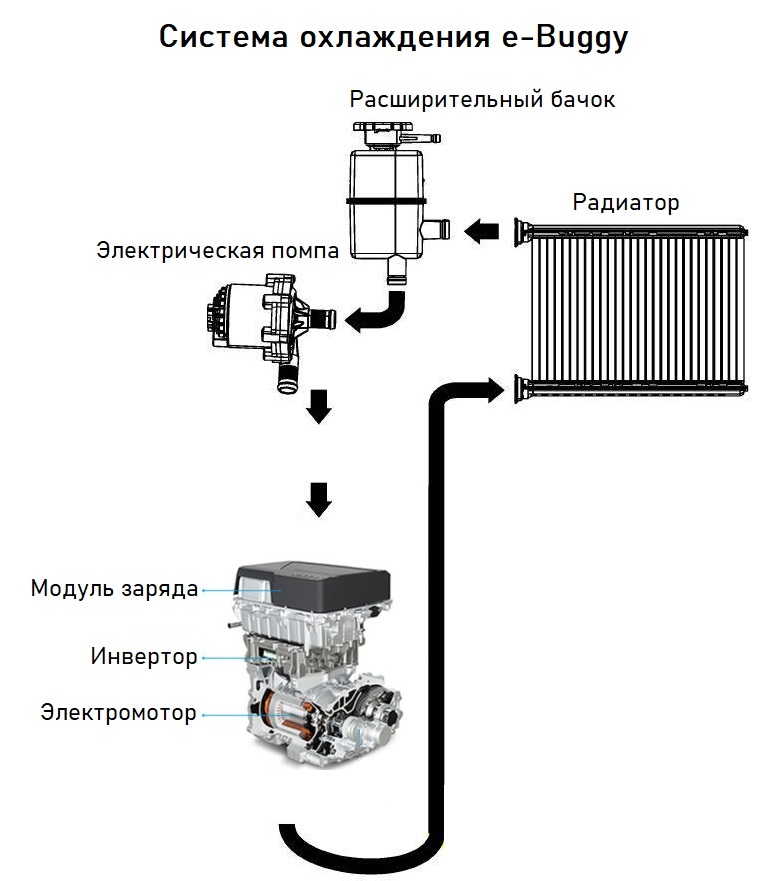

При промежуточных выездах мы заметили, что через какое то время багги терял первоначальную мощность. На форумах некоторые люди катаются без системы охлаждения при этом в полной уверенности, что у них все в порядке. Сначала мы не понимали как это возможно. Но потом все стало ясно. В основном на Leaf катаются не гонщики и так как заряд батареи ограничен, то люди в основном передвигаются в плавном режиме. Мы же ездили "тапка в пол". У лифа существует ошибка P3252 Limits the maximum torque of traction motor to 50%. И выскакивает она при недостаточном охлаждении IGBT ключей. Поэтому далее мы установили систему охлаждения.

Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 10

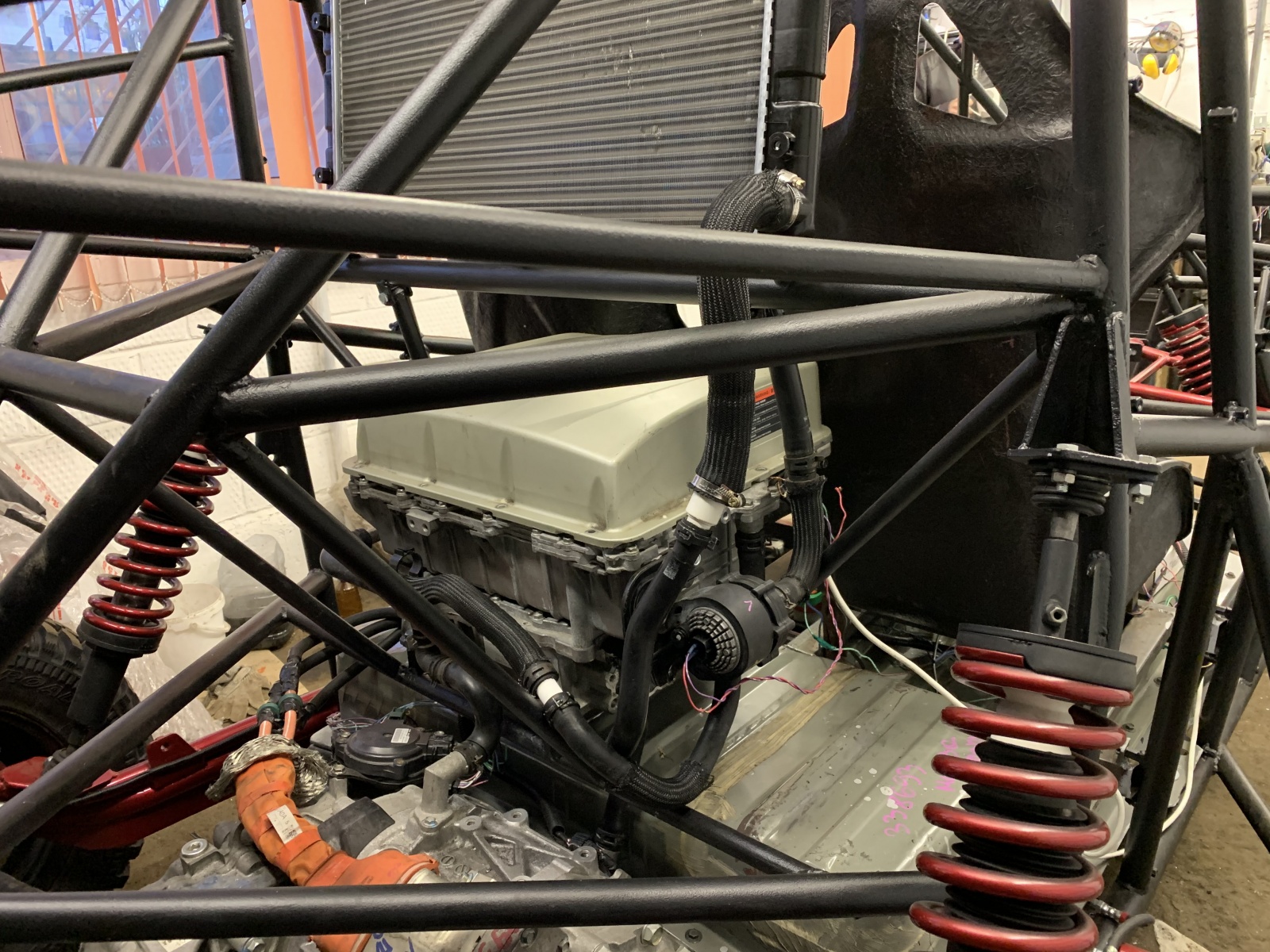

Помпа здесь также интересная. Не классическая механическая, а электрическая. Сейчас она просто гоняет антифриз на максимум, но в дальнейшем мы будем управлять помпой по ШИМ сигналу в зависимости от температуры антифриза в системе.

Как сделать самодельный электрический багги с мощным мотором. Часть 3. Тормоза, охлаждение, сидения, селектор, улица - 11

Впереди еще много работы, но мы с энтузиазмом готовы ей заниматься. Будем доделывать АБС, изготавливать приборную панель, делать визуализацию для панелей.

Кому интересно более подробная информация, то ее можно увидеть на нашем канале "Время инженеров" ниже.
