GPS антенна своими руками за 5 минут

в 13:53, , рубрики: gps, IPX, neo6, ublox, антеннаб самодельная, Диполь, патч, самоделка, физика, Электроника для начинающих

Для приема GPS сигналов, можно изготовить несложную антенну, которая по
своим возможностям будет соответствовать маленькой патч-антенне.
Предлагаемая антенна — диполь, пассивная, поэтому небольшой выигрыш в токе
потребления GPS модуля достигается.
Принимаем центральную частоту GPS сигнала равной 1575.42 МГц, находим
длину одного плеча антенны L/4 = 47.7 мм. Цифра справедлива для провода без
изоляции. Провод в изоляции должен быть чуть короче. Длина плеч диполя и
монополя отсчитывается от грани оплетки кабеля.
Если половинка диполя одна, то это уже монополь. Я подготовил диполь и монополь.
GPS антенна своими руками за 5 минут - 1
Антенны крепятся на короткий коаксиал с концом типа IPX.В качестве эталонной антенны используем активную маленькую патч-антенну. GPS-модуль NEO6.
GPS антенна своими руками за 5 минут - 2

Сравниваем сигналы спутников показанные в u-center 19.11.01.
GPS антенна своими руками за 5 минут - 3
Антенны, располагаем близко к окну. Ориентация — по усредненному максимуму сигналов.
GPS антенна своими руками за 5 минут - 4
Уровни сигналов:
Керамика:
GPS антенна своими руками за 5 минут - 5

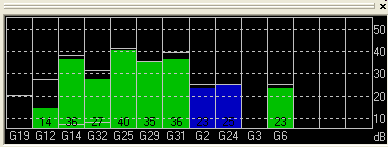

Диполь:
GPS антенна своими руками за 5 минут - 6
Монополь:
GPS антенна своими руками за 5 минут - 7
Вывод:
1) Активная патч-антенна сопоставима с диполем.
2) Диполь дает прирост усиления относительно монополя ~ 5 дБ (до 4 раз по
мощности)
Основной вывод: диполь может заменить маленькую патч-антенну. Экономия тока
около 6 мА, при 3.3В питании. (20 мВт!). Масса малой патч-антенны около 3 грамм,
масса диполя с проводом IPX всего 0.65 грамм!

Автор: Лавриненков Игорь
