На что влияет сопротивление наушников

в 11:16, , рубрики: звук, импеданс, Научно-популярное, периферия, сопротивление наушников, физика


После интервью наибольшее количество вопросов было связано характеристикой сопротивления наушников. Рассмотрим, на что влияет характеристика и с чем ее едят. Для лучшего усвоения материала мы будем последовательно выпускать материалы, собирать вопросы и комментарии и двигаться дальше.

Прежде чем разобрать, на что и как влияет сопротивление наушников, разберемся, что это за заморская птица такая. И готовимся к тому, что здесь будут аж две формулы из стандартного школьного курса физики. Т.е. материал сложный и тяжелый.

Сопротивление наушников часто называют как импеданс или полным сопротивлением наушников.

С точки зрения терминов, где под сопротивлением подразумевается только активная (резистивная) часть, под импедансом (полным сопротивлением) подразумевается совокупность активного и реактивного сопротивления. Вспоминая школьный курс физики, мы знаем, что к реактивному сопротивлению относится емкость и индуктивность.

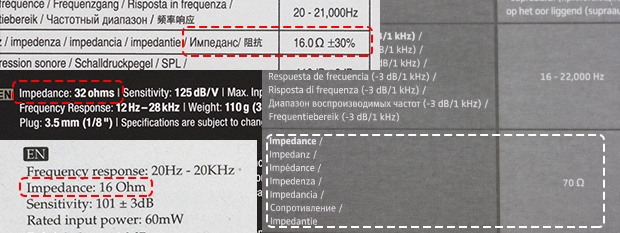

Конечное сопротивление наушников зависит от того, на какой частоте измерено сопротивление. На коробках часто приводят только активное сопротивление или изредка значение, полученное на частоте 1 кГц. К сожалению, редко указывают сопроводительные параметры и можно только гадать, какое значение импеданса у наушников на самом деле.


Если речь идет о динамических наушниках, то значения в виде 16, 24, 32 Ом и т.п. означают сопротивление лишь катушки индуктивности динамика и не учитывают сопротивление провода, пайки контактов и штекера. В реальности сопротивление наушников обычно на 1-3 Ом выше и немного различается между правым и левым каналом. Наиболее добросовестные производители честно указывают, что точность указанного сопротивления составляет 20 или 30% и это нормально (бурно возражает на это только маркетолог, никакие погрешности на коробке приводить нельзя – «правда» убивает продажи).

Низкоомные и высокоомные наушники

Наушники принято делить на низкоомные и высокоомные. Для внутриканальных и полноразмерных наушников граница разделения разная.

Для полноразмерных: никзкоомные наушники обладают сопротивление менее 100 Ом, а высокоомные выше 100 Ом.

Для внутриканальных: низкоомные не выше 32 Ом, выше 32 Ом – высокоомные.

Какой вид импеданса у разных наушников?

Внутриканальные наушники

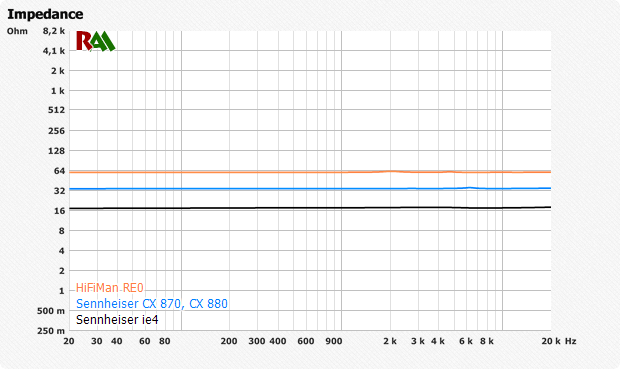

Большинство внутриканальных динамических наушников обладают ровной кривой импеданса и значение в 16, 24 или 32 Ом не имеют отклонений для частот от 20 до 20 кГц.

На графике по горизонтали указаны частоты, от 20 Гц до 20 кГц. По вертикали – сопротивление (в логарифмическом масштабе).

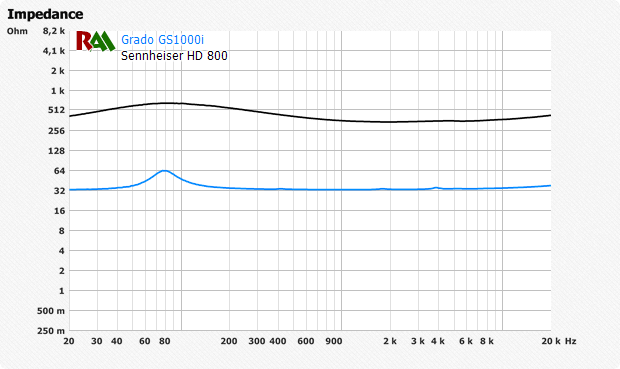

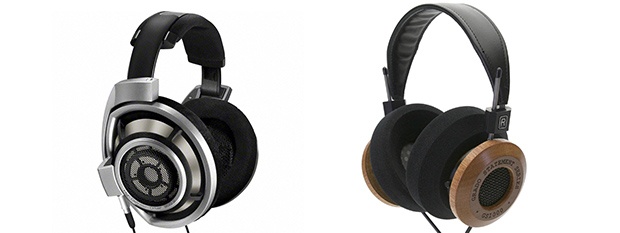

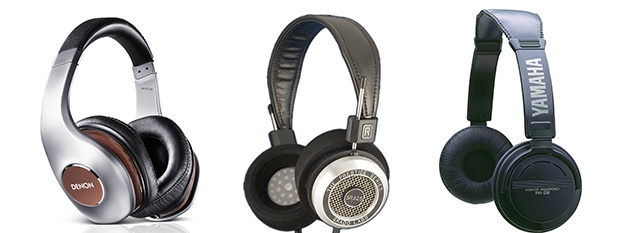

Полноразмерные динамические наушники


У полноразмерных динамических наушников довольно часто можно встретить неравномерную кривую импеданса, с локальным подъемов в области низких частот и небольшим подъемом в области высоких частот.

Сопротивление может быть равно 32 Ом без учета реактивной части (условно, это 0 Гц, измеряется любым универсальным мультиметром), но на практике может быть вдвое выше на определенных частотах.

Неравномерность (подъемы) могут указывать как на резонансы, так и на конструктивные особенности излучателя в данном корпусе наушников. Так, при измерении сопротивления, частота и величина подъема может сильно меняться от того, лежат наушники свободно на столе, или одеты на манекен (в этом случае внутреннее пространство наушников задемпфировано).


У некоторых динамических наушников нет заметных резонансов или отклонений. Такая линия условна идеальна, но подбирать наушники таким путем не рекомендуется. В погоне за улучшением одной характеристики, приходится жертвовать другой.
Среди наушников топ-класса можно встретить кривые импеданса как с минимальными отклонениями, так и со значительными. Если у наушников виден узкополосной подъем (на графике выше это Grado GS1000), то усилитель стоит подбирать с низким выходным сопротивлением для лучшего контроля низких частот (как к слову сделано у фирменного усилителя Grado RA1).

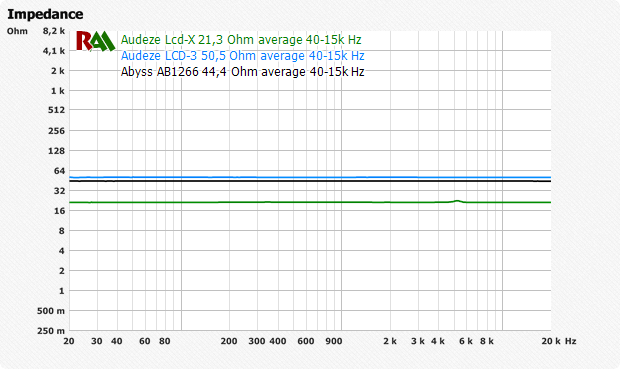

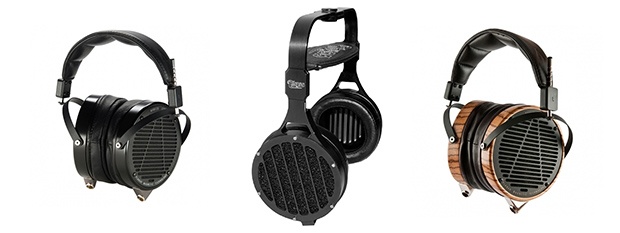

Изодинамические (ортодинамические) наушники


Помимо динамических излучателей широкое распространение сейчас получает изодинамический тип излучателя (и его схожий тип — ортодинамический). У таких наушников всегда прямая линия импеданса. Изодинамические наушники сейчас выпускают: Abyss, Audez'e, HiFiMan, Oppo, Fostex. В советское время были наушники ТДС-5/м, ТДС-7, ТДС-15, ТДС-16 и ТДС-25. Сегодня для моделей ТДС-7 и ТДС-15 чаще всего делают моддинг.

Формально, это идеальная нагрузка для усилителя, однако в области ультравысоких частот (мегагерцы и гигагерцы) у некоторых моделей сопротивление снижается и стремится к нулю. Такое коварство на стандартном графике не увидеть и с некоторыми усилителями это может привести к некачественному режиму работы.

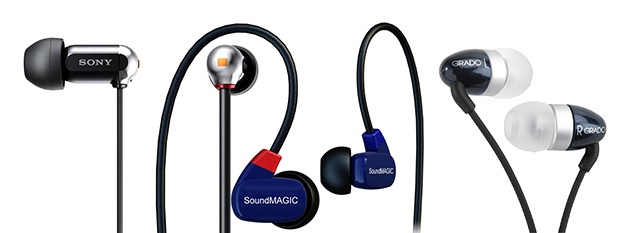

Внутриканальные арматурные наушники

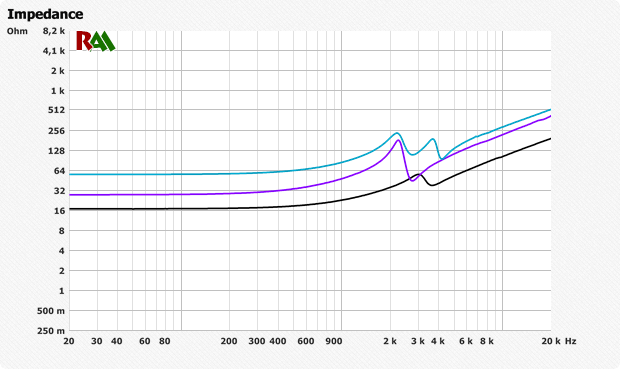

Едва предсказуемо выглядит импеданс у внутриканальных наушников с арматурным излучателем. Для однодрайверных моделей есть общая черта — всегда существует локальный подъем в области верхних средних частот (в районе 1-3 кГц) и в области самых высоких частот. Благодаря подъему в области высоких частот, большинство однодрайверных арматурных моделей «звучат чисто» в области высоких частот, т.к. в этой области частот усилитель дает меньше искажений.

В низкочастотной области обычно типовое сопротивление в виде 8, 16, 24 или 32 Ом. Выше 500 Гц начинаются подъемы.
В случае, если указано сопротивление в 100 Ом на 1 кГц – то это не означает, что наушники высокоомные, их сопротивление может быть и всего 16 Ом по показаниям мультиметра (в области низких частот).

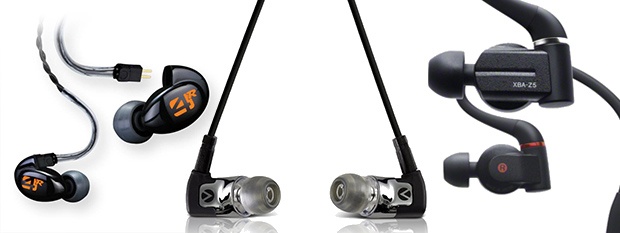

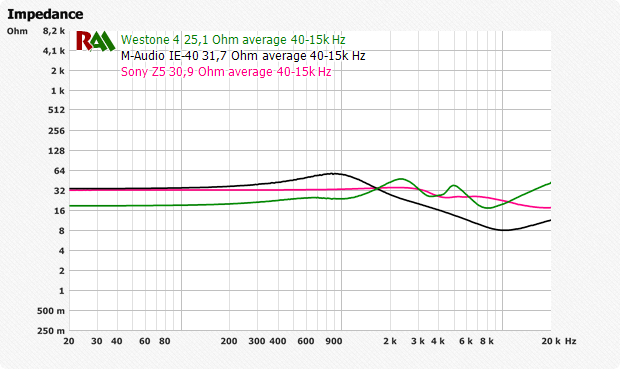

Гибридные и многодрайверные наушники


Нельзя предугадать кривую импеданса для многодрайверных и гибридных внутриканальных наушников. Кривая импеданса может быть какой угодно выше 500 Гц. Просадка сопротивления может спокойно доходить до 4 Ом при заявленных 100 Ом на 1 кГц.

Общие выводы

  • Сопротивление в реальности будет как на коробке, если наушники: Внутриканальные динамические или изодинамические
  • Сопротивление в реальности будет как на коробке и обладать неизвестными подъемами, если наушники: Динамические накладные и полноразмерные
  • Сопротивление в реальности НЕ будет как на коробке, если наушники: арматурные или гибридные

Зачем собственно это все знать? Иногда производители усилителей и плееров указывают, какое сопротивление наушников будет совместимо и на эту информацию полезно ориентироваться.

Если надо узнать реальное сопротивление у арматурных или гибридных наушников, то можно попробовать поискать результаты измерений в интернет. Методы измерения импеданса обычно дают единый результат и не зависят от ПО со стендом или измерительного комплекса.

На что влияет импеданс наушников?

Чувствительность наушников

Чувствительность наушников обычно приводится к мощности, что учитывает сразу две характеристики: подаваемое на наушники напряжение и ток. Это удобная конечная характеристика для теоретиков и крайне запутанная для практического применения конечными потребителями.
Для обычного потребителя логично представлять, что «чувствительность = громкость». С колонками это работает, т.к. всегда значение указывается сопротивлением колонки в виде 4 или 8 Ом, и аналогично указывается мощность усилителя. Запутаться сложно.

Но если для колонок всего два типовых сопротивлений в 4 и 8 Ом и у каждого усилителя приводится мощность под два типа сопротивления, то у наушников порядка 11 сопротивлений: 8,16,24,32,64,128,256,320, 608 и т.п.

В итоге потребитель берет в руки наушники с разным сопротивлением и наивно полагает, что по чувствительности он может что-то сравнить.

Чтобы связь «чувствительность = громкость» была применима к наушникам, чувствительность необходимо выражать к напряжению, а не мощности (как это делает Sennheiser). Но большинство производителей вообще не указывают, в каких единицах чувствительность приводится.

Именно по этому «все знают» — что высокоомные наушники тихие, а низкоомные наушники — громкие. И наивно полагают, что для высоомных наушников нужен «мощный усилитель», а для низкоомных наушников хватит и вшивого смартфона. И хотя на деле все совсем не так, из-за крайне неудачных терминов из стандартов ГОСТ и AES сформировались отдельные «понятия», противоречащие законам физики, но на простонародном языке достаточно точно описывающими результат, вроде: «Для высокоомных наушников нужен мощный усилитель». Физически безграмотно, зато «всё всем понятно».

Затронем эту тему глубже (осторожно, переходим к формулам из школы, начинаем напрягать мозг!)

На выходе усилителя мы напрямую регулируем вовсе не мощность, а лишь уровень напряжения. В зависимости от сопротивления наушников получается уровень тока, потребляемый наушниками, что в свою очередь определяет итоговый уровень мощности.

Это очень важно понимать, т.к. не изменяя уровень напряжения на выходе усилителя, мы никак физически не можем отдельно увеличить уровень тока и тем самым увеличить уровень мощности.

U=I*R, где
U – напряжение на выходе усилителя, В
I – сила тока, А
R – сопротивление наушников, Ом

W=I*U, где
W – мощность на выходе усилителя, Вт
U – напряжение на выходе усилителя, В
I – сила тока, А

Если у вас мозги не вскипели от двух простых формул, можно двигаться дальше.

Отличным примером служат наушники Beyerdynamic серии DT 770 с разным сопротивлением, в 32, 80, 250 и 600 Ом (часть моделей снята с производства).

У всех наушников единая чувствительность в 96 дБ/мВт, что означает, что если мы подадим на наушники ровно 1 мВт, то уровень звукового давления будет равен 96 дБ SPL.

При 1 мВт для разных моделей нам надо подать разные соотношения напряжения и тока:

Сопротивление, Ом 32 80 250 600
Напряжение при 1 мВт, мВ 179 283 500 775
Ток при 1 мВт, мА 5,6 3,5 2 1,3

Т.е. низкоомной модели в 32 Ом требуется самое низкое напряжение, но самое высокое значение уровня тока.

Высокоомной модели наоборот нужно самое высокое напряжение, но низкий уровень тока.

Возвращаемся к тому, что на выходе усилителя мы выставляем уровень напряжения. У смартфонов это порядка 200-300 мВ. Физически видно ограничение по громкости для высокоомных наушников, что делает высокоомные наушники автоматически «тихими». И нам на деле не хватает не «мощности» усилителя, а банально напряжения.

А ведь если бы все производители указывали чувствительность к напряжению, то все было бы очень наглядно:

Сопротивление, Ом 32 80 250 600
Чувствительность, дБ/мВт 96 96 96 96
Чувствительность, дБ/В 111 107 102 98

Как видно из таблицы, разница в громкости между моделями с чувствительностью в 96 дБ/мВт для 32 и 600 Ом составляет 13 дБ.
По данным чувствительности к напряжению мы видим прямую связь с громкостью.

Основные выводы

  • Чувствительность надо смотреть не к мощности, а к напряжению. Только так можно сопоставить наушники по «громкости»
  • Чем ниже сопротивление, тем выше чувствительность наушников. Чем выше сопротивление, тем соответственно ниже чувствительность.

И теперь, когда мы видим, что при разном сопротивлении от усилителя требуются разные уровни напряжения и тока, можно перейти к другим зависимостям, на которые влияет сопротивление наушников.

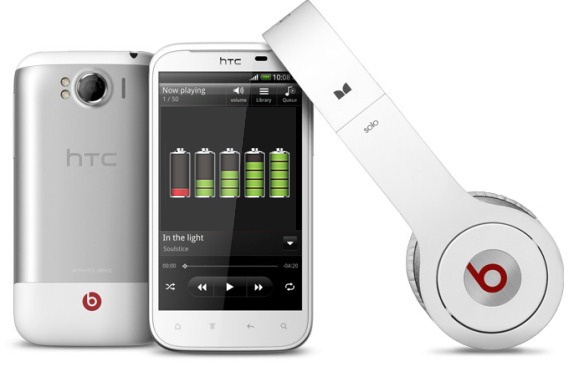

Время работы плеера или смартфона

Чем выше сопротивление наушников – тем дольше будет работать плеер или смартфон без подзарядки, т.к. высокоомные наушники потребляют меньше тока.
Если у вас тихий смартфон – то реального выбора в наушниках с разными сопротивлениями нет, достаточная чувствительность будет только у низкоомных наушников.

Однако, если у вашего смартфона или плеера «мощный» выход (т.е. обеспечивающий уровень по напряжению выше 200-300 мВ), то можно выбирать между высокочувствительными низкоомными наушниками и менее чувствительными с более высоким сопротивлением. В этом случае при равной громкости на выходе, замена 16 Ом на 32 Ом уменьшит потребление тока на одну треть. На фоне потребления энергии процессором и прочих микросхем, смартфон или плеер возможно проработает конечно не на одну треть дольше, а на четверть или пятую часть. Например с плеером Colorfly C4 Pro время работы варьируется от 5 до 8 часов (5 часов с M-Audio IE40 с сильной просадкой в области высоких частот и 8 часов с высокоомными наушниками).

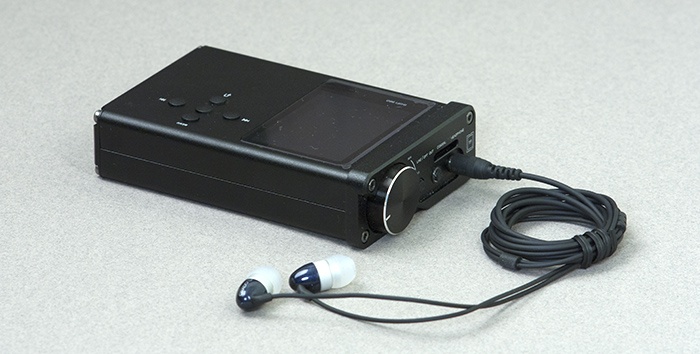

К «мощным» плеерам, таким как iHiFi или Hidisz, стоит подбирать наушники с большим сопротивлением, а проверять достаточность уровня громкости, в магазине «не отходя от кассы». В магазинах Soundpal все можно послушать и попробовать до покупки.

Возвращаясь к графикам с примерами сопротивлений:

  • Однодрайверные арматурные наушники в реальности обладают более высоким средним сопротивлением и с ними смартфон или плеер может дольше работать без подзарядки.
  • Многодрайверные наушники могут обладать наоборот меньшим средним сопротивлением и с ними смартфон или плеер может работать меньше по времени без подзарядки.

Качество звучания

«Все знают», что «высокоомные наушники звучат качественнее». Но в данном случае не наушники качественнее звучат, а усилитель отдает меньше тока и в итоге меньше искажений со стороны усилителя. Но это правило — не догма, если усилитель будет работать с уровнем напряжения, превышающего его штатный режим, то источником искажений будет перегрузка не по току, а по напряжению.
В этом и заключается большой секрет качества однодрайверных арматурных наушников (таких, как Grado GR8 и GR10, моделей Etymotic, старших Klipsh), где благодаря подъемам в области верхних средних и высоких частот получается качественное звучание с теми плеерами и телефонами, где полный ужас с низкоомными динамическими наушниками.

АЧХ наушников

Если усилитель не обладает нулевым сопротивлением, то итоговая АЧХ будет меняться в зависимости от кривой импеданса как наушников, так и усилителя. Подробно это рассмотрим в одном из следующих выпусков, тем более, что для этого требуется рассмотреть на что влияет полное выходное сопротивление (импеданс) усилителя.

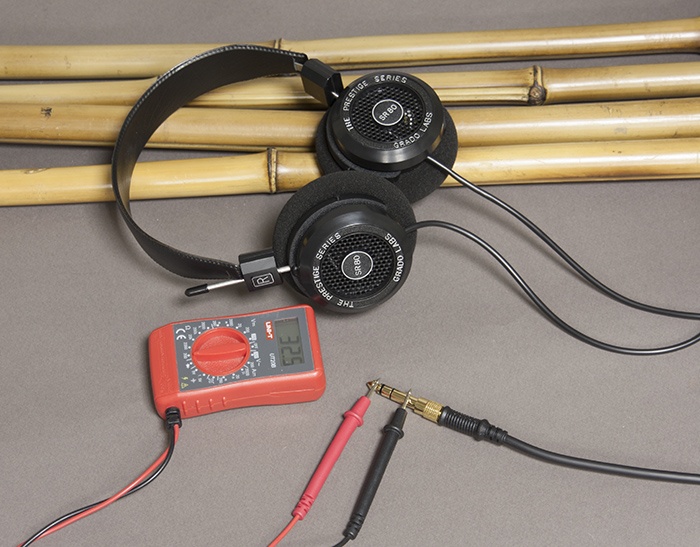

Как измерить сопротивление наушников?

Для получения детального графика нужно специализированное ПО и стенд. Но для выяснения величины активного сопротивления (в области самых низких частот) достаточно бюджетного мультиметра, стоимостью от 200 руб.


Вполне нормально при покупке наушников проверить сопротивление правого и левого канала, расхождение не должно превышать 2-3 Ом между каналами в большинстве случаев.

Автор: SOUNDPAL
