Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА”

в 23:07, , рубрики: аудиоаппаратура, аудиогаджет, Блог компании Pult.ru, гаджеты, звук, история аудио, история электроники, квадро, квадронаушники, квадрофония, многоканальный звук, наушники, Носимая электроника, носимые гаджеты, объёмный звук, советские наушники, СССР, старое железо

Сегодня кого-либо сложно удивить многоканальным объемным звуком. Чуть меньше людей знают о наушниках 5.1 и 7.1, которые иногда используют геймеры. При этом история появления многоканального портативного звука остается несправедливо забытой.

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 1

Дело в том, что в 1970-е годы появились первые квадро записи, что в свою очередь потребовало аппаратуры для их воспроизведения. Логичным шагом стало производство соответствующих усилителей, акустических систем и, что неожиданно, наушников.

На период короткого интереса к квадро в СССР появилась и дошла до серийного производства собственная модель наушников такого типа — «Электроника ТДК-3 ”КВАДРА». Их выпуск достаточно быстро прекратили. Между тем, к концу 70-х именно эта модель, наряду с серией “ЭХО” и изодинамическими ТДС-7, стала одной из первых в СССР, соответствующей HI-FI стандарту. Под катом об истории квадронаушников в ССCР и не только.

Начало

Итак, как я уже рассказал, всё началось с того, что в 70-е звукозаписывающие компании и производители аппаратуры вдруг решили, что стереозаписи себя исчерпали и нужно нести квадро в массы. Часть произведений стала записываться в квадро, а для воспроизведения оных записей американские, европейские и японские производители стали создавать соответствующие девайсы.

Ядром квадросистем стали усилители, ресиверы, магнитофоны и проигрыватели, к которым можно было подключать АС и квадронаушники. Последние стали особым шиком в техническом арсенале меломанов и аудиофилов того времени. За короткие 5 — 7 лет глобального интереса квадро в мире было создано около 50 экспериментальных и серийных моделей квадронаушников. Интересно, что некоторые из них либо создавались под конкретный усилитель, либо вообще поставлялись вместе с усилителем или ресивером в качестве бонуса.

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 2
Легендарный квадро ресивер Marantz 4400, для работы с этим устройством разрабатывались наушники ELEGA DR-147Q, которые стали основой для советской разработки

Мне удалось насчитать более 30 моделей, которые пользовались относительным спросом. Для интересующихся и коллекционеров привожу список (практически всё доступно на ebay по вменяемым ценам):

PANASONIC EAH-41, TOSHIBA HR-40, PIONEER SE-Q404, JVC 5944, KOSS (K 2+2, K-6LCQ, PRO 5Q), ELEGA DR-147Q (FISHER DR-147Q), ASAKA HA 50, BAYCREST HB 4000, CAPEHART CH-4C, CRAIG 9418, CHO HS-4000, ELECTRA QHP44, ELECTROPHONIC OH-4, FUTURA 4-channel, GENERAL ELECTRIC H-28, INTERNATIONAL ELECTRONICS CIS-4000, LAFAYETTE F-4400, MEP O4-H, MGA XHP-40, MURA QP-280, NEW MARK HV-401GS, REALISTIC 33-1016, SANSUI QH-44, SEARS 4-channel, SONIC IV, SOUND MD-40DA, MD-401BD, SOUNDESIGN 351, SOUNDLITE SH-4CH, STANTON Sixty Five-Four C,SUPEREX QT-4, VANCO HF-6, VECOR 871, VPI HS-4000, ZENITH 839-35.

Такое внушительное количество моделей говорит о востребованности тенденции.

Совершенно естественно, что тренд был замечен в СССР, где в то время стремились довести до ума товары широкого потребления, в частности, аудиотехнику. Несмотря на фактическое отсутствие квадрозаписи в СССР, производители наушников решили сработать на опережение.

Японские наушники от советской оборонки

Для создания новых наушников выбрали по традиции полуоборонное предприятие ПО «Агрегат» в г. Саратов. Там же по соседству на радиотехническом заводе № 887 (НПП “Контакт”) немного позже освоили изодинамические ТДС-5. Я не уверен, но предполагаю, что делал это один и тот же коллектив инженеров, а “Агрегат” и “Контакт” — названия одного и того же предприятия в разное время, если я ошибаюсь, то поправьте меня в комментах.

Навело меня на эту мысль два обстоятельства: первое — оборонный характер предприятия (сомнительно, что два оборонных предприятия одинакового профиля будут размещать в одном городе), а второе — это то, что и ТДС-5 и «Электроника ТДК-3 “КВАДРА” были в той или иной степени клонами наушников из Страны восходящего солнца. У меня создалось впечатление, что именно в Саратове занимались освоением японских девайсов в свободное от военпрома время. Логично было бы делать это одним коллективом на одном предприятии.

В качестве основы для будущей разработки были использованы два японских образца, уже известных к тому времени. Наибольшее количество акустических и дизайнерских решений позаимствовали у ELEGA DR-147Q (FISHER DR-147Q на рынке США), в частности, расположение динамиков, форму чашек и прочие нюансы акустического оформления.

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 3

Некоторые конструктивные особенности клонировали у PANASONIC EAH-41.

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 4

Первые серийные образцы увидели свет в 1979-м году.

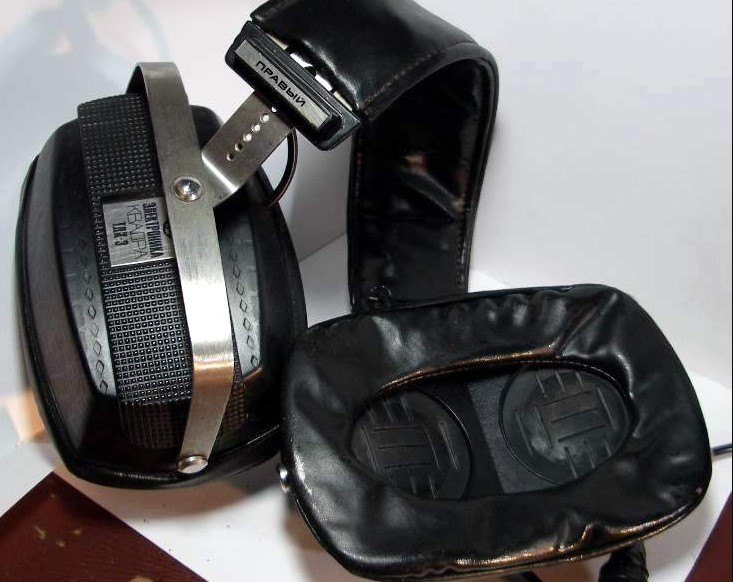

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 5

Для наушников использовали традиционные 4 динамических излучателя 0.25ГД-10, которые с учетом акустического оформления позволяли получать качественный по советским меркам звук.

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 6

Так, характеристи вполне отвечали требованиям HI-FI стандарта, что советскому человеку казалось чем-то сравнимым с космическими технологиями.

В целом характеристики чудо-наушников были следующими:

  • паспортная мощность (советский аналог RMS): 100 мВт;
  • сопротивление входа: 8 Ом.
  • диапазон рабочих частот: 20 — 20000 Гц;
  • коэффициент нелинейных искажений на частоте 1000 Гц и уровне звукового давления 94 дБ: около 1%;
  • масса: 0,8 кг;
  • стоимость: 50 рублей (1979 год).
Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 7

50 рублей — это почти невменяемые деньги для советских полноразмерных наушников. При этом нужно отметить, что оригиналы в Японии и США стоили дороже, даже если рассматривать неофициальный курс доллара.

Убийственная эргономика и другие особенности

Можно смело говорить о том, что эти наушники в первую очередь погубила эргономика. Впрочем, это касалось и многих западных образцов. Если ещё за 10 лет до этого потребитель был готов терпеть мучения ради “божественного звука”, то к концу 70-х даже закаленный “в боях” с отечественной бытовой аппаратурой советский потребитель хотел чего-нибудь относительно комфортного.

Но эргономика и наушники весом почти килограмм — это вещи слабосовместимые. Советский потребитель за вменяемое качество звука смог бы простить устройству практически полное отсутствие квадро записей, да и, прямо скажем, не слишком выраженный квадро-эффект. Полагаю, что советский народ обошелся бы и т.н. псевдоквадрофонией, радуясь высокой плотностью звука и большому объему чашек, но 800 грамм на голове…

Еще в суровых саратовских квадронаушниках удобный переключатель, который стоял на японском оригинале, ввиду конструктивной сложности, заменили на специальные переходники. Их использовали для того, чтобы обеспечить возможность прослушивать что-либо в стерео и моно режимах.

Большинство японских и американских “квадроушей” оснащались двумя стререоразъемами типа Jack. В отличие от них „Электроника ТДК-3 “КВАДРА” подключалась к гнезду СГ-5 (DIN5), что исключало путаницу с фронтальными и задними каналами при использовании Jack-штекеров.

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 8

Советский усилитель “Юпитер — квадро»

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 9

Квадромагнитафон «Юпитер»

Интересно, что, когда принималось решение о серийном выпуске квадронаушников, в СССР уже существовали квадрофонический магнитофон, усилитель и электрофон, а вот до появления первого квадровинила оставалась подождать ещё пару лет.

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 10

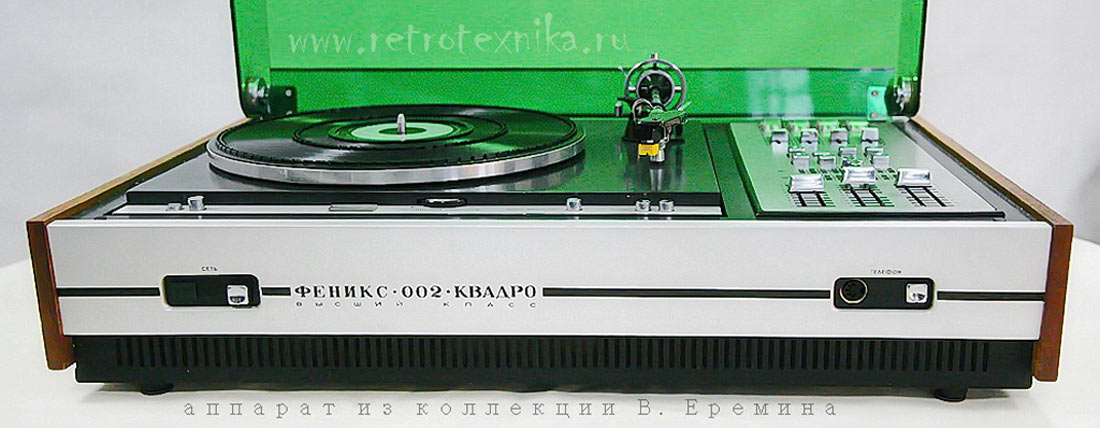

Единственный в СССР квадро электрофон «Феникс -002»

Первой и последней квадрозаписью на виниле в СССР стала пластинка кантри-группы “Яблоко”.

Советский HI-FI и его создатели: наушники для одной пластинки или забытая история Электроника ТДК-3 “КВАДРА” - 11

Первая и последняя советская квадрограмзапись, альбом группы «Яблоко»

Из-за чудовищной стоимости в 6 советских рублей (на фоне средней стоимости обычного лонгплея в 1,5 — 2 рубля) и низкой популярности записанного коллектива, она практически не продавалась. С тем же успехом можно было записать в квадро речи Леонида Ильича Брежнева.

Итог

Несмотря на рекламу «Электроника ТДК-3 ”КВАДРА» в журнале Радио (№ 9 за 1979 год) и всплеска интереса к квадрофонии, первые серии устройства были с большим трудом распроданы советской розничной сетью. Журнал писал о том, что наушники способны погрузить слушателя в атмосферу концертного зала, но всё было тщетно. В СССР квадрофония провалилась даже не успев начаться, в отличие от Японии и США, где в квадро многие компании успели утопить внушительные средства. Так или иначе их опыт был не напрасным, сегодня логическое развитие квадронаушников в виде 5.1 и 7.1 гарнитур активно используется геймерами.
