Хомяки приветствуют вас друзья!

Сегодняшний пост будет посвящен конденсационной Камере Вильсона с помощью которой можно увидеть радиацию в виде треков заряженных частиц. Зрелище завораживающее! В ходе посмотрим, как создать такое устройство, как его правильно запускать и узнаем при каких условиях частицы открывают полный потенциал для стороннего наблюдателя — типа нас с вами.

По следам горячих частиц. Камера Вильсона - 1

С китайской провинции были заказаны все необходимые комплектующие и работа закипела. Забегая вперед скажу, что в последующие дни не выходя из длительного запоя мне хотелось убить китайца, отрезать себе палец и принести в жертву барана который раскидал подводные камни на пути олицетворения радиационных треков. Все оказалось не так просто как кажется с первого взгляда. Потому начну по порядку.

Для сборки камеры Вильсона нам необходимо достать два мощных источника питания на 5 и 12 вольт. В моем случае это серверные блоки питания от майнинговых ферм. На этикетке указан заявленный ток в 114 Ампер. Это явно в избытке, так как реальные параметры потребления тока установкой составили 23 Ампера по линии 12 вольт и 9 Ампер по линии 5 вольт. В идеале тут подойдет компьютерный блок питания на 500 Вт.

Следующие основные элементы: это охладитель на модулях Пельте, высоковольтный преобразователь напряжения на много киловольт, и стеклянная смотровая камера через которую нам предстоит наблюдать треки ионизирующего излучения.

По следам горячих частиц. Камера Вильсона - 2

Охладитель можно назвать несущей частью этого карточного домика. В его основе лежат термоэлектрические элементы Пельте, в которых возникает разность температур на его сторонах при протекании электрического тока.

Для работы установки нам нужно 8 таких элементов. Четыре из них марки ТЕС1-12710 с заявленной максимальной потребляемой мощностью 154 Вт каждый, и столько же элементов марки ТЕС1-12706 с потребляемой мощностью 60 Вт. Они будут работать в режиме бутерброда. Из практики такая сборка дает на минус 15 градусов ниже температуру, нежели один элемент отдельно.

По следам горячих частиц. Камера Вильсона - 3

Для достижения наибольших отрицательных температур систему необходимо снабдить качественным водяным охлаждением. Реализуется это с помощью алюминиевых радиаторов предназначенных специально для этих целей, несколькими метрами ПВХ шланга диаметром 12 мм, и бесщеточным погружным насосом, который способен перекачивать 240 литров воды в час. Питается он от постоянного напряжения 12 Вольт, потребляя при этом 3.6 Вт.

По следам горячих частиц. Камера Вильсона - 4

Сейчас наша задача соединить все элементы вместе. Для этого найдена металлическая основа на которой будут лежать радиаторы и собран металлический каркас, который стягивает всё в кучу. Для этих целей отлично подошли алюминиевые уголки и швеллера купленные в ближайшем строительном магазине.

Термопаста в данном случае применяется серая с надписью на банке HY-510. Наносить ее необходимо равномерным однородным слоем во избежание возможных микропузырей. Для этого можно воспользоваться пластиковой карточкой.

По следам горячих частиц. Камера Вильсона - 5

Термоэлектрические преобразователи размещаем в следующем порядке. Снизу более мощные марки TEC1-12710, а сверху элементы ТЕС1-12706. Они в 2 раза слабей по мощности и к тому же будут питаться от 5 Вольт вместо 12. Это нужно для того, чтобы нижний элемент успевал эффективно отводить тепло от верхнего.

Таким образом добиваемся наибольшего КПД от данной сборки. Вот такая пирамида из железа и керамики в итоге должна получится. Важно чтобы все поверхности элементов Пельте были вровень, китайцы бывают халтурят с толщиной алюминиевых водяных охладителей, что может привести к ненужным ступенькам в итоге. Запомни — они недопустимы!

По следам горячих частиц. Камера Вильсона - 6

Для увеличения площади поверхности на которую будет устанавливаться смотровая камера, вырезаем квадрат из стеклотекстолита толщиной 1 мм, он кладется прямо на выступающие из модулей провода. Никаких дополнительных опор не предусмотрено.

Верхнюю термопасту наносим как можно ровней, это важно так как сейчас на всю получившиеся поверхность будем клеить черную самоклеющиеся пленку типа «Oracal», несмотря на то что она достаточно плотная, все неровности на ней отчетливо будут видны.

Вот такой ландшафт у меня получился со второй попытки. В любом случае при охлаждении пленка натягивается и поверхность будет выглядеть ровней.

По следам горячих частиц. Камера Вильсона - 7

Если следовать данному гайду по сборке, то в результате на поверхности охладителя мы получим температуру в минус 45 градусов, этого будет более чем достаточно для хорошей работы камеры Вильсона. К примеру при минус 30 градусов она не работает вообще, а спирт плохо конденсируется при такой температуре. Неоднократно проверял.

Нанесем на поверхность каплю воды и посмотри что с ней произойдет. Самый интересный момент в этом наблюдении происходит в самом конце, когда кристаллизация капли достигает вершины. Она вытягивается в некий острый конус. При увеличении это хорошо видно. Довольно любопытный эффект.

В принципе сборка готова и на ее поверхности можно наблюдать треки заряженных частиц вызванные полураспадом различных радиоактивных элементов. Как два пальца скажите вы! Но вот тут то и открываются самые интересные моменты в этом всем повествовании…

По следам горячих частиц. Камера Вильсона - 8

Кратко пройдемся по местам, на которых можно поскользнутся и упасть.

Элементы Пельтье. Они не так просты как кажутся с первого взгляда. Это в основном относится к верхним модулям TEC1-12706 в данном бутерброде. Так они работают вне своего рабочего режима по напряжению (5 Вольт вместо 12 Вольт), их итоговая температура будет значительно отличатся друг от друга. Отмечу что все элементы с одной партии, с одного завода и с одного конвейера.

Вот простой показательный пример. Пирометр показывает на самом слабом элементе минус 9.5 градусов, а на самом сильном почти 23 градуса. Разница в 13 градусов. Были мысли что этот эффект связан с системой охлаждения, так как в начале вода проходит через первую сборку теплообменника, а потом попадает во вторую. Но нет, замена шлангов местами ни к чему хорошему не привели.

И как теперь быть?! Да никак. Одеваемся и выдвигаемся за новыми белыми квадратами. Повезло, что магазин под боком. В итоге пришлось отбирать четыре элемента из восьми для достижения почти одинаковых температур на поверхностях. Разница вышла в пару градусов.

По следам горячих частиц. Камера Вильсона - 9

Смотровая камера. Её назначение многозадачное: предотвратить теплообмен охладителя с окружающей средой, не допустить попадания внешних воздушных потоков, создать замкнутое пространство для циркуляции паров спирта и обеспечить беспрепятственный зрительный контакт с испытуемым образцом внутри камеры.

Найти такой пластиковый контейнер оказалось не просто. Требование к нему — это хорошая прозрачность. Несмотря на всю аккуратность и старания во избежание возможных царапин, подвох пришел оттуда, откуда его меньше всего ждали. Полиэтиленовый одноразовый пакет в котором находился контейнер, царапал поверхность как наждачка при каждом касании пальцами. Естественно это никуда не годится, так как восстановить поверхность уже нереально.

Плюс такой коробки — это красивый вид, минус — съемка возможна только в дневное время при правильном освещении. Во время работы все следы пальцев, царапин, неравномерности стенок пластика и прочий перечень минусов дадут о себе знать. Наблюдение за распадами сверху, вообще не представляется возможным из-за катаракты крышки пищевого контейнера.

По следам горячих частиц. Камера Вильсона - 10

Выход — заказать подобие стеклянного аквариума нужного размера. Подручными средствами убираем все дефекты, чистим, моем, полируем и в итоге получаем довольно приличную камеру. Внешние размеры стенок которой 10 на 10 см и высотой 12 см.

На одной из сторон куба можно наблюдать сантиметровый технологический вырез в верхней части, он заранее предусмотрен для установки подсветки. Реализована она на семи сверхъярких белых светодиодах диаметром 3 мм, которые вставлены в пластиковую основу. Смоделирована она в SolidWorks и распечатана на 3D принтере.

Козырек изначально не предусматривался, но он необходим для того, чтобы прямой свет не попадал в объектив видеокамеры. Пересвеченный кадр на фоне наблюдаемых распадов с большой вероятностью будет несмотрибельным.

По следам горячих частиц. Камера Вильсона - 11

Дальше алмазной коронкой нужно высверлить в стекле два отверстия по бокам в верхней части камеры. Делается это с помощью дрели, высоких оборотах и добавлением воды. Стекло может нагреться в месте трения и треснуть. Сейчас нам это меньше всего нужно.

С внутренней стороны на местах отверстий клеем пористую губку. Она представляет собой отрезок твердой абразивной стороны кухонной мочалки для мытья посуды. Фасон на любой вкус и цвет. В дальнейшем она будет пропитываться спиртом и служить источником тех самых паров, которые будут конденсироваться на дне камеры. Через отверстия удобно дозаправлять камеру спиртом во время работы.

Казалось бы, мы выполнили основную работу и теперь можно запускать установку, наблюдая за распадами радиоактивных источников. Да, ноооо… Нет!

По следам горячих частиц. Камера Вильсона - 12

Для качественного наблюдения за треками нужно выполнить один важный пункт. А именно подать высокое напряжения и зарядить положительным потенциалом внутренний объем камеры. Для этого делается квадратная рамка внутри и выводиться наружу контакт через заранее проделанные отверстия. Рамка сделана из тонкого медного провода взятого из жил витой пары.

Вот простой пример влияния высокого напряжения на работу камеры. Она вышла на режим и работает довольно продолжительное время, но внутри не видно никаких распадов. Подаем высокое напряжение, а внутри что то пыхает и через пару секунд довольно отчетливо виден природный радиационный фон. Куча мелких частиц попадает в конденсационное облако и оставляет свой след. Этот эффект похож на самолет который пролетел высоко в небе. Самолет мы невидим, а облако пара за ним может тянутся на много километров показывая траекторию полета.

В качестве источника высокого напряжения во время проведения экспериментов можно использовать промышленные блоки БВ9-1.5, но вряд ли вы его найдете в свободной продаже.
В паспорте к устройству имеется электрическая принципиальная схема, она построена на базе простого двухтактного генератора с обратной связью. Попробуем повторить что-то подобное в более современном исполнении.

По следам горячих частиц. Камера Вильсона - 13

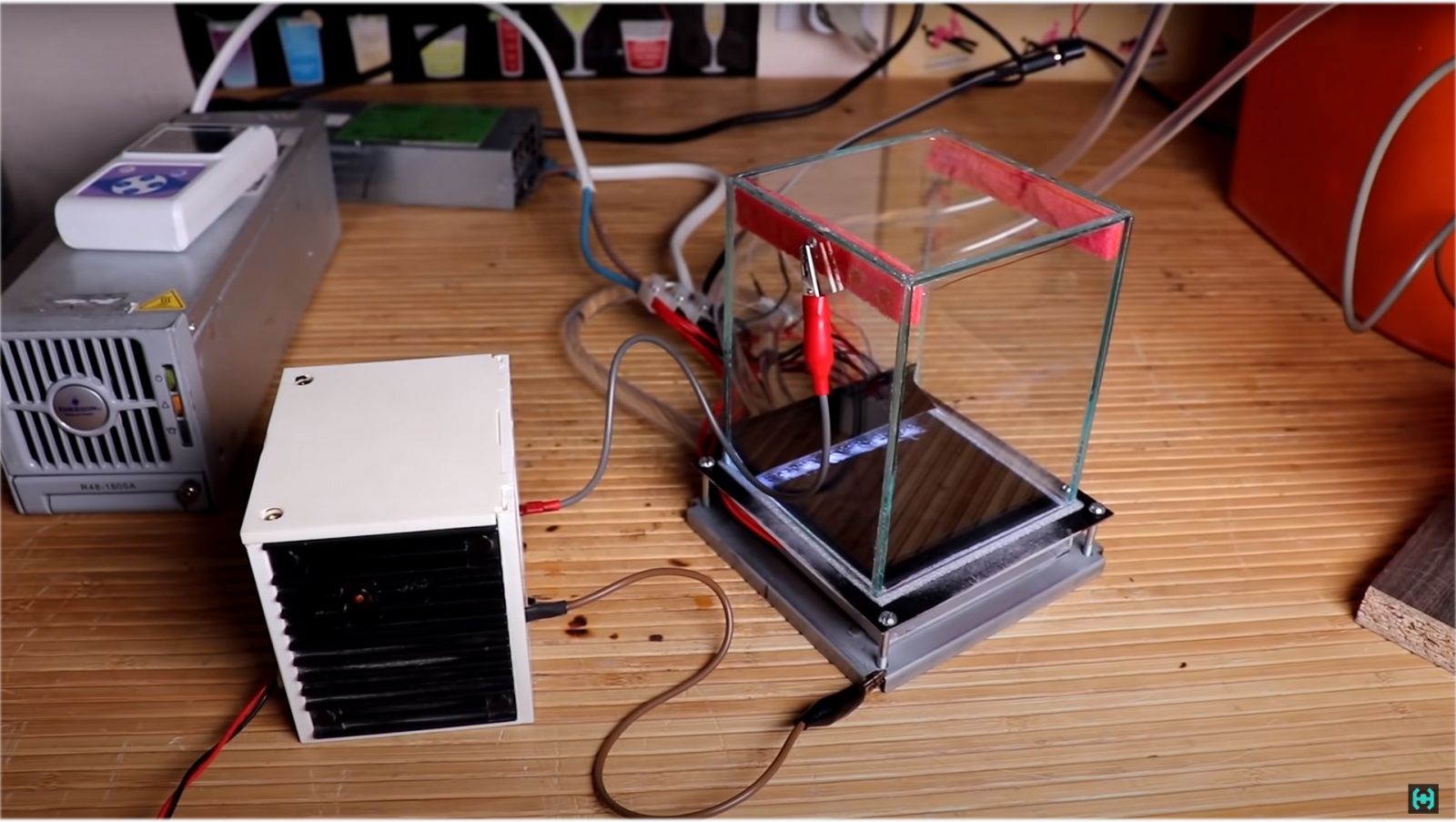

На просторах всемирной паутины давно гуляют схемы распространенных ZVS генераторов, они проверены временем и не требую никакой особой настройки. Схему такого устройства и Gerber файлы платы можете скачать тут. Для сборки тут нужен всего десяток деталей которые легко помещаются в одной руке. Самыми дорогими среди них являются силовые транзисторы, в данном случае это IRFP250 или IRFP260, тут все зависит от входного напряжения с которым вы собираетесь работать. Конденсаторы взял марки MKPH 0.33 микрофарада, их используют в индукционных плитах.

Пару часов работы в программе EasyEDA и на выходе получаем компактное устройство с размещением всех элементов. Так как не все умеют травить печатные платы их производство за символическую сумму можно заказать в Китае.

Для сборки, схема не нужна, так как на маске указано где и как размещаются все компоненты. Перед установкой транзисторов на радиатор их желательно смазать термопастой, но как покажет дальнейшая практика, нагрева при работе совсем не будет. В результате всех манипуляция у нас получился мощный, компактный, двухтактный ZVS генератор. Второе название Push-pull. С его помощью можно вытягивать длинные горячие дуги из строчных трансформаторов отечественных телевизоров.

По следам горячих частиц. Камера Вильсона - 14

Прежде чем перейти к следующей части, нужно намотать трансформатор. Маркировка ТВС-110. Снимает первичную катушку и вместо нее мотаем толстым проводом 2 обмотки по 5 витков с отводом от середины. При правильной сборке высоковольтного генератора его работа будет выгладить так. При зажигании дуги ток потребления будет порядка 2 Ампер при напряжении питания 12 вольт. По мере увеличения дуги ток потребления будет расти вплоть до 10 Ампер. Дуга при этом будет толстая и белая. Трогать ее пальцами не нужно! Подключив на выход строчника умножитель ун9/27, можно получать высокие напряжения вплоть до много десятков киловольт. Выходное напряжение тут напрямую зависит от входного. Работа генератора начинается от напряжения 8 вольт и выше.

Для ленивых. Чтобы не строить огород можно использовать строчник типа ТДКС от более современных телевизоров. Там внутри уже имеется умножитель напряжения. Недостаток — выходной ток, у ТДКС он очень мал.

Теперь рассмотрим ситуацию что вы все собрали, но дуга при этом вышла тонкая, синяя и в общем никакая. Это признак неправильно намотанной первичной обмотки. Важно соблюдать направление намотки в одну сторону. Если намотать неправильно, то такой режим работы даже на холостом ходу приведет к чрезмерному потреблению тока. Дроссель по питанию, транзисторы и феррит будут нагреваться до немыслимых температур, больше сотни градусов. Из дорожек платы с большой вероятностью пойдет дым, а изоляция провода первичной обмотки превратится в сыр от перегрева. С этим разобрались.

По следам горячих частиц. Камера Вильсона - 15

После сборки схемы на выходе умножителя у нас имеется высокое напряжение. Его необходимо подать на рамку из медного провода в верхней части камеры Вильсона.

На что оно влияет?! Так как источник ионизирующего излучения в камере действует непрерывно, в скором времени внутри образуется много ионов в процессе радиоактивного распада источника, а перенасыщенный пар спирта конденсируется на них создавая туман, который мешает визуальному наблюдению за распадами. Положительный заряд высоковольтного генератора притягивает лишние ионы, улучшая картину наблюдаемого процесса.

Интересный эффект получает в момент включения высоковольтного генератора. Внутри камеры образуется некий взрыв, природа которого напоминает работу атомного оружия с эпицентром от центра. После этого, невидимые треки обретают тонкий игольчатый характер, который довольно легко и просто наблюдать и изучать в дальнейшем. Благодарю за объяснение этого эффекта Женю Соловьева и Артема Беккереля.

По следам горячих частиц. Камера Вильсона - 16

У нас все готово к запуску. В процессе работы элементы Пельте будут сильно нагреваться и их нужно качественно охлаждать. С этим нам поможет холодная вода. Примерно 5 литров охлаждаем в холодильнике, а все остальное замораживается в бутылках в морозильнике.
Тут мне отлично пригодились бутылки с под пива, двойная польза так сказать)

Погружной насос размещаем с одной стороны этого ледяного бассейна, а с другой будет шланг через который выходит отобравшая тепло у системы вода. Она пройдя весь путь через ледяные бутылки вернется обратно к насосу и процесс повторится, пока в бутылках не растает весь лед.

По следам горячих частиц. Камера Вильсона - 17

Время заправить систему благородной жидкостью. В камере использован этиловый спирт из аптеки. Использовать изопропанол многие не рекомендуют, так как его пары вступают в реакцию с различными пластиками, что в результате может привести к разным непредвиденным ситуациям в процессе работы. Сам не проверял.

По следам горячих частиц. Камера Вильсона - 18

И так, настал тот самый момент, ради которого мы все здесь собрались. Включаем установку. Зажигается подсветка и насос начинает перекачивать воду по системе охлаждения. Камера выходит на режим в течении 40 секунд при условии что температура воды будет порядка пяти градусов.

Из-за большого потока ионизирующего излучения спирт не успевает конденсироваться на треках, что приводит к непонятному слою тумана в центральной части источника. Высоковольтное напряжение генератора избавится от этого эффекта не помогает. На верхах видим одинокие следы самых сильных частиц, которые смогли пролететь дальше всех. Если в камере альфа источник, то уменьшить его поток можно с помощью фольги и проделанного в ней отверстии. Так картина выглядит намного красивей.

По следам горячих частиц. Камера Вильсона - 19

Самое удивительное в этом всем процессе, это наблюдение за распадами обычного природного фона. Их оказывается так много, что и представить трудно. Десятки различных событий ежесекундно регистрируется в камере.

Тонкие кривые треки — это следы электронов (бета излучение). Толстые жирные треки — это альфа частицы (ядра гелия). Что касается гамма-излучения, говорят что камера не способна его зарегистрировать.

Только хотел это проверить, как произошло что-то странное. Один элемент Пельтье перестал работать. Нижний 12 Вольтовый модуль в бутерброде просто взял вышел из строя на ровном месте. Пришлось разбирать установку, разбираться в чем проблема и ехать в магазин за новым элементом.

По следам горячих частиц. Камера Вильсона - 20

Сейчас нам нужно достать радиоактивные источники. Желательно такие, чтобы вас потом в места не столь отдаленные не заперли. В этом нам поможет Алиэкспрес.

Это ионизационная камера для дымоизвещателя, в нем содержится америций — 241. Альфа источник. Чувствительный слюдяной датчик Радиаскан 701 со снятой крышкой фильтра, показывает примерно 7.7 Миллирентген условно.

При достижении температуры ниже 35-40 градусов, спирт становится достаточно пересыщенным чтобы в нем можно было наблюдать треки заряженных частиц. В центральной части сейчас ничего не видно, пресыщенность пара в этом месте пропадает из-за большой интенсивностью источника ионизирующего излучения. Вся картина напоминает перо павлина, которое дает более 30.000 тысяч распадов на сантиметр квадратный в минуту. На сколько больше на знаю, так как Радиаскан 701 при таком измерении уходит в зашкал.

Физика возникновения треков связана с тем, что ионизирующая частица на своем пути оставляет след Ионов, связанных с столкновением альфа частицы или электронов с молекулами того газа что находится в камере. Образовавшиеся Ионы в итоге выполняют роль центров конденсации пересыщенного спирта. Весь процесс трекообразования наблюдается примерно на уровне 3 миллиметров над уровнем охлаждающей поверхности. Все просто.

По следам горячих частиц. Камера Вильсона - 21

Ториевые электроды для сварки WT-20 с двухпроцентным содержания радиоактивного оксида тория — 232. Он альфа-радиоактивен с периодом полураспада всего лишь 14,05 млрд лет. Треки возникающие при распаде тория длинные и красивые и в редких случаях частица может пролететь через всю камеру. Едем дальше…

По следам горячих частиц. Камера Вильсона - 22

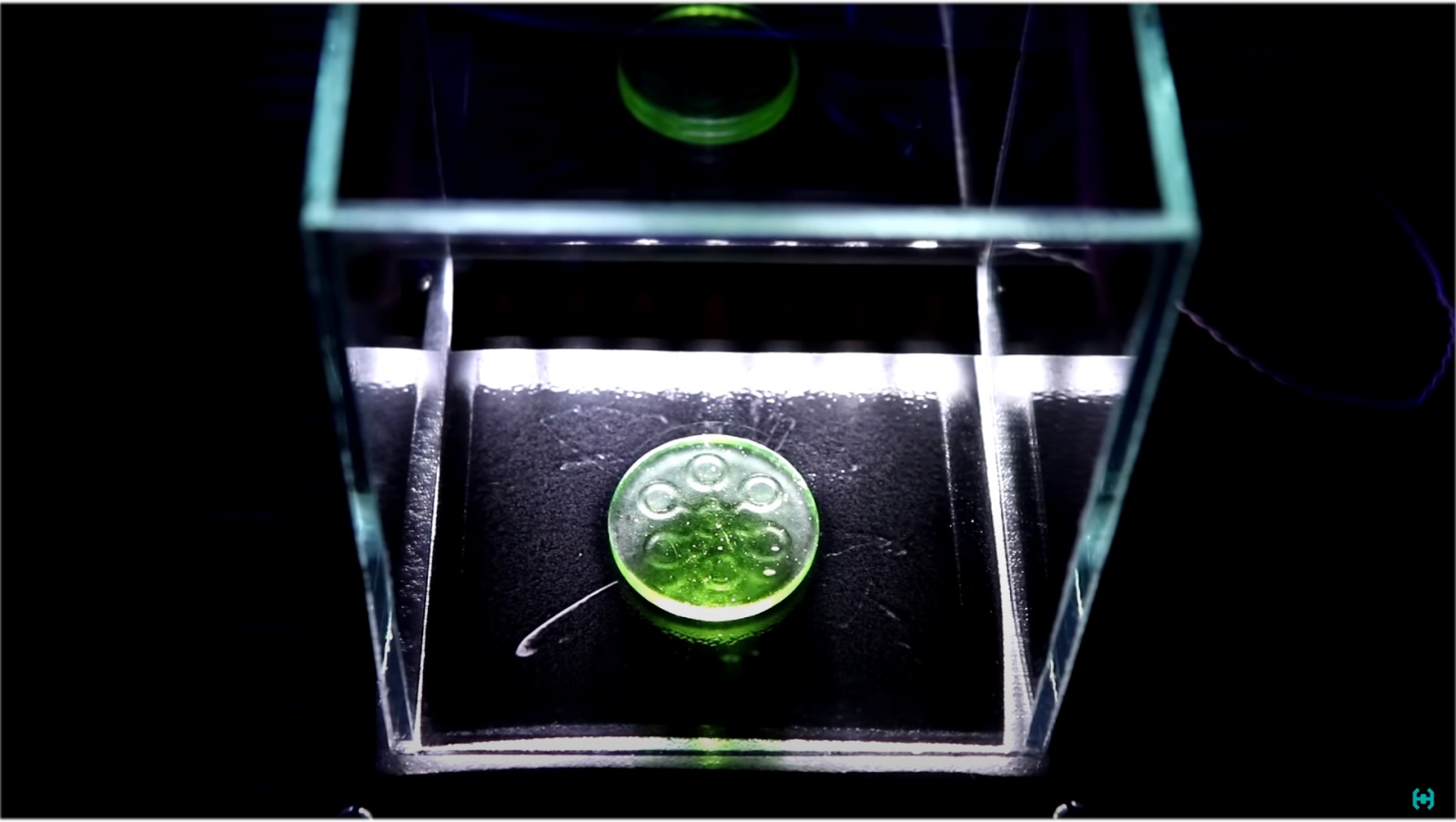

Оксид тория как и в случае урановых пуговиц добавляют при производстве стекла. Китайцы на алиэкспресс торгуют так называемыми скалярными медальонами, которые якобы наделяю вас какой-то положительной энергией. Медальон тоже светится в ультрафиолете и максимум на что способен это ионизировать ваши клетки в организме, вызывая их преждевременную гибель. Распады радиоактивного тория на мой взгляд самые красивые для визуального наблюдения.

По следам горячих частиц. Камера Вильсона - 23

Десерт программы. Рентгеновская установка на советском кенотроне 2Ц2С. Год выпуска 1965. Если подать на него достаточно высокое напряжение, эта радиолампа может служить источником рентгеновского излучения. При этом внутри ее стеклянного баллона можно наблюдать красивое голубое свечение вызванное влиянием высокого напряжения. При сильных уровнях рентгена стеклянный баллон начинает светиться зеленым светом вызванным тормозным излучением. Явление красивое, но рекомендую наблюдать его только на экранах ваших мониторов.

Медленно поднимаем анодное напряжение на лампе и в какой то момент все дно камеры покрывается мелкими точками, вызванными низкоэнергетическим рентгеном. Чем выше энергия частицы, тем меньше ее ионизирующая способность. В какой то момент энергия излучения вырастает и взаимодействие пропадает. Видны только фоновые треки, при этом уровни на 40 сантиметрах от кенотрона достигают 5 Миллирентген.

Из практики. На грани пробоя высоким напряжением такая трубка дает больше одного Рентгена на расстоянии 30 сантиметров. Вот такие интересные опыты у нас получились. Всё это и многое другое вы можете видеть на нашей странице инстаграмме. Там всегда выходят свежие новости.

По следам горячих частиц. Камера Вильсона - 24

Для справки. Съемка данного выпуска заняла почти 3 месяца. Стоимость данной камеры Вильсона со всеми непредвиденными расходами обошлась примерно в 150 баксов. Сюда также включены блоки питания и токоизмерительные клещи, которыми мы измеряли ток. Зная все нюансы и тонкости в этом ремесле, вы без труда сможете собрать такую установку дома и с интересом наблюдать за явлениями которые обычно не видны невооруженному глазу. Теперь вы знаете как выглядит радиация и с чем ее едят.

Как гласит Японская мудрость:
Быстро — это медленно, но без перерывов.
