Здравствуйте.

В своей предыдущей статье я рассказывал, как я делал анимацию планет Солнечной системы для своего сына. Спасибо всем за оставленные там отзывы и «теплый» прием. Сегодня я подготовил еще несколько интересных анимаций, условно объединенных под тему «круговое движение и колебания». Другими словами, то, что описывается с помощью косинусов и синусов.

Красивая и познавательная анимация: случаи кругового движения и колебаний - 1

Для отрисовки я использовал javascript и canvas. Для каждого примера дана ссылка, где вы можете всё внимательно посмотреть. Можно заглядывать в исходный код, можно копировать себе — я не буду возражать. Материал вполне может пригодиться на занятиях и факультативах по физике, математике или информатике.

Итак, поехали.

Траектория Луны

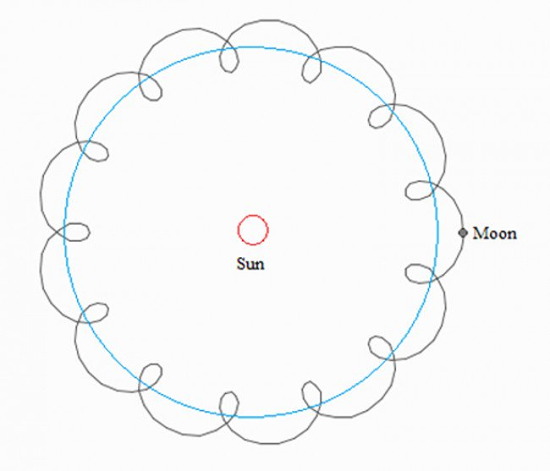

Давайте начнем с небесной механики. Мой любимый вопрос для школьников: «Земля движется [почти] по кругу вокруг Солнца, а Луна — по кругу вокруг Земли. Как выглядит траектория Луны в системе отсчета Солнца?» Я надеюсь, что уважаемые читатели окажутся более подготовленными и не начнут рисовать подобные «завитушки»:

Красивая и познавательная анимация: случаи кругового движения и колебаний - 2

Хотя такая траектория и подходит под здравый смысл, но конкретно с Луной так не бывает. На самом деле, Земля «несется» по орбите, а Луна, как привязанная, оказывается то слегка слева, то слегка справа. Действительно: орбитальная скорость Земли ~30 км/с, Луны — примерно 1 км/с. Очевидно, что скорости Луны никак не хватает, чтобы она могла двигаться в противоположную сторону. Более точное объяснение связано с расчетом действующих на Луну сил (со стороны Земли и Солнца) и того, куда направлен радиус кривизны траектории (оставлю это на самостоятельное изучение).

Итак, по теории вроде бы понятно. Но всё равно остается некоторая недосказанность. Хочется посмотреть, как оно есть на самом деле. Давайте сделаем модель в масштабе 1 пиксель = 30000 км. Это компромиссный вариант, чтобы орбиты были различимы, хотя масштаб картинки все равно получается огромным: 15000*15000 пикселей. На анимации движение Земли и Луны описывается законами кругового движения: голубая траектория для Земли, и черная для Луны. Сделав отрисовку, можно посмотреть на итог. Видно, насколько малы общие отклонения орбиты Луны от орбиты Земли. Вот для примера малый фрагмент картинки:

Красивая и познавательная анимация: случаи кругового движения и колебаний - 3

Так что имеющие в интернете рисунки крайне искажены, нужно об этом помнить.

Кстати, ради интереса можно сделать такую же анимацию с каким-нибудь спутником Юпитера. По идее, там уже должны получаться «завитушки».

Фигуры Лиссажу

Когда-то давно, когда я учился в новосибирской физматшколе, у нас была лабораторная работа «Фигуры Лиссажу», как и положено, с генераторами и советским осциллографом. Выглядело это основательно и интересно. В зависимости от частот сигналов, подаваемых на входы, на экране осциллографа получаются различные фигуры:

Красивая и познавательная анимация: случаи кругового движения и колебаний - 4

Красивая и познавательная анимация: случаи кругового движения и колебаний - 5

По сути, каждая фигура представляет собой сложение двух одновременных колебаний — по оси X и по оси Y. Частоты этих колебаний могут соотноситься как 1:1 (одно колебание по X, одно по Y; могут получаться окружность, эллипс или прямая), 1:2 (одно по X, два по Y; получаются парабола или «седло»), 1:3, 2:3 (более сложные фигуры) и так далее — думаю, принцип вы поняли. Подробную теоретическую основу вы можете найти в Википедии, а я подготовил отдельную страницу, где можно «поиграться» с разными коэффициентами.

Интересным параметром является сдвиг фазы между колебаниями. Если его непрерывно менять, то фигура «оживает» — начинает вращаться. Здесь моим любимым вопросом является такой: «а в какую сторону она вращается?» Кто-то говорит, что в одну сторону, кто-то — что в другую, а вообще можно «переключать» направление вращения прямо на ходу. Это чисто вопрос восприятия. Попробуйте и вы так сделать.

Усложним нашу анимацию, добавив в нее еще и затухание. В этом случае точка постепенно «падает» в центр, но, опять же, по замысловатой и довольно красивой траектории.

Красивая и познавательная анимация: случаи кругового движения и колебаний - 6

Кстати, подобное можно сделать и вживую. Как советуют в одной книге, нужно сделать цилиндр с малым отверстием внизу, насыпать туда манки, подвесить в дверной проем и качнуть. Высыпающася манка как раз и будет рисовать затухающую фигуру Лиссажу.

Спирограф

Игрушка из детских воспоминаний, когда я, будучи в возрасте 6-7 лет, рисовал узоры в гостях у бабушки:

Красивая и познавательная анимация: случаи кругового движения и колебаний - 7

Если вдруг кто-то, по какому-то неслыханному стечению обстоятельств, не знаком с этим чудом, то бегом в Википедию. Мы же посмотрим на страницу с анимацией. Параметров, как и в реальном спирографе, всего три: радиусы малого/большого круга и расстояние от точки до центра малого круга. Но их разные комбинации дают огромное количество узоров (примеры вы видели в начале этой статьи).

Кстати, у скрипта обнаружилась одна интересная особенность: в нем можно задавать такие комбинации, которые в реальном спирографе просто невозможны – например, сделать внутренний круг больше внешнего, или вообще вынести отверстие за пределы внутреннего круга. Программа позволяет придумывать всё, что угодно.

Результаты

Давайте подведем итог. Как видите, наши анимации находятся на стыке физики и информатики. Хорошо и интересно прочитать про Луну или те же фигуры Лиссажу, но вдвойне хорошо и интересно — увидеть это на экране и «поиграться» с параметрами. Конечно, если есть реальные объекты для получения результата, то, разумеется, нужно пользоваться им (например, электронные приборы — генераторы, осциллограф — для наблюдения фигур Лиссажу). Я вообще сторонник «работать руками». Но часто нет ничего подходящего — в таких случаях выручает анимация на компьютере.

Еще я хотел бы отдельно отметить эстетическую составляющую. Природа, по моему личному убеждению, невероятно красива в своей сути. Согласитесь, приятно смотреть на короткую и простую формулу, которая описывает целый класс явлений. Или, опять же, на графическое представление какой-то формулы (как со спирографом). А, например, силовые линии магнитного поля? А результат столкновения частиц? Помню, в университете мы тоже рисовали решения дифференциальных уравнений — даже там были свои изящество и красота. Если вы всё это знаете и понимаете, о чем я говорю — давайте пожмем друг другу руки. А если вы только сейчас заинтересовались этим — для вас всё только начинается. Сегодня был первый шаг.
