DIY диммер: путеводитель по компонентам

В недавнем прошлом мы поделились с нашими дорогими читателями полным комплектом gerber-файлов. Чтобы все желающие имели возможность заказать себе печатные платы. Так же недорого, как это сделали мы.

Сегодня мы делаем следующий шаг. Мы публикуем полную спецификацию электронных компонентов, используемых в нашем DIY-диммере. Мы постарались, чтобы эта спецификация стала понятна даже самым начинающим электронщикам. Под катом большая подробная таблица компонентов с фотографиями (в перспективе) всех используемых элементов.

Краткий ввод в курс для тех, кто первый раз увидел наш проект

Мы разрабатываем полноценную систему Умного дома. «Первая ласточка» нашей системы — DIY-диммер. Вот его основные характеристики:

  • Работа по радиоканалу 2,4Ггц (свой протокол, без лицензионных ограничений)
  • Защищенное шифрованием соединение
  • Установка без изменения стандартной электропроводки обычной квартиры
  • Низкий расход электроэнергии
  • Привычный внешний вид выключателей
  • Возможность самостоятельного расширения как аппаратного, так и программного функционала
  • Открытый исходный код как программной, так и аппаратной части

Если вы хотите включиться в обсуждение особенностей системы, прочитайте пожалуйста все наши предыдущие статьи и комментарии к ним. Скорее всего вопросов после такого ознакомления станет гораздо меньше.

Хотите быть в курсе всех событий проекта? Это совсем не сложно!

Нужно всего лишь подписаться на обновление нашей компании на Хабре и в группе ВКонтакте.

С ВКонтакте вопросов обычно не возникает. Чтобы подписаться на обновления Хабра, нужно перейти на страницу компании и нажать кнопку «Подписаться» в блоке справа.

Принципиальная схема устройства

DIY диммер: путеводитель по компонентам

Спецификация используемых компонентов

Мы будем добавлять фотографии по мере появления у нас заказанных компонентов. Спецификации некоторых элементов немного отличаются от схемы. Возможные диапазоны пассивных компонентов будут добавлены в таблицу позже. Обновления будут анонсироваться в комментариях.

Обозначение Наименование Варианты замены Корпус Фото
U1 PBS1.27 10pin x2 Выводной
10-пиновый разъем для радиомодуля с шагом выводов 1.27мм, 2 шт.
U2 LNK304D LNK305D, LNK306D SO-8 DIY диммер: путеводитель по компонентам
Преобразователь питания
U3 MOC3052SM SDIP6 DIY диммер: путеводитель по компонентам
Оптосиммистор
VO1 6N139S SDIP8 DIY диммер: путеводитель по компонентам
Оптопара
VD1, VD2 TB10S TDI DIY диммер: путеводитель по компонентам
Диодный мост
T1 T835-600G T1635-600G D2PAK
Симмистор
D1 LED 0805
Светодиод вашего любимого цвета
D2 STTH1R06A ES1J SMA
Диод быстрый
D3 GS1J S1J SMA
Диод выпрямительный
C1 3,3uF x 450V 2,2uF x 450V Выводной
Конденсатор электролитический
C2, C4, C5, C6 100n (0.1uF) 0603
Конденсатор керамический SMD
C3 10n (0.01uF) 0603
Конденсатор керамический SMD
C7 10uF x 10V 10uF x 16V Выводной
Конденсатор электролитический
C8 470uF x 10V 220uF x 10V LOWESR / 220 x 16 Выводной
Конденсатор электролитический
R1, R2 470k 0,25W Выводной
Резистор выводной
R3, R4 47R 1W Выводной
Резистор выводной взрывозащитный (flameproof)
R5, R6 10k 5% 0603
Резистор SMD
R7 200R 5% 0603
Резистор SMD
R8, R10 1,6k 1% 0603
Резистор SMD
R9 2k 1% 0603
Резистор SMD
R11 390R 1W Выводной
Резистор выводной
R12 1k 5% 0603
Резистор SMD
L1 3,3uH 1210
Дроссель SMD
L2 1000uH Выводной DIY диммер: путеводитель по компонентам
Дроссель выводной силовой
F1 250V 2A Выводной DIY диммер: путеводитель по компонентам
Предохранитель
LINE Разъем 2 пин Выводной
Силовой разъем

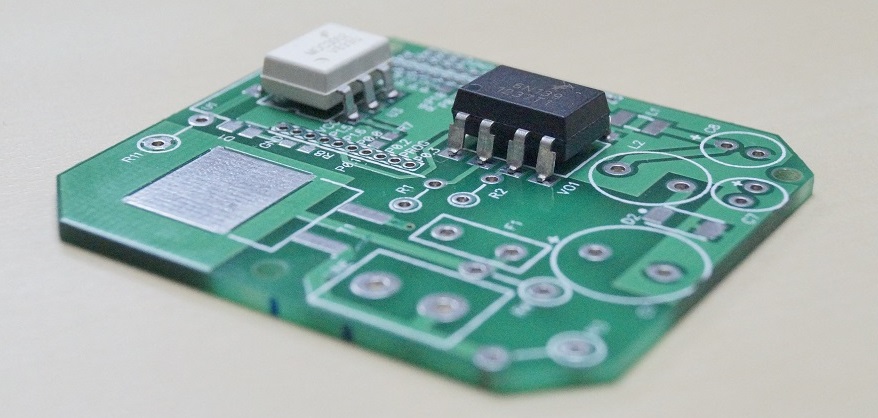

Обратите внимание, в продуктовой плате мы постарались минимизировать размеры корпусов элементов и по-максимуму использовать поверхностный монтаж. Все используемые микросхемы — в SMD-корпусах. Выглядят они вот так:

DIY диммер: путеводитель по компонентам

Внимательный читатель заметил на заглавном фото поста изображение нового радиомодуля. Именно такой модуль мы применяем в итоговой компоновке DIY-диммера. Вопросам приобретения этого модуля и совместимых с ним готовых китайских комплектующих будет посвящена отдельная статья.

Кто может собрать сам?

Любой отважный первопроходец в держании паяльника. Паяльник должен быть с очень тонким жалом. Лучше использовать паяльную станцию. Настройки схема не требует.

Где купить компоненты?

Максимальную экономию можно получить, заказывая компоненты из Китая через одного из посредников национального аукциона TaoBao. Такая покупка имеет свои особенности и некоторые оверхеды как по длительным срокам, так и по возможности получения в итоге не того, что заказывал. Плюс следует учитывать, что заказывать из Китая деталей на 1-10 устройств скорее всего будет совсем не выгодно.

Если не гнаться за максимальной экономией и желать какого-то уровня комфорта, все необходимые детали в обозримом будущем можно будет приобрести у нас. В виде наборов различных комплектаций. Возможным комплектациям посвящен опрос в конце этого поста. Не проходите мимо, проголосуйте, нам важно ваше мнение!

Ориентировочная стоимость набора необходимых деталей (только детали, без платы и корпуса) при штучной продаже составит примерно 800 рублей. Ценник будет значительно уменьшаться в зависимости от количества приобретаемых наборов.

Анонс следующих постов:

  • Первые фото первого корпуса нашего DIY-диммера + 3D-модель для самостоятельной печати корпуса на 3D-принтере.
  • Модуль подключения к компьютеру по USB: описание, схематика, спецификация компонентов и традиционный комплект gerber-файлов.
  • Где приобрести подходящие радиомодули и что можно еще купить в Китае для использования в самодельном умном доме?
  • Первые шаги по программированию NRF24LE1: мигаем светодиодом
  • Прошивка NRF24LE1 с помощью подручных средств: Raspberry PI & TI MSP430 LaunchPad

Подписывайтесь на наши обновления здесь и во ВКонтакте, участвуйте в обсуждениях, влияйте на ход проекта.
