Добрый день, уважаемое сообщество.

Меня все время удивляли люди, которые понимают в радиоэлектронике. Я всегда их считал своего рода шаманами: как можно разобраться в этом обилии элементов, дорожек и документации? Как можно только взглянуть на плату, пару раз «тыкнуть» осциллографом в только одному ему понятные места и со словами «а, понятно» взять паяльник в руки и воскресить, вроде как почившую любимую игрушку. Иначе как волшебством это не назовёшь.

Расцвет радиоэлектроники в нашей стране пришёлся на 80-е годы, когда ничего не было и все приходилось делать своими руками. С той поры прошло много лет. Сейчас у меня складывается впечатление, что вместе с поколением 70-х уходят и знания с умением. Мне не повезло: половину эпохи расцвета меня планировали родители, а вторую половину я провёл играя в кубики и прочие машинки. Когда в 12 лет я пошёл в кружок «Юный техник» — это были не самые благополучные времена, и ввиду обстоятельств через полгода пришлось с кружком «завязать», но мечта осталась.

По текущей деятельности я программист. Я осознаю, что найти ошибку в большом коде ровно тоже самое, что найти «плохой» конденсатор на плате. Сказано — сделано. Так как по натуре я люблю учиться самостоятельно — пошёл искать литературу. Попыток начать было несколько, но каждый раз при начале чтения книг я упирался в то, что не мог разобраться в базовых вещах, например, «что есть напряжение и сила тока». Запросы к великому и ужасному Гуглу также давали шаблонные ответы, скопированные из учебников. Попробовал найти место в Москве, где можно поучиться этому мастерству — поиски не закончились результатом.

Итак, добро пожаловать в кружок начинающего радиолюбителя.

Я люблю учиться и узнавать что-то новое, но просто знания мне мало. В школе мне привили навык «теорему нельзя выучить — её можно только понять» и теперь я несу это правило по жизни. Окружающие, конечно, смотрят с недоумением, когда вместо того, чтобы взять готовые решения и сложить по-быстрому их воедино я начинаю изобретать свои велосипеды. Второй довод для написания статьи — это мысль «если ты понимаешь предмет — ты можешь его с лёгкостью объяснить другому». Ну что ж, попробую сам понять и другим объяснить.

Первая моя цель, прямо как по книгам — аналоговый радиоприёмник, а там пойдем и в цифру.

Сразу хочу предупредить — статья написана дилетантом в радиоэлектронике и физике и является скорее рассуждением. Все поправки буду рад выслушать в комментариях.

Итак, чем что такое напряжение, ток и прочее сопротивление? В большинстве случаев для понимания электрических процессов приводят аналогию с водой. Мы не будем отходить от этого правила, правда с небольшими отклонениями.

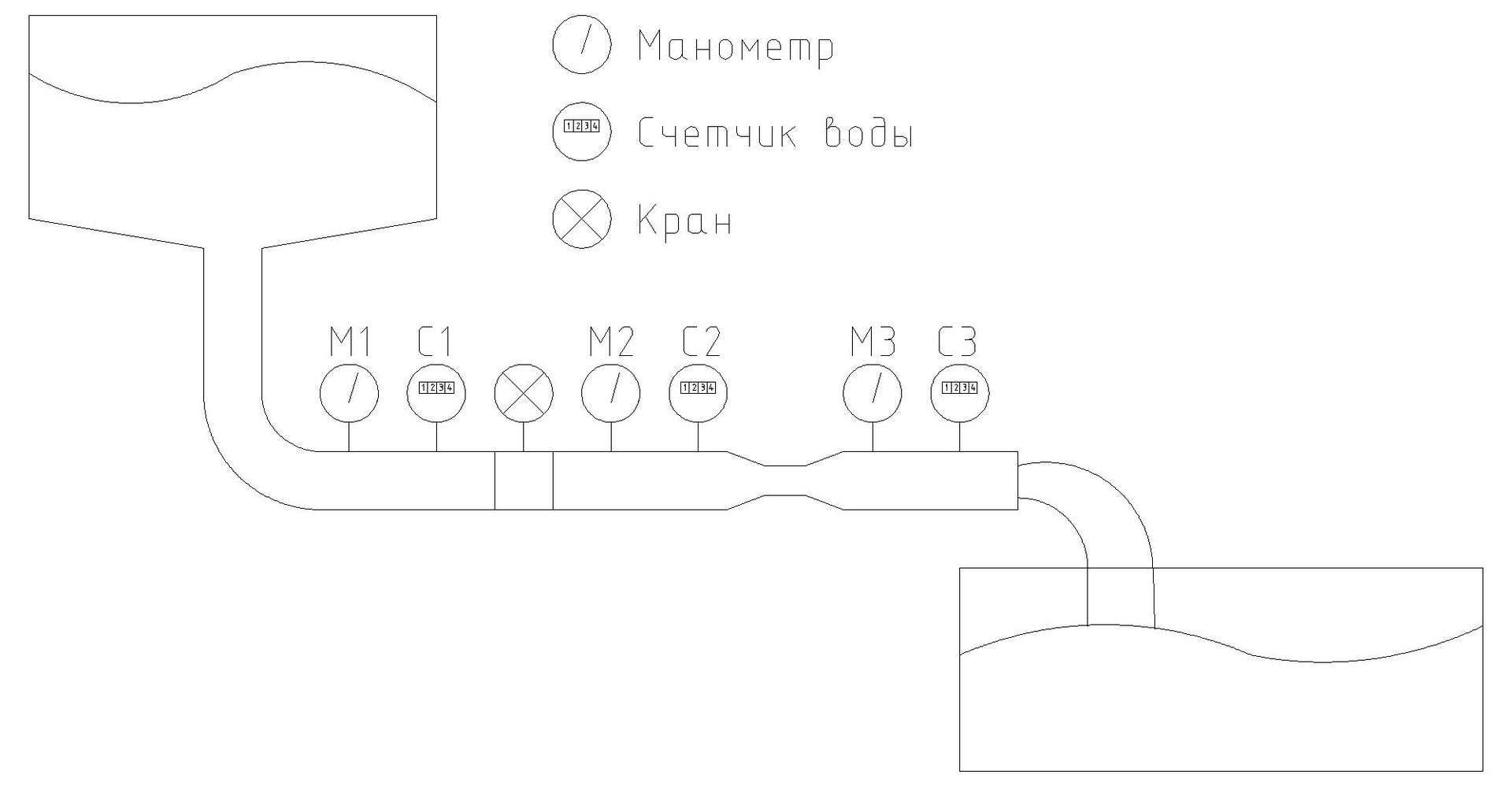

Представим трубу. Для контроля некоторых показателей мы включим в неё несколько счётчиков расхода воды, манометров для измерения давления, и элементы, которые мешают току воды.

Радиоэлектроника, или как я начал её постигать - 1

В электрическом эквиваленте схема будет выглядеть примерно так:

Радиоэлектроника, или как я начал её постигать - 2

Напряжение

Курс физики нам говорит, что напряжение — это разность потенциалов между двумя точками. Если перекладывать определение на нашу трубу с водой, то потенциал — это давление, т. е. напряжение — это разница давлений между двумя точках. Этим и объясняется принцип его измерения вольтметром. Получается, что если попытаться измерить напряжение в двух соседних точках трубы, где нет никаких сопротивлений движению воды (отсутствуют краны и сужения, внутренним трением воды о стенки трубы мы пока пренебрежём) и давление не меняется — то разница давлений в этих двух точках будет равна нулю. Если же сопротивление присутствует, происходит снижение давления (в электрическом эквиваленте падение напряжения), то мы получим величину напряжения. Сумма напряжений на всех элементах равна напряжению на источнике. Т.е. если сложить показания всех вольтметров на нашей схеме, мы получим напряжение батареи.

Например, будем считать, что наша батарея даёт напряжение 5 вольт и резисторы имеют сопротивление 100 и 150 Ом. Тогда по закону Ома U=IR, или I=U/R, получаем, что по цепи течёт ток с силой I=5/250=20мА. Так как сила тока во всей цепи одинакова (пояснения чуть дальше), из того же закона Ома следует, что первый вольтметр покажет U=0,02*100=2В, а второй U=0,02*150=3В.

Сила тока

Из того же курса физики известно, что это количество заряда за единицу времени. В водяном эквиваленте — это сама вода, а её измеритель, амперметр — есть счётчик воды. Опять таки становится понятно, почему амперметр подключается в разрыв цепи. Если его подключить на место, например, вольтметра V1, то образуется новая цепь, из которой будет исключено сопротивление R1, а значит как минимум мы получим некорректные значения (что будет «как максимум»станет понятно чуть позже). Вернёмся к нашей водичке — подключение амперметра параллельно любому из элементов означает, что часть воды пойдёт по основной трубе, а другая часть пойдёт через счётчик — и как раз этот счётчик будет врать.

Радиоэлектроника, или как я начал её постигать - 3

Ах, да, о цепи. В большинстве литературы что мне попадалось фраза о том, что батарейки являются лишь источником напряжения, и только сопротивления являются источником тока. Как же так? Как сопротивление может являться источником чего-то ещё, кроме как источником сопротивления (тепло пока не в счёт)? Все верно, если опираться на закон Ома I=U/R, однако сколько не прикладывай сопротивление, ток не появится, пока не будет источника напряжения и замкнутой цепи (ровно как если заткнуть справа нашу трубу пробкой что не делай — счётчики воды будут молчать)!

Сопротивление в цепи просто должно присутствовать, ведь если оно равно нулю — сила тока устремится в бесконечность. Такую ситуацию мы видим при «замыкании» — искры это и есть очень большая сила тока, а если точнее теплота, равная Q=(I^2)Rt (формула действительна при постоянной силе тока и сопротивления).

Ещё одно важное замечание — при рассмотрении расчёта напряжения и силы тока я не нашёл уточнений, что в замкнутой цепи на всех участках сила тока будет одинаковой. Т.е. все счётчики будут крутиться с одной скоростью и показывать одни и те же значения. По сути, количество тока, который прошёл по цепи аналогичен количеству «воды», вышедшей из трубы.

Сопротивление

Пожалуй, самое простое явление для объяснения. Вернувшись к нашей трубе, сопротивление — это есть все возможные сужения и краны. Согласно тому, что мы разобрали выше — при повышении сопротивления уменьшается ток во всей цепи и понижает напряжение на концах сопротивления. Или снова в водяных реалиях — закрытие нашего крана на пол оборота вызовет уменьшение расхода воды на всех счётчиках и пропорциональное (в зависимости от сопротивления) снижение давления на манометрах.

Так куда же все падает и уменьшается? Вот здесь аналогия с водой неоднозначна, так как в случае с электричеством «излишки» превращаются в тепло и рассеиваются. Количество теплоты, которое при этом выделяется, снова можно рассчитать формулой Q=(ΔI^2)Rt (снова при постоянном сопротивлении). Если поделить количество теплоты на время, получим мощность, которую нужно применить при выборе самого резистора P=Q/t=(ΔI^2)R.

Курить не круто!

Когда я ходил в кружок Юный техник более старшие товарищи проводили «эксперименты» с прикуриванием от электричества. Для этого они брали блок питания, подключали к нему резисторы малой мощности и повышали напряжение. Повышали до тех пор, пока он не раскалялся до красна, как автомобильный прикуриватель. После этого, практически через мгновение резистор «перегорал» и отправлялся в мусорное ведро.

С постоянным током все понятно, а переменный?

Переменный ток, как таковой в радиоэлектронике используется редко. Его как минимум делают постоянным и в большинстве случаев снижают. Видимо по этому в попадавшейся мне литературе про него практически не говорится.

В чем же его отличие? C обывательской точки зрения, в малом — направление тока в нем меняется. Здесь аналогия с трубой не совсем уместна, первое что приходит в голову — шейкер для коктейлей (жидкость при смешивании в нем гуляет туда-сюда). Нам в радиоэлектронике нужно знать, как идёт ток в нашей цепи, чтобы получить от него то, что мы хотим.

Следующее, с чем я пошёл разбираться — полупроводники. Дырки? Электроны? Ключевой режим? Каскады? Полевой транзистор, то тот, который нашли в поле? Пока ничего не понятно…

Автор: verwolf85
