Изучаем миниатюрный шаговый двигатель

в 19:30, , рубрики: ATtiny44, diy или сделай сам, L293D, tmc2208, микроконтроллеры avr, Программирование, робототехника, схемотехника, шаговый двигатель, Электроника для начинающих

Шаговые двигатели нашли широкое применение в современной промышленности и самоделках. Их используют там, где необходимо обеспечить точность позиционирования механических узлов, не прибегая к помощи обратной связи и точным измерениям.

Сегодня хочу поговорить об особой разновидности шаговых моторов — миниатюрные шаговые двигатели, которые применяются в конструкциях оптических систем. Мы подробно рассмотрим их устройство и способы управления такими крошечными моторчиками.

Изучаем миниатюрный шаговый двигатель - 1

Шаговый двигатель — бесколлекторный (бесщёточный) электрический двигатель с несколькими обмотками (фазами), расположенными на статоре и магнитами (часто постоянными) на роторе. Подавая напряжения на обмотки статора, мы можем фиксировать положение ротора, а подавая напряжение на обмотки последовательно можно получить перемещение ротора из одного положения в другое (шаг), причём этот шаг имеет фиксированную угловую величину.

Мы не будем останавливаться на рассмотрении каждого типа шагового двигателя. Об этом в сети написано довольно много и хорошо, например здесь.

Хочу поговорить об особой разновидности шаговых моторов — миниатюрные шаговые двигатели, которые применяются в конструкциях оптических систем. Такие малыши имеются в свободной продаже. Но в сети, особенно в русскоязычной, очень мало информации по таким моторчикам. Потому, когда мне потребовалось использовать их в своём проекте, пришлось изрядно поискать информации и провести пару экспериментов.

Результатами своих поисков и экспериментами я поделюсь в этой статье.

Мы рассмотрим вопросы управления такими маленькими моторчиками, а именно:

  • драйвер L293D + микроконтроллер ATtiny44;
  • драйвер TMC2208 + микроконтроллер ATtiny44;
  • микроконтроллер ATtiny44 (без драйвера).

Собственно вопросы тут может вызвать только последний пункт. Поверьте, я тоже был удивлён, когда наткнулся на ролик (вот он), где парень просто берёт и напрямую цепляет шаговый мотор к пинам микроконтроллера! Но давайте обо всём по порядку.

Знакомство

Сначала немного посмотрим на внешний вид нашего героя:

Изучаем миниатюрный шаговый двигатель - 2

Он действительно очень маленький! Согласно умной книжке Петренко С.Ф.
«Пьезоэлектрические двигатели в приборостроении», меньших размеров электромагнитные моторчики создать в принципе невозможно… то есть возможно, но с уменьшением диаметра проволоки, из которой изготавливают обмотки, всё больше энергии рассеивается в виде тепла в окружающую среду, что приводит к уменьшению КПД моторчика и делает их использование нерациональным.

Из примечательного, можно отметить, что его вал очень короткий и имеет специальную проточку для установки шестерни или рычага.

Отчётливо видны две обмотки, которые даже покрыты изоляцией разного цвета. Значит, наш моторчик относится, скорее всего, к классу биполярных шаговых двигателей.
Посмотрим как он устроен:

Изучаем миниатюрный шаговый двигатель - 3

Считаю, наше знакомство с этими моторчиками будет не полным, если мы не посмотрим, что же у него внутри. Ведь всегда интересно заглянуть внутрь механизма! Разве нет?

Собственно, ничего необычного мы не увидели. Ротор намагничен. Подшипников нигде не наблюдается, всё на втулках. Задняя втулка запрессована в корпус двигателя. Передняя ничем не закреплена. Интересно, что корпус двигателя собирался точечной сваркой. Так что переднюю крышку корпуса пришлось спиливать.

Теперь перейдём к вопросу подключения и его электрическим характеристикам.

Убедимся, что он биполярный, прозвонив обмотки. Действительно биполярный, всё как на картинке выше. Сопротивление обмоток около 26Ом, хотя продавец указал 14Ом.
В описании сказано, что напряжение питания 5В. Хотя мы то с вами знаем, что для шагового двигателя важен ток, который будут потреблять его обмотки.
Пробуем подключить.

Эксперимент №1. L293D + ATtiny44

Как мы знаем, для управления биполярным шаговым двигателем необходимо не просто прикладывать напряжения к двум обмоткам в нужной последовательности, но и изменять направление тока в этих обмотках, причём делать это независимо друг от друга. Для этого на каждую обмотку нужен собственный Н-мост. Чтобы не городить его из транзисторов, был взят готовый в лице микросхемы L293D. Ещё одно её преимущество — у микросхемы имеются специальные выводы Enable1 и Enable2, который включают и выключают каждый мост. Их можно использовать чтобы подавать ШИМ сигнал, тем самым, возможно контролировать напряжения питания каждого моста. Зачем это может понадобиться, мы увидим дальше.

Кроме того, L293D может коммутировать напряжения до 36В и выдавать до 1,2А на каждый канал, чего вполне должно хватить для питания обмоток нашего моторчика.

Итак, схема:

Изучаем миниатюрный шаговый двигатель - 4

Управляющие входы L293D подключены к выходам OC0A и OC0B, что позволит в будущем подавать на них ШИМ сигнал.

Прошивать контроллер будем через внутрисхемный программатор (на схеме не указан).
Вот как выглядит собранная схема на макетной плате:

Изучаем миниатюрный шаговый двигатель - 5

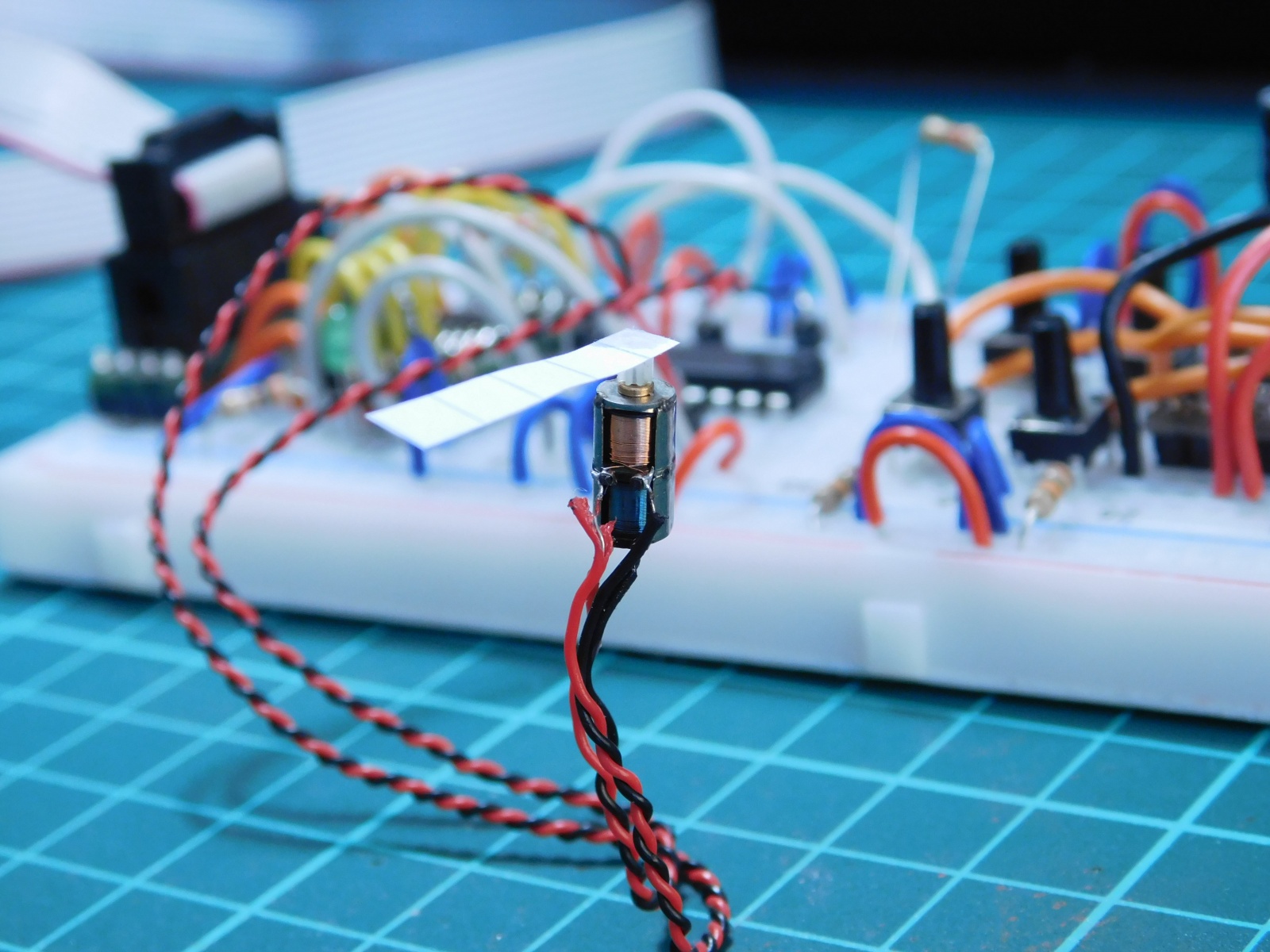

И вот так расположен наш подопытный:

Изучаем миниатюрный шаговый двигатель - 6

Теперь можно приступать к экспериментам.

Рассчитаем ток, который будет течь через обмотки двигателя при подключении их к напряжению 5В:

I=U/R = 5В/26Ом = 190мА

Совсем небольшой. Интересно как долго он сможет держать такой ток и не перегреться.

Включим в цепь одной из обмоток амперметр и вольтметр, и проведём замеры соответствующих величин при подачи питания на эту обметку через драйвер.

При падении напряжения на обмотке 2.56В амперметр показывает ток 150мА, причём хорошо заметно, как начинает падать величина силы тока в процессе нагревания обмоток. Надо отметить, что не так уж и сильно он греется.

Убедившись, что напряжение 5В для моторчика опасности не представляет, попробуем покрутить им в разные стороны. И вот теперь пару слов мы скажем про режимы работы шагового двигателя.

Об этом довольно хорошо сказано здесь.

Не будем повторяться, но вспомним, что шаговый двигатель может работать в трёх режимах:

  • Полношаговый однофазный это когда одновременно напряжение подаётся только на одну фазу двигателя, ротор делает шаг, затем текущая фаза выключается и включается следующая.
  • Полношаговый двухфазный это когда напряжение подаётся одновременно на две фазы мотора, при этом, ротор притягивается одновременно к двум обмоткам, что создаёт больший крутящий момент.
  • Микрошаговый режим в этом случае реализуется тот же принцип, что и на полношаговом двухфазном, то есть работают одновременно две обмотки, но напряжение (и как следствие ток) распределяется между ними неравномерно. Фактически, это означает, что мы можем поставить моторчик в неограниченное количество положений (на практике, разумеется, такого сделать нельзя). Увеличивается точность позиционирования.

Попробуем реализовать первые два режима на микросхеме L293D а для микрошагового режима оставим специальный драйвер из второго эксперимента.

Исходный код программы выглядит следующим образом:

Исходный код в среде WinAVR

#define F_CPU 8000000UL  // указываем частоту в герцах

// фьюзы необходимо выставить L: E2; H:DF; Ex:FF;
// это будет частота 8МГц от внутреннего генератора с выключенным предделителем тактовый частоты (включен по умолчанию и равен 8)

#include <avr/io.h> // подключаем библиотеку АВР

#include <util/delay.h> // подключаем библиотеку задержек

#include <avr/interrupt.h> // подключаем библиотеку прерываний

// управление штатным светодиодом

#define LED_pin PA5

#define LED_ON PORTA |=(1<<LED_pin)

#define LED_OFF PORTA &=(~(1<<LED_pin))

// управление драйвером шагового двигателя L293DD

#define PWM_1 PB2 // OC0A (EN1)

#define PWM_2 PA7 // OC0B (EN2)

#define PWM_1_value OCR0A

#define PWM_2_value OCR0B

// пины управления обмотками шагового двигателя микросхемой L293D

#define IN1 PA0 // к PORTA

#define IN2 PA1

#define IN3 PB1 // к PORTB

#define IN4 PB0

void delay_microsecond (unsigned int delay_time) { // функция реализации задежки в микросекундах

	// функция нужна для экономии памяти микроконтроллера

    for(unsigned int delay_us = 0; delay_us<delay_time; delay_us++) {

	    _delay_us(1);

	}

}

void delay_millisecond (unsigned int delay_time) { // функция реализации задежки в миллисекундах

    for(unsigned int delay_ms = 0; delay_ms<delay_time; delay_ms++) {

	    _delay_ms(1);

	}

}

// функции шагов для полношагового однофазного режима

void step_1_one_phase (void) {

    PORTB &=(~((1<<IN3)|(1<<IN4)));

	PORTA &=(~(1<<IN2)); // сначала выключаем

    PORTA |=(1<<IN1); // и только потом включаем
}

void step_2_one_phase (void) {

    PORTA &=(~((1<<IN1)|(1<<IN2)));

	PORTB &=(~(1<<IN3));

    PORTB |=(1<<IN4);

}

void step_3_one_phase (void) {

    PORTB &=(~((1<<IN3)|(1<<IN4)));

	PORTA &=(~(1<<IN1));

    PORTA |=(1<<IN2);


}

void step_4_one_phase (void) {

    PORTA &=(~((1<<IN1)|(1<<IN2)));

	PORTB &=(~(1<<IN4));

    PORTB |=(1<<IN3);

}

// функции шагов для полношагового двухфазного режима

void step_1_two_phase (void) {

    PORTB |=(1<<IN4);

    PORTB &=(~(1<<IN3));

    PORTA |=(1<<IN1);

    PORTA &=(~(1<<IN2));
}

void step_2_two_phase (void) {

    PORTA &=(~(1<<IN2));//2

	PORTA |=(1<<IN1);

    PORTB |=(1<<IN3);

    PORTB &=(~(1<<IN4));

}

void step_3_two_phase (void) {

    PORTB |=(1<<IN3);//3

    PORTB &=(~(1<<IN4));

	PORTA &=(~(1<<IN1));

    PORTA |=(1<<IN2);


}

void step_4_two_phase (void) {

    PORTA |=(1<<IN2);//4

    PORTA &=(~(1<<IN1));

    PORTB |=(1<<IN4);

    PORTB &=(~(1<<IN3));

}

void stepper_OFF (void) { // функция отключения двигателя

	// снимаем напрядение с обмоток, если не нужна фиксация в установленном положении, чтобы двигатель не перегревался

	PORTA &=(~((1<<IN1)|(1<<IN2)));

	PORTB &=(~((1<<IN3)|(1<<IN4)));

}

unsigned char step_counter = 0;

// функция следящая за текущим шагом

void L293D_step (unsigned int step_quantity, unsigned char direction, unsigned int step_delay, unsigned char phase) { // при вызове функции происходит смена шага

    while(step_quantity>0) { // цикл выполняется, пока не будут выполнены все шаги

        switch(direction) { // в зависимости от установленного направления вращения инкрементируем или декрементируем счётчик шагов

			case 'F':
				if(step_counter<3) { step_counter++; } else { step_counter=0; }
			break;

			case 'B':
				if(step_counter>0) { step_counter--; } else { step_counter=3; }
			break;

		}

		switch(phase) { // выбираем однофазный или двухфазный режим

		    case 1:

				switch(step_counter) { // назначаем текущий шаг

					case 0:
						step_1_two_phase_DL();
					break;

					case 1:
						step_2_two_phase_DL();
					break;

					case 2:
						step_3_two_phase_DL();
					break;

					case 3:
						step_4_two_phase_DL();
					break;

				}

			break;

			case 2:

				switch(step_counter) { // назначаем текущий шаг

					case 0:
						step_1_two_phase_DL();
					break;

					case 1:
						step_2_two_phase_DL();
					break;

					case 2:
						step_3_two_phase_DL();
					break;

					case 3:
						step_4_two_phase_DL();
					break;

				}

			break;

		}

    delay_millisecond(step_delay); // пауза между шагами задаёт скорость вращения двиагетля

	step_quantity--;

	}

}


void PWM_init (void) { // функция инициализации ШИМ

    DDRB |=(1<<PWM_1);

    DDRA |=(1<<PWM_2);

    TCCR0A = (1<<WGM01)|(1<<WGM00)|(1<<COM0A1)|(0<<COM0A0)|(1<<COM0B1)|(0<<COM0B0); // режим FAST PWM, сброс при совпадении

    TCCR0B = (0<<WGM02)|(0<<CS02)|(0<<CS01)|(1<<CS00); // предделитель на 8

    OCR0A = 255; // коэффициент заполнения ШИМ (0-255)

    OCR0B = 255;

} // конец функции инициализации ШИМ

int main (void) {

    DDRA |=(1<<LED_pin);

    DDRA |=(1<<IN1)|(1<<IN2);

    DDRB |=(1<<IN3)|(1<<IN4);

    PWM_init(); // инициализация ШИМ

    delay_millisecond(2000);

    while(1==1) {

	LED_ON;

        L293D_step(16,'F',100,2); //step(количество шагов, направление F/B, пауза между шагами, однофазный/двухфазный режим)

	//stepper_OFF();

	delay_millisecond(2000);

	LED_OFF;

	L293D_step(16,'B',100,2);

	//stepper_OFF();

	delay_millisecond(2000);

    }

}

Полношаговый режим. Одна фаза

Двигатель делает 16 шагов на один оборот. Причём шаги для двух фаз имеют не одинаковую угловую величину. Не знаю с чем это связано. Может конструкция двигателя такая?

Посмотрим на максимальную частоту шагов, которую он может обеспечить в таком режиме, не пропуская их.

Минимальная задержка между шагами 2мс, значит 500 шагов/секунду. Неплохо, это 31 об/сек = 1850 об/мин.

Полношаговый режим. Две фазы

Обратите внимание, что в этом случае шаги получаются ровнее, они одинаковы по величине (во всяком случае, более одинаковы, чем в предыдущем случае).

Естественно, в этом случае под напряжением находятся одновременно две обмотки и теплоотдача возрастает. Двигатель уже через несколько секунд нагревается достаточно сильно, потому эксперимент я прекратил.

Что с максимальной частотой шагов? 500 шагов/секунду; 31 об/сек = 1875 об/мин.
Надо сказать, что для шагового двигателя он довольно шустрый. Это связано с малым количеством магнитных полюсов на роторе.

Продолжаем…

Эксперимент №2. TMC2208 + ATtiny44

TMC2208 — название микросхемы-драйвера для управления биполярными шаговыми двигателями, аналогично называется модуль на её основе, который выпускается для установки в самодельные (и не только) 3D принтеры и имеет унифицированное расположение выводов.
Много и доходчиво сказано про этот модуль вот здесь.

В интернете много написано про то, как установить его в свой 3D принтер, но нас интересует как подключить модуль к микроконтроллеру, потому давайте разбираться.

Характеристики микросхемы впечатляют (только впечатлительных людей):

  • напряжение питания логической части: 3-5В;
  • напряжение питания двигателя 5.5-36В;
  • пиковый ток 2А;
  • настройка максимального тока двигателя;
  • поддержка интерфейса UART как для управления, так и для конфигурирования внутренних регистров;
  • автоматическое отключение питания;
  • поддержка микрошагового режима управления двигателем вплоть до 1/16 шага.

Изучаем миниатюрный шаговый двигатель - 7

Управлять ей очень просто, по сути нужно всего два пина микроконтроллера. Один подключаем к DIR — указываем направление вращения двигателя, другой подключаем к STEP — при подаче импульса микросхема производит необходимые манипуляции с токами и напряжениями на обмотках двигателя и тот делает один шаг.

Схема подключения будет выглядеть так:

Изучаем миниатюрный шаговый двигатель - 8

Дополнительно я использовал пин EN, чтобы отключать моторчик и длительное время не держать обмотки под напряжением.

Исходный код в среде WinAVR

#define F_CPU 8000000UL  // указываем частоту в герцах

// фьюзы необходимо выставить L: E2; H:DF; Ex:FF;
// это будет частота 8МГц от внутреннего генератора с выключенным предделителем тактовый частоты (включен по умолчанию и равен 8)

#include <avr/io.h> // подключаем библиотеку АВР

#include <util/delay.h> // подключаем библиотеку задержек

#include <avr/interrupt.h> // подключаем библиотеку прерываний

// управление штатным светодиодом

#define LED_pin PA5

#define LED_ON PORTA |=(1<<LED_pin)

#define LED_OFF PORTA &=(~(1<<LED_pin))

// управление шаговым двигателем микросхемой TMC2208

#define DIR PB2

#define EN PA6

#define STP PA7

#define EN_OFF PORTA |=(1<<EN)

#define EN_ON PORTA &=(~(1<<EN))

#define DIR_FOR PORTB |=(1<<DIR)

#define DIR_BACK PORTB &=(~(1<<DIR))

#define STP_ON PORTA |=(1<<STP)

#define STP_OFF PORTA &=(~(1<<STP))

void delay_microsecond (unsigned int delay_time) { // функция реализации задежки в микросекундах

	// функция нужна для экономии памяти микроконтроллера

    for(unsigned int delay_us = 0; delay_us<delay_time; delay_us++) {

	    _delay_us(1);

	}

}

void delay_millisecond (unsigned int delay_time) { // функция реализации задежки в миллисекундах

    for(unsigned int delay_ms = 0; delay_ms<delay_time; delay_ms++) {

	    _delay_ms(1);

	}

}

void TMS2208_STEP (unsigned int step_quantity, unsigned char direction, unsigned int step_delay) {

    switch(direction) { // направление вращения

		case 'F':
			DIR_FOR;
		break;

		case 'B':
			DIR_BACK;
		break;

	}

    while(step_quantity>0) { // пока не сделали нужное количество шагов

		STP_ON; // делаем один шаг

		delay_microsecond(100); // длительность импульса 100мкС

		STP_OFF;

		delay_millisecond(step_delay);// пауза между импульсами

	    step_quantity--;

	}

}

int main (void) {

        DDRA |=(1<<LED_pin);

        DDRB |=(1<<DIR);

        DDRA |=(1<<EN);

        DDRA |=(1<<STP);

	PWM_init(); // инициализация ШИМ

	delay_millisecond(2000);

	while(1==1) {

	   LED_ON;

	   EN_ON;

	   TMS2208_STEP(32,'F',10); // TMS2208_STEP (количество шагов, направление F/B, пауза между шагами)

	   delay_millisecond(2000);

	   LED_OFF;

	   TMS2208_STEP(32,'B',10);

	   delay_millisecond(2000);


	}

}

Перед тем как всё запустить нужно произвести предварительную настройку модуля. Во-первых, выставить желаемый режим микрошага. Во-вторых, выставить желаемый максимальный ток двигателя.

С микрошагом всё просто. За это отвечают пины MS1 и MS2.

Изучаем миниатюрный шаговый двигатель - 9

Отмечу, что микросхема не скачкообразно меняет напряжение, а делает это «плавно», но так как микросхема цифровая, то на выходе у нас не гладкий сигнал, а сигнал с маленьким шагом, если верить документации, то каждый шаг она разбивает на 256 микрошагов. Сделано это для увеличения плавности хода, снижения шумов от двигателя и по идее не должно позволять конструкции, к которой он прикручен, входить в резонанс. Короче, всё для того, чтобы 3D принтер работал тише.

Чтобы выставить ток двигателя необходимо измерить напряжения на контакте Vref, который указан на рисунке. Изменить значение напряжения можно при помощи потенциометра, установленного рядом с контактом. Напряжение на контакте будет пропорционально току двигателя, и зависимость будет иметь следующий вид:

Vref = I*1.44;

Нашему моторчику нужно примерно 150мА, потому Vref = 0,216В. Устанавливаем…

Подразумевается, что увеличение тока микросхема обеспечивает за счёт увеличения напряжения на обмотке. Потому, нужно позаботится о том, чтобы этого напряжения хватило. Но, полагаю, для того маленького моторчика должно хватить и 5В.

Протестируем работу моторчика с различными режимами микрошага и посмотрим что получится (пауза между микрошагами 10мс):

Можно заметить, что движения моторчика стали более плавными (по сравнению с предыдущим экспериментом), однако характерные 16 шагов всё равно наблюдаются довольно чётко. Что же… видимо это черта шаговых двигателей с ротором из постоянных магнитов.
Ещё необходимо отметить, что моторчик в этом режиме нагревается почти также сильно, как в полношаговом режиме с двумя фазами. Оно и понятно, обмотки постоянно находятся под напряжением, непрерывно происходит выделение тепла.

Полагаю, для таких моторчиков использование такого драйвера, да и вообще режимов микрошага не очень целесообразно.

Эксперимент №3. ATtiny44-драйвер

Вернёмся ненадолго к первому эксперименту и вспомним, что входы EN1 и EN2 микросхемы драйвера подключены к пинам OC0A и OC0B микроконтроллера. Это значит, что мы можем подать туда ШИМ сигнал, генерируемый при помощи таймера TIMER0 и таким образом изменять напряжение, прикладываемое к обмоткам двигателя и соответственно регулировать ток, который будет протекать через них.

Согласно даташиту на микроконтроллер ATtiny44 максимальный ток, который может выдать один пин составляет всего 40мА. Причём не указано для какого вида тока (пульсирующего или постоянного) эта характеристика. Просто она есть и она вот такая…

Надо сказать, что я более 7 лет знаком с микроконтроллерами фирмы ATMEL. И ни разу у меня не возникло желания проверить эту строчку из даташита.

Изучаем миниатюрный шаговый двигатель - 10

Возможно, производитель просто подстраховывается и на самом деле он может выдать больше, а может это действительно максимум, что может выдать один пин.

Мы это выясним. Но сначала нужно выяснить при каком минимальном токе моторчик вообще способен вращаться.

Используя схему из первого эксперимента, подгоняем значение тока через обмотки равное 40мА. Запускаем в полношаговом режиме с двумя фазами (так как будет выше крутящий момент):

Отлично! При 40мА двигатель успешно запустился! Был также выявлено минимальное значение тока обмоток, необходимое для устойчивой работы мотора, и равно оно 30мА.

Разумеется, крутящий момент будет значительно ниже, но для нас важен сам факт того, что удалось запустить моторчик с таким маленьким энергопотреблением.

Схема подключения шагового двигателя к микроконтроллеру будет следующей:

Изучаем миниатюрный шаговый двигатель - 11

Поскольку каждый пин микроконтроллера работает как полумост (может коммутировать вывод микросхемы либо на Vcc, либо на GND), то для управления биполярным шаговым мотором нам понадобиться 4 пина микроконтроллера.

Код программы:

Исходный код в среде WinAVR

#define F_CPU 8000000UL  // указываем частоту в герцах

// фьюзы необходимо выставить L: E2; H:DF; Ex:FF;
// это будет частота 8МГц от внутреннего генератора с выключенным предделителем тактовый частоты (включен по умолчанию и равен 8)

#include <avr/io.h> // подключаем библиотеку АВР

#include <util/delay.h> // подключаем библиотеку задержек

#include <avr/interrupt.h> // подключаем библиотеку прерываний

// управление штатным светодиодом

#define LED_pin PA5

#define LED_ON PORTA |=(1<<LED_pin)

#define LED_OFF PORTA &=(~(1<<LED_pin))

// управление драйвером шагового двигателя L293DD

#define PWM_1 PB2 // OC0A (EN1)

#define PWM_2 PA7 // OC0B (EN2)

#define PWM_1_value OCR0A

#define PWM_2_value OCR0B

// пины управления обмотками шагового двигателя микросхемой L293D

#define IN1 PA0 // к PORTA

#define IN2 PA1

#define IN3 PB1 // к PORTB

#define IN4 PB0


void delay_microsecond (unsigned int delay_time) { // функция реализации задежки в микросекундах

	// функция нужна для экономии памяти микроконтроллера

    for(unsigned int delay_us = 0; delay_us<delay_time; delay_us++) {

	    _delay_us(1);

	}

}

void delay_millisecond (unsigned int delay_time) { // функция реализации задежки в миллисекундах

    for(unsigned int delay_ms = 0; delay_ms<delay_time; delay_ms++) {

	    _delay_ms(1);

	}

}

// функции шагов для двухфазного полношагового режима без драйверов

void step_1_two_phase_DL (void) { // DL - driver less

   // первая обмотка
   OCR0A = 160;
   PORTB &=(~(1<<IN4));

   // вторая обмотка
   OCR0B = 160;
   PORTB &=(~(1<<IN3));

}

void step_2_two_phase_DL (void) {

   // первая обмотка
   OCR0A = 160;
   PORTB &=(~(1<<IN4));

   // вторая обмотка
   OCR0B = 95;
   PORTB |=(1<<IN3);

}

void step_3_two_phase_DL (void) {

   // первая обмотка
   OCR0A = 95;
   PORTB |=(1<<IN4);

   // вторая обмотка
   OCR0B = 95;
   PORTB |=(1<<IN3);

}

void step_4_two_phase_DL (void) {

   // первая обмотка
   OCR0A = 95;
   PORTB |=(1<<IN4);

   // вторая обмотка
   OCR0B = 160;
   PORTB &=(~(1<<IN3));

}

unsigned char step_counter = 0;

// функция следящая за текущим шагом

void L293D_step (unsigned int step_quantity, unsigned char direction, unsigned int step_delay, unsigned char phase) { // при вызове функции происходит смена шага

    while(step_quantity>0) { // цикл выполняется, пока не будут выполнены все шаги

        switch(direction) { // в зависимости от установленного направления вращения инкрементируем или декрементируем счётчик шагов

			case 'F':
				if(step_counter<3) { step_counter++; } else { step_counter=0; }
			break;

			case 'B':
				if(step_counter>0) { step_counter--; } else { step_counter=3; }
			break;

		}

		switch(phase) { // выбираем однофазный или двухфазный режим

		    case 1:

				switch(step_counter) { // назначаем текущий шаг

					case 0:
						step_1_two_phase_DL();
					break;

					case 1:
						step_2_two_phase_DL();
					break;

					case 2:
						step_3_two_phase_DL();
					break;

					case 3:
						step_4_two_phase_DL();
					break;

				}

			break;

			case 2:

				switch(step_counter) { // назначаем текущий шаг

					case 0:
						step_1_two_phase_DL();
					break;

					case 1:
						step_2_two_phase_DL();
					break;

					case 2:
						step_3_two_phase_DL();
					break;

					case 3:
						step_4_two_phase_DL();
					break;

				}

			break;

		}

    delay_millisecond(step_delay); // пауза между шагами задаёт скорость вращения двиагетля

	step_quantity--;

	}

}


void PWM_init (void) { // функция инициализации ШИМ

    DDRB |=(1<<PWM_1);

    DDRA |=(1<<PWM_2);

    TCCR0A = (1<<WGM01)|(1<<WGM00)|(1<<COM0A1)|(0<<COM0A0)|(1<<COM0B1)|(0<<COM0B0); // режим FAST PWM, сброс при совпадении

    TCCR0B = (0<<WGM02)|(0<<CS02)|(0<<CS01)|(1<<CS00); // предделитель на 8

    OCR0A = 160;

    OCR0B = 160;

} // конец функции инициализации ШИМ

int main (void) { // главная функция

    DDRA |=(1<<LED_pin);

	DDRA |=(1<<IN1)|(1<<IN2);

	DDRB |=(1<<IN3)|(1<<IN4);

	PWM_init(); // инициализация ШИМ

	delay_millisecond(2000);

	while(1==1) { // бесконечный цикл

	    LED_ON;

	    L293D_step(16,'F',100,2); //step(количество шагов, направление F/B, пауза между шагами, однофазный/двухфазный режим)

            delay_millisecond(2000);

	    LED_OFF;

	    L293D_step(16,'B',100,2);

	    delay_millisecond(2000);



	}

}

Немного поясню как работает эта программа. Это модифицированный код из первого эксперимента. Как я говорил выше, будет использован 8 битный TIMER0 для генерирования ШИМ сигнала на выходах OC0A и OC0B. Таймер настраивается в режим FastPWM с предделителем на 8 (частота сигнала при 8МГц тактового генератора микроконтроллера составляет 3906Гц).

Чтобы изменять полярности сигналов на обмотках происходит переключение пина микроконтроллера от Vcc к GND изменением соответствующего бита в регистре PORTx и изменением коэффициента заполнения ШИМ путём записи значений в регистры OCR0A и OCR0B (значения подбирались экспериментально).

И вот:

Курс схемотехники, прослушанный на первом курсе института подсказывает, что мультиметр показывает среднеквадратическое значение напряжения и тока в двигателе.

Шаговый двигатель вращается от пинов микроконтроллера без драйверов!

Но здесь мы не выходим за пределы возможностей микроконтроллера, по крайней мере, если верить тому, что пишут в документации. В таком режиме микроконтроллер и моторчик могут работать долго. Действительно, эксперимент длился 20 минут. За это время не наблюдалось ни пропуска шагов, ни сброса контроллера, ни перегрева (ни у двигателя, ни у контроллера).

Отбросим все предосторожности

Уберём из эксперимента ШИМ и будем напрямую управлять пинами микроконтроллера при помощи регистров PORTx. Посмотрим что будет с микроконтроллером после этого.

Работает… с максимальным током в 51мА… Что же… неожиданно, похоже это и есть предельный ток, который может отдать один пин микроконтроллера? Если я ошибаюсь, поправьте меня.

В любом случае, ролик с ютуба не обманул. Действительно можно управлять этим моторчиком без всяких драйверов.

Выводы

Мы подробно изучили миниатюрные биполярные шаговые моторчики, их конструкцию и способы управления ими, для использования в собственных приложениях.

1. Миниатюрный биполярный шаговый мотор с ротором из постоянный магнитов действительно миниатюрный.

Его основные особенности:

  • малое количество магнитных полюсов, как следствие, малое количество шагов (у моего, напомню, всего 16);
  • относительно большая скорость вращения (следствие из предыдущего пункта), в эксперименте удалось достичь 1875 об/мин;
  • неудовлетворительно работает в микрошаговых режимах (не удерживается промежуточное положение ротора);

2. Миниатюрный шаговый двигатель может управляться любыми драйверами, подходящими для работы с биполярными шаговыми моторами, необходимо только подобрать параметры тока обмоток.

3. Использование специализированного драйвера TMC2208 является спорным вопросом, так как микрошаговый режим не поддерживается самим двигателем, хотя переходы между шагами выполняются более плавно.

4. Возможно подключение шагового двигателя непосредственно к портам микроконтроллера. Но это только в рамках эксперимента, так как крутящий момент в данном случае совсем незначителен, да и малый ток не позволяет совершать шаги с большой скоростью.

В следующий раз расскажу, для чего именно нам потребовались такие маленькие шаговые моторчики.

Автор: MechanikArtem

Источник


* - обязательные к заполнению поля


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
