История победы на международном соревновании по распознаванию документов команды компании SmartEngines

в 8:32, , рубрики: data mining, python, Алгоритмы, бинаризация, Блог компании Smart Engines, машинное обучение, нейронные сети, обработка изображений, соревнования

Привет! Сегодня мы расскажем о том, как нашей команде из Smart Engines удалось победить на международном конкурсе по бинаризации документов DIBCO17, проводимом в рамках конференции ICDAR. Данный конкурс проводится регулярно и уже имеет солидную историю (он проводится 9 лет), за время которой было предложено множество невероятно интересных и безумных (в хорошем смысле) алгоритмов бинаризации. Несмотря на то, что в своих проектах по распознаванию документов при помощи мобильных устройств мы по возможности не используем подобные алгоритмы, команде показалось, что нам есть что предложить мировому сообществу, и в этом году мы впервые приняли решение участвовать в конкурсе.

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 1

Для начала расскажем вкратце в чем состоит его суть: дано подготовленное организаторами множество цветных изображений документов S (пример одного из таких изображений приведен на рисунке слева) и множество соответствующих им идеальных (с точки зрения все тех же организаторов) бинарных образов I (ground truth, ожидаемый результат для примера приведен на рисунке справа). Требуется построить алгоритм A, переводящий исходные изображения из S в двухуровневые черно-белые a(A) (т.е. решить задачу классификации каждого пикселя как принадлежащего объекту или фону), таким образом, чтобы эти результирующие изображения оказались как можно “ближе” к соответствующим идеальным из I. Множество метрик, по которым оценивается эта близость, конечно же, зафиксировано в условиях конкурса. Особенностью данного конкурса является то, что ни одно тестовое изображение конкурсантам заранее не предоставляется, для настройки и подготовки доступны данные с прошедших контестов. При этом, новые данные каждый раз содержат свою собственную “изюминку”, отличающую их от предыдущих конкурсов (например, наличие тонких “акварельных” текстовых начертаний или просвечивающиеся с противоположной стороны символы) и предъявляющие новые вызовы для участников. Конкурс регулярно собирает порядка двух-трех десятков участников со всего мира. Далее приводится описание нашего конкурсного решения.

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 2История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 3

Схема решения

Первым делом были собраны данные со всех предыдущих конкурсов. Всего удалось загрузить 65 изображений рукописных документов и 21 изображение печатных. Очевидно, что для достижения высоких результатов необходимо было смотреть на проблему более широким взглядом, поэтому помимо анализа изображений от организаторов, своими силами был осуществлен поиск открытых датасетов с архивными печатными и рукописными документами. Организаторами не запрещалось использование сторонних датасетов. Было успешно найдено несколько тысяч изображений, по своей природе подходящих под условия конкурса (данные с различных тематических конкурсов, организованных ICDAR, проект READ и другие). После изучения и классификации этих документов стало понятно с какими классами проблем мы можем столкнуться в принципе, и какие из них оставались до сих пор проигнорированы организаторами конкурса. Например, ни в одном из предшествующих конкурсов документы не содержали никаких элементов разграфки, хотя таблицы нередко встречаются в архивах.

При подготовке к конкурсу мы шли параллельно несколькими путями. Помимо классических алгоритмических подходов, хорошо исследованных нами ранее, было решено опробовать методы машинного обучения для пиксельной классификации объект-фон, несмотря на столь незначительное множество исходно предоставленных данных. Поскольку в конце концов именно этот подход оказался наиболее эффективным, о нем мы и расскажем.

Выбор архитектуры сети

В качестве первоначального варианта была выбрана нейронная сеть архитектуры U-net. Подобная архитектура хорошо зарекомендовала себя при решении задач сегментации в различных соревнованиях (например 1, 2, 3). Важным соображением было и то, что большой класс известных алгоритмов бинаризации явно выразим в такой архитектуре или подобной архитектуре (в качестве примера можно взять модификацию алгоритма Ниблэка с заменой среднеквадратичного отклонения на средний модуль отклонения, в этом случае сеть строится особенно просто).

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 4

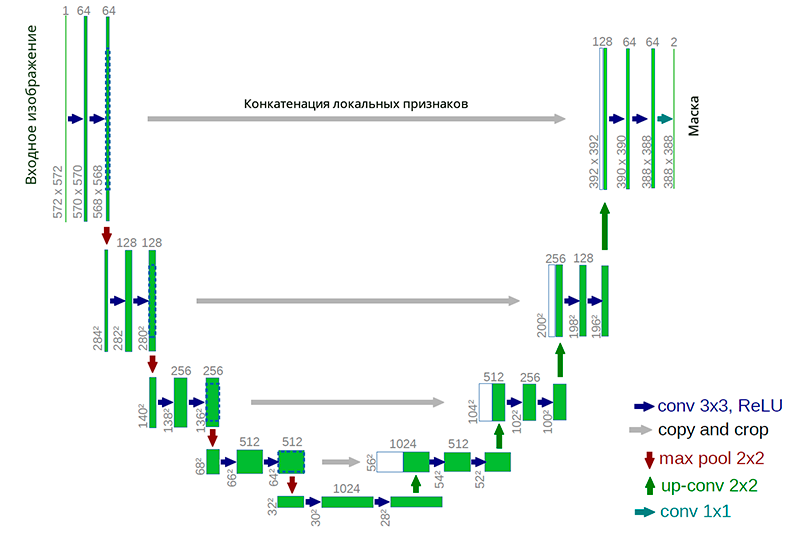

Пример нейронной сети U-net архитектуры

Преимущество же такой архитектуры состоит в том, что для обучения сети можно создать достаточное количество обучающих данных из небольшого числа исходных изображений. При этом сеть имеет сравнительно малое число весов за счет своей сверточной архитектуры. Но есть и свои нюансы. В частности, используемая искусственная нейронная сеть, строго говоря, не решает задачу бинаризации: каждому пикселю исходного изображения она ставит в соответствие некоторое число от 0 до 1, которое характеризует степень принадлежности данного пикселя к одному из классов (содержательное заполнение или фон) и которое необходимо еще преобразовать в финальный бинарный ответ.

В качестве обучающей выборки было взято 80% исходных изображений. Остальные 20% изображений были выделены на валидацию и тестирование. Изображения из цветных были сконвертированы в градации серого, для избежания переобучения, после чего все они были нарезаны на неперекрывающиеся окна размером 128x128 пикселей. Оптимальный размер окна подбирался эмпирически (пробовались окна от 16x16 до 512x512). Первоначально не применялось никаких методов аугментации и таким образом из сотни первоначальных изображений было получено порядка 70 тысяч окон, которые подавались на вход нейронной сети. Каждому такому окну изображения была поставлена в соответствие бинарная маска, вырезанная из разметки.

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 5

Примеры окон

Настройка параметров нейронной сети, процесса обучения и аугментации данных происходили в ручном режиме, поскольку время каждого эксперимента (аугментация данных, обучение / дообучение сети, валидация и тестирование решения) составляло несколько часов, да и принцип работы “внимательно вглядываться и понимать, что происходит” по нашему мнению более предпочтителен, чем запускать hyperopt на неделю. В качестве метода стохастической оптимизации был выбран Adam. Кросс-энтропия была использована в качестве метрики для функции потерь.

Первичные эксперименты

Уже первые эксперименты показали, что подобный подход позволяет достичь качества выше, чем простейшие необучаемые методы (типа Отцу или Ниблэка). Нейронная сеть хорошо обучалась и процесс обучения быстро сходился к приемлемому минимуму. Далее приведено несколько примеров анимации процесса обучения сети. Первые два изображения взяты из оригинальных датасетов, третье найдено в одном из архивов.

Каждая из анимаций была получена следующим образом: в процессе обучения нейронной сети, по мере улучшения качества, через сеть прогоняется одно и то же исходное изображение. Полученные результаты работы сети склеиваются в одну gif анимацию.

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 6

Исходное изображение рукописного текста со сложным фоном

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 7

Результат бинаризации по мере обучения сети

Сложность бинаризации вышеприведённого примера в том, чтобы отличить неоднородный фон от витиеватого почерка. Часть букв размыта, с оборота проступает текст с другой страницы, кляксы. Тот, кто писал эту рукопись, явно не самый аккуратный человек своего времени =).

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 8

Исходное изображение печатного текста с проступившим текстом предыдущей страницы

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 9

Результат бинаризации по мере обучения сети

На этом примере, помимо неоднородного фона также присутствует текст, проступивший с предыдущей страницы. Отличие, по которому можно определить, что проступивший текст нужно классифицировать как "фон" — неправильное "зеркальное" начертание символов.

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 10История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 11
Изображение с таблицей и результат его бинаризации в процессе обучения сети

После каждого эксперимента мы дополнительно оценивали релевантность полученной модели на множестве отобранных данных из открытых архивов и на различных типах печатных документов и анкет. Было замечено, что при применении сети к примерам из этих данных результат работы алгоритма являлся зачастую неудовлетворительным. Было принято решение добавить такие изображения в обучающую выборку. Наиболее проблемными случаями являлись края страниц документов и линии их разметки. Всего было выбрано 5 дополнительных изображений, содержащих интересующие объекты. Первичная бинаризация была проведена с помощью имеющейся версии сети, после чего пиксели были верифицированы экспертом, а получившиеся изображения были добавлены в обучающую выборку.

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 12История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 13
На примере выше можно заметить, что сеть выделяет края страниц, что является ошибкой

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 14История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 15
Здесь, помимо ошибок сети на краях страниц, есть ещё очень "неуверенное" выделение линий таблицы и текста внутри неё

Применяемые техники аугментации и как они помогают

В процессе обучения сети, и анализа ошибок для повышения качества использовались методы аугментации данных. Применялись следующие виды искажений: отражения изображений относительно осей, яркостные, проективные, шумы (гауссов шум, соль-перец), пробовались эластичные трансформации, наподобие вот таких таких, вариация масштаба изображения. Применение каждого из них обусловлено спецификой задачи, наблюдаемыми ошибками в работе сети, а также распространенными практиками.

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 16

Пример комбинации нескольких методов аугментации, применяющихся “на лету” в процессе обучения сети

Поскольку при генерации данных со всеми различными искажениями и их комбинациями число примеров растёт стремительно, применяется аугментация на лету, при которой раздутие выборки происходят непосредственно перед подачей примеров на обучение. Схематично это можно изобразить так:

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 17

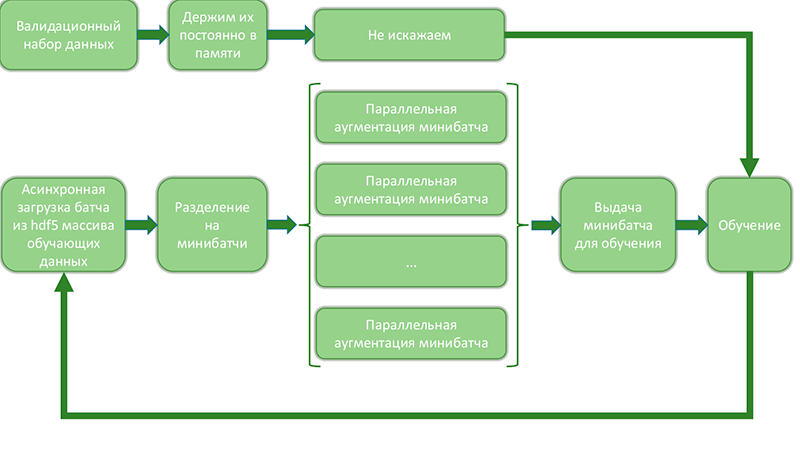

Схема, отображающая процесс раздутия данных на лету и выдачу на обучение

Подобный подход позволяет оптимизировать процесс раздутия данных и обучения сети, поскольку:

  • уменьшается число обращений к дисковому массиву и оно происходит последовательно, что позволяет многократно ускорить загрузку данных.
  • параллельная аугментация данных в минибатчах происходит независимо и эффективно использует все ядра машины. Часть самых ресурсозатратных операций можно переписать с помощью theano/tensorflow и вычислять на 2-ом gpu.
  • переодически происходит сохранение отдельных минибатчей на диск, что позволяет проверять процесс обучения и раздутия данных.
  • большая часть памяти остаётся незанятой, поскольку одновременно в ней хранится около 20% всех данных (валидационный набор и текущий батч). Это позволяет шарахнуть 5 экспериментов разом эффективно использовать вычислительные ресурсы сервера.

В целом, хотелось бы отметить важность правильной аугментации — благодаря данной технике можно обучить более сложную и умную сеть с одной стороны, а с другой — избежать переобучения и быть уверенным, что на тестовой выборке качество работы сети будет не хуже чем при обучении и валидации. Некоторые специалисты, по непонятным причинам, пренебрегают работой с данными и ищут способ улучшить работу системы только за счёт изменения архитектуры сетей. С нашей точки зрения, работа с данными не менее, а чаще — более важна, чем вдумчивый подбор параметров архитектуры сети.

Повышение качества

Процесс повышения качества решения происходил итеративно. В основном работа шла по трём направлениям:

  • Анализ ошибок сети и работа с данными.
  • Доработка архитектуры сети, настройка гиперпараметров слоёв и механизмов регуляризации.
  • Построение ансамбля на основе нейросетевых и обычных методов.

Работа с данными происходила следующими циклами:

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 18

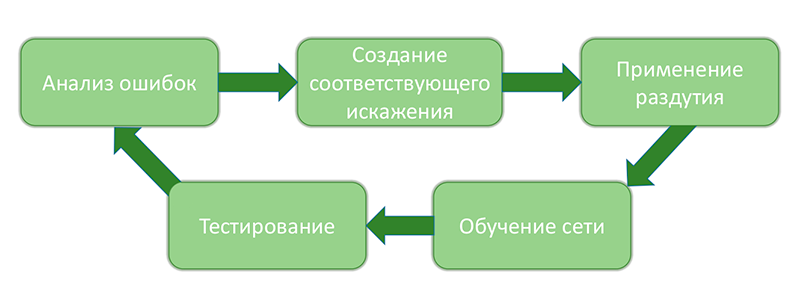

Процесс анализа ошибок системы их устранение

Подробно работу с данными можно описать так: после каждого значительного этапа изменения системы (с улучшением качества, как мы каждый раз надеялись) подсчитывались различные метрики и статистики путём кросс-валидации. Отписывалось порядка 2000 “окон” (но не больше 50 окон с одного изображения), на которых ошибка достигала максимальной величины согласно квадратичной метрике и изображения из которых эти окна были вырезаны. Затем проводился анализ этих изображений и их классификация по типу ошибки. Результат выглядел примерно вот так:

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 19

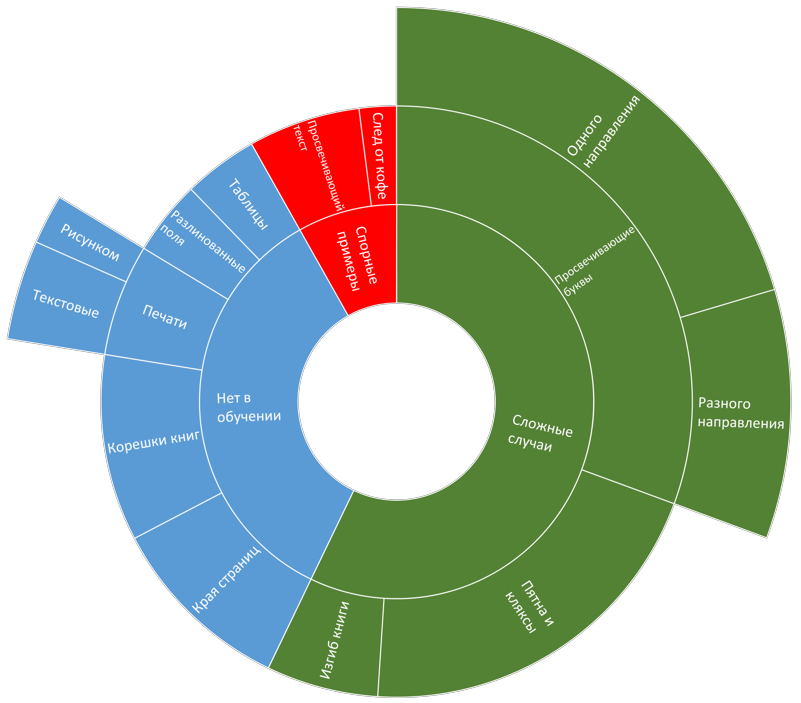

Пример диаграммы распределения ошибок

Далее выбирается самый распространённый тип ошибок. Создаётся искажение, которое имитирует изображения с этим типом ошибок. Проверяется, что текущая версия системы действительно ошибается на искаженном изображении и ошибка возникает вследствии добавленного искажения. Затем, созданная процедура аугментации добавляется к набору уже существующих и применяется в процессе обучения. После обучения новой сети и обновления подстроечных параметров системы, происходит новый анализ и классификация ошибок. Как финальный этап цикла — проверяем, что качество растёт и число ошибок конкретного типа сильно уменьшилось. Естественно, здесь описан весьма “идеалистичный” ход развития событий =). Например для некоторых типов ошибок крайне сложно создать подходящие искажения или при добавлении искаженных изображений один тип ошибок может исчезать, а три других проявляться. Тем не менее подобная методология позволяет нивелировать 80% ошибок, возникающих на разных этапах построения системы.

Пример: на некоторых изображениях присутствует шум от неоднородного фона, клякс и, в частности, зернистость пергамента. Ошибки, проявляющиеся на подобных примерах, можно подавить с помощью дополнительного зашумления исходного изображения.

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 20

Пример имитации “зернистого пергамента” с помощью искажения

Процесс оптимизации архитектуры нейронной сети и гиперпараметров слоёв осуществлялся в нескольких направлениях:

  • Вариация текущей архитектуры сети по глубине / количеству слоёв / числу фильтров и т.д.
  • Проверка других архитектур для решения нашей задачи (VGG, Resnet и т.д.). Для проверки возможности использования уже обученных нейронных сетей были исследованы сети архитектур VGG и Resnet. Использовалось два подхода:
    1. С выходов различных слоёв каждой из сетей отписывались вектор признаки, которые использовались как вход полносвязной нейронной сети, обучаемой решать задачу классификации. При этом обучалась только “финальная” полносвязная нейронная сеть, а сети, поставляющие признаки, оставались неизменны. Для уменьшения размерности входного пространства полносвязной сети применялось сингулярное разложение.
    2. Второй подход заключался в том, что мы заменяли последнии N слоёв одной из сетей (например VGG) полносвязными и дообучали всю сеть целиком. Т.е. просто использовали готовые веса в качестве первоначальной инициализации.

В целом нужно сказать, что оба подхода дали некоторые результаты, но по качеству и надёжности уступали подходу обучения U-net сети “с нуля”.

Процесс ensembling

Следующий этап создания финального решения — построение ансамбля из нескольких решений. Для построения ансамбля мы использовали 3 U-net сети, различной архитектуры, обученных на разных наборах данных и один необучаемый метод бинаризации, который применялся только на краях изображения (для отсечения краёв страниц).
Мы пробовали строить ансамбль двумя различными способами:

  • Усреднением ответов.
  • Взвешенной суммой ответов. Вклад в финальный ответ определялся качеством работы на валидационной выборке.

В процессе работы над ансамблем нам удалось достичь улучшения качества по сравнению c одной U-net сетью. Однако, улучшение было очень незначительным, а время работы ансамбля, состоящего из нескольких сетей было крайне велико. Даже несмотря на то, что в данном соревновании не было ограничения по времени работы алгоритма, совесть не позволила нам коммитить подобное решение.

Выбор финального решения

По мере продвижения к финальной версии алгоритма, каждый из этапов (добавление доразмеченных данных, вариация структуры, раздутия и т.д.) подвергался процессу кросс-валидации, для понимания того всё ли мы делаем правильно.
Финальное решение было выбрано основываясь на этой статистике. Им стало ровно одна U-net сеть, хорошо обученная с применение всего описанного выше + отсечение по порогу.

Одним из возможных способов предоставления решения организаторам, было создание докер контейнера с образом решения. К сожалению не было возможности использовать контейнер с поддержкой gpu (требование организаторов), и финальный расчёт шёл только на cpu. В связи с этим так же были убраны некоторые хитрые трюки, позволяющее немного повысить качество. Например первоначально, каждое изображение мы прогоняли через сетку несколько раз:

  • обычное изображение
  • зеркально отраженное
  • перевернутое
  • немного уменьшенное
  • немного увеличенное

Затем полученные результаты усреднялись.

Как показали последующие результаты, даже без подобных ухищрений качества работы сети хватило с запасом, чтобы занять первое место на обоих тестовых датасетах =)

Результаты

В текущем году в соревновании приняли участие 18 коллективов со всего мира. Были участники из США, Китая, Индии, Европы, стран Ближнего Востока и даже из Австралии. Было предложено множество решений, использующих нейросетевые модели, модификации классических адаптивных методов, теорию игр и комбинации различных подходов. При этом наблюдалась большая вариативность в типах архитектур используемых нейросетей. Использовались как полносвязные, свёрточные, так и реккурентные варианты с LSTM слоями. В качестве этапа предобработки использовась например фильтрация и морфологию. В оригинальной статье, кратко описаны все методы, которые применяли участники — часто они настолько разные, что остаётся только удивляться, как они показывают похожий результат.

Нашему решению удалось занять первое место как на рукописных документах, так и на печатных. Далее приведены финальные результаты замеров решений. С описанием метрик можно ознакомиться в работах организаторов конкурса опубликованных в предыдущие года. Мы кратко опишем только топ 5 результатов, остальные можно будет прочитать в оригинальной статье (ссылка на неё должна скоро появиться на официальном сайте соревнования). В качестве ориентира организаторами приводятся замеры для классического ноль-параметрического глобального метода Отсу и локального малопараметрического авторства Сауволы (к сожалению, точные значения настроечных коэффициентов неизвестны).

Краткое описание метода Score FM Fps PSNR DRD
1 Наш метод (U-net сеть) 309 91.01 92.86 18.28 3.40
2 FCN (VGG подобная архитектура)
+ постфильрация
455 89.67 91.03 17.58 4.35
3 Ансамбль из 3-х DSN,
с 3-х уровневым выходом,
работающие на патчах разных маштабов
481 89.42 91.52 17.61 3.56
4 Ансамбль из 5-ти FCN — вход:
патчи разных маштабов
+ бинаризованные методом Howe
+ RD признаки.
529 86.05 90.25 17.53 4.52
5 Схож с предыдущим методом,
но добавлен CRF построцессинг
566 83.76 90.35 17.07 4.33
... ... ... ... ... ... ...
7 Морфология + Howe + постобработка 635 89.17 89.88 17.85 5.66
Otsu 77.73 77.89 13.85 15.5
Sauvola 77.11 84.1 14.25 8.85

Лучший метод, не использующий никаким образом нейронные сетки занял 7-ое место.

Ниже демонстрируется работа нашего алгоритма на ряде тестовых изображений.

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 21История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 22

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 23История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 24

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 25История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 26

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 27История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 28

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 29История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 30

Ну и свидетельство, которое нам вручали на конференции ICDAR 2017 в Японии:

История победы на международном соревновании по распознаванию документов команды компании SmartEngines - 31

Автор: SmartEngines
