История конденсаторов часть 1: первые открытия - 1

История конденсаторов начинается вместе с первыми попытками изучения электричества. Я уподобляю их первым шагам авиации, когда люди изготавливали самолёты из дерева и ткани и пытались подпрыгнуть вверх, в воздух, не понимая в аэродинамике достаточно для того, чтобы понять, как остаться наверху. В изучении электричества был похожий период. Ко времени открытия конденсатора наше понимание было настолько примитивным, что считалось, будто электричество представляет собой жидкость, существующую в двух формах – стеклообразной и смолистой. И, как вы увидите дальше, всё поменялось в ранние годы развития конденсаторов.

История берёт начало в 1745 году. В то время электричество можно было создавать только электростатическим генератором. Стеклянный шар вращался со скоростью нескольких сотен оборотов в минуту, а экспериментатор прикасался к нему руками. Накопленное на нём электричество можно было разрядить. Сегодня мы называем этот эффект трибоэлектрическим тут вы можете увидеть, как с его помощью можно запитать LCD-экран.

История конденсаторов часть 1: первые открытия - 2

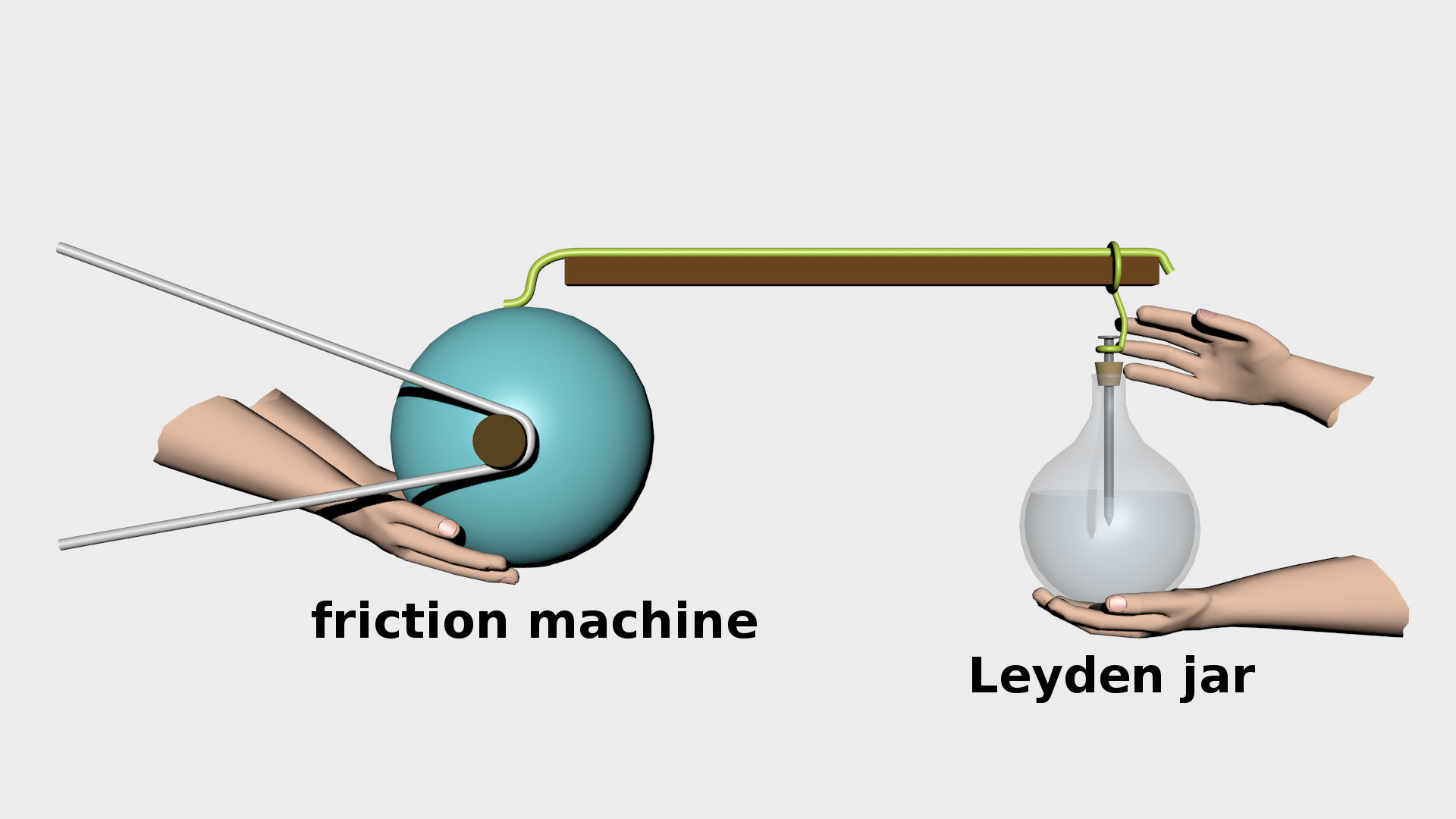

В 1745-м Эвальд Юрген фон Клейст из Померании (Германия) попробовал хранить электричество в алкоголе, решив, что может перевести электричество по проводнику от генератора в стеклянный медицинский сосуд. Поскольку электричество считалось жидкостью, такой подход выглядел разумным. Он считал, что стекло помешает электрической жидкости убежать из алкоголя. Он делал это примерно так же, как показано на картинке, пропустив гвоздь через пробку и опустив его в алкоголь, держа стеклянную бутылку одной рукой. О важной роли руки он в тот момент не догадывался. Фон Клейст обнаружил, что может получить искру, если прикоснётся к проводу, более мощную, чем если бы он использовал только один генератор.

Он сообщил о своём открытии группе немецких учёных в конце 1745 года, и новости дошли до Лейденского университета в Нидерландах, но по пути были перевраны. В 1746 Питер ван Мушенбрук со своим студентом Андреасом Кунэусом удачно повторил эксперимент, только с водой. Мушенбрук сообщил широкой французской научной общественности о результатах эксперимента. Считается, что Мушенбрук сделал это открытие независимо. Но это было только началом.

Жан-Антуан Ноле (известный также как аббат Ноле), французский экспериментатор, окрестил сосуд Лейденским и продавал его как особый вид бутылей богатым людям, интересовавшимся наукой.

Именно в Лейденском университете обнаружили, что эксперимент работает, только если держать контейнер рукой, а не поддерживать его изолирующим материалом.

Сегодня мы понимаем, что жидкость, контактировавшая со стеклом, работала как одна пластина конденсатора, а рука – как другая, стекло же было диэлектриком. Источником высокого напряжения был генератор, а рука и тело обеспечивали заземление.

Даниэль Гралат, физик и мэр Гданьска (Польша) первым объединил несколько сосудов параллельно, чем увеличил количество хранимого заряда. В 1740-х и 1750-х Бенджамин Франклин на территории, вскоре превратившейся в Соединённые Штаты Америки, также экспериментировал с лейденскими банками и назвал коллекцию из нескольких банок батареей, из-за сходства с батареей орудий.

История конденсаторов часть 1: первые открытия - 3

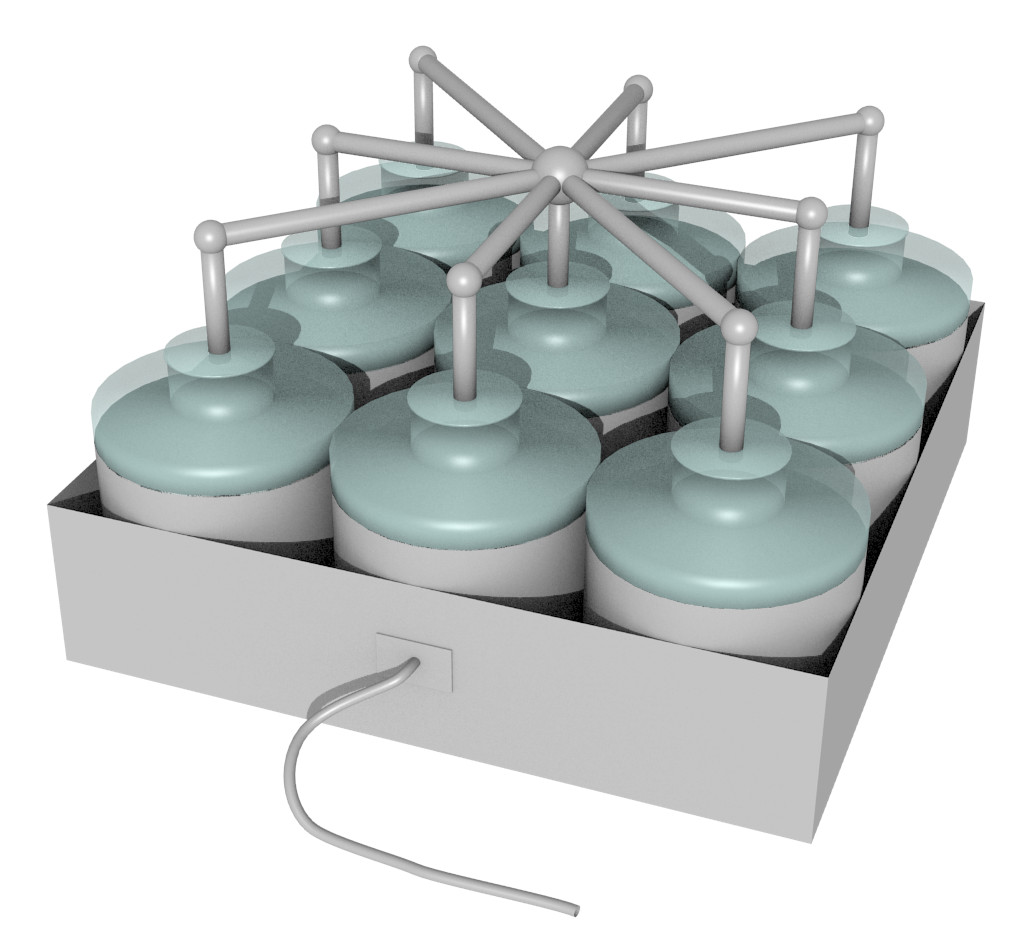

батарея Лейденских банок

История конденсаторов часть 1: первые открытия - 4
разбираем банку

История конденсаторов часть 1: первые открытия - 5

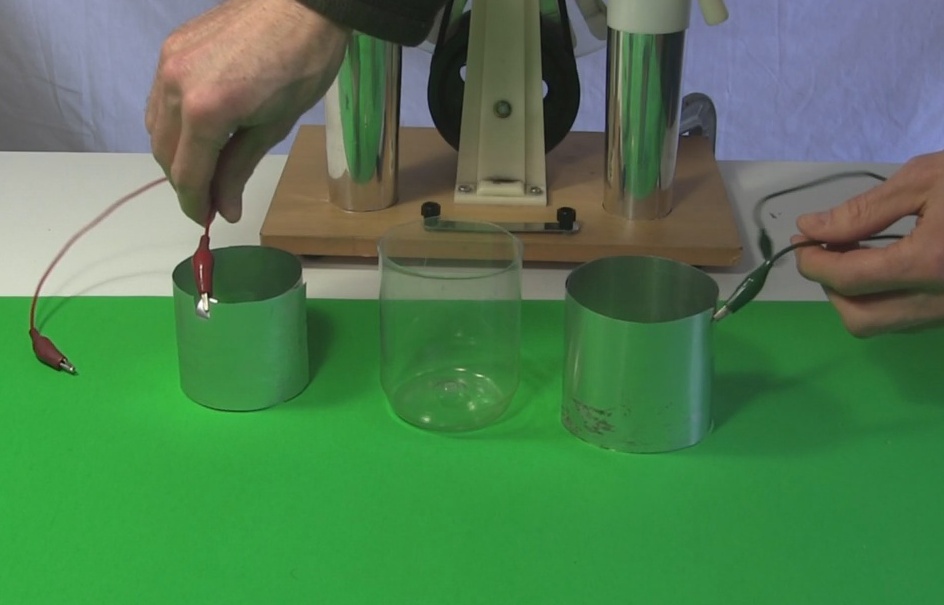

разобранная банка

Франклин экспериментировал с водой в бутылках и с фольгой, выстилавшей бутылки, и решил, что заряд хранится в стекле, а не в воде. Он работал с разборными лейденскими банками, у которых внешняя и внутренняя фольга снималась со стекла. Позже было доказано, что он неправ. Франклин работал с гигроскопичным стеклом, и когда он убирал фольгу, заряд перемещался через коронный разряд во влагу в стекле. Если использовать ёмкость из твёрдого парафина или закалённого стекла, заряд остаётся на металлических пластинах. Существует ещё один эффект, диэлектрическое поглощение, происходящий из-за диполей в диэлектрике, в результате которого конденсатор сохраняет заряд даже после закорачивания пластин.

Франклин работал с плоскими стеклянными пластинами, с фольгой с обеих сторон, описав конструкцию из нескольких таких конденсаторов в одном из писем.

Примерно в то же время другие эксперименты Франклина показали, что за переноску заряда отвечает лишь одна субстанция, хотя её по-прежнему считали жидкостью – открытию электрона суждено было случиться только в районе 1800 года. Он обнаружил, что в заряженном объекте имеется либо избыток этой «жидкости», либо недостаток. Это опровергло гипотезу о двух видах электричества.

В 1776 году Алессандро Вольта, работая с различными методами измерения электрического потенциала, или напряжения (V) и заряда (Q), открыл, что для заданного объекта V и Q пропорциональны, назвав это “законом ёмкости”. Благодаря этому исследованию единицу напряжения назвали в его честь.

Термин «конденсатор» не использовался до 1920-х. Долгое время их называли конденсорами, и до сих пор называют так в некоторых странах и для некоторых целей [например, у нас – по-английски их зовут «capacitor» от слова «capacity» – «ёмкость» / прим. перев.]. Термин конденсор был предложен Вольтой в 1782 году, и происходил он от итальянского condensatore. Название обозначало возможность устройства хранить большую плотность заряда, чем изолированный проводник.

История конденсаторов часть 1: первые открытия - 6

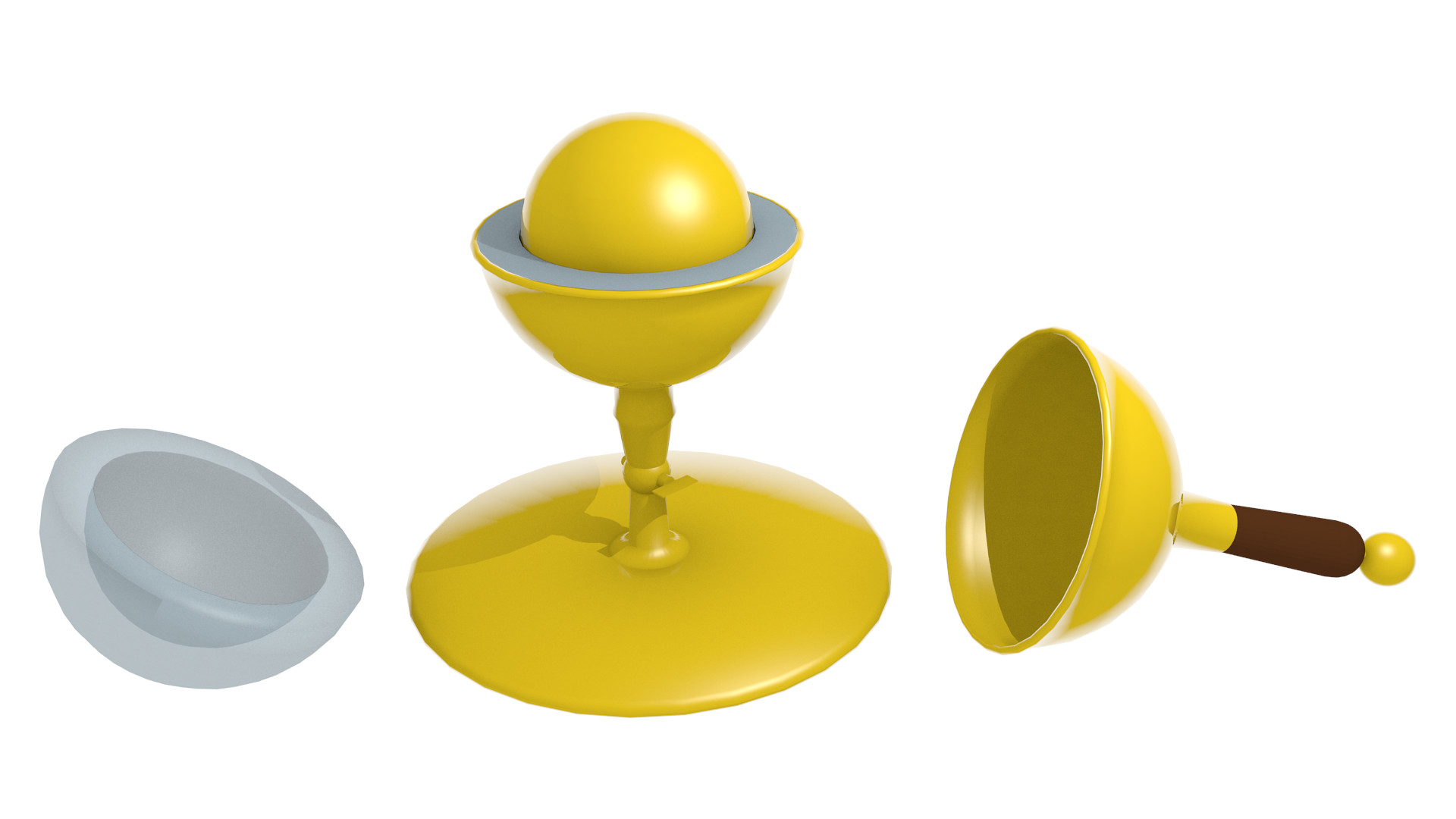

Аппарат Фарадея

В 1830-х Майкл Фарадей проводил эксперименты, определившие, что материал, находящийся между пластинами конденсатора, влияет на количество заряда, сохраняющегося на пластинах. Он экспериментировал со сферическими конденсаторами – две концентрические металлические сферы, между которыми мог быть воздух, стекло, воск, шеллак (смола) или другие материалы. Используя крутильные весы Кулона, он измерял заряд конденсатора, когда в промежутке между сферами был воздух. Затем, сохраняя напряжение без изменений, он измерял заряд, заполняя промежуток другими материалами. Он обнаружил, что заряд был больше, если вместо воздуха использовались другие материалы. Он назвал это особой индуктивной ёмкостью, и из-за этой его работы единицы заряда называют фарадами.

Термин «диэлектрик» впервые был использован в письме от Уильяма Уивела к Фарадею, где он описывал, как Фарадей придумал термин «димагнетик» по аналогии с «диэлекриком», и что наверно нужно было бы использовать термин «диамагнетник», но тогда было бы неудобно использовать термин «диаэлектрик» из-за трёх гласных подряд.

История конденсаторов часть 1: первые открытия - 7
Генератор Уимсхёрста

Лейденские банки и конденсаторы, изготовленные из плоского стекла и фольги, использовались для искровых трансмиттеров и медицинской электротерапии до конца 18 века. С изобретением радио конденсаторы стали постепенно принимать современный вид, в основном из-за необходимости уменьшения индуктивности, для работы на высоких частотах. Мелкие конденсаторы делали из гибких листов диэлектрика, таких, как промасленная бумага, часто закрученная, с фольгой с двух сторон. История современных конденсаторов описывается отдельным постом.

Интересно, что ранние конденсаторы очень похожи на самоделки, и некоторые действительно делались энтузиастами. Лейденские банки и сейчас используются любителями высоких напряжений, как в этом генераторе Уимсхёрста, напечатанном на 3D-принтере, и как в этом развлечении с "банкой смерти".
