В этом посте пойдет речь об акустической системе, созданной в недрах ленинградского ВНИИРПА в конце 80-х и выпускавшейся небольшими сериями на заводе “Ферроприбор”. Судьба этой советской разработки, несмотря на её знаковость и революционность для отечественной электроакустики, сложилась не лучшим образом. На серийный выпуск питерских колонок наложила отпечаток эпоха, в которую они пошли в серию, а именно — 1991-й год. Как я не устану повторять, история не признаёт сослагательное наклонение, но, вероятно, если бы не крах советской системы, то эта акустика превзошла бы по популярности различные S-90 и Кливеры.

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 1

Моё внимание эта разработка привлекла по нескольким причинам: качественная переработка американского прототипа (кроме концепции ничего не скопировано), применение излучателя хейла с широким частотным диапазоном в качестве СЧ-ВЧ звена, использование “закрытого ящика” с пассивным излучателем для реализации НЧ-секции, впечатляющие характеристики.

Создать нельзя клонировать

Как я уже отмечал ранее, в конце 80-х активизировалась деятельность по “промышленному шпионажу” товаров народного потребления. Иными словами, из-за подгнивающего железного занавеса советские чиновники от технических ведомств в качестве образцов для изучения и копирования тащили всё больше годной аппаратуры. При этом вкус у шпионов-чиновников был вполне приличным, так в 1987-м году для нужд в ВНИИРПА приезжает легенда американского колонкостроения ESS AMT 1.

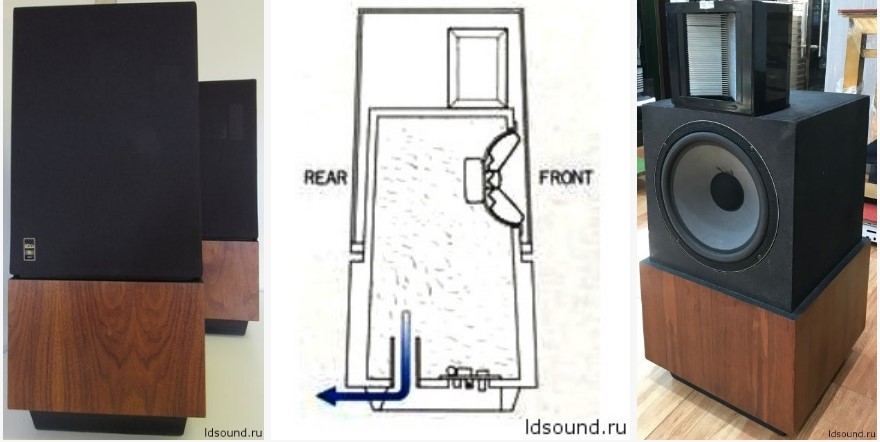

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 2
ESS AMT 1

Характерной особенностью привезенного образца являются мощная низкочастотная секция и футуристичный, большой излучатель Хейла в качестве источника средних и высоких частот. Что интересно, в США ESS AMT 1 выпускался с 1973-го года. Более того, считался настоящей аудиофильской легендой, обладая характеристиками, трудно достижимыми не только в 70-е, но и в 80-е годы прошлого столетия:

  • Частотный диапазон: 45 Гц – 24000 Гц (с неравномерностью АЧХ ± 2 дБ)
  • THD (при SPL 90 дБ):
  • 600 Гц: 0,5%
  • 60 Гц: 1%

  • Сопротивление: 4 Ом
  • Номинальная мощность: 120 Вт
  • НЧ: 250 мм, конусный (кукурузная бумага)
  • ВЧ: излучатель Хейла (электростатический тип)
  • Частота раздела фильтра: 600 Гц
  • Размеры (ВхШхГ): 787х362х362 мм

По месту назначения, т.е. в ВНИИРПА американская чудо-акустика попадает только в 1989-м году (судя по сведениям одного из разработчиков, озвученных на форуме rt20.mybb2.ru).

Беглое изучение американского образца показывает, что тот по некоторым показателям уступает аналогичной акустике, уже разрабатываемой в ВНИИРПА с 1987-го года. В основе конструкции опытной АС также лежит совмещение НЧ секции с излучателем Хейла, но в отличие от американского образца НЧ секция выполнена в виде закрытого ящика с пассивным излучателем.

По ряду сведений, детальное сравнение измерений в безэховой камере советского прототипа и американской серийной акустики наталкивают на вывод о том, что копировать вчистую не имеет смысла. Принимается решение о сохранении собственной разработки и заимствовании лишь некоторых конструктивных особенностей излучателя Хейла и схемотехники фильтров у “американца”.

Справедливости ради, необходимо отметить, что отправной точкой для новой советской АС также являлась ESS AMT 1. Именно с интереса советских инженеров к этому продукту “вражеской” электроакустики и началась эпопея с разработкой АС на базе Хейла и именно по этой причине её в 1987-м году в качестве образца привезли в СССР.

Прототип высокой верности воспроизведения

Можно сказать, что разработка подобной акустики в это нелегкое для советского приборостроения время — уже своеобразный подвиг. Прототипирование нового образца завершилось в 1989-м году.

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 3

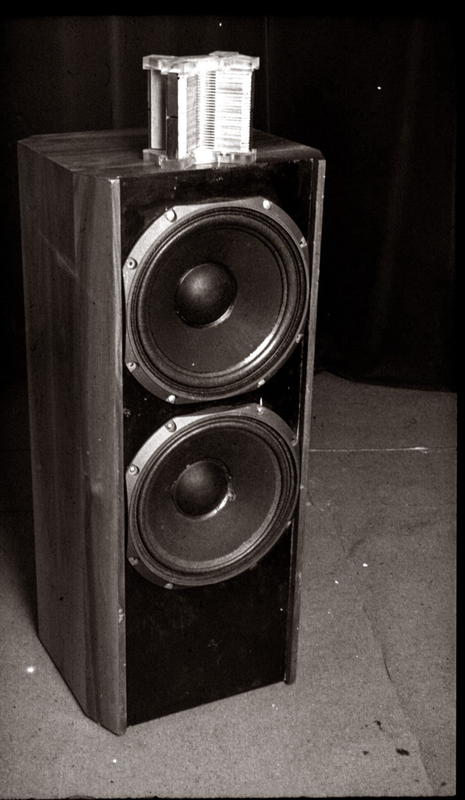

Изначально тестировалось 2 образца, а именно 150 АС АТ-001 (100 литров) и 150 АС АТ-002 (70 литров). Во втором альтернативном варианте пассивный излучатель располагался на задней стенке корпуса. По ряду очевидных недостатков компромиссный 70-ти литровый вариант не стали запускать в серию. Мне не довелось увидеть контрольных измерений, но очевидно, что корпус НЧ секции с меньшим объёмом был хуже.

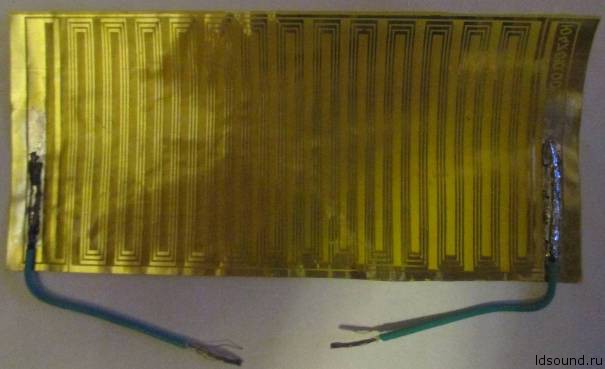

Прототип основной версии (001) оказался удивительно удачным, что сулило новым колонкам успешное будущее. Основные инновации новой разработки касались излучателя Хейла. Мембрана советских динамиков была выполнена из полиамида, который и сегодня является основным материалом для создания ленточных и электростатических излучателей в связи с уникальными термодинамическими свойствами. Толщина мембраны составляла 14 микрон.

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 4

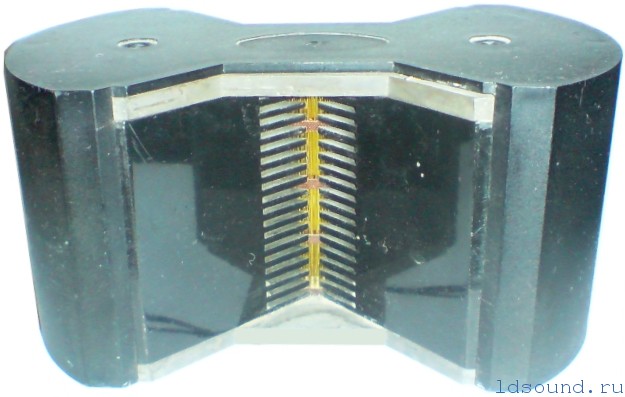

Оригинальной особенностью конструкции ленточного драйвера стало использование т.н. “перекладин”, к которым крепились края складок мембраны. Таким образом края изгибов “гармошки” оставались статичными, а движение мембраны происходило в глубине складок, что позволяло поддерживать стабильную форму и устранить вредные резонансные колебания без ущерба для излучения.

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 5

Применение этой инновации позволило получить более ровную АЧХ и незначительное количество резонансов в слышимом спектре, по сравнению с американским исходником.

Использование закрытого ящика в НЧ-секции также значительно снизило резонансы корпуса и нелинейные искажения, а также существенно отразилось на субъективных параметрах верности воспроизведения. В целом характеристики поздних прототипов были следующими:

  • Диапазон частот: 40 – 25000 Гц с неравномерностью АЧХ в диапазоне частот 100-8000 Гц: ±1,5 дБ
  • Чувствительность: 91 дБ (0,71 Па/√Вт)
  • КНИ при уровне звукового давления 90 дБ:
  • 250 – 1000 Гц: 1,2 %
  • 1000 – 2000 Гц: 0,9 %
  • 2000 – 8000 Гц: 0,6 %
  • Сопротивление излучателя Хейла: 11 Ом
  • Сопротивление НЧ секции: 8 Ом
  • Минимальное значение импеданса: 6,4 Ом
  • Долговременная мощность: 150 Вт

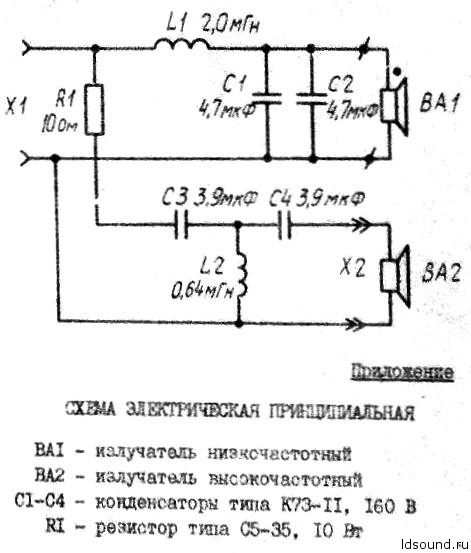

О схемотехнике и конструкции фильтров можно судить по представленным ниже материалам:

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 6

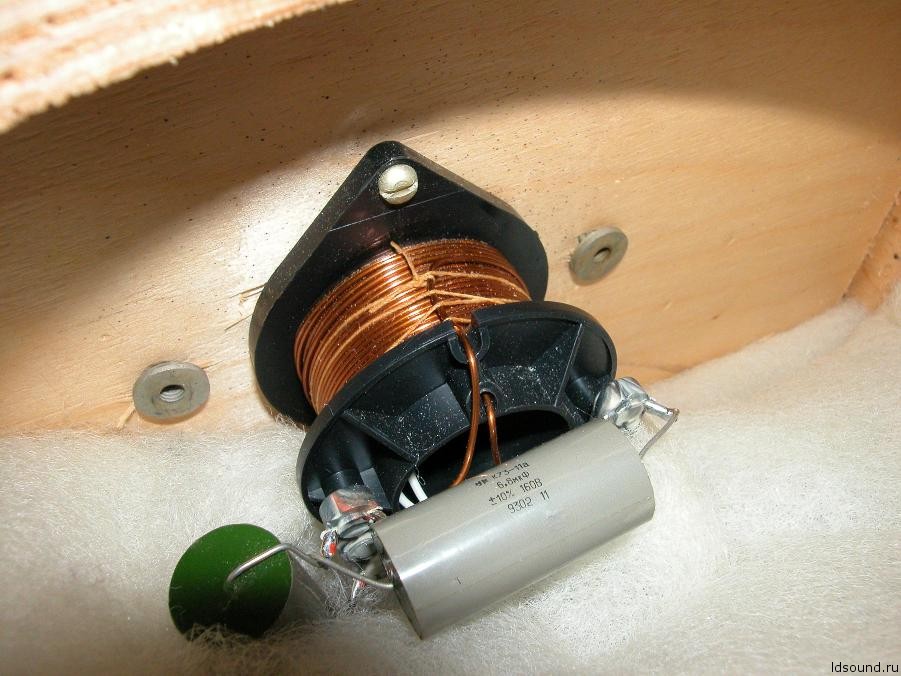

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 7

Прототип АС превосходил американский образец, причем как по мощности, так и по уровню искажений. Также новая советская АС обладала более равномерной АЧХ, что не могло не обрадовать разработчиков.

Серийные проблемы

Однако прототип нередко имеет отличия от серийного образца. Массовая адаптация часто предполагает использование не тех технологических приемов, которые применяются в лабораториях и при создании прототипов, что неизбежно приводит к ухудшению характеристик.

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 8

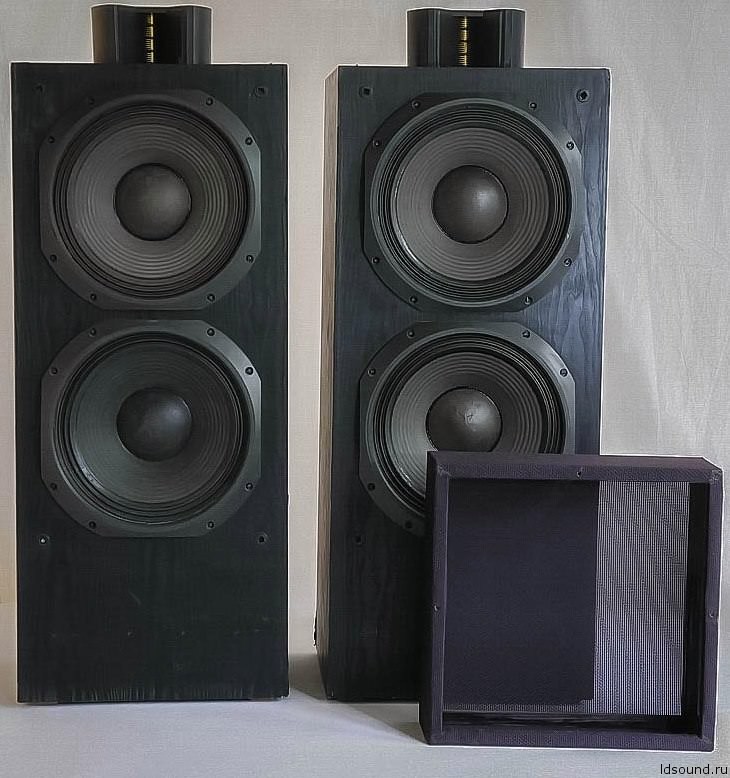

Подготовку к серийному выпуску 150АС-001 проводили на заводе “Ферроприбор”. Старт производства планировался в 1990-м году. Относительно начала производства мнения разнятся, одни бывшие сотрудники ферроприбора утверждают, что так и было, другие пишут о том, что первую серию выпустили только в 1991-м. В справочных материалах указан 1991-й год.

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 9

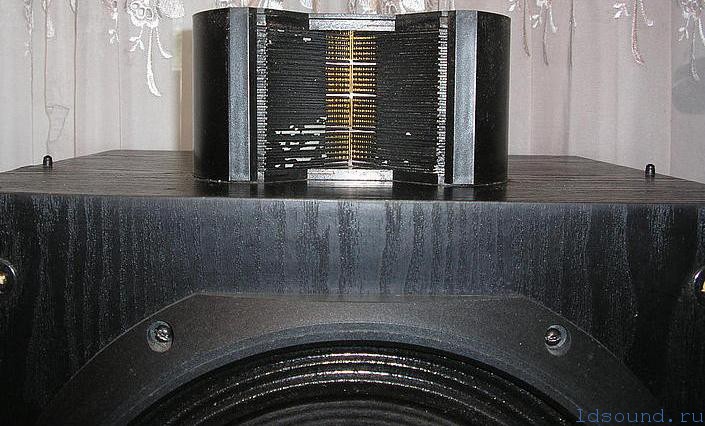

Технология создания излучателя Хейла на заводе была несколько изменена, что повлекло изменение значимых для звука характеристик, которые у серийных образцов заметно уступали прототипу (данные ldsound.ru):

  • Диапазон воспроизводимых частот: 40 (-3 дБ) – 25000 Гц
  • Чувствительность: 91 дБ (0,71 Па/√Вт)
  • Неравномерность АЧХ в диапазоне частот 100-8000 Гц: ±4 дБ
  • Гармонические искажения при уровне звукового давления 90 дБ в диапазоне частот:
  • 250 – 1000 Гц: 2 %
  • 1000 – 2000 Гц: 1,5 %
  • 2000 – 8000 Гц: 1%
  • Сопротивление: 8 Ом
  • Минимальное значение импеданса: 6,4 Ом
  • Долговременная мощность: 150 Вт

По мере ухудшения экономического положения предприятия, было выпущено еще 2 варианта АС, задачей каждой из модернизаций было упрощение и удешевление конструкции. Несмотря на то, что паспортные данные акустики при этом не менялись, многие люди, знакомые с разработкой и производством, утверждают, что более поздние серии многократно уступали первой, как по уровню искажений и равномерности АЧХ, так и по качеству фильтров.

Отличия серий в основном заключались в конструктивных особенностях излучателей Хейла, его размерах и частотных характеристиках и НЧ-динамиков. Встречается информация о т.н. “двойных Хейлах”, по всей видимости — это твиттеры Электроника 150 АС-001 ранних серий до модернизации, и о “полуторных” и “одиночных” более поздних, удешевленных выпусков АС. Ниже представлены различия АЧХ “двойного” (красный) и “полуторного” (синий) драйверов:

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 10

Более подробные измерения излучателей Электроника 150АС-001 можно найти по ссылке.

В т.н. третьей версии Электроника 150 АС- 001, по утверждениям одного из разработчиков, использованы другие НЧ-драйверы.

Известен также факт о том, что в конце 1991-го года разработчики Электроника 150АС-001 из ВНИИРПА посещали завод для оценки серийной версии АС. Было даже организовано сравнительное прослушивание прототипа из НИИ и серийного варианта акустики. По результатам прослушивания, разработчики признали звучание заводского варианта неудовлетворительным, о чем был составлен соответствующий отчет.

Советский HI-FI и его создатели: страсти по Хейлу — Электроника 150АС — 001 - 11

При этом известно, что выпуск “рационализированных” версий АС продолжился. Вероятно, это произошло в связи с тем, что, даже несмотря на ухудшение объективных характеристик она превосходила практически все мощностные аналоги, выпускавшиеся в то время в стране.

Итог

История разработки этой АС демонстрирует, что при создании советской техники далеко не всегда использовалось слепое копирование западных образцов. Становится понятно, что самостоятельные разработки советских инженеров иногда превосходили зарубежные аналоги. Кроме того, иллюстрирует т.н. “драконовскую рационализацию”, которая не редко вредила качеству продуктов в угоду технологичности, уменьшения стоимости и увеличения скорости производства.

Использованы фото: ldsound.ru
