Привет! В феврале я писал про прототип плацкартного вагона в габарите 1-ВМ, и тогда пост собрал 548 комментариев. ТМХ все их прочитали, как и кучу других комментариев в других местах. И анкеты из выставочного образца, и мнения экспертов со всех выставок. Если коротко, получился небольшой цейтнот: нужно вместить в вагон невмещаемое, потому что удобно ехать вшестером в плацкарте в габарите 1-ВМ довольно сложно. А ещё люди уже долгие годы просят сделать полки длиннее. Что не очень реалистично в заданных условиях. И вот внезапно удалось пересмотреть базовый постулат: то, что ещё недавно считалось технически нереализуемым, получилось сделать. Теперь пассажирский вагон будет в габарите Т. Главная фишка — плюс 28 сантиметров в ширину.

И эти 28 сантиметров дали нам душ в каждом вагоне! Ещё из важного: плацкарты для интровертов а-ля капсульный отель, у каждого пассажира своё собственное окно, отдельный шкаф для белья, регулируемые воздуховоды, УФ-очистка туалетов после каждого использования.

История интересна тем, что можно проследить живую связь между бетой, обратной связью и внесёнными в следующей версии изменениями. Давайте посмотрим, что поменялось в прототипе, как будет скомпонован новый вагон — и снова можно дать обратную связь ФПК и ТМХ прямо на Павелецком вокзале, в комментариях к посту или тут. И она будет услышана.

Но, поскольку вокруг вагона царит некоторое непонимание, сначала надо разобраться в ограничениях и задаче.

Начнём с вопроса, почему вдруг стало можно сделать вагон шире, и почему раньше так не делали.

Что такое габарит Т?

Привычный плацкартный вагон 1-ВМ имеет габариты поперечного сечения 4,598 × 3,1 м. Габарит Т — 5,26 (с учетом кондиционера)× 3,38 м. То есть вагон получается шире и выше. «Шире» означает, что можно увеличить те же полки в длину, увеличить проходы, добавить всякого оборудования. «Выше» означает, что можно убрать из стен большую часть инженерки наверх или вниз, что также освободит место. Кондиционер, например, в нормальных вагонах в «жилой» части совершенно не упёрся, и он первым откочёвывает на крышу. Окна тоже в таком габарите немного шире.

А что, так можно было — просто взять и сделать вагон больше?

Нет.

Во-первых, Т длиннее. Это означает, что нужно заново рассчитывать все дуги, и кое-где их перекладывать. То есть он должен идеально вписываться во все повороты.

Во-вторых, Т выше и шире. Это значит, что кое-где он не пролезет в тоннель или путепровод, где-то собьёт кабель, где-то намотает светофор и так далее. Нужно пройти по всему маршруту и убрать все элементы, которые входят в габарит (в том числе при поворотах). Среди прочего это означает далеко не самые тривиальные работы по подъёму металлоконструкций и расширению тоннелей.

Поскольку РЖД уже работает над модернизацией сети под этот габарит, за год стало можно говорить о некоторых маршрутах на Т-вагоны. Связано это, в частности, с электропоездами и другими вагонами, имеющими похожие габариты. То есть постепенно будет всё больше и больше мест, где такой вагон пролезет. Сейчас новый плацкарт пролезет там, где уже ходят электрички.

Как проектировался новый вагон и что вообще показывают?

На Павелецком вокзале до 16 октября стоит концепт-прототип нового вагона. Увы, ограничения концепта на входе не озвучиваются (точнее, не озвучивались до моего прихода, судя по реакции ТМХ), поэтому люди думают, что это уже серийный образец. Более того, не озвучивается назначение вагона, что ещё больше путает людей:

  • Это прототип, до серии ещё далеко, например, ещё не до конца рассчитана инженерка. Это значит, что его надо смотреть как на особо понятный рендер, такой массово-габаритный макет. Нужен он только для того, чтобы мы могли по нему походить и прислать замечания. Материалы мебели, крепления, фурнитура, размеры окон, типы скруглений углов — всё это может и будет меняться.
  • Это будет вагон ночного экспресса. Как и прошлый раз, самое важное — это поезд на 8 часов дороги. Зайти, лечь спать, проснуться, выйти. Никаких блужданий по вагону и дембельских пьянок. Отсюда возможность модулей а-ля «капсулы интровертов» вместо открытых плацкартов. Такие модули не предназначены ни для чего иного, кроме как ночных экспрессов.
  • Вагон для эксплуатации в двухвагонных сцепках. Заднего тамбура нет, вход только один: два вагона представляют собой неделимый объект с точки зрения логистики, поэтому тамбур в передней части второго вагона — это ещё и тамбур в задней части первого. Ещё Дейкстра такое предлагал, но реальность оказалась суровой, и жонглировать двухвагонными сцепками — это не то же самое, что одиночными вагонами. Накладные расходы до какого-то момента были выше.
  • Он смонтирован на платформе Т-вагона «как есть», то есть пока без применения стандартов по инсоляции, без серьёзной модификации окон (что требует пересчитать жёсткость стенок и вообще весь сопромат до кучи) и так далее. 4 отдельных окна в с левой стороны и 2 отдельных окна для боковых полок справа сейчас сделаны из единых окон. Примерно такой же концепт и останется, но эти самые окна, возможно, будут значимо больше.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 2

Вагон стоит снаружи прямо у вокзала, в него короткая очередь, заходить можно в масках и перчатках (внутри дают бесплатно). Вход тоже бесплатный. В отличие от прототипа 1-ВМ, внутри нет экскурсии и нет конструкторов вагона. Но, как и прошлый раз, с нами Валерия Шарафутдинова, руководитель управления продуктового и технического маркетинга дирекции по развитию пассажирского транспорта ТМХ. В смысле, она точно знает, что и как было сделано, зачем и почему, и отвечает на все вопросы.

Теперь вы готовы смотреть интерьеры.

Интерьеры

Интерьер собирается из модулей двух типов: плацкарта со шкафом и обычного плацкарта. Вот открытый по центру, а со шкафом — по бокам.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 3

Открытый плацкарт системообразующий, потому что в нём большое окно, которое служит аварийным выходом. Это значит, что в вагоне их минимум два, максимум — все.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 4

Выглядит он довольно прилично, но уже тут видно и наследие прошлого прототипа, и учёт пожеланий. Вот эти дверцы около голов — это штуки с двусторонними замками, и если оба пассажира согласны, можно их открывать. Так можно лежать почти вместе, разделившись стенкой плацкарта. Если закрыть занавески, то при этом можно отгородиться и ото всех остальных.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 5

Ну и слот под сотовый телефон-лопату, да:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 6

Занавески задёргиваются по всей полке, поэтому вагон в какой-то момент будет задёрнут почти весь. Шторки перекочевали из прод-вагонов серий 2018 и 2019 годов, они пассажирам нравятся:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 7

Под столом есть розетки, но опять нет открывашки:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 8

В прошлом прототипе убрали третьи полки, чтобы соблюсти концепцию «Пассажир на верхней полке должен быть в таком же комфорте, как и на нижней». То есть чтобы он мог сидеть там. У верхнего пассажира появился небольшой столик для ноутбука или доширака (на самом деле горячее нельзя, столик видно на фото дальше). Пассажиры в обратной связи настойчиво просили вернуть третью полку, потому что тыкаться с баулом куда-то по чужим отделениям — так себе план. Вернули вот в таком виде пока: это багажное отделение, которое не мешает сидеть. Вокруг него ещё куча всяких органайзеров типа крючков и сетки для вещей. Белая штуковина выдерживает 200 килограммов груза сосредоточенной нагрузки: это далеко за пределами допустимого багажа, но зато по ГОСТу.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 9

Боковую панель переместили так, чтобы она дула не в спину, а сбоку воздухом. Воздуховод регулируется до полного отключения, как в самолётах.

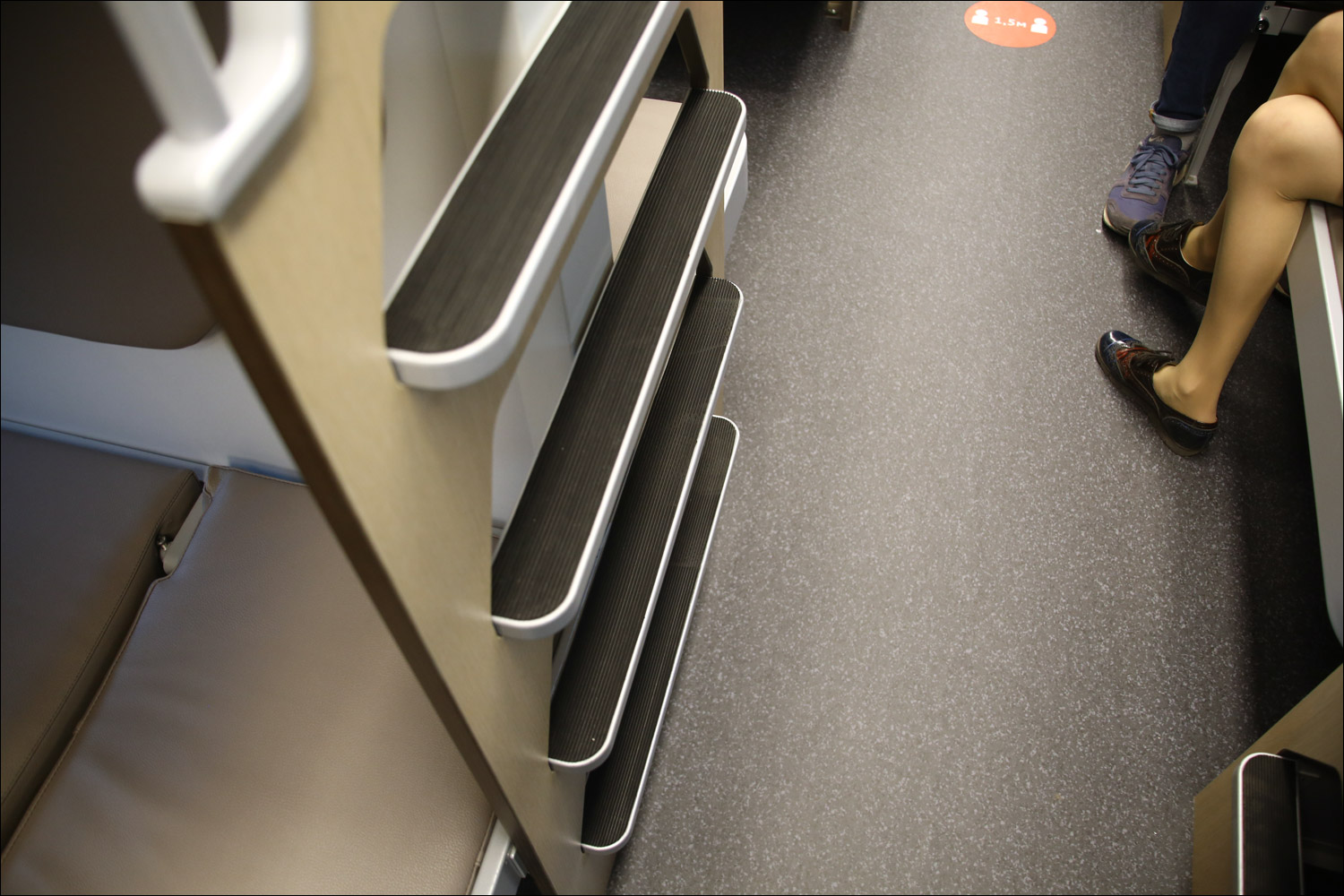

Ну и главное от габарита — спальное место («полка») стала длиннее на 15 сантиметров (некоторые сообщают про 10, но на 15). И верхняя, и нижняя. Пересобрали лестницы, прошлые, имхо, были удобнее, но эти ещё и безопаснее.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 10

В варианте плацкарта со шкафом поначалу страшновато, если у вас клаустофобия.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 11

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 12

Но очень быстро выясняется, что там ехать удобнее. Я бы вот при прочих равных для ночёвки выбирал бы именно такое, чтобы не контактировать с другими пассажирами вообще.

Шкаф теперь стал более обтекаемым, «утоп» внутри плацкарта (потому что полки удлинились), а столик не откидывается, а выезжает.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 13

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 14

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 15

Столик посреди полки делает вот так:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 16

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 17

Появился зазор, который позволяет пенсионерам туда пролезать — это к комментариям к прошлому посту. Видимо, тестировали на реальных пенсионерах.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 18

На боковых полках убрали шкафы из прошлой редакции (их все быстро возненавидели) и поменяли расположение панели с USB-розетками, светом и воздухом:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 19

Нижний столик на двоих, но мест под стаканы три (по старой традиции, видимо):

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 20

Панель теперь тоже сбоку, потому что в прошлой версии пассажиры нажимали на органы управления головой и лезли в розетки волосами.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 21

Окна свои на боковушках:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 22

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 23

И в плацкартах со шкафом (обратите, кстати, внимание на вот эту дополнительную подушку около головы, это потому что человек в новой матмодели не прямоугольный):

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 24

Вот так это выглядит на рендере в идеальном мире до того, как будут задёрнуты шторки и по вагону не пройдёт проводник с бельём.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 25

ФПК давно просила ТМХ со своей стороны позаботиться о белье. Проводники сейчас его хранят у себя в купе или на полках в первом купе. Здесь в конце вагона добавился специальный шкаф для белья, благо ширина позволила выиграть это место:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 26

Собственно, теперь все кучи грязного белья и тюки с чистым будут аккуратно прибраны, как в лучших домах Европы.

Что менялось и как, и что нужно ещё поменять

Как видите, концепция шкафа осталась, и этот ёжик будет жить с нами. Я не уверен, что там вообще возможно какое-то некомпромиссное решение, и пока разделение такое: ФПК могут заказывать любое количество закрытых модулей. Нормы по вентиляции в этих местах соблюли воздуховодами. Перед сдачей в эксплуатацию обяжут предоставить расчёты по воздуху и проведут испытания по гигиене и санитарии.

Думаю, мы привыкнем к этим отсекам, как и к тому, что можно ездить без пяти баулов. Тем более, что первые маршруты как раз будут там, где расчистят сеть под габарит Т, то есть на бизнес-направлениях и самых популярных туристских.

Боковые полки — учли всю обратную связь, теперь, вроде, круто. Очень хороши раздельные окна. Раздельные окна в плацкарте маловаты, но, как я говорил, это надо пересчитывать жёсткость вагона, и это будет сделано. Как и инженерку ещё не финально размещали, возможно, где-то что-то поменяется из-за какой-нибудь критичной трассы.

Очень сильно пересобрали туалеты. Появился отдельная душевая. Она не совсем новая, такими, но объединенными с туалетом уже комплектовались 2019-серии. Но здесь она очень к месту:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 27

Стоп-кран прямо рядом с ней.

Туалеты сильно поменялись.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 28

Основная вещь — теперь там есть датчик присутствия (скорее всего, плоскостной инфракрасный), который следит за тем, как вы делаете свои дела. Если закрыть дверь в момент, когда внутри никого не осталось, то из потолка изливается ультрафиолет (речь про несколько светодиодов) и начинает дезинфекцию помещения. Открытие двери прекращает процесс. То есть вы входите, а там прячется уже выключенный излучатель.

Датчики обещали сделать качественными, потому что обычные инфракрасные в общественных туалетах нет-нет, да пропускают неподвижно застывшего пользователя (в ожидании кульминации) и потом в самый ответственный момент вырубают свет, чтобы было радостнее. Здесь вместо вырубания света предполагается плавное убийство всего живого, что не очень хорошо для глаз первое время. Надеюсь, таких случаев не будет. Там разница в 1-2 тысячи рублей на датчик.

Прошлая версия душевой (2019) была совмещена с туалетом (потому что это самый удобный способ быстро убраться там), а текущая разделена, но в туалете есть лейка для уборки. Раздельная душевая — это следствие командировок в ночных поездах.

На что ещё влияет новый тип вагона?

Появилось дополнительное купе, то есть увеличилась населённость. Потому что снаружи вагон длиннее на 73 сантиметра (купе больше), а вот внутри выпилили второй тамбур, как я уже говорил. Туалеты стоят не друг за другом, а напротив друг друга: ширина позволяет. Вот тут видно туалет слева:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 29

Сбор мусора теперь раздельный:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 30

Правда, я не очень понимаю, откуда в поезде столько бумаги: упаковка еды ведь не подходит, раздельно имеет смысл собирать только чистую бумагу. Видимо, тоже в учебно-воспитательных целях.

Ну и ещё у нас тут бесшовная интеграция чего-то, похоже, нужного только для прототипа:

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 31
На самом деле круглая фигня — это роутер для информационных табло, в реальном вагоне его не будет, а прямоугольная фигня — датчик движения для двери, недостаток быстрого прототипирования, тоже в финальном дизайне будет не так.

Вагон, судя по всему, проектировать по компоновке было легко, поскольку у ТМХ есть на двух заводах опыт с широкими интерьерами (той же Иволгой). Да и задача проще, чем с Иволгой: там всё же была бестамбурная концепция, и двери двигали к середине. А двигать дверь по вагону — тот ещё квест с точки зрения расположения коммуникаций. Здесь же интерьер отдельно, инженерка (почти) отдельно.

Скорость 160 км/ч. Все вагоны и так проектируются для неё, просто этот ещё и будет на ней эксплуатироваться на пневмоподвеске. Ещё из важного новый вагон отличается тем, что межремонтный пробег примерно в 8 раз больше (СМИ сообщали про 10 раз, на деле с 3 тысяч до 25 тысяч увеличен).

Ну и да, вагон снова полностью наш. Дизайн — научно-промышленный центр дизайна 2050.ЛАБ, а инженерная составляющая — «ТМХ Инжиниринг».

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 32

Ну и ещё раз — с нами была Валерия Шарафутдинова, руководитель управления продуктового и технического маркетинга ТМХ. Вагон стоит у Павелецкого вокзала ещё два дня, внутри анкеты для обратной связи. Пока из самого важного надо придумать, что делать с третьей полкой, финального решения нет. Ну и да, если кто-то хочет сказать ещё раз про лыжи на ночных экспрессах — самое время.

Новый плацкарт в вагоне габарита Т: помните ту обратную связь, что вы давали на 1-ВМ? - 33

Вот прошлый пост про 1-ВМ, тут пост про сборку Иволги, а вот серия про то, как вообще делаются вагоны.
