Сегодня мы изучим канальный «протокол покрывающего дерева» STP. Многих людей эта тема пугает из-за кажущейся сложности, потому что они не могут понять, что именно делает протокол STP. Надеюсь, что в конце этого видеоурока или на следующем уроке вы поймете, как работает это «дерево». Прежде чем приступить к уроку, хочу показать вам новый дизайн моего рабочего стола на эту неделю.

Вы тоже можете настроить свой десктоп подобным образом, если воспользуетесь ссылкой в правом верхнем углу этого видео. И пожалуйста, не забывайте «лайкать» и делиться с друзьями моими видеоуроками.

Как и в прошлый раз, сегодня мы обсудим очередную тему согласно расписанию ICND2, представленному на сайте Cisco. Это раздел 1.3 «Настройка, проверка и неполадки протоколов STP», подпункт 1.3а «Режимы STP (PVST+ и RPVST+)» и 1.3b «Выбор корневого свитча STP (Root bridge)».Читать полностью »

Сегодня мы рассмотрим динамический протокол транкинга DTP и VTP – протокол транкинга VLAN. Как я говорил на последнем уроке, мы будем следовать темам экзамена ICND2 в том порядке, в котором они приведены на сайте Cisco.

В прошлый раз мы рассмотрели пункт 1.1, а сегодня рассмотрим 1.2 – настройка, проверка и неполадки соединений сетевых коммутаторов: добавление и удаление VLAN из транка и протоколы DTP и VTP версии 1 и 2.Читать полностью »

Мы уже рассматривали локальные сети VLAN в видеоуроках День 11, 12 и 13 и сегодня продолжим их изучение в соответствии с тематикой ICND2. Я записал предыдущее видео, которое ознаменовало окончание подготовки к сдаче экзамена ICND1, несколько месяцев назад и все это время до сегодняшнего дня был очень занят. Думаю, многие из вас успешно сдали этот экзамен, те же, кто отложил тестирование, могут дождаться окончания второй части курса и попробовать сдать комплексный экзамен CCNA 200-125.

Сегодняшним видеоуроком «День 34» мы начинаем тематику курса ICND2. Многие спрашивают меня, почему мы не рассмотрели OSPF и EIGRP. Дело в том, что эти протоколы не включены в тематику курса ICND1 и изучаются при подготовке к сдаче ICND2. С сегодняшнего дня мы начнем охват тем второй части курса и конечно же, изучим проколы OSPF и EIGRP. Перед тем, как начать сегодняшнюю тему, я хочу рассказать о структурировании наших видеоуроков. При изложении тематики ICND1 я не придерживался принятых шаблонов, а просто логически объяснял материал, так как считал, что такой способ легче для понимания. Теперь же, при изучении ICND2, я по просьбам слушателей стану подавать учебный материал в соответствии с учебным планом и программой курса Cisco.Читать полностью »

Мы закончили изучение тематики, необходимой для успешной сдачи экзамена ICND1 курса CCNA 100-105, поэтому сегодня я расскажу вам, как зарегистрироваться на сайте Pearson VUE для сдачи этого экзамена, пройти тест и получить сертификат. Я также расскажу, как бесплатно сохранить серии этих видеоуроков и познакомлю вас с наилучшей практикой использования материалов NetworKing.

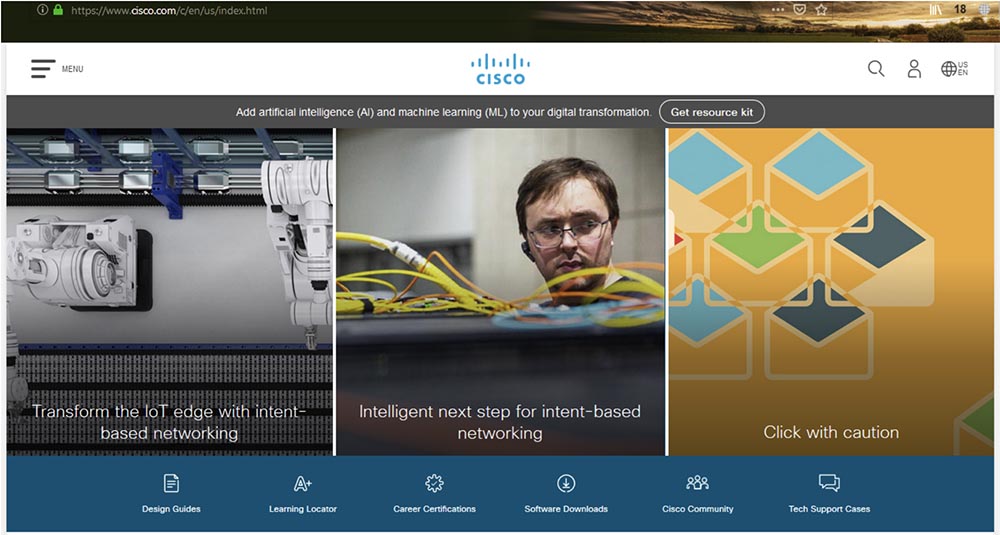

Итак, мы изучили все темы экзамена ICND1 и теперь можем зарегистрироваться, то есть записаться на прохождение теста. В первую очередь вам следует запустить свой браузер и зайти на страницу cisco.com.

Примечание переводчика: для актуализации материала видеоурока 14.07.2017 года далее приводятся скриншоты сайта компании Cisco по состоянию на июнь 2019 года, а в текст урока внесены соответствующие изменения.Читать полностью »

Сегодня мы поговорим о восстановлении паролей роутеров и свитчей, обновлении, переустановке и восстановлении IOS и о системе лицензирования Cisco для операционной системы IOSv15. Это очень важные темы, касающиеся управления сетевыми устройствами.

Как можно восстановить пароль? Вы можете спросить, зачем это может понадобиться. Предположим, вы настроили устройство и установили все нужные пароли: на VTY, на консоль, на привилегированный режим, на подключение Telnet и SSH, а затем забыли эти пароли. Возможно, что сотрудник компании, который их установил, уволился и не передал вам записи, или вы купили роутер на eBay и не знаете пароли, который установил бывший хозяин, поэтому не можете получить доступ к устройству. Читать полностью »

Мы практически дошли до конца тематики первой части курса CCNA, необходимой для сдачи экзамена ICND1. Поскольку я пропустил несколько тем, то этот и следующий видеоуроки будут посвящены заполнению пробелов в ваших знаниях. Сегодня мы рассмотрим три темы:

• сетевая архитектура;
• устройства, влияющие на работу сети;
• методика диагностики и устранения неполадок.

Cisco использует два подхода к сетевой архитектуре: это трехуровневая иерархическая архитектура Cisco 3 Tier Architecture и двухуровневая архитектура Collapsed Core Architecture.

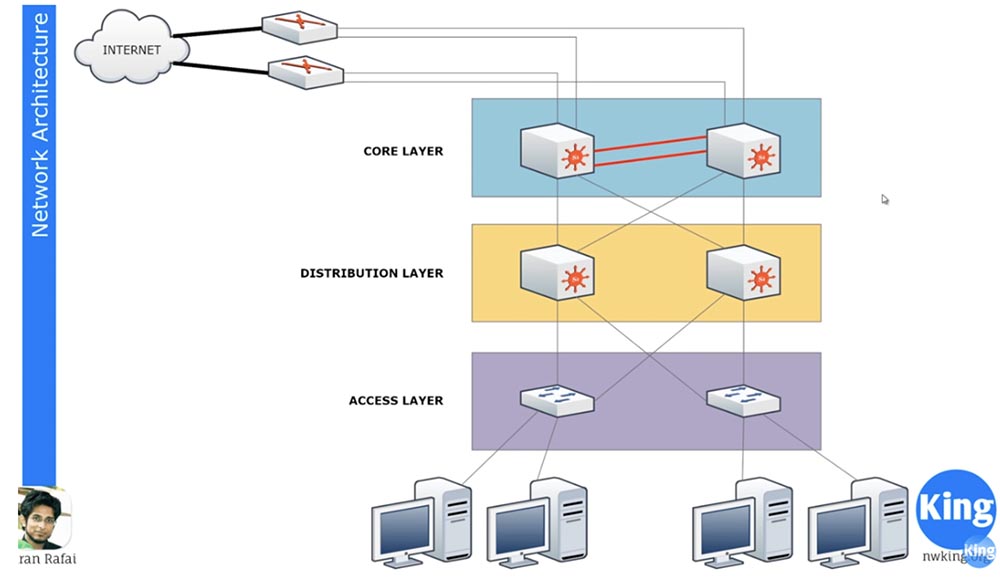

На этом слайде показана архитектура Cisco 3 Tier, состоящая из 3-х уровней: уровень доступа Access layer, уровень распределения Distribution layer и ядро сети Core layer. Уровень доступа представлен устройствами, которые напрямую соединены с устройствами конечных пользователей. Все устройства офиса подсоединены к свитчу уровня доступа. Обычно на этом уровне установлены недорогие и не слишком мощные свитчи. Они не связаны между собой, поэтому если у вас в каждом здании сотня устройств и десятки свитчей, все они подключены кабелями к общему сетевому шкафу. Во избежание путаницы эти свитчи никогда не связывают напрямую друг с другом, потому что при этом может получится настоящий ад из проводов. Читать полностью »

Сегодня мы будем изучать PAT (Port Address Translation), технологию трансляции IP- адресов с использованием портов, и NAT (Network Address Translation), технологию преобразования IP-адресов транзитных пакетов. PAT является частным случаем NAT. Мы рассмотрим три темы:

— приватные, или внутренние (внутрисетевые, локальные) IP-адреса и публичные, или внешние IP-адреса;
— NAT и PAT;
— настройка NAT/ PAT.

Начнем с внутренних адресов Private IP. Мы знаем, что они делятся на три класса: А, В и С.

Внутренние адреса класса А занимают диапазон «десятки» от 10.0.0.0 до 10.255.255.255, а внешние – диапазон от 1.0.0.0 до 9. 255.255.255 и от 11.0.0.0 до 126.255.255.255.

Внутренние адреса класса В занимают диапазон от 172.16.0.0 до 172.31.255.255, а внешние – от 128.0.0.0 до 172.15.255.255 и от 172.32.0.0 до 191.255.255.255.Читать полностью »

Сегодня мы продолжим тему видеоурока 27-го дня и займемся углубленным изучением ACL: мы немного поговорим об обратной маске Wildcard Mask, расширенном списке ACL, настройке расширенного списка ACL и командах, помогающих диагностировать неполадки в дизайне сети.
На предыдущем уроке мы познакомились с новой для нас концепции обратной маски, и сейчас я расскажу о Wildcard Mask более подробно. Если вы помните, маска подсети помогает нам визуально разделить сеть на адресную часть сети и адресную часть хоста.

Если перейти на битовый уровень, можно увидеть, что маска подсети состоит из серии единиц, обозначающих сетевую часть, и серии нулей, которые обозначают часть хоста. Обратная маска очень похожа на маску подсети, только в «перевернутом» виде – там, где в маске подсети имеются единицы, в обратной маске находятся нули, и наоборот. Это не является обязательным правилом – в отдельных случаях обратная маска формируется по другому принципу, на при изучении CCNA это правило действует всегда. Читать полностью »

Еще одна вещь, о которой я забыл упомянуть – ACL не только фильтрует трафик по принципу разрешить/отказать, он выполняет ещё много функций. Например, ACL используется для шифрования трафика VPN, однако для сдачи экзамена CCNA достаточно знать, как он применяется для фильтрации трафика. Вернемся к Задаче №1.

Мы выяснили, что весть трафик бухгалтерии и отдела продаж может быть заблокирован на выходном интерфейсе R2 с помощью приведенного списка ACL.

Не переживайте по поводу формата этого списка, он нужен только как пример для понимания сути ACL. Мы перейдем к правильному формату, как только начнем работу с Packet Tracer.
Читать полностью »

Сегодня мы начнем изучение списка управления доступом ACL, эта тема займет 2 видеоурока. Мы рассмотрим конфигурацию стандартного списка ACL, а на следующем видеоуроке я расскажу про расширенный список.

На этом уроке мы рассмотрим 3 темы. Первая – что такое ACL, вторая — в чем заключается разница между стандартным и расширенным списком доступа, а в конце урока в качестве лабораторной работы мы рассмотрим настройку стандартного ACL и решение возможных проблем.
Итак, что такое ACL? Если вы изучали курс с самого первого видеоурока, то помните, как мы организовывали связь между различными сетевыми устройствами.

Мы также изучили статическую маршрутизацию по разным протоколам с целью приобретения навыков организации связи между устройствами и сетями. Сейчас мы достигли этапа обучения, на котором следует озаботиться обеспечением контроля трафика, то есть помешать «плохим парням» или неавторизованным пользователям проникнуть в сеть. Например, это может касаться людей из отдела продаж SALES, который изображен на данной схеме. Здесь у нас показаны также финансовый отдел ACCOUNTS, отдел управления MANAGEMENT и серверная SERVER ROOM.
Так вот, в отделе продаж может работать сотня сотрудников, и мы не хотим, чтобы кто-то из них смог бы добраться до серверной по сети. Исключение сделано для менеджера отдела продаж, который работает за компьютером Laptop2 – он может иметь доступ к серверной. Новый сотрудник, работающий за компьютером Laptop3, не должен иметь такого доступа, то есть если трафик с его компьютера достигнет роутера R2, он должен быть отброшен.Читать полностью »
