Делаем из старого усилителя многофункциональный медиа сервер с помощью Raspberry pi

в 13:27, , рубрики: bluetooth, dac, dlna, pcm 5102, Raspberry Pi, viamybox, домашний кинотеатр, Настройка Linux, Разработка на Raspberry Pi, смартфоны, умный дом, цап

У кого из нас нет добротной техники из прошлого, которая работает так, как и не снилось множеству ширпотребных вещей из настоящего. Старые усилители, проигрыватели пластинок и радиолы. Да, было время, когда не умели делать хрупко и недолговечно в погоне за дешевизной. Эти вещи еще проработают долго. И звучание какого-нибудь старого усилителя будет радовать и нас и наших детей.

Правда, в них отсутствует много всяких цифровых штучек. Разные flac и тому подобные форматы. Управление проигрыванием, музыкой и фильмами через телефон или компьютер. Возможность запустить музыку с Youtube, Last.fm или выбрать интернет радио. Удаленное проигрывание медиа через DLNA. Или просто возможность подключить ваш компьютер через Bluetooth и выводить весь звук через большие колонки. Или что там еще напридумывают нам в будущем для облегчения нашей аудиофильской жизни.

Но что нам мешает использовать все эти технологии в старой технике? Да и почему обязательно в старой… У вас есть RCA, miniJack 3.5 или S/PDIF разъем на вашей магнитоле? Тогда мы идем к вам и … И делаем из старого усилителя многофункциональный медиа сервер с помощью Raspberry Pi. Подключаем нашу Raspberry Pi через RCA и обновляем нашу технику до "острия технологической атаки". Не обязательно использовать RCA. Найдите аналоговый или цифровой вход на своей технике и выберите нужную комплектацию вашей Raspberry Pi. Я буду рассматривать вопрос сугубо с практической точки зрения. Как настроить все быстро на Raspberry Pi? Ведь статей профессионалов об особенностях работы той или иной технологии достаточно, чтобы не останавливаться на этом. Я возьму в качестве примера Raspberry Pi и плату для цифровой обработки звука на основе чипа PCM 5102 A.

Делаем из старого усилителя многофункциональный медиа сервер с помощью Raspberry pi - 1

Существует множество различных вариантов музыкальных DAC систем на любой вкус и цвет. Выбор — только за вами. Вот некоторые из них для Raspberry Pi. DAC — на русском ЦАП — цифро-аналоговый преобразователь. Я возьму один из самых недорогих аналогов данного устройства. Судя по различным отзывам на веб просторах, очень даже неплохо себя зарекомендовавшую PCM 5102 A . На ней 6 контактов, и мы с легкостью подключим ее к нашей Raspberry Pi через GPIO разъем. Причем, подойдет любая серия нашей Малинки. Ведь для проигрывания музыки производственных мощностей хватит и самой младшей из них — Raspberry Pi Zero. Хотя, без точных входных данных для любой поставленной задачи перед нашей Raspberry Pi, все относительно. И подобное утверждение является оценочным мнением автора. Далее для подключения к GPIO нашей платы используем следующую схему:

BCK -> Pin 12 (GPIO18)
DATA(SCLK) -> Pin 40 (GPIO21)
LRCK -> Pin 35 (GPIO19)
GND -> Pin 39 (GND)
GND -> Pin 34 (GND)
VCC -> Pin 2 (5v)

И нам потребуется подключить драйвер устройства в config.txt :

sudo nano /boot/config.txt

меняем на:

dtoverlay=hifiberry-dac
#dtparam=audio=on

Перезагрузимся у убедимся, что в журналах ядра все ок:

dmesg |grep hifi

И посмотрим нашу карточку через листинг доступных устройств alsa:

aplay -l

**** List of PLAYBACK Hardware Devices **** card 0: sndrpihifiberry [sndrpihifiberry_dac], device 0: HifiBerry DAC HiFi pcm5102a-hifi-0 [HifiBerry DAC HiFi pcm5102a-hifi-0] Subdevices: 1/1 Subdevice #0: subdevice #0

Если что-то пошло не так, включаем режим отладки:

sudo nano /boot/config.txt dtdebug=1

И смотрим, что происходит:

sudo dmesg sudo vcdbg log msg

И, по идее, запустив плеер, допустим, mplayer с каким-нибудь mp3, можно услышать музыку через канал на вашей аппаратуре, к которой вы подключились.

Подключаем Bluetooth

Технология Bluetooth не устаревает и активно развивается. Bluetooth передатчики постоянно обновляют версию. Слушать музыку через нее в HiEnd качестве можно. Она рождена для использования радио канала с большой загруженностью радио эфира. Это немаловажно при использовании ее в городе для передачи медиа контента. Правда, при использовании встроенного передатчика… на Малинке не все гладко. И помехи при прослушивании музыки через нее могут быть слышны. Как вариант — использовать внешнюю USB Bluetooth антенну. Она позволит избежать потерь, что, в общем-то, — отдельная тема, требующая изучения. И тем не менее, достаточно просто и быстро через Bluetooth пробрасывать звук. Скажем, с компьютера на Raspberry Pi и далее — через усилитель на колонки. Или с телефона подключаться в Raspberry и слушать музыку. Поэтому, запускаем Bluetooth на Малине. Для запуска нам понадобятся три компонента…

Bluetooth сервер

Pulse-audio

Bluetooth клиент

Это не обязательный набор, но, как показала практика, все три компонента позволяют быстро и прозрачно запускать Bluetooth на Raspberry Pi. В результате, мы должны получить три работающие службы:

bluetooth.service

bt-agent.service

pulseaudio

Первая используется как серверная часть, Bt-agent как блютуз клиент для обработки входящих запросов по авторизации. Это удобно для автоматизации процессов подключения без заморочек ручного подключения к нашему каналу. И pulse аудио как сервер, обрабатывающий звук, и как прозрачная прослойка для автоматического перенаправления его между устройствами. Установим необходимые пакеты: sudo apt-get install pulseaudio pulseaudio-module-bluetooth bluez-tools

Bключим в группы pulse-access bluetooth пользователя pi:

sudo usermod -a -G bluetooth pi

sudo usermod -a -G pulse-access pi

sudo adduser pi pulse-access

Запускаем при старте аудио сервер pulseaudio:

systemctl --user enable pulseaudio

Для работы нашей Малины в режиме блютуз с постоянным обнаружением и с профилем A2DP приемника поправим конфигурацию:

sudo nano /etc/bluetooth/main.conf

и в нем:

 …
Class = 0x41C
…
DiscoverableTimeout = 0 A2DP

Стандарт позволяет передавать звук стереосигналом и с определенными кодеками сжатия звука и согласованными параметрами по битрейду и частотой дискретизации. Класс устройства наглядно описан тут.

И Class = 0x41C в соответствии с этим ресурсом соответствует параметрам:

Major Device Class -> Audio/Video

Minor device class -> Portable Audio

Это те параметры, которые будут видны сканирующему Bluetooth устройству, чтобы разобраться, какие сервисы доступны через это устройство. В общем, можно не заморачиваться этими параметрами и выставить, например, Class = 0x20043C Что просто будет соответствовать большему количеству сервисов. Если вас вдруг не устраивает звук, тогда переходим к настройкам звука pulseaudio:

sudo nano /etc/pulse/daemon.conf

и смотрим "основные" настройки типа:

; resample-method = speex-float-1
; default-sample-format = s16le
; default-sample-rate = 44100
; alternate-sample-rate = 48000

В качестве мануала по pulseaudio есть неплохой ресурс.

Кто-то рекомендует resample-metod=ffmpeg или resample-metod=speex-float-9, решать вам, если услышите разницу. Выставляем нужные параметры и убираем ";" чтобы раскомментировать строчку.

После изменений перезапускаем pulseaudio:

pulseaudio -k && pulseaudio --start

И не забываем посмотреть, сколько процессорного времени отъест pulseaudio при ваших HI-FI настройках:

htop

По загрузке процессора 3-ей Raspberry Pi с использованием ЦАП (DAC) аудио платы на основе микросхемы PCM5102 файл flac 24bit читается с загрузкой около :

10-15% для resample-metod=speex-float-1

30% для resample-metod=ffmpeg

60% для resample-metod=speex-float-9

Ну и напоследок, посмотрим теперь в сторону передачи звука через WiFi с помощью технологии DLNA.

MiniDLNA сервер

Если у вас на вашей Raspberry Pi находится медиа сервер, то для того чтобы ваша коллекция музыки была видна на других устройствах, поддерживающих DLNA, вам необходимо установить DLNA server. Здесь все просто: sudo apt-get install minidlna Рекомендую ознакомиться с возможностями Minidlna здесь.

В файле конфигурации правим папку с нашей медиатекой:

sudo nano /etc/minidlna.conf

И там указываем правильно папку:

media_dir=/home/pi/Music

Права на папку должны быть следующими:

sudo chmod -R 755 папка

Проверяем командой:

sudo -u minidlna ls -l папка

Cтартуем сервис:

sudo sevice minidlna start

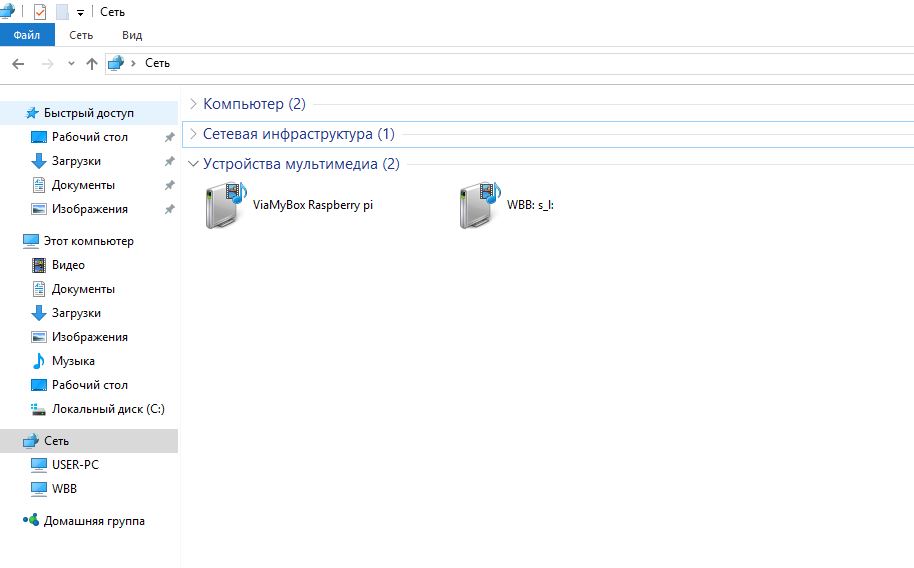

И теперь в нашем проводнике в закладке сеть должно быть что-то вроде:

Делаем из старого усилителя многофункциональный медиа сервер с помощью Raspberry pi - 2

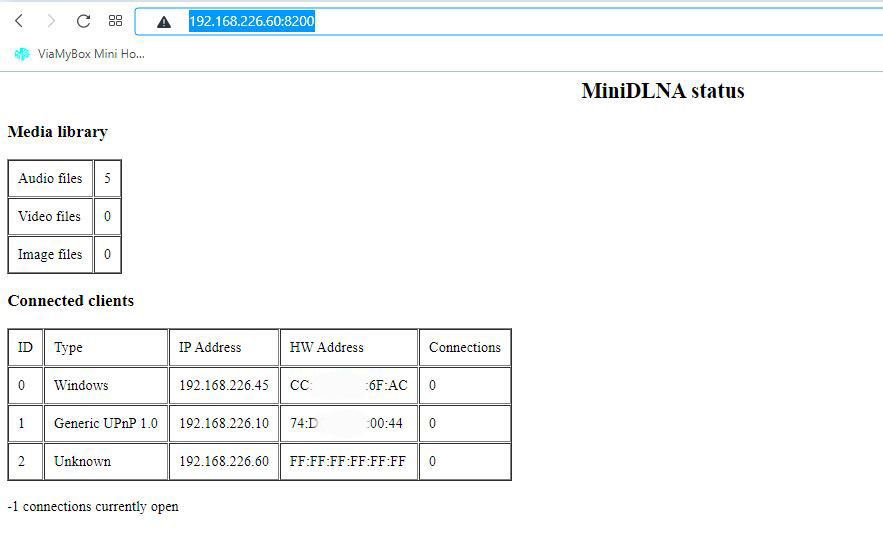

И, кликая на эту ссылку, открываем в браузере статус нашего сервиса:

Делаем из старого усилителя многофункциональный медиа сервер с помощью Raspberry pi - 3

А проиграть файлы можно скажем через "проигрыватель windows media":

Делаем из старого усилителя многофункциональный медиа сервер с помощью Raspberry pi - 4

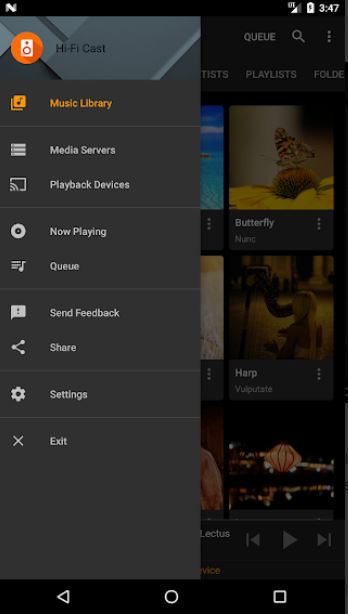

Или запустить их на андроид с помощью "HI-FI Cast" приложения:

Делаем из старого усилителя многофункциональный медиа сервер с помощью Raspberry pi - 5

Если задача обратная и мы хотим воспроизводить музыку и фильмы, просматривать фото, которые находятся где-то удаленно на сервере через нашу Raspberry Pi, то нам потребуется установить на нее dlna render. С устройства из приложения, позволяющего находить наш raspberry media render, мы будем перенаправлять медиа контент на Raspberry Pi.

Я нашел два рендера прекрасно работающих на Raspberry Pi. У каждой из них есть свои плюсы.

DLNA Render Gmediarenderer

Проект развивается и полон последователей. Из основных возможностей стоит отметить что, этот рендер переключает устройства вывода, настраивает громкость и имеет уникальный идентификатор. Это позволит настроить в сети несколько подобных устройств. Есть более подробная статья про использование всех возможностей DLNA/UPnP как распределенной структуры устройств, взаимодействующих по этим протоколам и конкретно этого рендера. Инсталляция не должна вызвать сложностей. Проинсталлируем необходимые пакеты и gstreamer как движок для нашего рендера:

sudo apt-get install autoconf automake libtool git
sudo apt-get install libupnp-dev libgstreamer1.0-dev gstreamer1.0-plugins-base gstreamer1.0-plugins-good gstreamer1.0-plugins-bad gstreamer1.0-plugins-ugly  gstreamer1.0-libav
sudo apt-get install gstreamer1.0-alsa sudo apt-get install gstreamer1.0-pulseaudio

Возьмем копию проекта и соберем его:

git clone https://github.com/hzeller/gmrender-resurrect.git
cd gmrender-resurrect
./autogen.sh
./configure
make
sudo make install

и запускаем:

gmediarenderer

Найти и управлять нашим сетевым проигрывателем через Android устройство удаленно позволит программа типа DLNA Controller. Воспользуйтесь одной из подобных программ для этого: HiFi Cast, Airpincast, Bubbleupnpcast

Rygel DLNA Рендер

https://wiki.gnome.org/Projects/Rygel

Проект представляет из себя не только dlna рендер. Это полноценный медиа сервер UpnPMedia Server, который позволит и расшаривать и перенаправлять музыку видео и фото на любое UPnP/DLNA поддерживающее устройство. Из заявленных возможностей есть конвертация на лету записи в тот формат, который будет поддерживаться устройством воспроизведения. Взаимодействие со сторонними media плеерами такими как Totem, Rhythmbox, VLC. Удаленные запросы UPnP конвертируются в MPRIS запросы и позволяют взаимодействовать с этими media проигрывателями. Пример такого взаимодействия Rygel и VLC рассказан на странице David Wiencer.

Суть в том, что мы запускаем VLC плеер. Устанавливаем в конфигурационном файле mpris поддержку. И при работающем Rygel приложении vlc воспроизводит медиа контент, который мы посылаем ему через DLNA Rygel.

Проинсталлируем Rygel и VLC:

sudo apt-get install rygel vlc rygel-playbin

Если у вас еще не стоят gstreamer библиотеки:

sudo apt-get install libupnp-dev libgstreamer1.0-dev  gstreamer1.0-plugins-base gstreamer1.0-plugins-good gstreamer1.0-plugins-bad gstreamer1.0-plugins-ugly  gstreamer1.0-libav

Убедимся, что в конфигурации включена поддержка MPRIS:

nano ~/.config/rygel.conf

[general]
upnp-enabled=true
enable-transcoding=false
[Tracker]
enabled=false
[MediaExport]
enabled=false
[Playbin]
enabled=false
[GstLaunch]
enabled=false
[MPRIS]
enabled=true
[External]
enabled=false

И далее, создаем скрипт David Wiesner, который запускает сначала VLC затем Rygel:

sudo nano rygel-vlc.sh

И в нем:

#!/bin/bash
vlcCall="vlc – intf dummy – fullscreen – no-osd"
function cleanup(){
for pid in $(pgrep -f "$vlcCall"); do
kill -9 $pid
done
killall rygel
}
function waitCpuDecrease(){
pid=$1
lastCpu="0.0"
while true; do
cpu=$(ps S -p $pid -o pcpu=)
sleep 0.2
[ $(bc <<< "$cpu < $lastCpu") == 1 ] && break
lastCpu=$cpu
done
}
killall rygel and vlc
cleanup
launch vlc in background
$vlcCall &
wait until vlc has done most stuff
waitCpuDecrease $!
start rygel
rygel

Запустим его в фоновом режиме:

sudo ./rygel-vlc.sh &

И проверим наш DLNA render также через Andriod с помощью: HiFi Cast, Airpincast, Bubbleupnpcast.

И если вы не готовы экспериментировать с Linux , то в качестве собранных, готовых к работе "из коробки" Raspberry Pi с вышеописанным функционалом мы можем вам предложить наборы ViaMyBox "Музыка флер"!

Дистрибутив и код вы можете найти здесь.

https://github.com/viatc/viamybox

Надеюсь со временем, мы увидим и рассмотрим новые интересные проекты для Raspberry Pi на эту тему!
