Настольный пульт управления на JavaScript-Node.js для робота на Ардуине

в 16:08, , рубрики: arduino, babbler, javascript, Node, node.js, React, react.js, ReactJS, программирование микроконтроллеров, Разработка робототехники, роботы

Сегодня делаем настольное приложение с графическим интерфейсом для управления роботом на Ардуине через последовательный порт. На языке JavaScript на платформе Electron с виджетами ReactJS+MaterialUI.


Теперь пульт управления для своего станочка с ЧПУ сделать не сложнее, чем написать сайтик.

ранее
— часть 1: Консолька в роботе на Ардуине
— часть 2: Управление роботом на Ардуино из приложения на Node.js

Главные ссылки
— Библиотека для робота: babbler_h
— Библиотека для Node.js: babbler-js
— Виджеты Babbler для Node.js+ReactJS+MaterialUI: babbler-js-material-ui
— Примеры приложений для babbler-js: babbler-js-demo

Ссылки на инструменты
— Последовательный порт в Node.js node-serialport: github.com/EmergingTechnologyAdvisors/node-serialport
— Платформа Electron: electron.atom.io
— ReactJS: facebook.github.io/react
— Виджеты (компоненты) MaterialUI для ReactJS: www.material-ui.com/#

Дополнительные ссылки
— Платформа NWJS: nwjs.io
— Другие виджеты для React:
github.com/facebook/react/wiki/Complementary-Tools#ui-components

Быстрый старт

1. Прошивайте в Ардуино скетч babbler_json_io.ino из предыдущей истории

Эта прошивка обменивается данными в формате JSON, умеет мигать лампочкой, содержит 4 команды: ping, help, ledon, ledoff

2. Качайте пульт управления

git clone https://github.com/1i7/babbler-js-demo.git
cd babbler-js-demo/babbler-serial-react
npm install

3. Запускайте пульт управления

./babbler-serial.sh

4. Нажимайте на кнопочки, мигайте лампочкой


Структура проекта

Задача проекта — запустить библитеку Babbler.js для общения с роботом в окружении Electron (запускалка приложений JavaScript в отдельном окне, основана на коде Google Chrome), для графического интерфейса подключить ReactJS с виджетами MaterialUI. В общем, все не сложнее «Здравствуй мира» для перечисленных проектов, но в процессе собирания всех этих библиотек в одном приложении было выявлено несколько проблем и нюансов, поэтому в качестве шаблона новых проектов рекомендую брать за основу исходники этого примера.

Предварительные требования: иметь на компьютере установленными node.js, npm и (желательно) git.

еще раз, качаем исходники и идем в проект babbler-js-demo/babbler-serial-react

git clone https://github.com/1i7/babbler-js-demo.git
cd babbler-js-demo/babbler-serial-react

Файлы проекта
package.json — проект для npm (Node package manager): настройки проекта, список зависимостей.

Благодаря ему мы можем установить все зависимости, перечисленные в package.json (включая платформу Electron), одной командой внутри проекта

npm install

main.js — главный файл для приложения Electron (взят из какого-то «здравствуй мир» для электрона).

Содержимое говорит само за себя. Единственное интересное место — команда, открывающая панель с инструментами разработки при старте приложения:

    // Открываем DevTools.
    mainWindow.webContents.openDevTools();

Рекомендую оставлять этот вызов при разработке приложения (открыть вручную через меню: View → Toggle Developer Tools) и удалять/комментировать при релизе.

index.html — содержимое главного экрана приложения Electron.

Т.к. для формирования графического интерфейса мы используем React, всё, что должно быть внутри body, — элемент div с id=«app-content»

<body>
    <div id="app-content"></div>
</body>

Этот файл мы править не будем, главный код будет дальше.

react-app-ui.js — главный файл приложения, здесь главное дерево виджетов для главного экрана (отправляется в index.html в div с id=«app-content»), весь пользовательский код, правим только его.

babbler-serial.sh — скрипт-запускалка приложения

#!/bin/sh
./node_modules/electron-prebuilt/dist/electron .

Дополнительные нюансы
для заметки

Проблема с node-serialport и Electron
Библиотека node-serialport не захотела работать на последних версиях платформы Electron (при том, что на «голом» Node.js всё было прекрасно).

Не вдаваясь в подробности, отмечу, что проблему можно обойти, откатившись на старую версию Electron 1.1.3 или (как пишут в одном из обсуждений) пересобрать его из исходников.

sudo npm i -g electron-prebuilt@1.1.3

Эта же проблема наблюдается в платформе NWJS (альтернатива Electron), очевидно, что-то поломали в движке Хрома, на котором они все основаны.

Работающая версия Electron указана в зависимостях проекта в package.json, поэтому с демо-проектом всё ок.

Сообщения в баг-трекерах проектов:
Node-serialport: github.com/EmergingTechnologyAdvisors/node-serialport/issues/838
Electron: github.com/electron/electron/issues/6074
NWJS: github.com/nwjs/nw.js/issues/5035

Возможно, в одном из следующих релизов проблема будет исправлена, в таком случае можно будет переключить Electron на более свежую версию.

Babel, синтаксис JSX и ES6
Приложение и компоненты ReactJS используют специальный синтаксис JSX — это HTML-подобный XML для описания структуры дерева элементов управления приложения прямо в коде JavaScript. Так же внутри приложения мы будем местами использовать расширенный синтаксис JavaScript ES6 (это набор всевозможных синтаксических конструкций языка, которые еще не вошли в стандарт JavaScript или вошли в него не так давно, поэтому пока не реализованы даже в самых свежих версиях браузеров). Сначала я хотел исключить конструкции ES6 (их все можно заменить на аналоги из «классического» JavaScript), чтобы не городить лишних конфигураций в проекте. Но потом сдался, т.к. многие примеры в интернете для ReactJS (и, в особенности, для MaterialUI) написаны с использованием синтаксиса ES6, и, в таком случае, мне бы пришлось всех их конвертировать в старый синтаксис JavaScript.

Для того, чтобы использовать нестандартный синтаксис на старом движке JavaScript, используют специальный инструмент — Babel. Он умеет на лету конвертировать нестандартные конструкции в их аналоги на обычном JavaScript, если в проекте задать правильные настройки. Здесь начинаются костыли и огород. В шаблоне проекта все необходимые настройки уже заданы, поэтому в подробности разбирать не буду, перечислю основные пункты:

— package.json должен содержать блок с настройками Babel:

"babel": { "presets": ["es2015", "react", "stage-1"] }

— Аналогичные настройки нужно указать в файле .babelrc, если в проект импортируете виджеты из каталогов за пределами текущего каталога (например: babbler-js-meterial-ui/src/.babelrc)
— Чтобы включить конвертацию Babel в блоках script (type=«text/babel») в HTML-файлах (у нас — index.html), в этом же файле нужно импортировать скрипт browser.min.js (локальная копия в проекте: babbler-serial-react/script/browser.min.js, чтобы не зависеть от интернета)
— Чтобы включить конвертацию Babel в отдельных js-файлах, нужно загрузить модуль 'babel-register', а сами js-файлы загружать через require('./react-app-ui.js'); (см всё тот же index.html).

Может быть через какое-то время новации ES6 перекочуют в основную ветку JavaScript в варианте Гугл Хрома (а оттуда — в Электрон) и часть этих подпорок можно будет выкинуть за ненадобностью.

Для работы виджетов MaterialUI в index.html необходимо загрузить модуль 'react-tap-event-plugin' и выполнить injectTapEventPlugin()

Смотрим исходники

Весь полезный пользовательский код расположен в одном файле — babbler-js-demo/babbler-serial-react/react-app-ui.js

Здесь мы создаем свой компонент — панель управления роботом с лампочками, а так же формируем дерево элементов управления для главного экрана.

Предварительные приготовления

Базовые объекты Реакта

var React = require('react');
var ReactDOM = require('react-dom');

Виджеты MaterialUI — кнопки, иконки, табы, панельки

// виджеты MaterialUI
import getMuiTheme from 'material-ui/styles/getMuiTheme';
import MuiThemeProvider from 'material-ui/styles/MuiThemeProvider';

import Paper from 'material-ui/Paper';
import {Tabs, Tab} from 'material-ui/Tabs';
import Divider from 'material-ui/Divider';

import RaisedButton from 'material-ui/RaisedButton';

import FontIcon from 'material-ui/FontIcon';
import {red200, green200} from 'material-ui/styles/colors';

import Subheader from 'material-ui/Subheader';

Виджеты Babbler из проекта babbler-js-material-ui — взаимодействие с устройством:
— BabblerConnectionPanel — панель подключения: выбор устройств из выпадающего списка, кнопки подключиться/отключиться (в зависимости от статуса подключения)
— BabblerConnectionStatusIcon — иконка статуса подключения к устройству: отключены, подключаемся, подключены
— BabblerConnectionErrorSnackbar — всплывающая внизу экрана панелька, извещающая о разрыве соединения и других ошибках подключения
— BabblerDataFlow — полный лог в реальном времени: добавление команды в очередь, обмен данными с устройством и т.п.
— BabblerDebugPanel (пока определен не в библиотеке, а внутри тестового проекта) — панель отладки: отправка команд устройству вручную, кнопки help, ping, лог с BabblerDataFlow

// виджеты Babbler MaterialUI
import BabblerConnectionStatusIcon from 'babbler-js-material-ui/lib/BabblerConnectionStatusIcon';
import BabblerConnectionErrorSnackbar from 'babbler-js-material-ui/lib/BabblerConnectionErrorSnackbar';
import BabblerConnectionPanel from 'babbler-js-material-ui/lib/BabblerConnectionPanel';
import BabblerDataFlow from 'babbler-js-material-ui/lib/BabblerDataFlow';

import BabblerDebugPanel from './widgets/BabblerDebugPanel';

Babbler.js для связи с устройством

// Babbler.js
import BabblerDevice from 'babbler-js';

Стиль для кнопочек

const btnStyle = {
  margin: 12
};
Наконец, самая интересная часть — общение с роботом, панель управления лампочкой

Панель — обычный компонент React: кнопка «Включить лампочку», кнопка «Выключить лампочку», иконка статуса лампочки.

про компоненты React следует знать
— Компонент React работает как машина состояний (стейт-машина).
— Текущее состояние компонента определяют две группы значений: статические свойства this.props и динамические состояния this.state.
— Статические свойства this.props: передаются через параметры тега компонента при добавлении его на экран.
— Динамические состояния this.state: меняются в процессе выполнения приложения, устанавливаются в нужный момент при помощи this.setState.
— Изменения состояний через this.setState приводит к перерисовке компонента.
— Перерисовка компонента происходит в функции render, внешний вид зависит от значений this.props и this.state.
— Внешний вид компонента внутри render определяется через синтаксис React JSX.

в нашем случае
— Объект BabblerDevice попадает в компонент через статический параметр this.props.babblerDevice.
— События babblerDevice меняют динамические состояния компонента (если подключены, делаем все кнопки активными, если не подключены — делаем неактивными).
— Кнопки «Включить лампочку» и «Выключить лампочку» отправляют команды ledon и ledoff устройству через babblerDevice.
— В случае получения положительного ответа «ok» меняют картинку статуса лампочки через запись значения свойства this.state.ledOn (true/false).

// Управление лампочкой
var BabblerLedControlPnl = React.createClass({
// http://www.material-ui.com/#/components/raised-button
// http://www.material-ui.com/#/components/subheader

    getInitialState: function() {
        return {
            deviceStatus: this.props.babblerDevice.deviceStatus(),
            ledOn: false
        };
    },

    componentDidMount: function() {
        // слушаем статус устройства
        this.deviceStatusListener = function(status) {
            this.setState({deviceStatus: status});
        }.bind(this);
        this.props.babblerDevice.on(BabblerDevice.Event.STATUS, this.deviceStatusListener);
    },

    componentWillUnmount: function() {
        // почистим слушателей
        this.props.babblerDevice.removeListener(BabblerDevice.Event.STATUS, this.deviceStatusListener);
    },

    render: function() {
        var connected = this.state.deviceStatus === BabblerDevice.Status.CONNECTED ? true : false;
        return (
            <div style={{textAlign: "center"}}>
                <div>
                    <RaisedButton label="Включить лампочку" onClick={this.cmdLedon} disabled={!connected} style={btnStyle} />
                    <RaisedButton label="Выключить лампочку" onClick={this.cmdLedoff} disabled={!connected} style={btnStyle} />
                </div>

                <FontIcon
                    className="material-icons"
                    style={{fontSize: 160, marginTop: 40}}
                    color={(this.state.ledOn ? green200 : red200)}
                >{(this.state.ledOn ? "sentiment_very_satisfied" : "sentiment_very_dissatisfied")}</FontIcon>

            </div>
        );
    },

    cmdLedon: function() {
          this.props.babblerDevice.sendCmd("ledon", [],
              // onReply
              function(cmd, params, reply) {
                  if(reply == 'ok') {
                      this.setState({ledOn: true});
                  }
              }.bind(this),
              // onError
              function(cmd, params, err) {
                  console.log(cmd + (params.length > 0 ? " " + params : "") + ": " + err);
              }.bind(this)
          );
      },

      cmdLedoff: function() {
          this.props.babblerDevice.sendCmd("ledoff", [],
              // onReply
              function(cmd, params, reply) {
                  if(reply == 'ok') {
                      this.setState({ledOn: false});
                  }
              }.bind(this),
              // onError
              function(cmd, params, err) {
                  console.log(cmd + (params.length > 0 ? " " + params : "") + ": " + err);
              }.bind(this)
          );
      }
});
Главный экран приложения

Создаем устройство BabblerDevice для подключения к роботу

// Устройство Babbler, подключенное к последовательному порту
var babblerDevice1 = new BabblerDevice();

Финальная верстка главного экрана приложения — синтаксис ReactJS JSX (HTML-подобный XML внутри кода JavaScript). Рисуем дерево элементов управления, отправляем в index.html в div с id='app-content'.

Здесь у нас панель подключения к устройству — полоска наверху, блоки общения с роботом — внутри табов.

// Контент приложения
ReactDOM.render(
    <MuiThemeProvider muiTheme={getMuiTheme()}>
      <div>
        <Paper>
            <BabblerConnectionPanel babblerDevice={babblerDevice1}/>
            <BabblerConnectionStatusIcon
                babblerDevice={babblerDevice1}
                iconSize={50}
                style={{position: "absolute", right: 0, marginRight: 14, marginTop: 5}} />
        </Paper>

        <Divider style={{marginTop: 20, marginBottom: 20}}/>

        <Tabs>
            <Tab label="Лампочки" >
                <BabblerLedControlPnl babblerDevice={babblerDevice1}/>
            </Tab>
            <Tab label="Отладка" >
                <BabblerDebugPanel babblerDevice={babblerDevice1}/>
            </Tab>
            <Tab label="Лог" >
                <BabblerDataFlow
                    babblerDevice={babblerDevice1}
                    reverseOrder={true}
                    maxItems={10000}
                    timestamp={true}
//                    filter={{ err: false, data: false }}
//                    filter={{ data: {queue: false} }}
//                    filter={{ err: {in: false, out: false, queue: false}, data: {in: false, out: false, queue: false} }}
                    style={{margin: 20}}/>
            </Tab>
        </Tabs>

        <BabblerConnectionErrorSnackbar babblerDevice={babblerDevice1}/>
      </div>
    </MuiThemeProvider>,
    document.getElementById('app-content')
);

Запускаем

./babbler-serial.sh

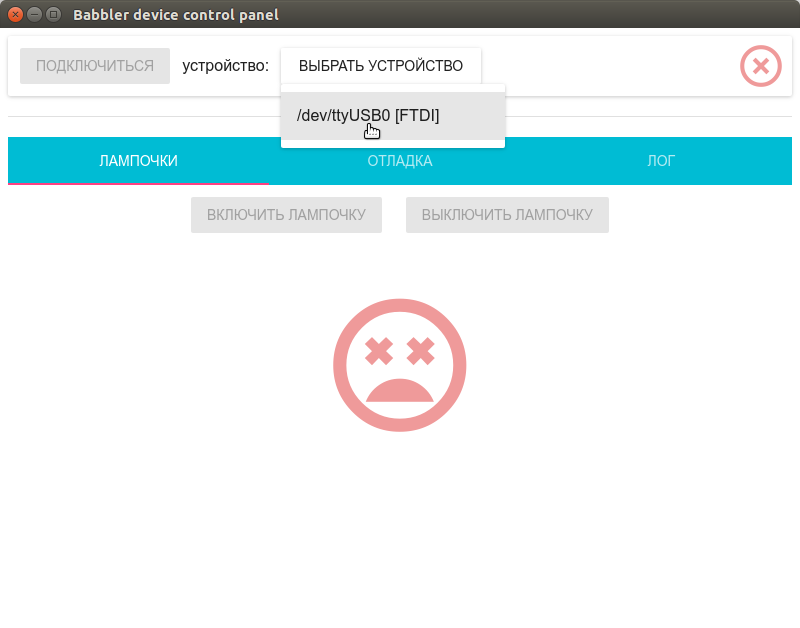

выбираем устройство


подключаемся


ждем

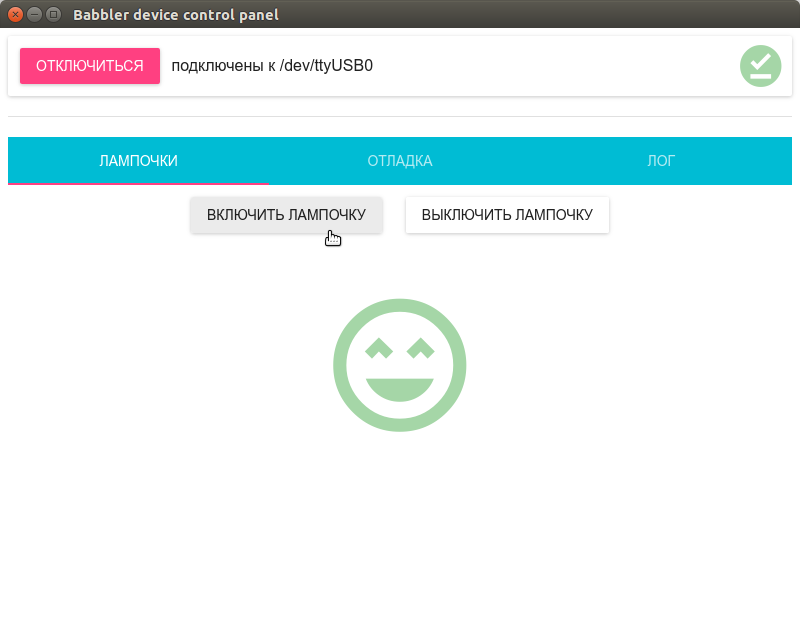

включаем лампочку


выключаем лампочку


смотрим лог


шлем команды в ручном режиме



Автор: sadr0b0t
