Sony PlayStation 4 Полный разбор

в 14:41, , рубрики: ifixit, playstation 3, playstation 4, ps4, sony, Sony PlayStation, Гаджеты. Устройства для гиков, гик-порно, Игровые приставки, игры, консоли, приставки

Выход нового поколения PlayStation определённо является одним из важнейших событий года. Консоли обновляются не так часто. Предыдущая PlayStation 3 вышла семь лет назад в 2006 году и продалась в количестве 90 млн. штук. В США продажи PS4 уже начались, и как обычно ребята из iFixit первым делом разобрали консоль, чтобы заглянуть вовнутрь и оценить ее ремонтопригодность.
Внимание, в статье очень много фотографий! Полноразмерные фотографии открываются по клику.


Железо консоли не подкачало. К сожалению, без обратной совместимости. Игры предыдущего поколения можно будет поиграть через облако Gaikai, которое Sony приобрела в прошлом году.

Для разбора консоли понадобятся следующие инструменты:

Технические характеристики:

  • 8-ядерный AMD «Jaguar» x86-64 CPU
  • 1,84 TFLOPS, AMD Radeon GPU
  • 8 ГБ оперативной памяти GDDR5
  • 500 Гб HDD
  • 802.11 b/g/n Wireless и Bluetooth 2.1
  • USB 3.0 + Ethernet 10/100/1000

К комплекте с консолью идут:

  • Геймпад DualShock 4
  • Кабель питания
  • HDMI кабель
  • microUSB кабель
  • Моно-гарнитура с зажимом

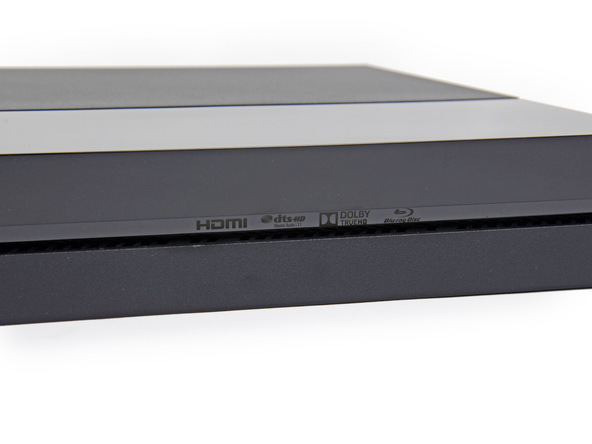

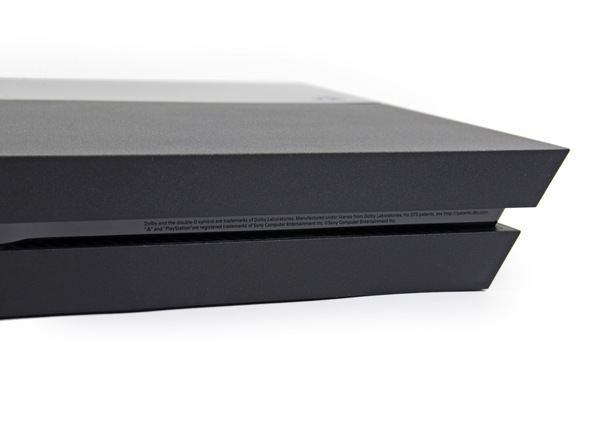

Сама консоль имеет привлекательный простой дизайн. На передней панели расположился привод Blu-ray/DVD с щелевой загрузкой. Также перед нами два USB 3.0 разъема.

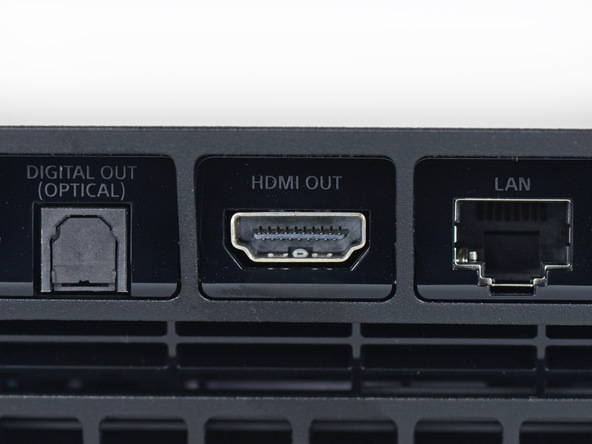

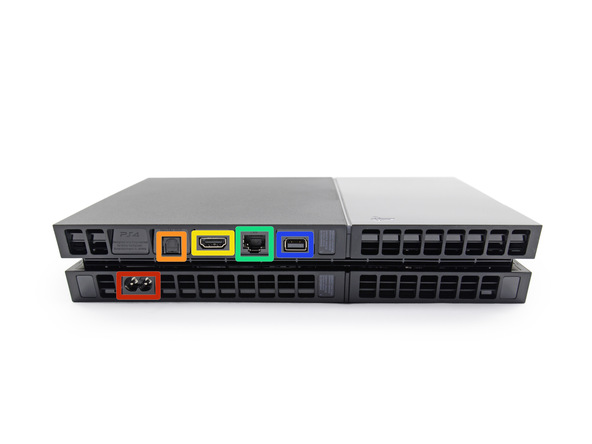

На задней панели расположены:
██ Разъем питания
██ Цифровой, оптический аудио-выход
██ HDMI
██ Ethernet
██ Проприетарный разъем для подключения внешних устройств, например PlayStation Camera

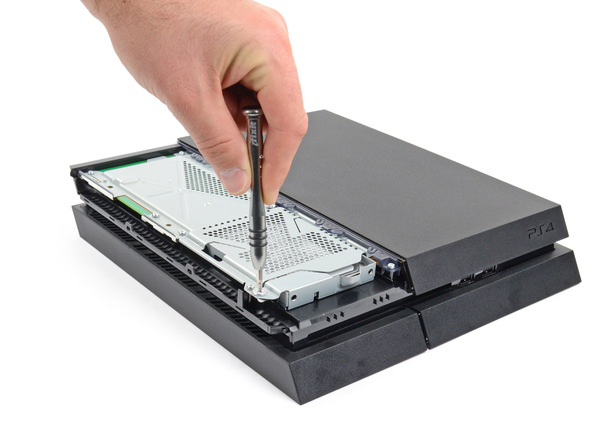

К HDD достаточно просто получить доступ. Sony разрешила пользователям менять жёсткий диск без потери гарантии.

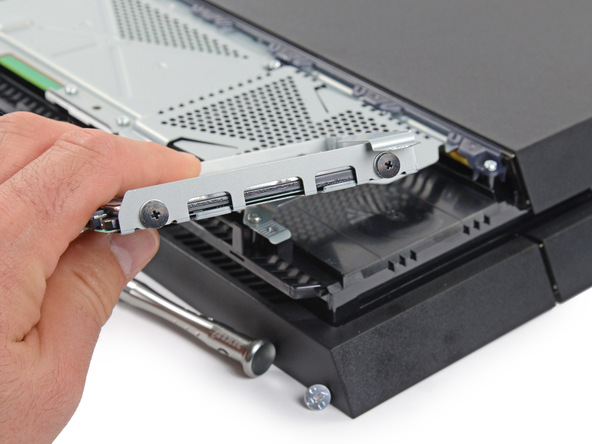

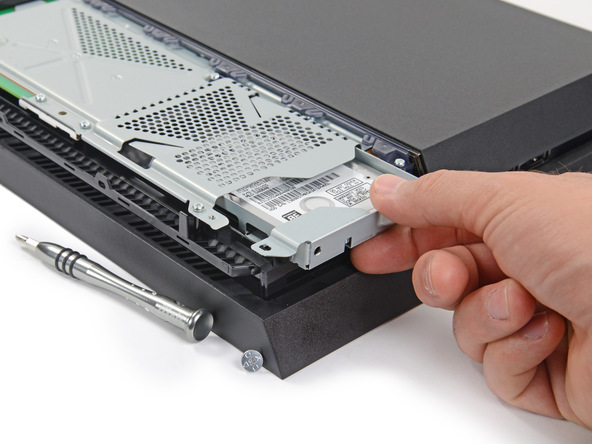

Сняв крышку, видим жёсткий диск от HGST (Western Digital) объемом 500 ГБ, 5400 RPM, SATA II. HDD держится всего на 1 винте. Вы можете самостоятельно заменить жёсткий диск. Требования к диску: толщина до 9,5 мм и объем не менее 160 Гб. К сожалению, PS4 не поддерживает внешние накопители через USB, что ограничивает использование консоли в качестве медиа-центра.

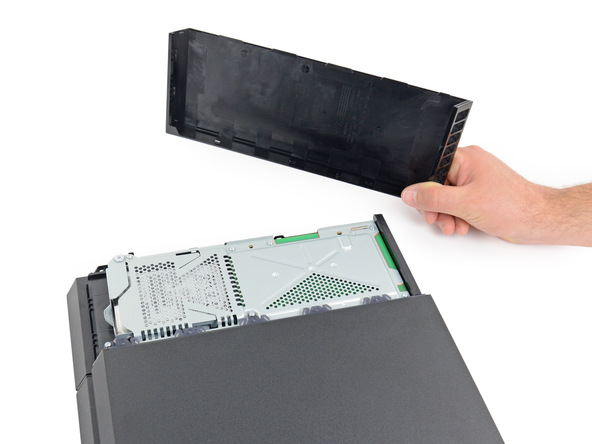

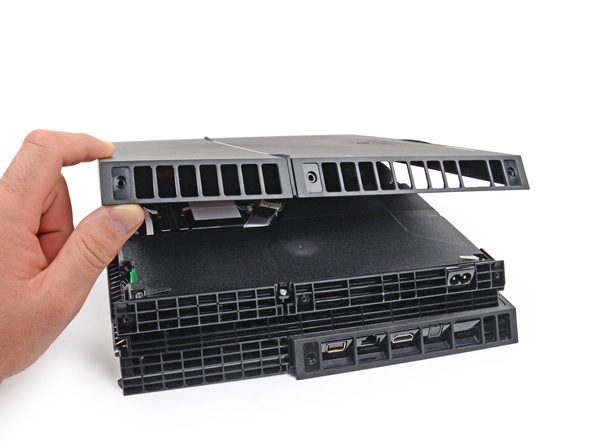

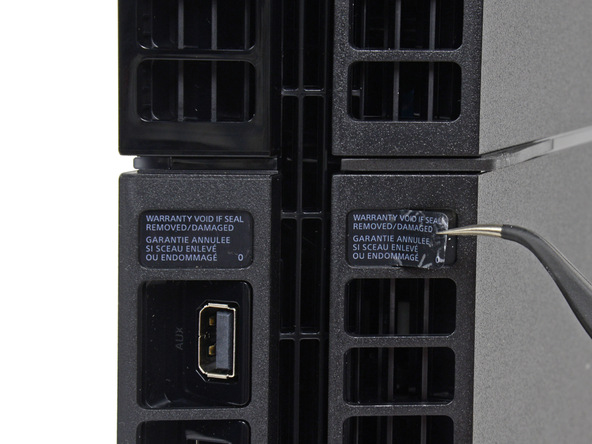

Отклеиваем гарантийные наклейки и откручиваем torx-винты.

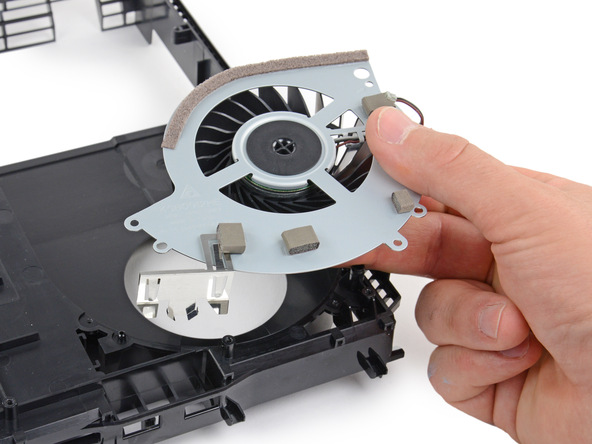

Как видим, за охлаждение радиатора отвечает 85-мм вентилятор, разработанный специально для PS4.

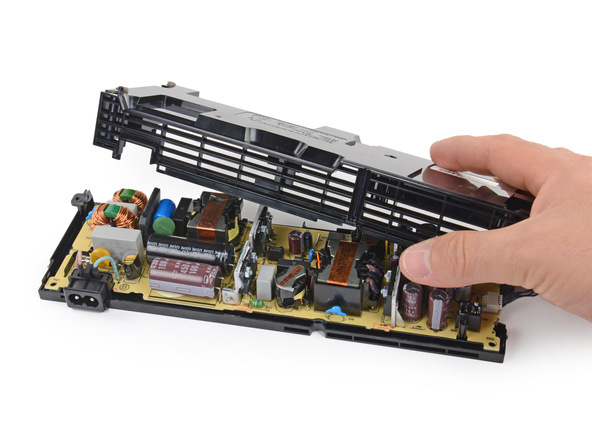

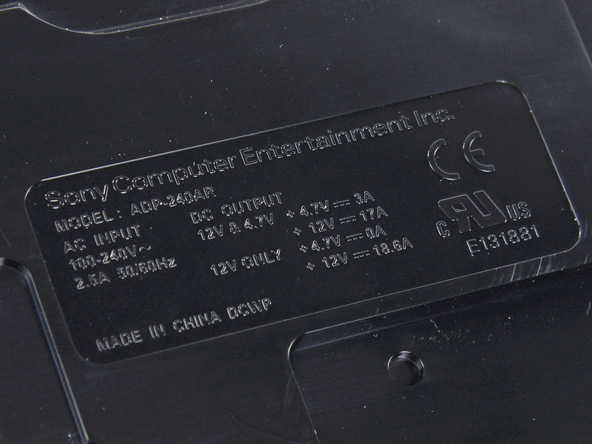

Массивный блок питания расположен в задней части консоли и представляет собой отдельный модуль. Блок питания универсальный, работает в диапазоне от 100 до 240В.

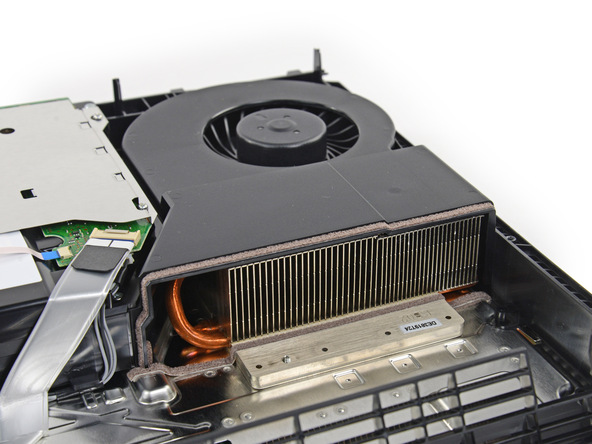

Убрав блок питания, в корпусе освобождается достаточно много места и к обзору предстает радиатор системы охлаждения.

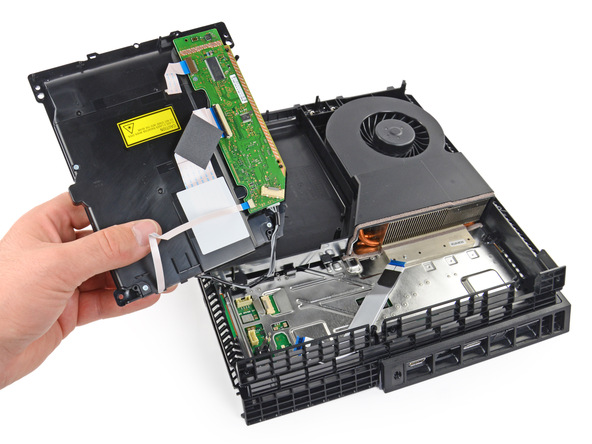

Откручиваем винты Blu-ray/DVD привода и снимаем его. К сожалению, PS4 не совместим с играми предыдущего поколения PlayStation. Консоль даже не воспроизводит обычные AudioCD, но скоро обещают обновление, которое исправит это недоразумение. Ждем 2014 года, когда Sony разрешит играть игры от PS3 через облако Gaikai.

Кто еще не видел как работает щелевой привод? Самое время насладиться работой механизма.

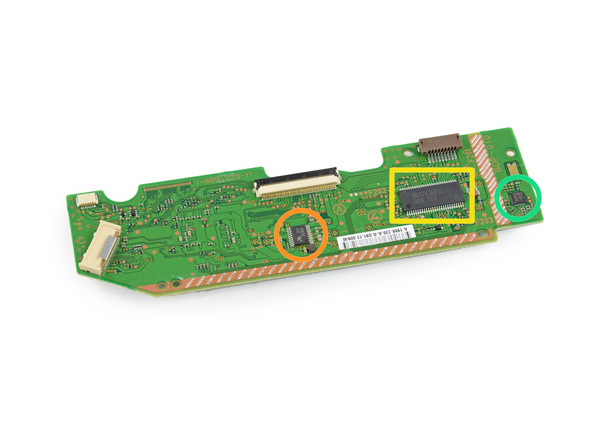

Чипы на плате:

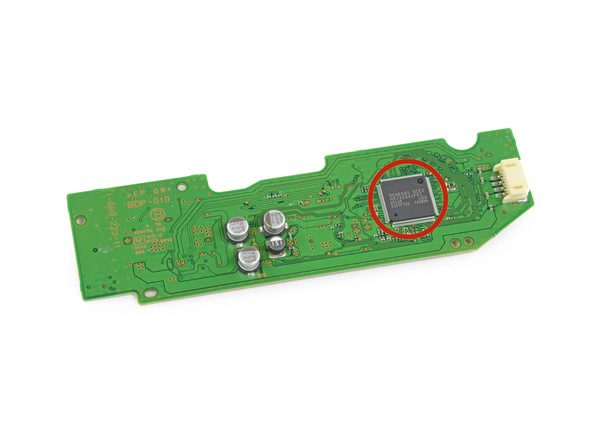

██ Renesas SCEI RJ832841FP1
██ Microchip Technology 312 3536A
██ BD7763EFV 325 T62
██ STM8ED 9H A07 VG MYS 331Z

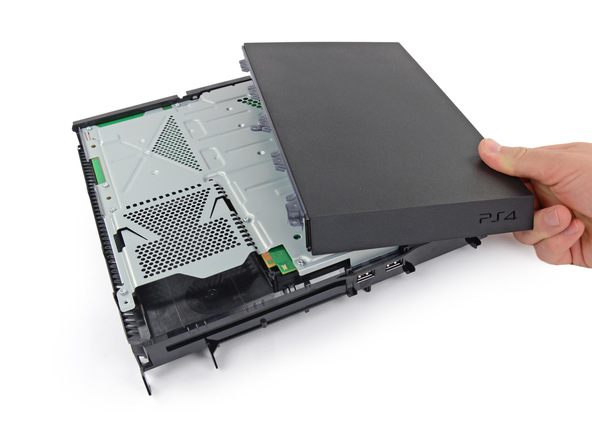

Продолжаем разбор, откручиваем винты и снимаем другую часть корпуса.

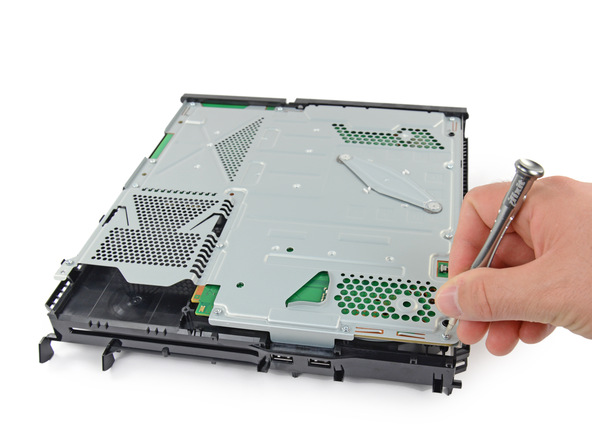

Снимаем металлический экран и видим воистину большую материнскую плату!

Компоненты на плате

██ SCEI (Sony Computer Entertainment, Inc.) CXD90026G SoC (включает AMD «Jaguar» Cores и AMD Radeon GPU)
██ Samsung K4G41325FC-HC03 4ГБ (512МБ) GDDR5 RAM (8 x 512МБ = 4ГБ)
██ SCEI CXD90025G второй, экономичный процессор для работы сети.
██ Samsung K4B2G1646E-BCK0 2ГБ DDR3 SDRAM
██ Macronix MX25L25635FMI 256МБ Serial Flash Memory
██ Marvell 88EC060-NN82 Ethernet контроллер
██ SCEI 1327KM44S

Компоненты на другой стороне платы

██ Genesys Logic GL3520 Концентратор USB 3.0
██ Samsung K4G41325FC-HC03 4ГБ (512МБ) GDDR5 RAM
██ International Rectifier 35858 N326P IC2X
██ Macronix 25L1006E CMOS Serial Flash Memory
██ 39A207 1328 E1 3FU


Снимаем металлические экраны с компонентов:

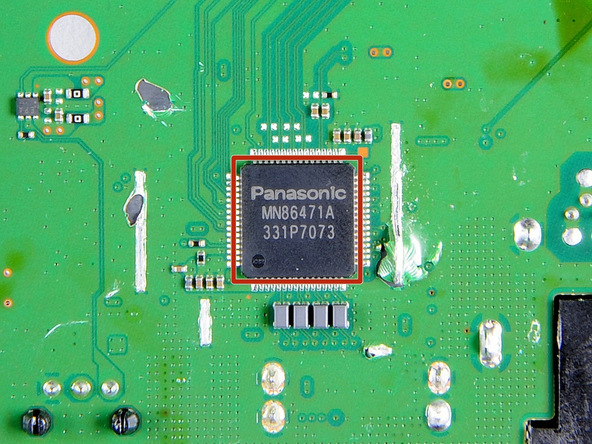

██ Panasonic MN86471A HDMI Communication LSI

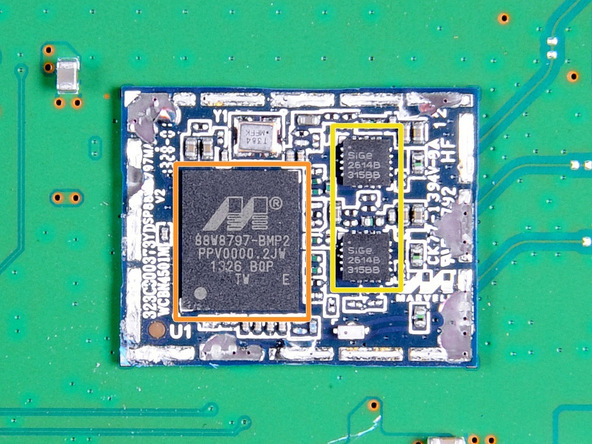

██ Marvell Wireless Avastar 88W8797 7 WLAN/Bluetooth/FM Single-Chip SoC
██ Skyworks 2614B 315BB

Будьте осторожны, когда будете снимать металлический корпус материнской платы, он очень острый!

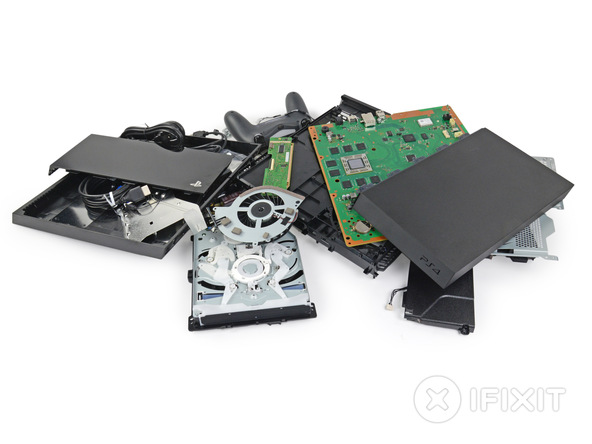

Полностью разобранная консоль.

В заключение, скажем, что Play Station получает оценку 8 из 10 (чем выше оценка, тем проще ремонт).
