Rust, Eclipse и STM32

в 20:56, , рубрики: eclipse, Rust, stm32, программирование микроконтроллеров

Для того, чтобы подружить между собой указанные в заголовке технологии нам понадобятся:

Идея состоит в том, чтобы с скомпилировать написанную на Rust программу в библиотеку, которую можно будет слинковать с помощью тулчейна для ARM.
В итоге мы сможем даже вполне комфортно дебажить смешанный код на Rust и С.

1. Генерация проекта на C

Воспользуемся для этого утилитой STM32CubeMX. Для демо-проекта нам понадобится:

  • SYS = Serial Wire (если у устройство подключено по SWD) либо JTAG
  • USART2 в конфигурации Asynchronous
  • Несколько пинов на одном порту в режиме GPIO_Output (назовем их LED_R, LED_G, LED_B)


Проверим настройки тактирования. Тут при желании можем указать тактирование от внешнего кварца и его частоту.

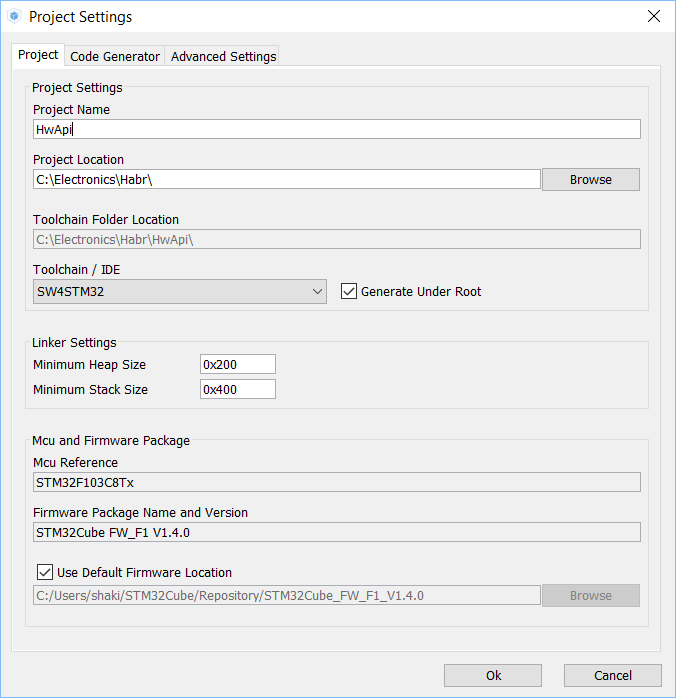

Сгенерируем проект. Назовем его “HwApi”, т.к. этот слой кода у нас будет представлять собой абстракцию над железом, который мы будем использовать при написании кода на Rust. В качестве IDE выбираем SW4STM32.


Если Workbench установлен, то можем открыть сгенерированный проект и проверить, что он успешно компилируется.


2. Создаем проект для свежей версии Eclipse

Хоть System Workbench и основан на Eclipse, нам придется создать новый проект в свежей мажорной версии Eclipse (Neon), т.к. RustDT несовместим с той версией Eclipse.
Также нам понадобится шаблон проекта, который устанавливается вместе с GNU ARM Eclipse Plugin.


Для того, чтобы успешно слинковать либу, сгенерированную rust компилятором, нам понадобится заранее установленная свежая версия GNU ARM Embedded Toolchain.


Начинаем процесс переноса проекта из System Workbench в Eclipse CDT. В интернете можно найти скрипты, которые этот процесс автоматизируют, но я буду это делать вручную, т.к. собираюсь переиспользовать HwApiLib в других проектах, изменяя только написанную на Rust часть кода.
Копируем следующие папки/файлы в новый проект:

  • Drivers
  • Inc
  • Src
  • startup
  • STM32F103C8Tx_FLASH.ld

Если Workbench установлен, то разворачиваем два окна настроек проектов (из старого и нового Eclipse) так, чтобы было удобно копировать значения из одного окна в другое. Окна немного отличаются, поэтому при копировании ориентируемся на флаги, которые указаны в скобках.
Если Workbench не установлен, можно просто скопировать настройки со скриншотов, приложенных ниже.

Копируем Defined Symbols:


Пути к папкам, содержащие *.h файлы:


На вкладке “Optimization” можно включить оптимизацию Optimize size(-Os).
Далее указываем, что нам нужны все предупреждения компилятора:


Указываем путь к скрипту линкера + отмечаем чекбокс для удаления из результата линковки неиспользуемых в коде секций:


На следующей вкладке важно отметить чекбокс “Use newlib-nano” и вручную указать флаг -specs=nosys.specs:


Указываем пути к папкам с файлами для компиляции:


Нажимаем Ок. После чего меняем расширение startup файла на заглавную .S, чтобы файл успешно подхватился компилятором. Проверяем, что проект компилируется.


Теперь нужно настроить дебаггер (Run — Debug Configurations — GDB OpenOCD Debugging). Создаем файл для OpenOCD с описанием железа, в котором будет запускаться программа (в моем случае файл называется STM32F103C8x_SWD.cfg):

source [find interface/stlink-v2.cfg]

set WORKAREASIZE 0x5000
transport select "hla_swd"
set CHIPNAME STM32F103C8Tx

source [find target/stm32f1x.cfg]

# use hardware reset, connect under reset
reset_config none

Если у вас используется другой микроконтроллер или другой способ подключения к нему, то корректный файл для OpenOCD можно сгенерировать в Workbench (с помощью Debugging options — Ac6).
В Config options указываем флаг -f и путь к созданному в предыдущем шаге файлу.


Жмем Debug. Проверяем, что дебаггер успешно залил код в микроконтроллер и началась отладка.


Пришло время создавать Rust проект.
Т.к. нам понадобятся инструкции компилятора, которые не поддерживаются в stable версии, нам нужно будет переключиться нам nightly версию компилятора, запустив в cmd следующие команды:

rustup update
rustup default nightly

Далее нужно получить текущую версию компилятора:
rustc -v --version


Затем склонировать себе исходники rust и переключится на коммит, который использовался для сборки этого компилятора (указан в commit-hash).

git clone git@github.com:rust-lang/rust.git
cd rust
git checkout cab4bff3de1a61472f3c2e7752ef54b87344d1c9

Следующим шагом скомпилируем необходимые нам библиотеки под ARM.
mkdir libs-arm
rustc -C opt-level=2 -Z no-landing-pads --target thumbv7m-none-eabi -g src/libcore/lib.rs --out-dir libs-arm --emit obj,link
rustc -C opt-level=2 -Z no-landing-pads --target thumbv7m-none-eabi -g src/liballoc/lib.rs --out-dir libs-arm -L libs-arm --emit obj,link
rustc -C opt-level=2 -Z no-landing-pads --target thumbv7m-none-eabi -g src/libstd_unicode/lib.rs --out-dir libs-arm -L libs-arm --emit obj,link
rustc -C opt-level=2 -Z no-landing-pads --target thumbv7m-none-eabi -g src/libcollections/lib.rs --out-dir libs-arm -L libs-arm --emit obj,link

В будущем, при каждом обновлении компилятора (rustup update) нужно будет переключаться на актуальную версию исходников и перекомпилировать библиотеки для ARM, иначе потеряется возможность дебажить код на rust.

Наконец-то можно приступить к создают Rust-проекта в eclipse.



Eclipse просит указать путь к компилятору, исходникам и утилитам для работы с rust-кодом.


Обычно эти компоненты можно найти в C:Users%username%.cargo.
Rust src — путь к папке src в исходниках, которые мы скачали ранее.

Теперь основной код:
lib.rs

#![feature(macro_reexport)]
#![feature(unboxed_closures)]
#![feature(lang_items, asm)]

#![no_std]
#![feature(alloc, collections)]

#![allow(dead_code)]
#![allow(non_snake_case)]


extern crate alloc;

pub mod runtime_support;
pub mod api;

#[macro_reexport(vec, format)]
pub extern crate collections;

use api::*;


#[no_mangle]
pub extern fn demo_main_loop() -> ! {
	let usart2 = Stm32Usart::new(Stm32UsartDevice::Usart2);

	loop {

		let u2_byte = usart2.try_read_byte();
		match u2_byte {
			Some(v) => {
				let c = v as char;
				 match c {
					'r' => { toggle_led(Stm32Led::Red); }
					'g' => { toggle_led(Stm32Led::Green); }
					'b' => { toggle_led(Stm32Led::Blue); }
					_ => { usart2.print("cmd not found"); }
				}
			}
			_ => {}
		}

		delay(1);
	}
}

api.rs — прослойка для интеграции между собой Rust и C кода

use collections::Vec;

extern {
	fn stm32_delay(millis: u32);
	fn usart2_send_string(str: *const u8, len: u16);
	fn usart2_send_byte(byte: u8);
	fn usart2_try_get_byte() -> i16;
	fn stm32_toggle_led(led: u8);
	fn stm32_enable_led(led: u8);
	fn stm32_disable_led(led: u8);
}

pub fn delay(millis: u32) {
	unsafe {
		stm32_delay(millis);
	}
}


#[derive(Copy, Clone)]
pub enum Stm32UsartDevice {
	Usart2
}

#[derive(Copy, Clone)]
pub struct Stm32Usart {
	device: Stm32UsartDevice
}


impl Stm32Usart {
	pub fn new(device: Stm32UsartDevice) -> Stm32Usart {
		Stm32Usart {
			device: device
		}
	}

	pub fn print(&self, str: &str) {
		let bytes = str.bytes().collect::<Vec<u8>>();
		self.print_bytes(bytes.as_slice());
	}

	pub fn print_bytes(&self, bytes: &[u8]) {
		unsafe {
			match self.device {
				Stm32UsartDevice::Usart2 => usart2_send_string(bytes.as_ptr(), bytes.len() as u16)
			}
		}
	}

	pub fn println(&self, str: &str) {
		self.print(str);
		self.print("rn");
	}

	pub fn send_byte(&self, byte: u8) {
		unsafe {
			match self.device {
				Stm32UsartDevice::Usart2 => usart2_send_byte(byte)
			}
		}
	}

	pub fn try_read_byte(&self) -> Option<u8> {
		unsafe {
			let r = usart2_try_get_byte();
			if r == -1 { return None; }
			return Some(r as u8);
		}
	}
}


pub enum Stm32Led {
	Red,
	Green,
	Blue,
	Orange
}

impl Stm32Led {
	fn to_api(&self) -> u8 {
		match *self {
			Stm32Led::Green => 2,
			Stm32Led::Blue => 3,
			Stm32Led::Red => 1,
			Stm32Led::Orange => 0
		}
	}
}

pub fn toggle_led(led: Stm32Led) {
	unsafe {
		stm32_toggle_led(led.to_api());
	}
}

pub fn enable_led(led: Stm32Led) {
	unsafe {
		stm32_enable_led(led.to_api());
	}
}

pub fn disable_led(led: Stm32Led) {
	unsafe {
		stm32_disable_led(led.to_api());
	}
}

runtime_support.rs — для поддержки низкоуровневых функций Rust

extern crate core;

/// Call the debugger and halts execution.
#[no_mangle]
pub extern "C" fn abort() -> ! {
    loop {}
}

#[cfg(not(test))]
#[inline(always)]
/// NOP instruction
pub fn nop() {
    unsafe {
        asm!("nop" :::: "volatile");
    }
}

#[cfg(test)]
/// NOP instruction (mock)
pub fn nop() {}

#[cfg(not(test))]
#[inline(always)]
/// WFI instruction
pub fn wfi() {
    unsafe {
        asm!("wfi" :::: "volatile");
    }
}

#[cfg(test)]
/// WFI instruction (mock)
pub fn wfi() {}

#[lang = "panic_fmt"]
fn panic_fmt(_: core::fmt::Arguments, _: &(&'static str, usize)) -> ! {
    loop {}
}

#[lang = "eh_personality"]
extern "C" fn eh_personality() {}


// Memory allocator support, via C's stdlib


#[repr(u8)]
#[allow(non_camel_case_types)]
pub enum c_void {
    __variant1,
    __variant2,
}

extern "C" {
    pub fn malloc(size: u32) -> *mut c_void;
    pub fn realloc(p: *mut c_void, size: u32) -> *mut c_void;
    pub fn free(p: *mut c_void);
}

#[no_mangle]
#[allow(unused_variables)]
pub unsafe extern "C" fn __rust_allocate(size: usize, align: usize) -> *mut u8 {
    malloc(size as u32) as *mut u8
}

#[no_mangle]
#[allow(unused_variables)]
pub unsafe extern "C" fn __rust_deallocate(ptr: *mut u8, old_size: usize, align: usize) {
    free(ptr as *mut c_void);
}

#[no_mangle]
#[allow(unused_variables)]
pub unsafe extern "C" fn __rust_reallocate(ptr: *mut u8,
                                           old_size: usize,
                                           size: usize,
                                           align: usize)
                                           -> *mut u8 {
    realloc(ptr as *mut c_void, size as u32) as *mut u8
}

Также в корне проекта необходимо создать файл конфигурации целевой платформы
thumbv7m-none-eabi.json
grossws подсказал, что теперь этот файл включен в компилятор и можно его не создавать.

{
    "arch": "arm",
    "cpu": "cortex-m3",
    "data-layout": "e-m:e-p:32:32-i1:8:32-i8:8:32-i16:16:32-i64:64-v128:64:128-a:0:32-n32-S64",
    "disable-redzone": true,
    "executables": true,
    "llvm-target": "thumbv7m-none-eabi",
    "morestack": false,
    "os": "none",
    "relocation-model": "static",
    "target-endian": "little",
    "target-pointer-width": "32"
}

Копируем в папку Rust проекта папку libs-arm содержащую скомпилированные для работы под ARM компоненты из стандартной библиотеки Rust.

Изменяем Debug target, так чтобы он запускал компиляцию с нужными нам параметрами
rustc -C opt-level=2 -Z no-landing-pads --target thumbv7m-none-eabi -g --crate-type lib -L libs-arm src/lib.rs --emit obj,link



Компилируем Rust-проект. В результате в папке проекта появится файл lib.o.

Теперь в С-проекте создаем файлы api.h/api.c, в которых объявляем и реализуем функции, которые используются в api.rs.

api.h

#ifndef SERIAL_DEMO_API_H_
#define SERIAL_DEMO_API_H_

#include "stm32f1xx_hal.h"

void stm32_delay(uint32_t milli);
void usart2_send_string(uint8_t* str, uint16_t len);
void usart2_send_byte(uint8_t byte);
int16_t usart2_try_get_byte(void);

void stm32_toggle_led(uint8_t led);
void stm32_enable_led(uint8_t led);
void stm32_disable_led(uint8_t led);

#endif

api.c

#include "api.h"
#include "stm32f1xx_hal.h"
#include "stm32f1xx_hal_uart.h"
#include "main.h"

void stm32_delay(uint32_t milli) {
	HAL_Delay(milli);
}


extern UART_HandleTypeDef huart2;

void usart2_send_string(uint8_t* str, uint16_t len) {
	HAL_UART_Transmit(&huart2, str, len, 1000);
}

void usart2_send_byte(uint8_t byte) {
	while (!(USART2->SR & UART_FLAG_TXE));
    USART2->DR = (byte & 0xFF);
}

int16_t usart2_try_get_byte(void) {
    volatile unsigned int vsr;
    vsr = USART2->SR;
    if (vsr & UART_FLAG_RXNE) {
    	USART2->SR &= ~(UART_FLAG_RXNE);
    	return (USART2->DR & 0x1FF);
    }

    return -1;
}

uint16_t stm32_led_to_pin(uint8_t led);

void stm32_toggle_led(uint8_t led) {
	HAL_GPIO_TogglePin(LED_R_GPIO_Port, stm32_led_to_pin(led));
}

void stm32_enable_led(uint8_t led) {
	HAL_GPIO_WritePin(LED_R_GPIO_Port, stm32_led_to_pin(led), GPIO_PIN_SET);
}

void stm32_disable_led(uint8_t led) {
	HAL_GPIO_WritePin(LED_R_GPIO_Port, stm32_led_to_pin(led), GPIO_PIN_RESET);
}

uint16_t stm32_led_to_pin(uint8_t led) {
	switch (led) {
		case 1:
			return LED_R_Pin;
		case 2:
			return LED_G_Pin;
		case 3:
			return LED_B_Pin;
		default:
			return LED_B_Pin;
	}
}

Добавляем вызов demo_main_loop() внутри функции main.

main.c

...
 /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
	  demo_main_loop();
  }
  /* USER CODE END 3 */
...

Осталось всё слинковать. Для этого открываем свойства проекта на C и укажем линковщику где взять недостающие obj файлы.


Компилируем. Бинарник сильно прибавил в весе, но все еще умещается в STM32F103C8.


Запускаем Debug и видим, что Eclipse без проблем переходит из C-кода в Rust.


В завершении статьи хочу выразить благодарность авторам следующих постов, без них я бы не осилил этот процесс:
www.hashmismatch.net/pragmatic-bare-metal-rust
spin.atomicobject.com/2015/02/20/rust-language-c-embedded
github.com/japaric/rust-cross

Статью писал с надеждой на то, что это послужит дополнительным шагом в появлении комьюнити разработчиков использующих Rust для программирования под микроконтроллеры, т.к. это действительно удобный и современный язык, несмотря на то, что у него довольно высокий порог вхождения.
