Почему нельзя ходить по крылу у края и угол атаки

в 7:00, , рубрики: авиация, Блог компании Туту.ру, пилотирование, самолёт, угол атаки, управление, Урбанизм

Этот случай рассказал мой отец. Он был авиационным инженером на заводе и отвечал за конечную сдачу изделия заказчику. Приземлялся истребитель, который буквально недавно выкатили из цеха окончательной сборки. Мягкое касание, штатная посадка. В общем, обычный испытательный полет. Ничего нового. Но пилот не улыбается, как обычно.

— Что такое, Женя? — спрашивает мой отец лётчика.
— Всё хорошо, Валер, но пока «неуд»: угол атаки врёт, и врёт намного. Я не подпишу акт приёмки.
— На сколько?
— Прямо намного.
— Хм… Будем посмотреть.

Как он мог это почувствовать? Каких-то 5–7 градусов. Неужели он так хорошо чувствует машину? В начале моей лётной карьеры этот вопрос меня затрагивал за живое, поэтому рассказ отца я слушал с особым интересом.

Бытовало мнение, что лётчик более гуманитарен, чем инженер. В среде инженеров, конечно. Поэтому словам лётчиков доверяли не всегда и старались проверять их очень тщательно. Однако тесная работа с лётчиками подсказывала, что, если они не уверены и говорят, что «что-то не так», то факт заслуживает внимания. Кроме того, именно среди лётчиков-испытателей многие пилоты знали матчасть не упрощённо, а вполне себе комплексно вплоть до агрегатов и принципиальных схем. И если инженер отвечал только за своё направление, например, инженер по радиооборудованию знал только радиооборудование, инженер по СД (специалист по планеру самолёта и двигателя) знал только двигатель, то лётчик знал всё.

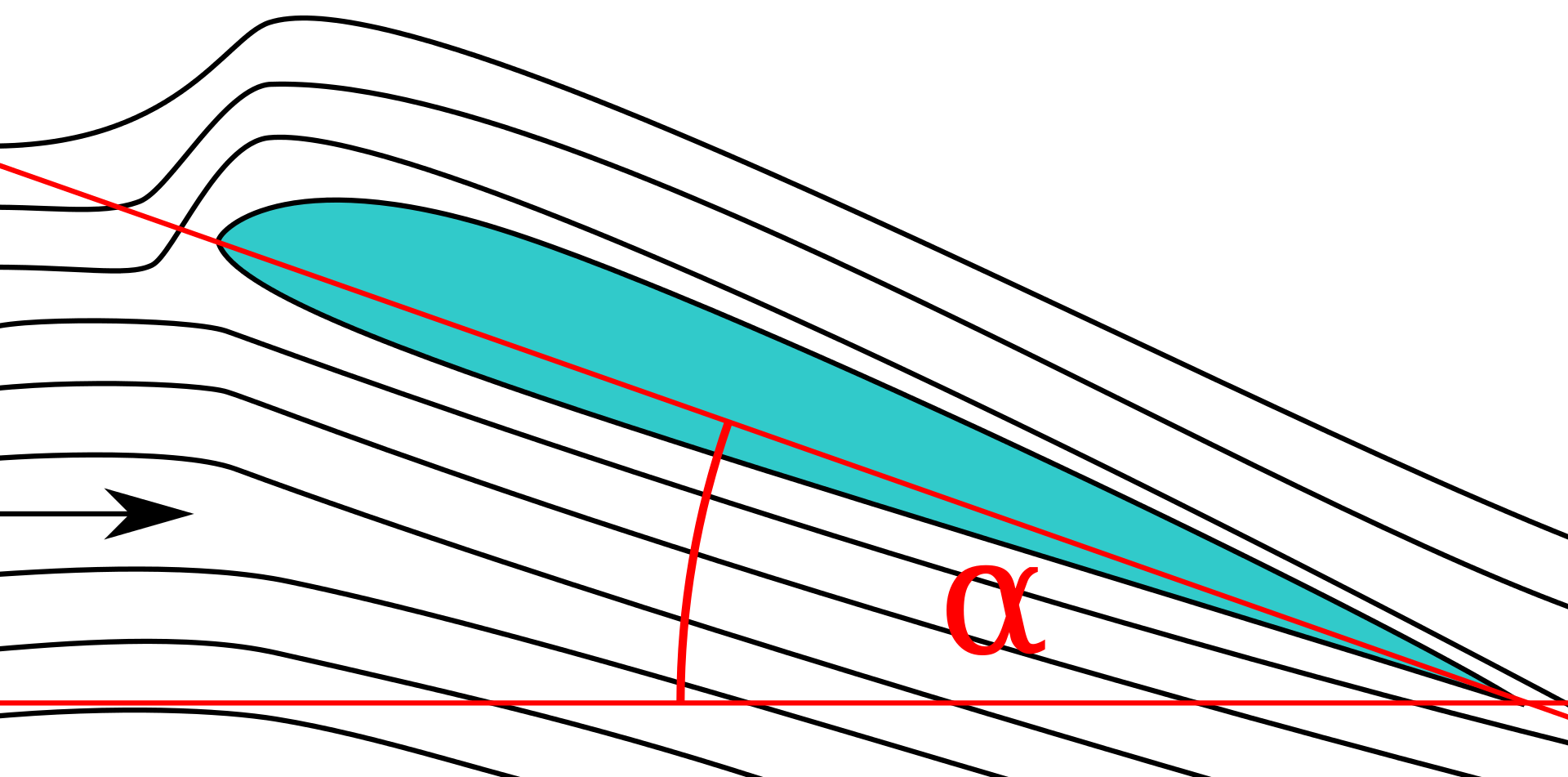

Прежде чем рассказывать дальше, давайте разберёмся, что такое вообще угол атаки по определению. Это угол между проекцией вектора скорости на ось асимметрии самолёта и продольной осью самолёта.

Почему нельзя ходить по крылу у края и угол атаки - 1

Важный параметр, по которому лётчики определяют, насколько самолёт устойчив в воздухе. То есть крыло, находясь в определённом положении при определённой скорости и с определённым весом, создаёт определённую подъёмную силу на крыле.

Но только до определённого момента, пока не происходит срыв потока с крыла. В кабине это чувствуется так: сначала — тряска штурвала (или самолёт иным способом сигнализирует о приближении к критическому углу), потом при превышении критического угла атаки происходит дальнейший срыв потока воздуха на крыле, резко теряется подъёмная сила, и наконец самолёт сваливается в штопор.

Как измерить угол атаки? Информацию об угле атаки лётчики считывают с УАСП. Автомат углов атаки и сигнализации перегрузок (АУАСП) — это элемент пилотажно-навигационного комплекса в самолёте, предназначенный для контроля текущего угла атаки и оповещения экипажа в случае выхода на близкий к критическому или критический угол атаки. Как мы уже говорили, опасность превышения допустимого значения угла атаки состоит в возможном срыве потока и последующем сваливании самолёта в штопор.

Принцип действия АУАСП основан на постоянном измерении текущего угла атаки, местного критического и перегрузки встроенными датчиками и их сравнении с предельно допустимыми на данном типе самолёта. В случае выхода на критический уровень срабатывает звуковая сигнализация, и загорается световое табло.

Другими словами, флюгарка от набегающего потока отклоняется и через систему специальных датчиков подаёт значение текущего угла атаки.

Это очень важный прибор. Даже братья Райт взяли его в полёт. Вообще у них он был единственным прибором. Не было указателя скорости или высоты, не было никакого авиагоризонта и даже компаса. Первый АУАСП выглядел, как бечёвка, привязанная к передней кромке крыла. Она показывала первым пилотам угол атаки самолёта, и уже по нему они судили о скорости полёта!

Итак, теперь вы понимаете, почему 5–7 градусов угла атаки — это «неуд» по приёмке.

Первым делом на заводе были перепроверены журналы проверочной аппаратуры. Все параметры согласно записям — в норме.

Cамолёт закатили в ангар и, как больного пациента в реанимации, подключили к стенду.

Проверка происходила следующим способом. К стенду подключили самолёт и вручную отклоняли флюгарку. Стенд не зафиксировал ложной информации. Отклонили на 5 градусов — 5 градусов прописалось на стенде, отклонили на 10 градусов — прописалось 10. Все параметры были в норме.

Хм… ну ладно. Опять самолёт выкатили на испытания. Опять полёт. Опять лётчик-испытатель не подписывает акт проверки. Угол атаки врёт, и врёт прилично. Данную процедуру проделывали несколько раз. Несколько раз самолёт поднимали в воздух, и каждый раз лётчик подтверждал дефект, каждый раз десятки авиаспециалистов искали дефект на земле, который не подтверждался. Топливо, аэродромные службы, ресурс двигателя, трудочасы авиаинженеров — это всё расходы, которые нёс завод при испытании только что произведённой машины, и если вы думаете, что в Советском Союзе никто не считал подобных затрат, то ошибаетесь.

— Женя, не дури, самолёт исправен, подписывай, — давили на лётчика и отец, и заводское начальство.

Но Женя не соглашался.

— Не подпишу, ребята, я лучше себе «руку сломаю»…

Шло время, лётчик не подписывал, самолёт на земле исправен, производственные показатели падали, что предвещало проблемы уже на уровне Министерства авиационной промышленности. Решили «увеличить угол атаки» — надавить на лётчика «тяжёлой артиллерией», но в самый ответственный момент, когда давить стали уж очень авторитетные люди, он «сукин сын», взял и ушёл на больничный. Из столицы нашей родины Москвы был вызван «альтернативный» лётчик-испытатель, который вновь подтвердил дефект!

Опустим в нашем повествовании споры и ругань, приёмы психологического давления на личность между разработчиком и заказчиком, опустим и способы поиска причины, но дефект всё-таки был выявлен! Всё было просто: какой-то техник, обслуживавший самолёт, находясь на стремянке или в каком-то другом положении, наступил на эту флюгарку и просто немного её деформировал.

Вообще, конечно, по крылу ходить можно. Оно очень прочное, оно целый самолёт на себе несёт и испытывает огромные нагрузки — куда большие, чем вес пары-тройки человек, пытающихся его обслужить. Но не везде! Зоны, куда нельзя заступать, отмечены специальными обозначениями. Причём не из-за прочностных показателей, а как раз из-за близости к разным датчикам и по другим причинам (хотя на некоторых самолётах и из-за прочности).

Вмятина была незаметна глазу, но она таки создавала другой профиль обтекания этой флюгарки воздухом. То есть, когда её отклоняли рукой на земле, всё было в норме, но в воздухе от набегавшего потока угол отклонения был другим — нерасчётным. Вот и весь ответ. А лётчики-испытатели «просто чувствовали» эту разницу!

Как? — задавал я себе вопрос. Задницей, отвечали лётчики. На самом деле ответ прост: в горизонтальном полёте угол атаки равняется тангажу. Это реально просто.

Тангаж — это угол между горизонтом и строительной осью самолёта. Положительный тангаж с увеличением угла (подъём носа) — кабрирование, штурвал на себя; отрицательный с уменьшением угла (опускание носа) — пикирование, штурвал от себя. Измеряется в градусах, индуцируется на КПП командно-пилотажным прибором. Его не чувствуют… Это величина вполне физическая, которую смотрят на КПП.

Шло время, я начал летать, тесная связь между скоростью, углом атаки и тангажом ощущалась всё яснее уже на практике. Однако каково было моё удивление, когда я начал знакомиться с иностранной техникой! На иномарках последнего поколения нет УАСП или его аналога. До сих пор многих лётчиков, переучивающихся с отечественной техники, этот факт не то что удивляет — он их потрясает.

— Почему? — спрашивал я.
— А зачем? — отвечали мне. — Есть скорость, пилотируй по скорости.
— А если её нет?
— Кого нет?
— Скорости.
— Это как так?
— Ну как? Вот так: не показывает по каким-то причинам скорость.

Для этого есть memory actions. Тот самый отказ прописан в специальной книжке, где определены все действия при этом отказе, которые мы должны помнить наизусть. Отключаем автопилот, отключаем автомат тяги (автомат, который отвечает за режим работы двигателя и соответственно за выдерживание скорости), отключаем флайт директора (это планки на командно-пилотажном приборе, которые подсказывают пилоту, какие надо выдерживать тангаж и крен, чтобы поддерживать заданный режим полёта) и устанавливаем определённые обороты двигателя при определённой механизации крыла. И всё — летим.

Опа-а-а… А на советской технике это как будто само собой разумеется. Далее я предвижу горячие споры на эту тему. Это здорово, что это прописано в специальной книге, и не просто прописано, а ещё и включено в список отказов, которые надо знать наизусть.

На первый взгляд кажется: всё просто. На самом деле простой вопрос об угле атаки вызывает много споров среди инженеров и лётчиков, нужен ли он.

Ещё наши посты про авиацию: зачем конкретно обливают самолёт перед вылетом, и что будет, если этого не делать, как работает бизнес-авиация в России, инфраструктура FBO Шереметьево, грузовой рейс, подготовка к полёту для пилотов, история бортового питания и наш рейтинг «самых вкусных» авиакомпаний, по каким правилам летит самолёт в России, безопасность авиаперелётов.

Автор: Константин
