Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

в 4:55, , рубрики: iptv, mikrotik, wi-fi, билайн, Песочница, Сетевое оборудование, метки: , , ,

Будучи абонентом Домашнего Интернет+ТВ от Билайн волей-неволей читаешь профильные форумы, видишь проблемы абонентов и пр. И вот среди этих «плачей Ярославны» определенно вырисовывается одна задача, которую либо никому не удалось осуществить, либо через костыли с обрезанным функционалом. А именно — передача IPTV на приставку через Wi-Fi. И вот недавно ко мне обратились за помощью именно с таким вопросом. Так как наш человек сначала делает, а потом думает, то ремонт в новой квартирке уже сделан, кабель каналов нет, RJ-45 розеток нет, красоту и эстетику портить никто не будет, а смотреть ТВ от Билайн на кухне хочется.

Что же делать?
Вырисовываются следующие задачи:
1) Выпустить все клиентские устройства (ноутбуки, компьютеры, планшеты и пр.) в интернет через Wi-Fi
2) На кухонный телевизор поставить арендованную у компании Билайн IPTV приставку и сделать так, чтобы она работала, с сохранением всего функционала.
Ну если первый пункт сложностей не вызывает, то второй заставляет задуматься.
Поскольку я являюсь приверженцем и давним пользователем продукции компании Mikrotik, то было принято решать возникшую проблему на оборудовании данного вендора. К тому же имеющийся сертификат MTCNA придавал сил и убеждал, что «не так страшен чёрт, как его малюют».
Итак, напомню принцип подключения абонентов Билайн к сети интернет.
Клиентское оборудование получает от DHCP-сервера «серый» адрес из подсети 10.0.0.0/8, что дает доступ к локальным ресурсам, L2TP-BRAS'ам, ну и собственно тут же бродит multicast нашего IPTV. Чтобы получить доступ непосредственно уже в саму сеть Интернет необходимо авторизоваться по L2TP-соединению по адресу tp.internet.beeline.ru. Данная схема в терминологии некоторых производителей домашних роутеров называется Russian Dual Access.
Выбор пал на маршрутизаторы RB/751G-2HnD.
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik
Их характеристики:

— ОЗУ: 64MB DDR SDRAM
— Процессор: Atheros AR7241 400MHz CPU
— Жесткий диск: 64MB onboard NAND storage chip
— Частота: 2.4 ГГц
— Ethernet: 5 независимых портов 10/100/1000
— USB: 1 порт 2.0
— Питание: через ethernet-порт 1 8-30V DC, через джек 8-30V DC (БП в комплекте)
— Чувствительность: 802.11g: -96dBm @ 6Mbit/s to -81dBm @ 54Mbit/s, 802.11n: –96 dBm @ MCS0 to –78 dBm @ MCS7
— Усиление мощности: 802.11g: 30dBm @ 6Mbps to 27dBm @ 54 Mbps, 802.11n: 30dBm @ MCS0 to 26dBm @ MCS7
— мощность встроенного радиомодуля: 1W
— коэффициент усиления встроенных антенн: 2.5dBi
— Энергопотребление: до 7W
— ОС: RouterOS, уровень 4

Я не буду подробно описывать где найти winbox, что это и как им пользоваться. Этой информации очень много на просторах сети. Поэтому описывать буду тезисно, но с пояснениями.
На момент написания статьи версия ПО 5.24. Качаем ее здесь download2.mikrotik.com/routeros/5.24/routeros-mipsbe-5.24.npk закидываем в Files и перезагружаем роутер. На втором проделываем тоже самое.
Итак, определим для себя что R1 это будет роутер, куда приходит кабель от нашего провайдера, а R2 – это этакий Wi-Fi приемник для IPTV-приставки. Дефолтная конфигурация устройств предлагает нам DHCP-клиент на порту eth-1, а порты eth2-eth5 объединены в switch, плюс bridge к eth2 для wi-fi (wlan2) с dhcp-сервером в диапазоне 192.168.88.0/24.

Итак, настройка роутера R1

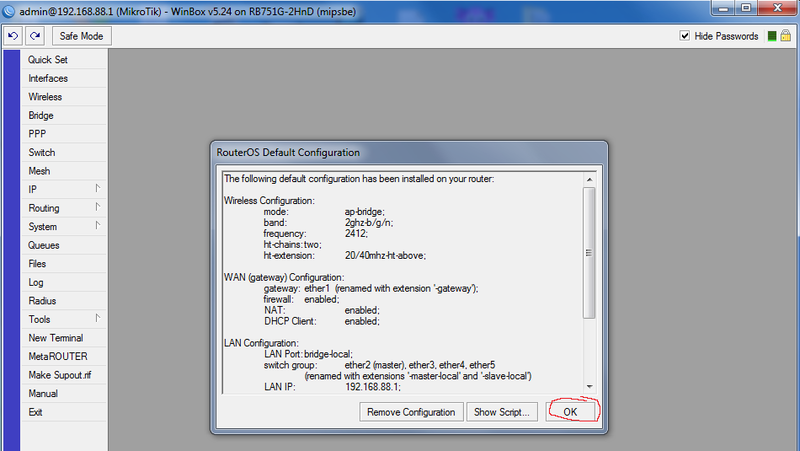

Подключаем к роутеру R1 кабель от билайна в eth1, а компьютер в eth2 и запускаем winbox. Соединяемся с 192.168.88.1 с логином admin и пустым паролем. В окне RouterOS Default Configuration жмем ОК.
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

Поскольку RouterOS не умеет в полях Connect-to использовать dns-имена, то предварительно, воткнув билайновский кабель в компьютер определяем адрес tp.internet.beeline.ru. В моем случае он оказался 10.255.255.239

/interface l2tp-client
add add-default-route=yes allow=pap,chap,mschap1,mschap2 connect-to=
    10.255.255.239 dial-on-demand=no disabled=no max-mru=1460 max-mtu=1460
    mrru=disabled name=l2tp-out1 password=password profile=
    default-encryption user=login

(в сети можно найти скрипты, которые будут сами определять текущий адрес браса tp.internet.beeline.ru и подставлять его в поле Connect-to. т.к. провайдер использует round-robin dns для определения менее загруженного браса)

Далее настраиваем два правила NAT. Одно для локальной сети, другое для интернета.
Заходим в IP-Firewall-NAT, удаляем правило default configuration, и создаем свои.

/ip firewall nat
add action=masquerade chain=srcnat disabled=no dst-address=10.0.0.0/8
    out-interface=ether1-gateway
add action=masquerade chain=srcnat disabled=no dst-address=!10.0.0.0/8
    out-interface=l2tp-out1

Проверяем оба правила:
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

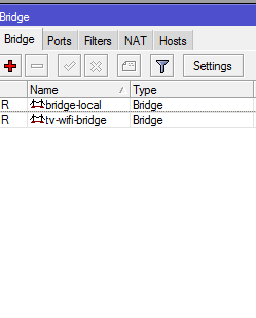

Следующим шагом убираем членство wlan1 в бридже c ether2 и включаем его в бридж к ether1. Для этого открываем Bridge, создаем новый мост с именем, например, tv-wifi-bridge, а на вкладке Ports добавляем к нему интерфейсы wlan1 и ether1-gateway.
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

/interface bridge
add admin-mac=D4:CA:6D:20:E2:49 ageing-time=5m arp=enabled auto-mac=no
    disabled=no forward-delay=15s l2mtu=1598 max-message-age=20s mtu=1500 name=
    bridge-local priority=0x8000 protocol-mode=rstp transmit-hold-count=6
add admin-mac=00:00:00:00:00:00 ageing-time=5m arp=enabled auto-mac=yes
    disabled=no forward-delay=15s l2mtu=1598 max-message-age=20s mtu=1500 name=
    tv-wifi-bridge priority=0x8000 protocol-mode=none transmit-hold-count=6
/interface bridge port
add bridge=bridge-local disabled=no edge=auto external-fdb=auto horizon=none
    interface=ether2-master-local path-cost=10 point-to-point=auto priority=
    0x80
add bridge=tv-wifi-bridge disabled=no edge=auto external-fdb=auto horizon=none
    interface=wlan1 path-cost=10 point-to-point=auto priority=0x80
add bridge=tv-wifi-bridge disabled=no edge=auto external-fdb=auto horizon=none
    interface=ether1-gateway path-cost=10 point-to-point=auto priority=0x80

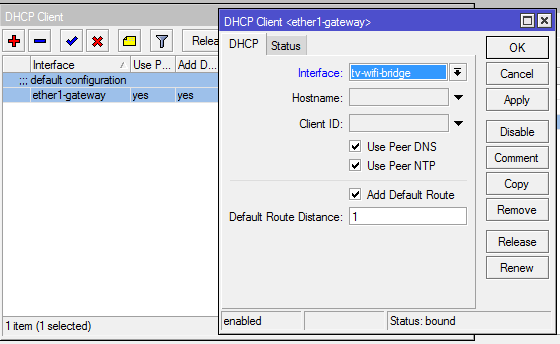

Т.к. Iptv приставка тоже получает свой адрес от dhcp провайдера, то нам требуется изменить интерфейс dhcp-клиента. Если помните, то он назначен только на ether1. Переназначаем его на Bridge tv-wifi-bridge.
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

/ip dhcp-client
add add-default-route=yes comment="default configuration"
    default-route-distance=1 disabled=no interface=tv-wifi-
    use-peer-dns=yes use-peer-ntp=yes

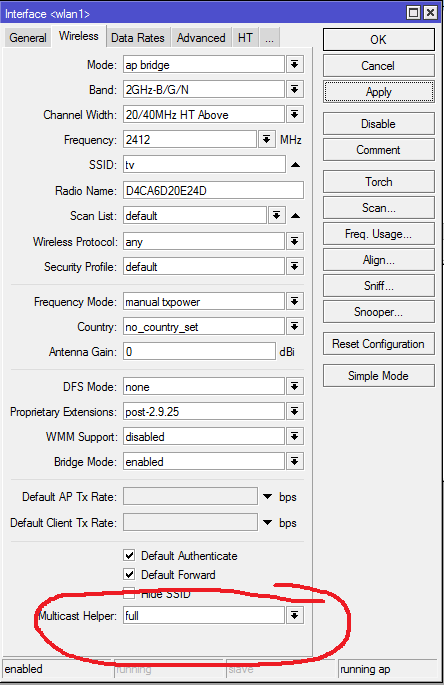

Теперь пришло время настраивать беспроводную часть нашей затеи. В первую очередь подготовим точку доступа именно для iptv приставки. Здесь нет ничего необычного, типовая настройка, за исключением самого важного пункта. Это Multicast Helper. Он должен стоять в положении full.
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

/interface wireless
set 0 adaptive-noise-immunity=none allow-sharedkey=no antenna-gain=0 antenna-mode=
    ant-a area="" arp=enabled band=2ghz-b/g/n basic-rates-a/g=6Mbps basic-rates-b=
    1Mbps bridge-mode=enabled channel-width=20/40mhz-ht-above compression=no
    country=no_country_set default-ap-tx-limit=0 default-authentication=yes
    default-client-tx-limit=0 default-forwarding=yes dfs-mode=none
    disable-running-check=no disabled=no disconnect-timeout=3s distance=indoors
    frame-lifetime=0 frequency=2412 frequency-mode=manual-txpower frequency-offset=0
    hide-ssid=no ht-ampdu-priorities=0 ht-amsdu-limit=8192 ht-amsdu-threshold=8192
    ht-basic-mcs=mcs-0,mcs-1,mcs-2,mcs-3,mcs-4,mcs-5,mcs-6,mcs-7 ht-guard-interval=
    any ht-rxchains=0,1 ht-supported-mcs="mcs-0,mcs-1,mcs-2,mcs-3,mcs-4,mcs-5,mcs-6,m
    cs-7,mcs-8,mcs-9,mcs-10,mcs-11,mcs-12,mcs-13,mcs-14,mcs-15,mcs-16,mcs-17,mcs-18,m
    cs-19,mcs-20,mcs-21,mcs-22,mcs-23" ht-txchains=0,1 hw-fragmentation-threshold=
    disabled hw-protection-mode=none hw-protection-threshold=0 hw-retries=7 l2mtu=
    2290 mac-address=D4:CA:6D:20:E2:4D max-station-count=2007 mode=ap-bridge mtu=
    1500 multicast-helper=full name=wlan1 noise-floor-threshold=default
    nv2-cell-radius=30 nv2-noise-floor-offset=default nv2-preshared-key="" nv2-qos=
    default nv2-queue-count=2 nv2-security=disabled on-fail-retry-time=100ms
    periodic-calibration=default periodic-calibration-interval=60 preamble-mode=both
    proprietary-extensions=post-2.9.25 radio-name=D4CA6D20E24D rate-selection=
    advanced rate-set=default scan-list=default security-profile=default ssid=tv
    station-bridge-clone-mac=00:00:00:00:00:00 supported-rates-a/g=
    6Mbps,9Mbps,12Mbps,18Mbps,24Mbps,36Mbps,48Mbps,54Mbps supported-rates-b=
    1Mbps,2Mbps,5.5Mbps,11Mbps tdma-period-size=2 tx-power-mode=default
    update-stats-interval=disabled wds-cost-range=50-150 wds-default-bridge=none
    wds-default-cost=100 wds-ignore-ssid=no wds-mode=disabled wireless-protocol=any
    wmm-support=disabled

Шифрование настраиваете по своему вкусу через Security Profiles, останавливаться на этом я не стану.

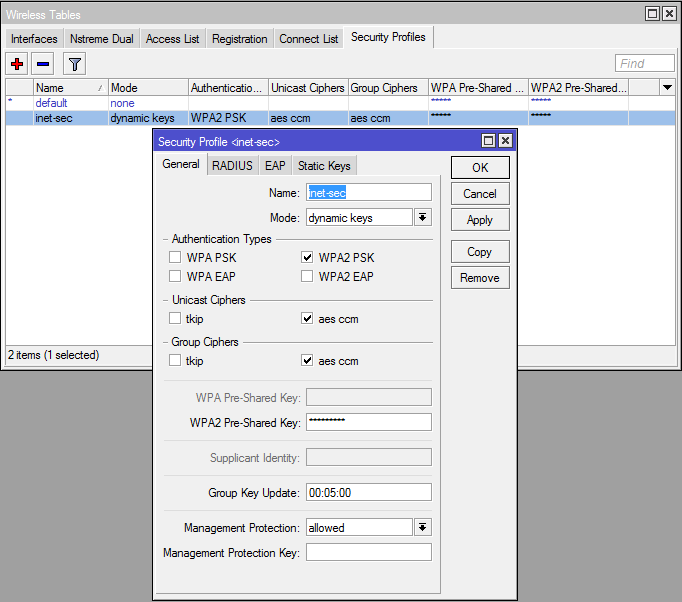

Теперь создаем виртуальную точку доступа, через которую будут попадать в интернет все наши остальные железки (телефоны, планшеты, ноутбуки и пр.). Но сначала добавьте еще один security-profile, чтобы не запутаться.
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

/interface wireless security-profiles
add authentication-types=wpa2-psk eap-methods="" group-ciphers=aes-ccm
    group-key-update=5m interim-update=0s management-protection=allowed
    management-protection-key="" mode=dynamic-keys name=inet-sec
    radius-eap-accounting=no radius-mac-accounting=no
    radius-mac-authentication=no radius-mac-caching=disabled
    radius-mac-format=XX:XX:XX:XX:XX:XX radius-mac-mode=as-username
    static-algo-0=none static-algo-1=none static-algo-2=none static-algo-3=
    none static-key-0="" static-key-1="" static-key-2="" static-key-3=""
    static-sta-private-algo=none static-sta-private-key=""
    static-transmit-key=key-0 supplicant-identity="" tls-certificate=none
    tls-mode=no-certificates unicast-ciphers=aes-ccm wpa-pre-shared-key=""
    wpa2-pre-shared-key=blablabla

Ну и сама VirtualAP
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

/interface wireless
add area="" arp=enabled bridge-mode=enabled default-ap-tx-limit=0
    default-authentication=yes default-client-tx-limit=0 default-forwarding=yes
    disable-running-check=no disabled=no hide-ssid=no l2mtu=2290 mac-address=
    D6:CA:6D:20:E2:4D master-interface=wlan1 max-station-count=2007 mtu=1500
    multicast-helper=default name=wlan2 proprietary-extensions=post-2.9.25
    security-profile=inet-sec ssid=Inet update-stats-interval=disabled
    wds-cost-range=0 wds-default-bridge=none wds-default-cost=0 wds-ignore-ssid=no
    wds-mode=disabled wmm-support=disabled

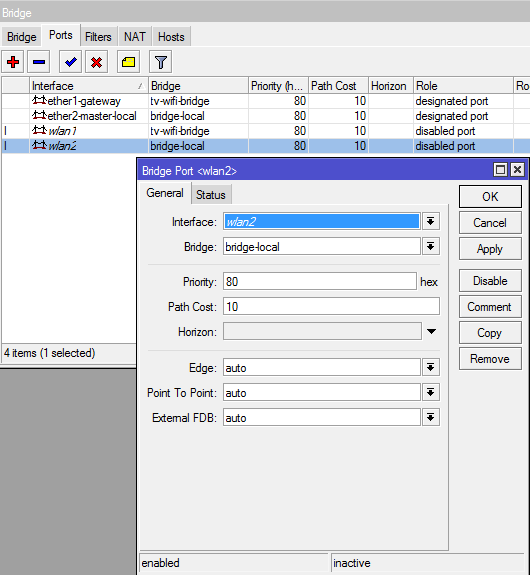

И добавляем полученный wlan2 в бридж к ether2
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

/interface bridge
add bridge=bridge-local disabled=no edge=auto external-fdb=auto horizon=none
    interface=wlan2 path-cost=10 point-to-point=auto priority=0x80

На этом настройки роутера R1 закончены. Проводные девайсы выходит в интернет через порты 2-5, беспроводные через точку доступа wlan2 с SSID “Inet”

Настройка роутера R2

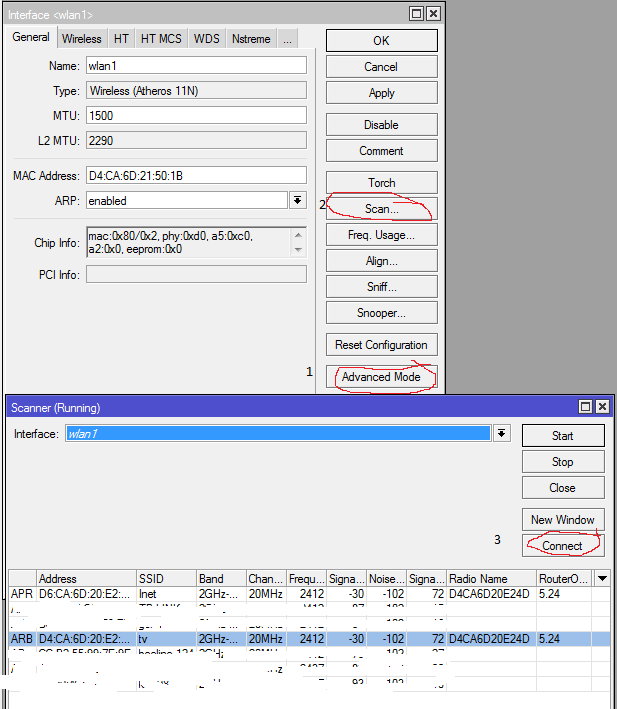

Настройка данного роутера вообще банальна. Т.к. Имея дефолтную конфигурацию, нам необходимо всего лишь выполнить сканирование эфира, найти точку с ssid “tv” и нажать кнопку Connect. Если вы используете шифрование, то сделать соответствующие поправки в Security profiles. После этого необходимо ether2 убрать из бриджа, а вместо него добавить ehter1. Осторожно! После этого вы потеряете соединение с роутером и winbox закроется.

Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

Включаем приставку в порт eth1 и всё готово.

Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik
Настройка IPTV Билайн через WiFi с использовнием роутеров Mikrotik

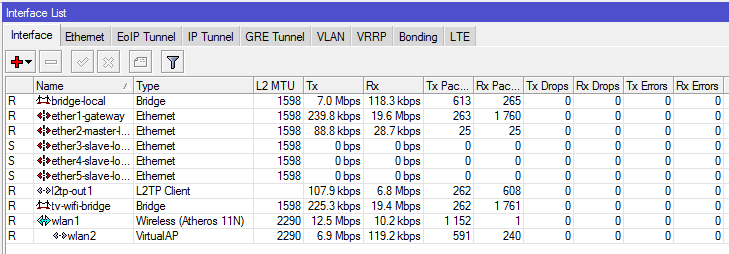

Здесь видим записывающийся канал 1HD и одновременную закачку файла. Правда, по такой схеме мне не удалось из VirtualAP выжать больше 7-8 Мегабит.
Загрузка процессора роутера, использующегося как точка доступа при такой картине не превышала 34-37% Скорость переключения каналов на глаз не отличается от кабельного подключения.
Во время экспериментов пробовал пустить через IGMP – proxy. Вроде и работает, но HD-каналы фризятся, ввод pin-кодов не работает, запись не работает.
Также был испробован метод, когда физический AP использовался для интернета, а VirtualAP для телевидения. В данном случае скорость передачи составляла не больше 1Мбит, что естественно недопустимо мало для просмотра ТВ. Вместо видеоряда были стоп-кадры, сменяющие друг друга раз в 30 секунд.
На этом эксперимент считаю удачным и оконченным. Имеется широкий простор для дальнейшего тюнинга. Готов ответить на все вопросы. Спасибо за внимание.
