Как мы отказались от нейросетей, а затем вернули их в прогноз осадков Яндекс.Погоды

в 5:11, , рубрики: Блог компании Яндекс, Геоинформационные сервисы, Исследования и прогнозы в IT, команда яндекс.погоды, математика, машинное обучение, наукастинг, нейронные сети, осадки, погода, прогноз погоды, прогнозирование, радарные системы, яндекс.погода

Мы уже рассказывали, как Яндекс.Погода делает сверхкраткосрочный прогноз осадков по метеорологическим радарам и спутниковым наблюдениям. Сегодня расскажем, как нам удалось поднять качество такого прогноза за счет внедрения нейросетевых подходов и почему мы уже отказывались от них в прошлом. А ещё вы узнаете, как мы улучшали визуальное восприятие самой карты на границе радарных и спутниковых наблюдений.

И снова про наукастинг

Когда мы говорим о прогнозе погоды, то чаще всего подразумеваем температуру и осадки, например, на завтра или ближайшие выходные. В этом случае хватает традиционных погодных трендов. Но если вы идёте обедать на улицу или на прогулку с ребёнком и при этом не хотите попасть под дождь, то важно знать точный момент начала дождя в течение ближайшего получаса. В таких ситуациях приходит на помощь наша карта осадков aka nowcasting.

Как мы отказались от нейросетей, а затем вернули их в прогноз осадков Яндекс.Погоды - 1

Рисунок 1. Карта осадков Яндекс.Погоды

Nowcasting — это сверхкраткосрочный прогноз погоды (до 2–6 часов) с шагом в 5–15 минут, предсказывающий поведение погодных явлений с коротким жизненным циклом. Такой прогноз в той или иной степени сводится к задаче экстраполяции наблюдаемых метеорологических явлений, так как настоящие тяжёлые физические модели для него менее приспособлены и не могут оперативно учитывать быстро меняющие условия.

Раз мы говорим о карте осадков, нам интересен источник данных об областях скопления влаги в воздухе, обладающий относительно высокой частотой обновления. Лучше всего для этого подходят метеорологические радары, предоставляющие такую информацию напрямую в виде изображений, и геостационарные спутники, снимки с которых надо предварительно обработать.

Как решать

Если исходить из того, что наукастинг сводится к задаче экстраполяции (рисунок 2), то формальное определение будет выглядеть так:

$p(x_{t+1...t+k} | x_{1..t})=prod_{i=1}^{k}{p(x_{t+i} | x_{1..t+i-1})}$

где $x$ — кадр с метеорологического радара и/или спутника, $t$ — количество кадров, на основе которых делается предсказание, $k$ — количество предсказываемых кадров. При этом можно интерпретировать кадр как обычную картинку и свести задачу к работе с видеоизображением.

Как мы отказались от нейросетей, а затем вернули их в прогноз осадков Яндекс.Погоды - 6

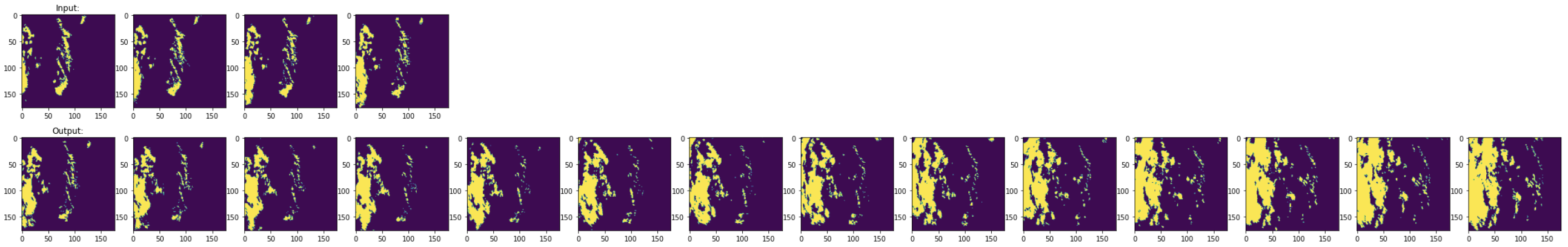

Рисунок 2. Пример изображений с метеорологического радара. Вверху: пример входных кадров для модели. Внизу: ожидаемые кадры во время предсказания. Здесь $t=14$, а $k=14$

Мы предсказываем на два часа вперёд с шагом 10 минут. Это 12 кадров плюс ещё несколько про запас на случай перебоя в поставке данных с радара.

Чаще всего решение такой задачи сводится либо к применению алгоритмов optical flow (1, 2, 3), либо к нейросетевым методам (1, 2, 3, 4, 5, 6). Долгое время в продакшене у нас работал алгоритм на основе optical flow, который мы смогли натюнить таким образом, что он побил по метрикам нашу предыдущую нейросетевую архитектуру. Далее расскажем о том, как мы наконец обошли optical flow и сделали более качественный прогноз с использованием нейросетей.

Архитектура сети

За основу мы взяли архитектуру PredRNN++ [Wang et al.; ICML '18]. Главное нововведение статьи – модификация классической ConvLSTM-ячейки. Авторы добавили вход для пространственной памяти (обозначение $M$ в статье) и расширили output gate, чтобы научиться её учитывать (рисунок 3). Утверждается, что это помогает лучше запоминать пространственные изменения в последовательности кадров видеоряда.

Как мы отказались от нейросетей, а затем вернули их в прогноз осадков Яндекс.Погоды - 10

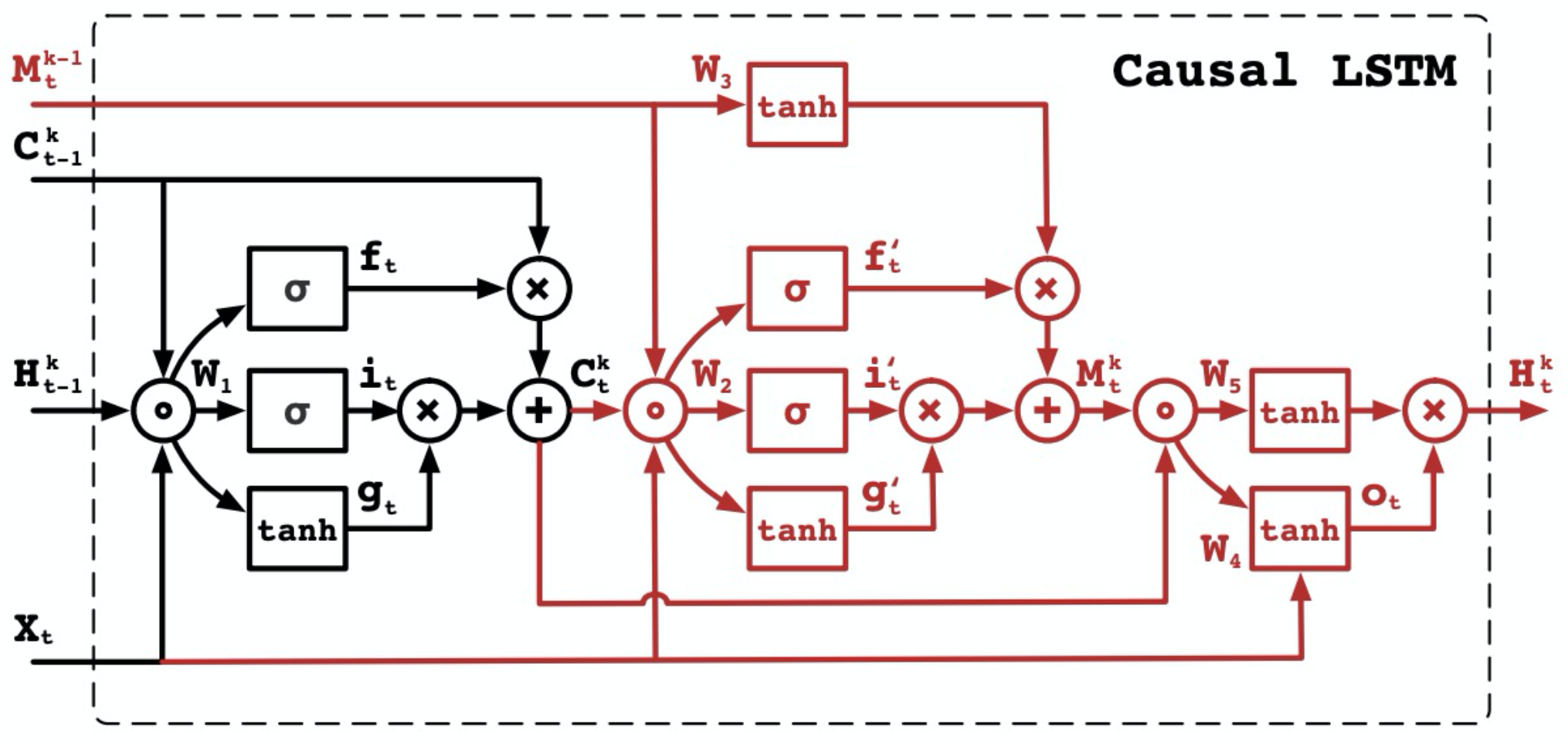

Рисунок 3. Архитектура рекуррентной ячейки Causal LSTM. Красным цветом выделено отличие от ConvLSTM. (Источник)

При решении задачи мы перешли от распространённой регрессии интенсивности осадков в мм/ч для отдельного пикселя к предсказанию областей осадков и их типа (слабые, сильные или очень сильные), что эквивалентно задаче сегментации изображения на три класса. Только для изображений из будущего, которые мы пока не знаем. В качестве функции потерь использовали ставшую классической сумму кросс-энтропии и dice:

$mathcal{L}(y, hat{y})=mathbb{E} left [1 - frac{2yhat{y} + 1}{y + hat{y} + 1} - yloghat{y} - (1 - y)log(1 - hat{y}) right ] to min$

где $y$ — пример из обучающей выборки, а $hat{y}$ — предсказанное значение.

Результаты

При сравнении новой модели с предыдущей мы смотрели как на стандартные метрики для задач сегментации и классификации (F1, IoU), так и специально построили метрики, которые отражают пользовательское ощущение прогноза (например, доля идеальных прогнозов). Это помогло улучшить в том числе и то, что видят в прогнозе наши пользователи, и как они получают информацию из него. Ниже приведена таблица с изменениями по сравнению с решением на базе optical flow:

Метрика Изменение, %
F1, среднее за 2 часа +7,6
IoU, первый. шаг +3,5
IoU, второй шаг +6,1
Доля идеальных прогнозов +2,2
Доля точно предсказанных случаев начала дождя +6,0

Если F1 и IoU — широко известные метрики, то на двух последних стоит задержаться, так как именно они характеризуют пользовательское восприятие прогноза. Доля точно предсказанных случаев начала дождя — это отношение количества правильно предсказанных случаев начала первого дождя на рассматриваемом окне в два часа ко всем случаям начала первого дождя на двухчасовых окнах. А доля идеальных прогнозов показывает, какая часть двухчасовых последовательностей предсказана без ошибки на каком-либо шаге. Таким образом, эти метрики позволяют нам оценить пользовательский опыт использования наукастинга.

Также посмотрим на зависимость метрик от дальности прогноза:

Как мы отказались от нейросетей, а затем вернули их в прогноз осадков Яндекс.Погоды - 14

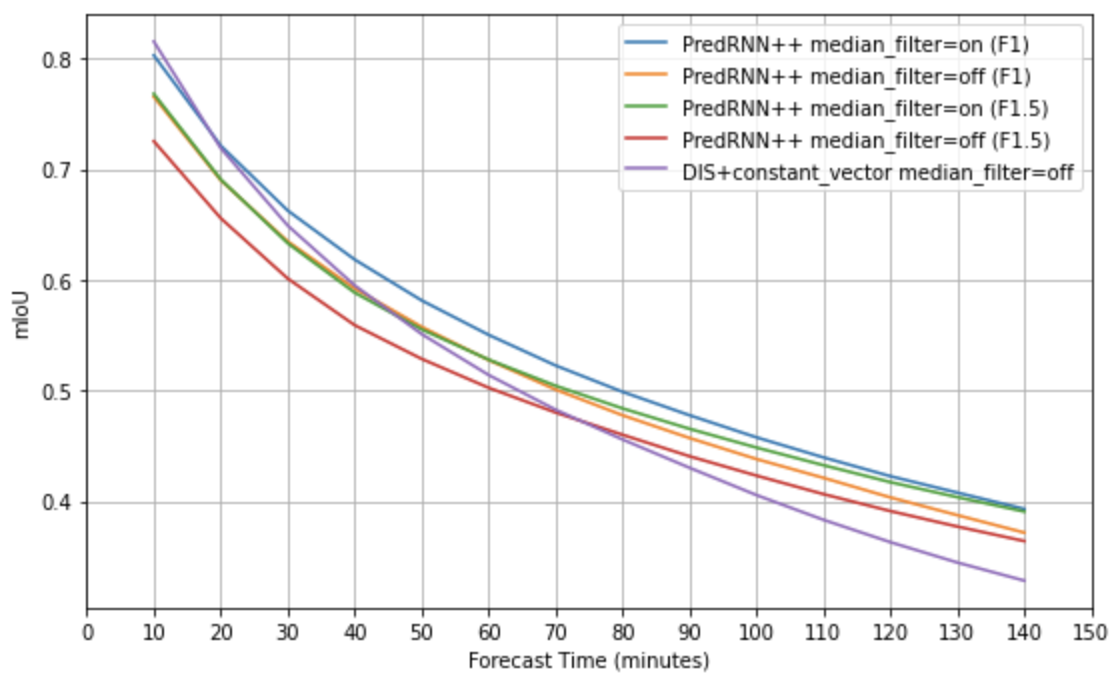

Рисунок 4. График среднего IoU от дальности предсказанного кадра по времени

Для расчёта optical flow мы использовали Dense Inverse Search с константным вектором переноса (на графике показан лучший из полученных вариантов), который лучше всего себя показал среди других optical flow алгоритмов для задачи наукастинга и в наших экспериментах, и в экспериментах коллег. Эксперименты с PredRNN++ различаются между собой применением медианного фильтра на входных данных (так как радары иногда шумят) и метрикой, по которой подбирался порог бинаризации (F1 или F1.5). Из графика видно, что optical flow лучше нейросеток только на первой десятиминутке. Потом его предсказания начинают сильно деградировать, и на втором часе он проигрывает всем вариантам.

Помимо этого, возвращение нейросетевой архитектуры даёт возможность и дальше улучшать качество прогноза осадков, так как позволяет дополнительно учитывать фичи, которые потенциально помогают прогнозировать внезапное возникновение или исчезновение зон с осадками, тогда как подход, основанный на optical flow, позволяет только передвигать их по вектору переноса.

Склейка радарных и спутниковых снимков

В прошлый раз мы рассказали, как расширили зону наукастинга за пределы мест установки метеорологических радаров за счёт использования спутниковых снимков. Напомним, что мы использовали нейронные сети для восстановления радарных полей по спутниковым снимкам. В этом случае наша модель по качеству была близка к самим радарам, но так как спутники и радары по факту различаются по способу измерения осадков, то возможно неполное совпадение областей дождя между ними. Поэтому нередко нам справедливо указывали на резкие границы между зоной радарного и спутникового наукаста. Мы использовали нейросети для решения и этой задачи — аккуратного перехода из одной зоны в другую, чтобы карта осадков выглядела более реалистично, а границы были менее заметны для пользователей.

Перед тем как показывать прогнозы на единой карте, необходимо согласовать изображения с метеорологических радаров и геостационарных спутников. Это необходимо, чтобы избежать границ вокруг зоны действия радаров и резких изменений областей осадков на стыках радаров и спутника.

Наша идея заключается в том, что мы делаем хитрую нейросетевую склейку на стыках изображений. За основу мы взяли нейросетевой инпейнтинг от NVIDIA, основанный на Unet-подобной архитектуре.

Как мы отказались от нейросетей, а затем вернули их в прогноз осадков Яндекс.Погоды - 15

Рисунок 5. Пример работы алгоритма из оригинальной статьи «Image Inpainting for Irregular Holes Using Partial Convolutions»

Наглядный пример работы алгоритма, который дорисовывает недостающие части, можно посмотреть на рисунке выше, а также на этом видео. Только вместо дорисовывания изображения на закрашенной области мы создаём маску на границе радар — спутник, где пробуем восстановить переход осадков между соседними зонами.

Решение этой задачи состоит из двух шагов:

  1. Выполняется альфа-смешивание радарных и спутниковых изображений — получается постепенный переход от спутника к радару.
  2. Переход перерисовывается с помощью инпейнтинга, при этом к центру перехода сетка получает всё меньше данных из входного изображения.

Как мы отказались от нейросетей, а затем вернули их в прогноз осадков Яндекс.Погоды - 16 Как мы отказались от нейросетей, а затем вернули их в прогноз осадков Яндекс.Погоды - 17
Рисунок 6. Сравнение карты осадков без нейросетевой склейки (слева) и с ней (справа)

В итоге такой подход позволяет получить согласованное изображение предсказаний на всей области действия наукастинга без резких границ-полукругов.

Заключение

Конечно же, идеальная точность недостижима. Человечество ещё только учится понимать и предсказывать погоду. И описанные в посте улучшения — не потолок для нейросетевых подходов. Мы продолжаем экспериментировать с другими архитектурами и дополнительными данными, чтобы наш прогноз становился достовернее. Будем рады, если описанный опыт поможет и вам.

Автор: Пётр В
