Введение

Одной из интереснейших задач, решаемых посредством трехмерной графики является создание «больших миров» — протяженных сцен, содержащих большое число объектов с возможностью неограниченного перемещения по сцене. Решение этой задачи упирается в понятные ограничения, присущие аппаратному обеспечению компьютера.

Типичный пример: «большой мир» при визуализации железной дороги на движке OSG. Не хватает только лангольеров, пожирающих мир за поездом...

В этой связи возникает необходимость управления ресурсами приложения, сводящаяся к очевидному решению: загрузке только тех ресурсов (моделей, текстур и так далее), которые необходимы для формирования сцены в текущий момент времени при текущем положении наблюдателя; уменьшении уровней детализации удаленных объектов; выгрузке не нужных более объектов из памяти системы. В большинстве своем графические и игровые движки предоставляют некоторый набор инструментов для решения подобных задач. Сегодня мы рассмотрим, какие из них имеются в OpenSceneGraph.

1. Использование уровней детализации (LOD)

Техника использования уровней детализации позволяет отображать один и тот же объект более или менее детально, в зависимости от расстояния от него до наблюдателя. Использование этой техники основано на том простом соображении, что мелкие детали трехмерной модели неразличимы на большом расстоянии, значит нет необходимости в их прорисовке. С одной стороны этот прием позволяет уменьшить общее количество геометрических примитивов, выводимых в буфер кадра, а с другой — не терять в дальности отображения объектов сцены, что очень полезно при создании больших открытых миров.

OSG предоставляет инструменты для реализации этого приема через класс osg::LOD, наследуемый от всё того же osg::Group. Этот класс позволяет представить один и тот же объект в нескольких уровнях детализации. Каждый уровень детализации характеризуется минимальной и максимальной дистанцией до наблюдателя, при соблюдении которой происходит переключение отображения объекта в этом уровне детализации.

osg::LOD позволяет задавать данный диапазон сразу при задании дочерней ноды, или позже, применением методы setRange()

osg::ref_ptr<osg::LOD> lodNode = new osg::LOD;
lodNode->addChild(node2, 500.0f, FLT_MAX);
lodNode->addChild(node1);
.
.
.
lodNode->setRange(1, 0.0f, 500.0f);

Продолжаем мучать цессну и проиллюстрируем описанную технику примером

Пример lod
main.h


#ifndef     MAIN_H
#define     MAIN_H

#include    <osg/LOD>
#include    <osgDB/ReadFile>
#include    <osgUtil/Simplifier>
#include    <osgViewer/Viewer>

#endif

main.h

#include    "main.h"

int main(int argc, char *argv[])
{
    (void) argc; (void) argv;

    osg::ref_ptr<osg::Node> modelL3 = osgDB::readNodeFile("../data/cessna.osg");

    osg::ref_ptr<osg::Node> modelL2 = dynamic_cast<osg::Node *>(modelL3->clone(osg::CopyOp::DEEP_COPY_ALL));
    osg::ref_ptr<osg::Node> modelL1 = dynamic_cast<osg::Node *>(modelL3->clone(osg::CopyOp::DEEP_COPY_ALL));

    osgUtil::Simplifier simplifer;
    simplifer.setSampleRatio(0.5f);
    modelL2->accept(simplifer);

    simplifer.setSampleRatio(0.1f);
    modelL1->accept(simplifer);

    osg::ref_ptr<osg::LOD> root = new osg::LOD;
    root->addChild(modelL1.get(), 200.0f, FLT_MAX);
    root->addChild(modelL2.get(), 50.0f, 200.0f);
    root->addChild(modelL3.get(), 0.0f, 50.0f);

    osgViewer::Viewer viewer;
    viewer.setSceneData(root.get());

    return viewer.run();
}

Для начала загружаем модель

osg::ref_ptr<osg::Node> modelL3 = osgDB::readNodeFile("../data/cessna.osg");

Теперь необходимо генерировать несколько (ограничимся для примера двумя) моделек, с более низким уровнем детализации. Для этого скопируем загруженную ноду дважды, применяя методику так называемого "глубокого" копирования класса, для ноды реализуемого методом clone()

osg::ref_ptr<osg::Node> modelL2 = dynamic_cast<osg::Node *>(modelL3->clone(osg::CopyOp::DEEP_COPY_ALL));
osg::ref_ptr<osg::Node> modelL1 = dynamic_cast<osg::Node *>(modelL3->clone(osg::CopyOp::DEEP_COPY_ALL));

Теперь редуцируем геометрию этих моделей, используя класс osgUtil::Simplifer. Степень упрощение модели задается методом setSampleRatio() данного класса — чем меньше передаваемый параметр, тем менее детальной будет модель после применения процедуры редукции

osgUtil::Simplifier simplifer;
simplifer.setSampleRatio(0.5f);
modelL2->accept(simplifer);

simplifer.setSampleRatio(0.1f);
modelL1->accept(simplifer);

Когда у нас есть модельки разного уровня детализации мы можем зарядить их в корневую ноду, созданную как умный указатель на osg::LOD. Для каждого уровня детализации задаем дистанцию отображения этого уровня

osg::ref_ptr<osg::LOD> root = new osg::LOD;
root->addChild(modelL1.get(), 200.0f, FLT_MAX);
root->addChild(modelL2.get(), 50.0f, 200.0f);
root->addChild(modelL3.get(), 0.0f, 50.0f);

Под FLT_MAX понимается в некотором роде "бесконечно" большое расстояние до наблюдателя. После запуска вьювера получаем следующую картину

Уровень детализации 3

OpenSceneGraph: Уровни детализации (LOD) и фоновая загрузка объектов - 2

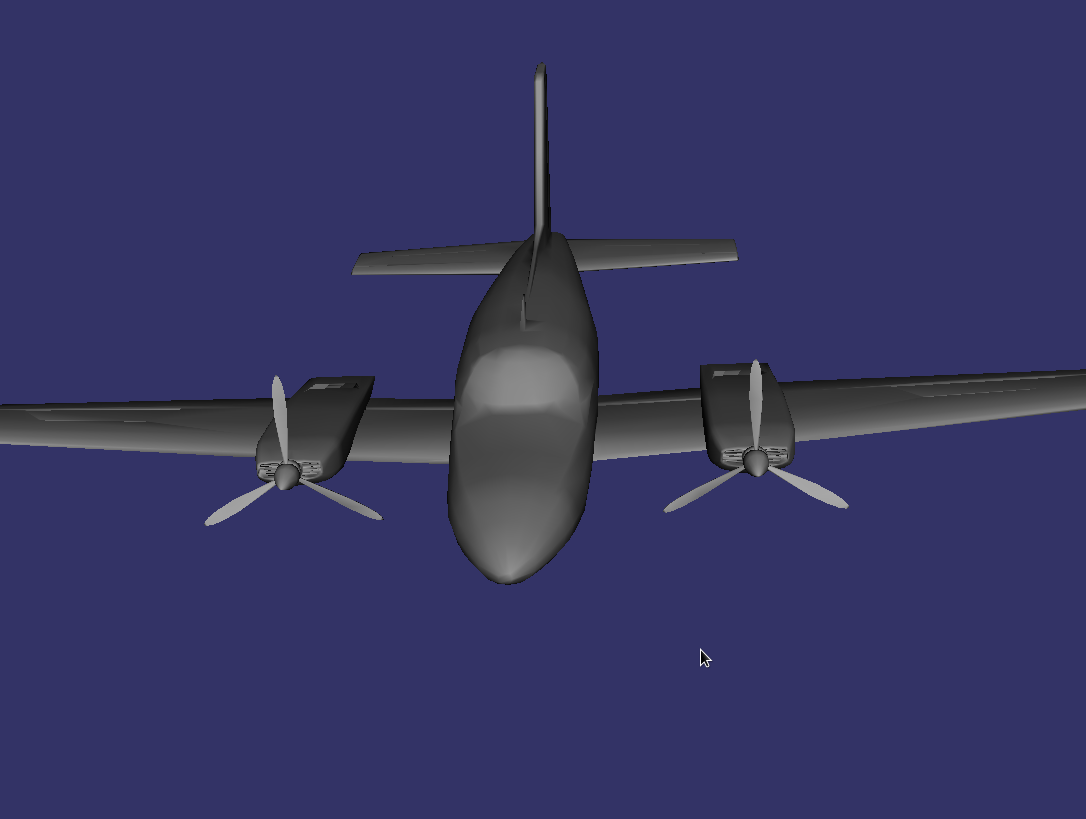

Уровень детализации 2

OpenSceneGraph: Уровни детализации (LOD) и фоновая загрузка объектов - 3

Уровень детализации 1

OpenSceneGraph: Уровни детализации (LOD) и фоновая загрузка объектов - 4

Видно, как при отдалении камеры от объекта снижается детальность отображаемой геометрии. Применяя этот прием можно добиться высокой реалистичности сцены при малом расходе ресурсов.

2. Техника фоновой загрузки узлов сцены

В движке OSG представлены классы osg::ProxyNode и osg::PagedLOD, предназначенный для баллансировки нагрузки при рендеринге сцены. Оба класса наследуются от osg::Group.

Узел типа osg::ProxyNode уменьшает время запуска приложения до начала рендеринга, если в сцене огромное количество загружаемых с диска и отображаемых моделей. Он работает как интерфейс к внешним файлам, позволяя выполнять отложенную загрузку моделей. Для добавления дочерних узлов используется метод setFileName() (вместо addChild) чтобы установить имя файла модели на диске и загрузить его динамически.

Узел osg::PagedNode наследует методы osg::LOD и загружает и выгружает уровни детализации таким образом, чтобы избежать перегрузки конвейера OpenGL и обеспечить плавную отрисовку сцены.

3. Динамическая (runtime) загрузка модели

Посмотрим, как происходит процесс загрузки модели с применением osg::ProxyNode.

Пример proxynode

main.h


#ifndef		MAIN_H
#define		MAIN_H

#include    <osg/ProxyNode>
#include    <osgViewer/Viewer>

#endif

main.cpp

#include	"main.h"

int main(int argc, char *argv[])
{
    (void) argc; (void) argv;

    osg::ref_ptr<osg::ProxyNode> root = new osg::ProxyNode;
    root->setFileName(0, "../data/cow.osg");

    osgViewer::Viewer viewer;
    viewer.setSceneData(root.get());

    return viewer.run();
}

Процесс загрузки здесь немного отличается

osg::ref_ptr<osg::ProxyNode> root = new osg::ProxyNode;
root->setFileName(0, "../data/cow.osg");

Вместо явной загрузки модели коровы мы указываем корневой ноде имя файла, где содержится модель и индекс дочерней ноды, куда следует поместить эту модель после её загрузки. При выполнении программы мы получи такой результат

OpenSceneGraph: Уровни детализации (LOD) и фоновая загрузка объектов - 5

Видно, что точка обзора выбрана не лучшим образом — камера упирается прямо в зеркальный бок коровы. Это произошло потому, что модель загрузилась уже после запуска рендера и инициализации камеры, когда нода 0 ещё не была видна. Вьювер просто не смог просчитать необходимые параметры камеры. Однако, модель загрузилась и мы может настроить режим её отображения путем манипуляций мышью

OpenSceneGraph: Уровни детализации (LOD) и фоновая загрузка объектов - 6

Что происходит в рассмотренном примере? osg::ProxyNode и osg::PagedLOD работают в данном случае как контейнеры. Внутренний менеджер данных OSG будет посылать запросы и загружать данные в граф сцены по мере того, как возникнет необходимость в файлах моделей и уровнях детализации.

Данный механизм работает в нескольких фоновых потоках и управляет загрузкой статических данных, расположенных в файлах на диске и динамических данных, генерируемых и добавляемых в процессе выполнения программы.

Движок автоматически обрабатывает узлы, не отображаемые в текущем вьюпорту и удаляет их из графа сцены когда рендер перегружен. Однако, такое поведение не затрагивает узлы osg::ProxyNode.

Как и прокси-узел, класса osg::PagedLOD также имеет метод setFileName() для задания пути к загружаемой модели, однако для его необходимо установить диапазон дистанции видимости, как для узла osg::LOD. При условии, что у нас имеется файл cessna.osg и низкополигональная модель уровня L1 мы можем организовать выгружаемую ноду следующим образом

osg::ref_ptr<osg::PagedLOD> pagedLOD = new osg::PagedLOD;
pagedLOD->addChild(modelL1, 200.0f, FLT_MAX );
pagedLOD->setFileName( 1, "cessna.osg" );
pagedLOD->setRange( 1, 0.0f, 200.0f );

Нужно понимать, что узел modelL1 не может быть выгружен из памяти, так как это обычный дочерний не прокси-узел.

При рендеринге внешне не видна разница между osg::LOD и osg::PagedLOD, если использовать только один уровень детализации модели. Интересной идеей будет организовать громадный кластер моделей Cessna, используя класс osg::MatrixTransform. Для этого можно использовать например такую функцию

osg::Node* createLODNode( const osg::Vec3& pos )
{
	osg::ref_ptr<osg::PagedLOD> pagedLOD = new osg::PagedLOD;
	…
	osg::ref_ptr<osg::MatrixTransform> mt = new osg::MatrixTransform;
	mt->setMatrix( osg::Matrix::translate(pos) );
	mt->addChild( pagedLOD.get() );
	return mt.release();
}

Пример программы реализующей фоновую загрузку 10000 самолетов

main.h

#ifndef		MAIN_H
#define		MAIN_H

#include    <osg/PagedLOD>
#include    <osg/MatrixTransform>
#include    <osgViewer/Viewer>

#endif

main.cpp

#include	"main.h"

//------------------------------------------------------------------------------
//
//------------------------------------------------------------------------------
osg::Node *createLODNode(const std::string &filepath, const osg::Vec3 &pos)
{
    osg::ref_ptr<osg::PagedLOD> pagedLOD = new osg::PagedLOD;
    pagedLOD->setFileName(0, filepath);
    pagedLOD->setRange(0, 0.0f, FLT_MAX);

    osg::ref_ptr<osg::MatrixTransform> mt = new osg::MatrixTransform;
    mt->setMatrix(osg::Matrix::translate(pos));
    mt->addChild(pagedLOD.get());

    return mt.release();
}

//------------------------------------------------------------------------------
//
//------------------------------------------------------------------------------
int main(int argc, char *argv[])
{
    (void) argc; (void) argv;

    osg::ref_ptr<osg::Group> root = new osg::Group;

    float dist = 50.0f;
    int N = 100;

    for (int i = 0; i < N; ++i)
    {
        float x = i * dist;

        for (int j = 0; j < N; ++j)
        {
            float y = j * dist;
            osg::Vec3 pos(x, y, 0.0f);
            osg::ref_ptr<osg::Node> node = createLODNode("../data/cessna.osg", pos);
            root->addChild(node.get());
        }
    }

    osgViewer::Viewer viewer;
    viewer.setSceneData(root.get());

    return viewer.run();
}

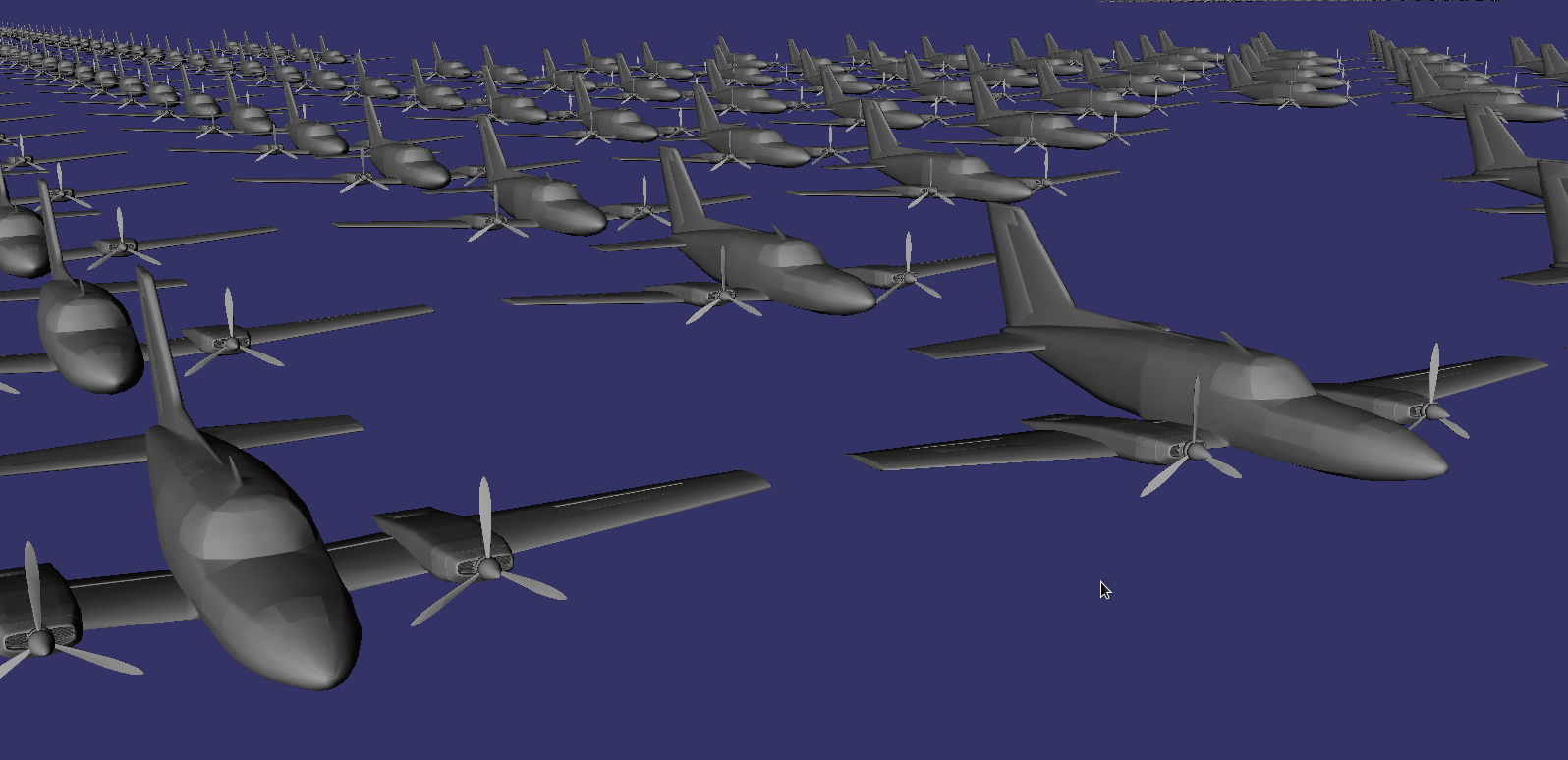

Предполагается, что самолеты будут располагаться на плоскости с интервалом в 50 единиц координат. При загрузке мы увидим, что загружаются только те цессны, что попадаю в кадр. Те самолеты, что исчезают из кадра пропадают из дерева сцены.

OpenSceneGraph: Уровни детализации (LOD) и фоновая загрузка объектов - 7

Заключение

Этот урок в цикле об OpenSceneGraph будет последним, выполненным в формате «How To». В рамках двенадцати статей удалось уместить базовые принципы работы и использования OpenSceneGraph на практике. Очень надеюсь, что данный движок стал более понятен русскоязычному разработчику.

Это не означает, что я закрываю тему OpenSceneGraph на ресурсе, напротив, будущие статьи планируется посвятить более продвинутым техникам и приемам применения OSG в разработке графических приложений. Но для этого следует накопить хороший материал и переработать массу англоязычных источников, а на это требуется время.

Но я не прощаюсь, благодарю за внимание и до новых встреч!
