На протяжении последней сотни лет мы с успехом используем динамический громкоговоритель, как самый распространенный излучатель звука в современной технике. Такое устройство было впервые описано Эрнстом Вернером фон Сименсом в конце 1874-го. Среди отцов динамика также упоминают сэра Оливера Лоджа, который в 1898 году запатентовал устройство, которое отдаленно напоминало современные динамики, а также Честера У. Райса и Эдвард У. Келлога, которые в 1924 году сподобились создать полноценный конусный диффузорный динамик. Однако проблемой этих ранних излучателей стало то, что они воспроизводили диапазон частот, который был даже меньше диапазона ранней грамзаписи, что однозначно снижало их ценность для пользователей.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 1

Между тем, всех этих людей вспоминают как отцов электродинамического громкоговорителя, тогда как человек, который спровоцировал интерес аудиоопроизводителей к динамикам и сделал этот тип действительно популярным в 20-х — 50-х годах прошлого столетия, остался в тени. Это имя — Пол Войт. Его патентная заявка в Британии на электродинамический громкоговоритель была подана всего на несколько недель позже, чем аналогичная от Райса и Келлога. Помимо динамиков его заслугами являются оригинальные лабиринтные и рупорные конструкции акустических систем. Считается, что благодаря его усилиям стали широко использоваться широкополосные динамики, кроссоверы и коаксиальные диффузоры… Воскрешая цикл “Личность и звук”, мы рассказываем о Поле Войте.

Начало пути, образование, семья

Paul G. A. H. Voigt родился 9 декабря 1901-го года в Лондоне, где жили его родители. Он проживал на Боудон-Маунт, 121 Honor Oak Park. Родители Пола были родом из Эльберфельда в Вуппертале, Германия. Мать звали Эмми Питерс (1871-1974), отца — Пол Войт (старший) (1867-1937). Эмми была из очень обеспеченной семьи, которая владела крупной фабрикой по производству одежды и головных уборов. Пол старший и Эмми поженились в 1900 году и сразу же переехали в Лондон, где получили Британское подданство.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 2
Эмми Питерс и Пол Войт (старший) с сыновьями в Лондоне (предположительно 1902-й год

Пол старший присоединился к семейному бизнесу жены и основал компанию Peters-Voigt в Лондоне, как филиал немецкой компании. Основной целью было развитие продаж шляп в Великобритании. Судя по тому, что Пол (младший) смог получить образование в колледже Далвич и Университетском колледже в Лондоне, можно с определённой уверенностью сказать, что семья Войтов была очень хорошо обеспечена.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 3

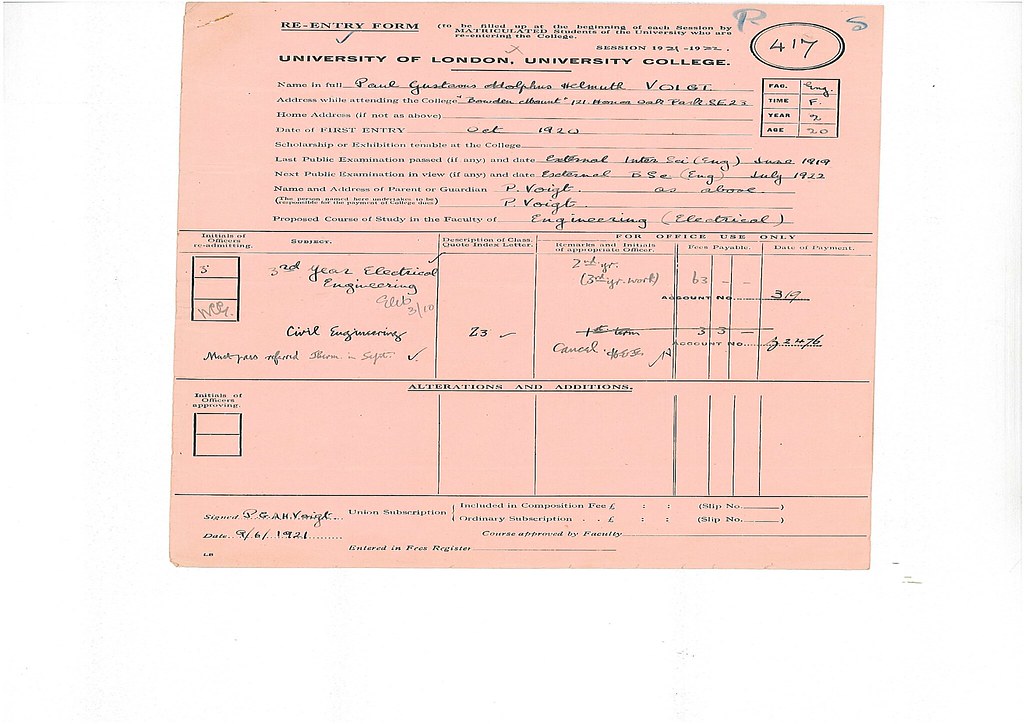

В противном случае на 2 престижных для того времени ВУЗа, банально, не хватило бы денег. Известно, что в Лондонском колледже Войт остановился на степени Бакалавра электротехники, завершив обучение в 1922-м году. В этом же году он устраивается в Edison Bell, в Пекхэме.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 4

Революция в британской грамзаписи

Практически сразу Войт проявляет себя как талантливый изобретатель и ежегодно получает множество патентов на изобретения. В тот момент Edison Bell является ведущей Британской компанией по производству граммофонов и грамзаписей. Также компания развивает производство радиоприёмников.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 5

Войт усердно трудится и создает более эффективный способ записи, значительно увеличивая верность воспроизведения граммофонных пластинок. Он обратил внимание на способы записи и технологию нанесения канавок, которые использовались Британской радиовещательной компанией, и смог повторить их метод записи с высокой точностью музыкальной модуляции.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 6

Войт одним из первых предложил электромеханический способ записи, для чего разработал специальный резак с подвижной катушкой и цепью обратной связи. Благодаря электромеханическому устройству записи лейбл Edibell, принадлежащий Edison Bell, на некоторое время считался лучшим в Британии, а возможно, был лучшим в мире.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 7

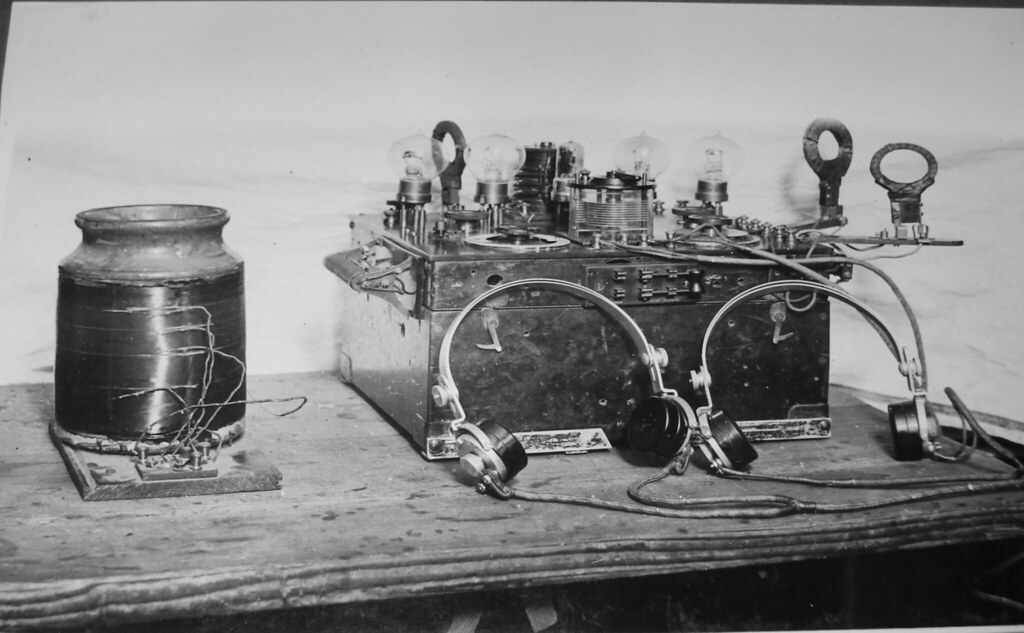

радиоприёмник конструкции Войта времен работы в Edison Bell

Edison Bell создали специальное звукозаписывающее подразделение, которое работало по заказам в лучших концертных залах Европы. Им руководил лично Войт, как автор метода звукозаписи. В 1927-м году Войт длительное время пробыл с командой в Загребе, где сделал запись более 600 альбомов.

Разработки в Edison Bell и запоздалая патентная заявка

Ещё до момента, когда Edison Bell прекратила своё существование, Войт трудится на компанию, и у этого была причина. По условиям контракта, в случае ухода или прекращения деятельности Войт получал 19 своих патентов, которые до этого использовались его работодателем.

Edison Bell теснили на рынке более мощные конкуренты, но, несмотря на это, компания продолжала поддерживать талантливого Войта. Он имел возможность продолжать эксперименты, в частности, разрабатывать новые радиоприемники, микрофоны, записывающие устройства, ламповые усилители, трансформаторы, звукосниматели и то главное, что стало его наследием — акустические системы и громкоговорители для них.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 8

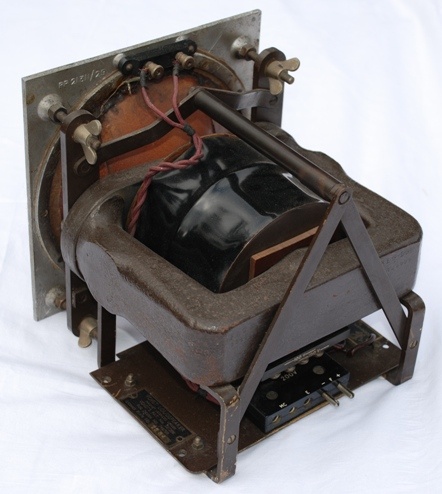

Один из ранних динамиков Войта

Как я уже отметил выше, его британская заявка на патент за номером 238310 на динамический громкоговоритель с подвижной катушкой была подана 20 мая 1924 года, т.е. всего через полтора месяца после того, как заявку на аналогичное устройство зарегистрировали в США (27 марта 1924 года).

Новые устройства и микрофонный провал на BBC

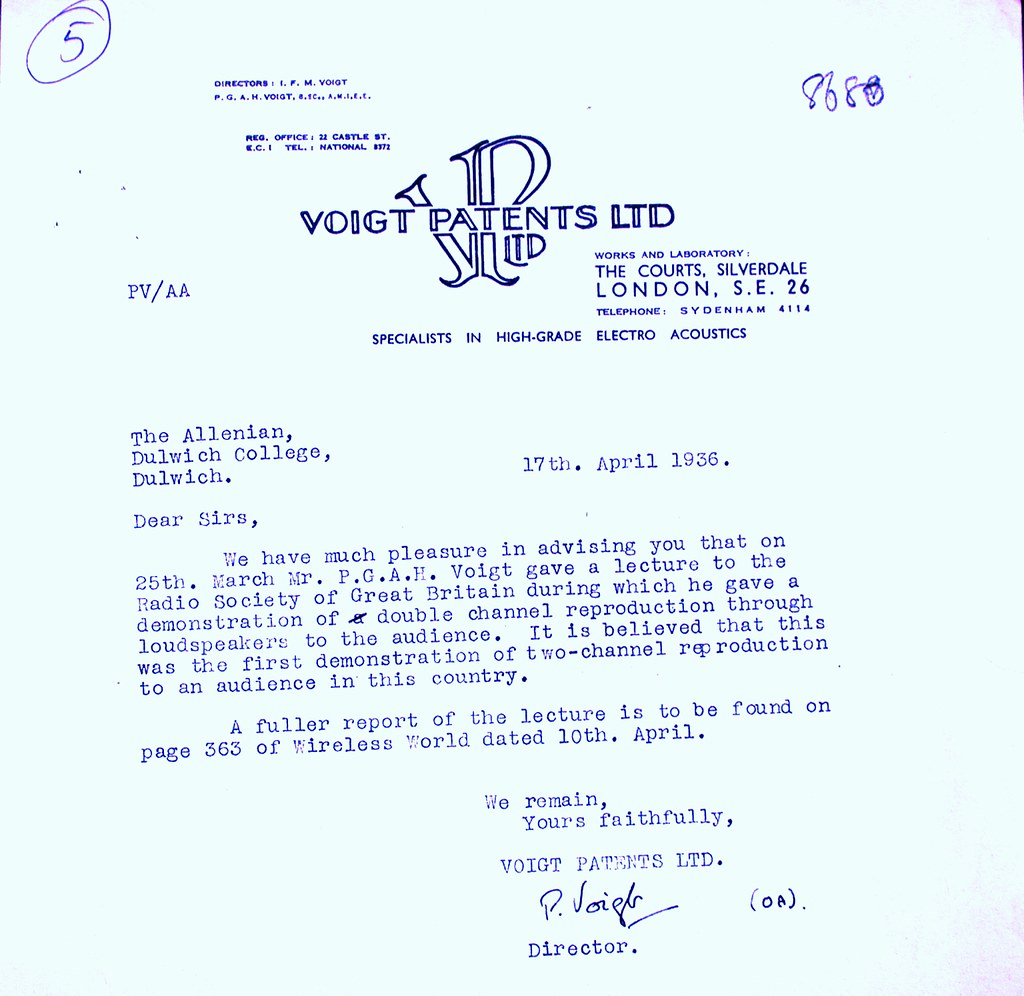

Edison Bell была закрыта в 1933 году в связи с поглощением. Войт, став обладателем прав на использование 19 своих патентов, открыл собственную компанию Voigt Patents Ltd в Сиденхаме. Ещё в 1920-х он женился и проживал с женой Идой в Спринг-Гроув-Хаус, 56 Черч-роуд, в Верхнем Норвуде. Счастливый брак и превосходный вид из окна, который он находил похожим на тот, что он наблюдал из окна родительского дома, явно способствовали его творческой активности.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 9

Он продолжал работу в Британии до конца второй мировой войны. С середины тридцатых до 1945-го он получил ещё 13 патентов. Основой заработка его компании были рупорные громкоговорители для кинотеатров. Также он экспериментировал, создавая перспективные акустические системы, микрофоны и различные устройства для студийной звукозаписи.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 10

Следует отметить, что компания Войта в тот момент представляла собой мастерскую-лабораторию и небольшое производство, а большинство устройств были мелкосерийными, но по верности воспроизведения (записи, захвата) превосходили подавляющее большинство аналогов. Несколько позже Пол Войт знакомится с О. Лоутером, владельцем Lowther Manufacturing Company. Они объединяют усилия и при слиянии их компаний появляется Lowther-Voigt Radio, которая может создавать относительно массовые продукты.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 11

Не обходилось и без провалов. Одна из моделей микрофонов Войта использовалась на BBC. Превосходный для своего времени конденсаторный микрофон позволял передавать весь частотный диапазон человеческой речи и искажал её меньше, чем устройства других компаний.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 12

Однако недостатком модели стала восприимчивость к влажности, что в свою очередь приводило к частым отказам, так как он работал в сыром свежевыстроенном “вещательном доме” в центре британской столицы. Войт переработал конструкцию, и в итоге в BBC остались довольны его разработкой, микрофоны Войта использовались там до начала пятидесятых годов.

Акустические системы и громкоговорители

Особенно большим считается изобретательский вклад Войта в создание АС и динамиков. Еще в конце двадцатых он начинает работы по созданию широкополосного громкоговорителя, и в 1933-м появляются первые прототипы широкополосного двухдиффузорного динамика Войта с механическим кроссовером, который в британской технической литературе того времени называли вайзер.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 13

Устройство обладало немыслимой для того времени верностью воспроизведения. Благодаря дополнительному ВЧ-диффузору верхняя граница частотного диапазона доходила до 14 — 16 кГц, что для возможностей звукозаписи того времени было даже избыточным. Энтузиасты покупают эти динамики по сей день, считая их параметры одними из лучших за всю историю.

Основной проблемой разработки динамиков в то время являлось отсутствие мощных постоянных магнитов. В первых динамиках, в т.ч. Войта, вместо постоянных устанавливались электромагниты. Позже, материалы, необходимые для создания мощных постоянных магнитов, были нужны фронту, что в какой-то степени отодвинуло создание принципиально новых ГГ. Между тем, Войту удалось добиться плотностью потока 18000 Гаусс (1,8 Тесла).

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 14

Также известно, что именно Войт предложил акустику с трансляционной линией и одним из первых описал теорию распространения звука в подобной системе. Пожалуй, он был первым, кто оценил все недостатки классических рупоров, при использовании динамических громкоговорителей и начал искать альтернативу. Так появился первый вариант трансляционной линии, названный впоследствии трубой Войта, сегодня более известный как TQWT.

Вершиной достижений Войта в разработке акустического оформления стала высшая форма эволюции рупоров, т.н. Внутренний Угловой Рупор Войта. До настоящего времени многие ценят этот тип акустического оформления и считают его одним из лучших вариантов для hi-fi акустики. Первый прототип этого устройства появился в 1934-м и в этом же году усилиями свежесозданной Lowther-Voigt Radio он был доведен до серии.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 15

Сегодня эта акустика кажется избыточно сложной, но многие из тех, кто проектирует акустические системы, отмечают её уникальные особенности, такие как рассеянное звучания, с т.н. “исчезновением реального источника”, а также способность реалистично с минимальными искажениями передавать СЧ-диапазон.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 16

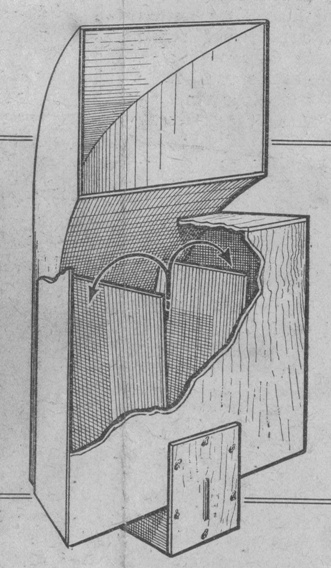

различные варианты внутреннего углового рупора

Многим предложенные Войтом решения покажутся чудовищной архаикой. Но, оценивая вклад Войта, нужно учитывать, что во времена, когда он внедрял свои разработки, повсеместно ещё применялись чудовищно звучащие индукторные громкоговорители в рупорах и хрипящие “тарелки”.

Палки в колёсах и невзгоды военного времени

С началом войны Войт стал ощущать враждебное отношение британских властей. Его немецкое происхождение (несмотря на британское гражданство) постоянно становилось причиной проблем. Так по этой причине ему было запрещено принимать участие в значимых государственных исследовательских программах. Между тем, современники, среди которых Angier из Decca и Blumlein из EMI, отмечали, что дискуссии с Войтом в институте электротехники были в высшей степени полезны.

Еще одна проблема серьезно тормозила работу Войта во время войны, запрет на разработку и тестирование громкоговорителей. Применяемые Войтом свистящие тестовые сигналы, по мнению властей, могли быть приняты за налет немецкой авиации. Войту приходилось работать почти в полной тишине.

Когда война закончилась, Войт столкнулся с острым дефицитом цемента, гипса и дерева, которые были крайне необходимы при создании его громкоговорителей. Ему часто отказывали в материалах в связи с его национальностью. Также, по слухам, именно его немецкая фамилия стала причиной отказа в материалах для ремонта его дома, который пострадал от бомбежки. Порядком натерпевшись от британской послевоенной германофобии Войт всерьез задумался об иммиграции.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 17

Пол Войт с женой в Канаде (50-е годы)

Послевоенное время требовало быстрого восстановления страны, которую долго утюжила гитлеровская авиация (и даже немного ракеты). Это не предполагало быстрый рост благосостояния и, конечно, лишь единицы могли себе позволить купить мощные колонки и радиоприёмник.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 18

«Внутренний угловой рупор выпущенный по лицензии в 50-е годы»

Всё это, а также предвзятое отношение к его национальности, заставило Войта выехать в Канаду. Лоутер, остававшийся в Британии, продолжал выпускать АС с оформлением “Внутренний Угловой Рупор”, по лицензии Войта. Последнее позволило Полу сравнительно безбедно проживать в Канаде.

Итог

Биография Пола Войта мне чем-то напомнила историю Фрица Зеннхайзера и его компаниии. По сути Войт в 20-е — 30-е внес вклад в развитие электроакустики и звуковой инженерии сопоставимый, с тем, который Зеннхайзер уже внес после Второй Мировой. Возможно, также ассоциативно сработала национальность. Так или иначе, на мой взгляд, Войт несправедливо забытый пионер электроакустики, и я надеюсь, мой материал отчасти исправит эту несправедливость.

Личность и звук: Пол Войт — “Зеннхайзер 30-х”, отец широкополосников, механического кроссовера и трансмиссионных линий - 19

Одно из последних фото изобретателя с женой (предположительно 1980-й год

Пол Войт умер 9 февраля 1981 года, оставив в качестве наследства свои изобретения и патенты (всего 32 авторских свидетельства). Многие видные аудиоинженеры почтили его память емкими некрологами. Так авторитетнейший аудиоэксперт, инженер Geoffrey L. Wilson опубликовал посвящение светлой памяти изобретателя в Audio Engineering Society. Paul Klipsch тоже высоко оценил вклад Войта, как одного из значимых, но забытых пионеров в аудио.
