Рубрика «modbus»

Как общаются машины: протокол Modbus - 1

Протокол Modbus — самый распространенный промышленный протокол для M2M-взаимодействия. Является стандартом де-факто и поддерживается почти всеми производителями промышленного оборудования.

Благодаря универсальности и открытости, стандарт позволяет интегрировать оборудование разных производителей. Modbus используется для сбора показания с датчиков, управления реле и контроллерами, мониторинга, и т.д.

В статье разберем реализации протокола Modbus, форматы данных, программное обеспечение для работы с протоколом. Попробуем на практике прочитать данные из устройства.
Читать полностью »

Видео: админский пульт управления Хабром. Позволяет регулировать карму, рейтинг, и банить пользователей.

TL;DR: в статье я попробую создать шуточный пульт управления Хабром, используя среду разработки промышленных интерфейсов Webaccess/HMI Designer и терминал WebOP.

Человеко-машинный интерфейс (англ. Human-machine interface, HMI) — это набор систем для взаимодействия человека с управляемыми машинами. Обычно этот термин применяется для промышленных систем, в которых есть оператор и пульт управления.

WebOP — автономный промышленный терминал для создания человеко-машинных интерфейсов. Используется для создания пультов управления производством, систем мониторинга, диспетчерских, контроллеров умного дома, и т.д. Поддерживает прямое подключение к промышленному оборудованию, может работать в составе SCADA-системы.

Читать полностью »

промышленный LTE роутер Termit CR41P, с антеннами Триада MA-2697

Иногда связь с интернетом критически важна, и даже несколько минут простоя могут дорого стоить, например, в банкоматах, сигнализациях, системах мониторинга и контроля доступа.
В таких системах обычно используется несколько подключений к интернету и автоматическое переключение между разными каналами в случае недоступности основного канала.

Мне надоело самостоятельно изобретать failover на USB модемах, и захотелось делегировать это отдельной умной железке. Я решил сравнить несколько промышленных роутеров, чтобы выяснить, оправдывают ли они свое название, и насколько они лучше моих костылей. В статье будут сравниваться роутеры производителей iRZ, Termit, Robustel.

Основные требования к роутерам:

  • 2 SIM-карты и автоматическое переключение между операторами — роутер должен автоматически определять потерю связи на одном операторе и переключаться на резервного. Это особенно важно для подвижных систем, когда покрытие сотовой сети не идеально.
  • Подключение по Ethernet — основная система должна видеть только шлюз по умолчанию, и не должна знать о модемной подсистеме на стороне роутера и переключениях каналов, поэтому никаких USB.
  • Поддержка современных протоколов VPN: IKEv2 и OpenVPN — для удобства администрирования, и чтобы не зависеть от реальных IP-адресов, роутеры должны уметь VPN. При этом поддерживать не только устаревшие PPTP и L2TP, но и современные протоколы.
  • (Опционально) поддержка GPS, наличие GPIO, serial интерфейсов RS-232/485 — эти функции не обязательны для наших задач, но мы рассмотрим их тоже, как бонус, который, возможно, будет кому-то полезен.

Читать полностью »

С чего все начиналось

Начиналось все с разработки алгоритмов для программируемого реле ПР200, и часто требовалась визуализация или ввод информации с компьютера, для этого необходимо использовать панели оператора или SCADA системы, но не всегда это удобно, да и нужно ли для простых систем. Решение было найдено быстро, и со временем я старался максимально улучшить и облегчить свою работу в этом направлении, что из этого получилось читайте далее.

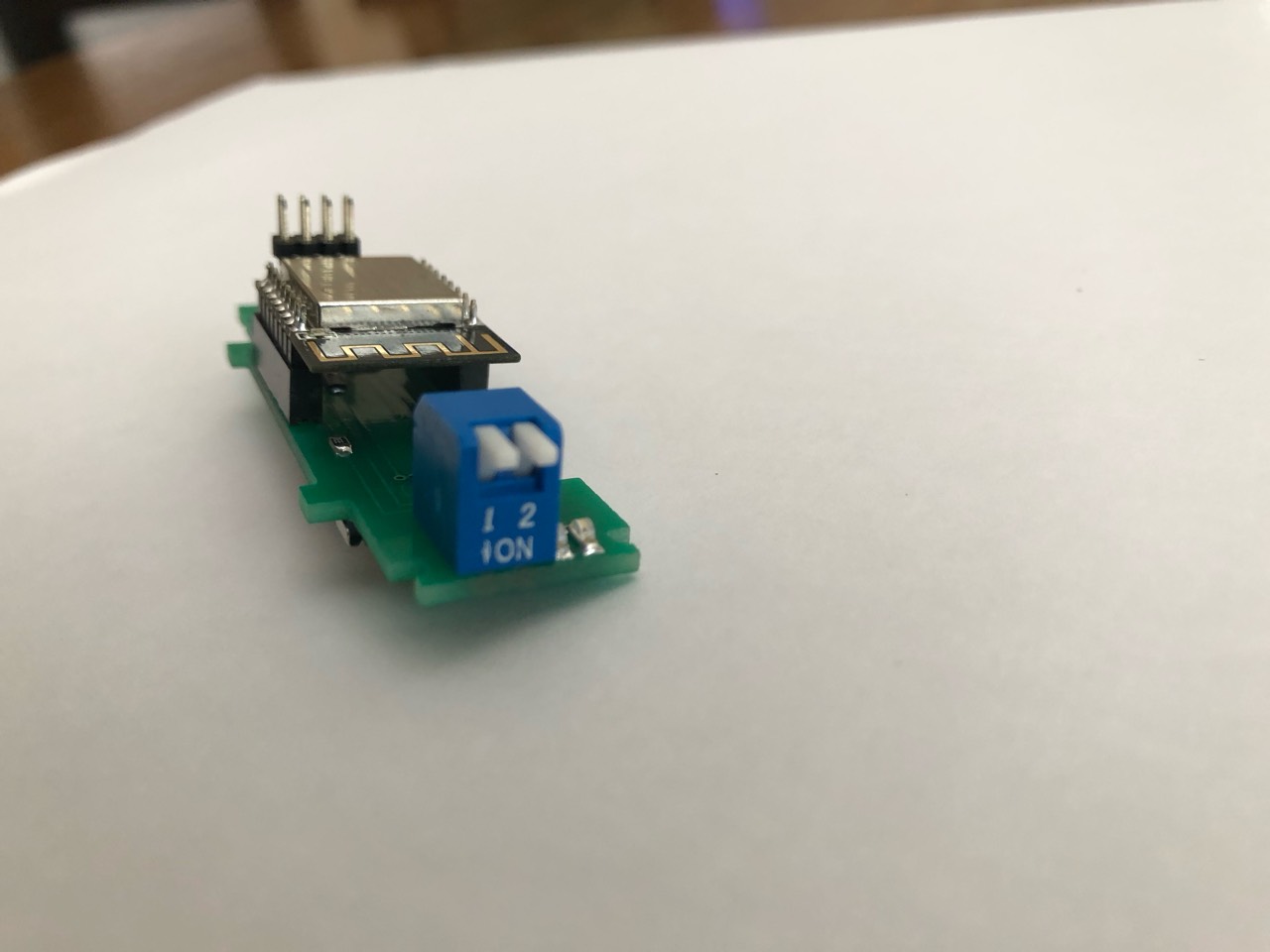

Речь пойдет о сетевой плате WI-FI и ее возможностях.

Читать полностью »

Всем добрый день! Продолжая идею моего старого поста, я разработал программу, которую можно использовать в качестве системы для управления умным домом.


Читать полностью »

Комбинированный датчик, с преферансом и поэтессами - 1

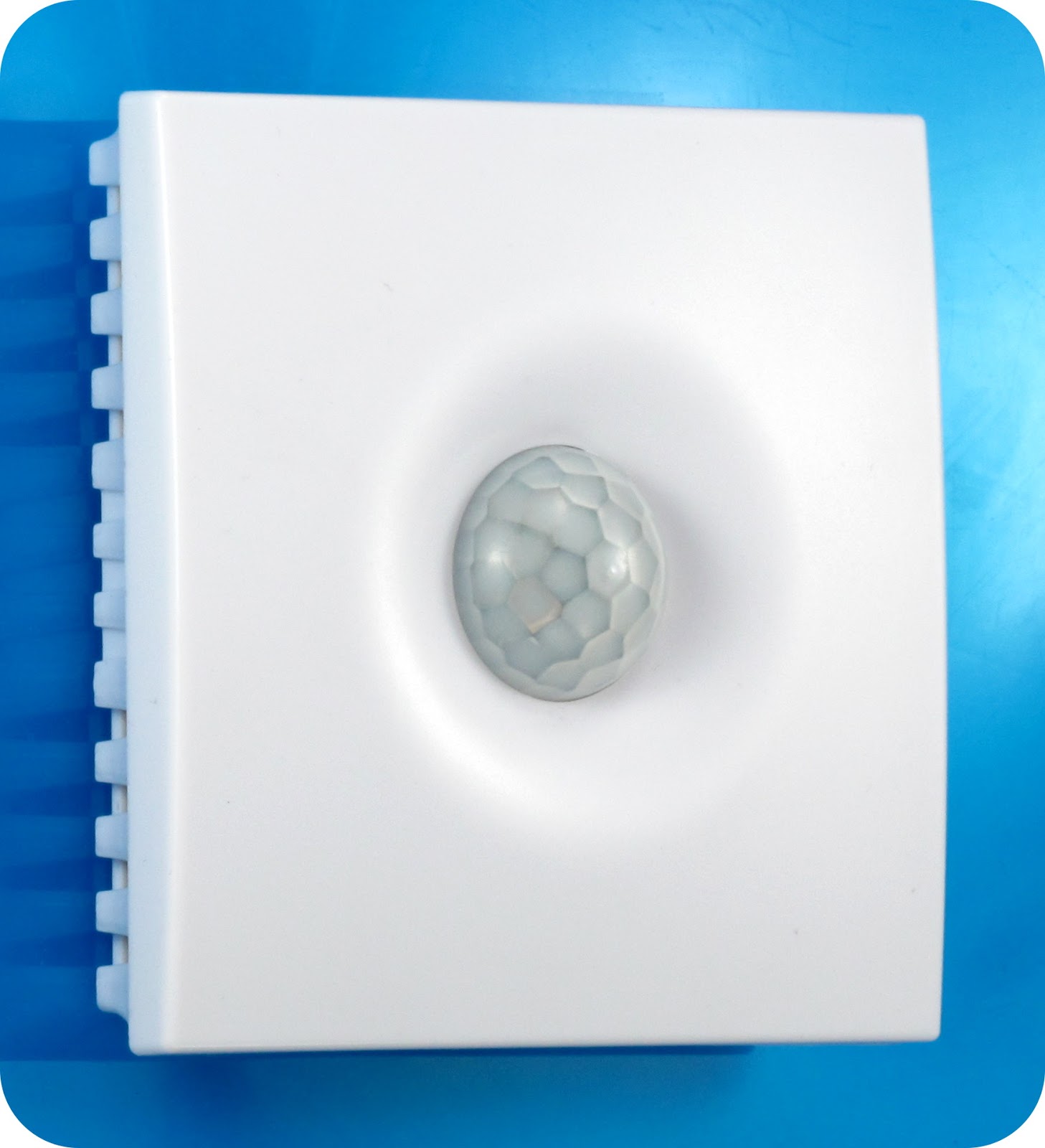

Сначала мы делали датчик температуры и влажности для офисов в красивом настенном корпусе с интерфейсом RS-485 Modbus, но пока делали, аппетиты немного выросли.
В итоге, в компактный корпус вместили датчики:
— концентрации СО2,
— температуры/влажности
— освещенности
— шума
— концентрации VOC — «летучих органических веществ (ЛОВ)»
— движения
А также:
— ИК-передатчик (с приемником для обучения)
— а еще умеет пищать и моргать «глазом» красным/зеленым
Читать полностью »

Доброе время суток, уважаемым Хабравчанам.

Сегодня я решился вынести на суд общественности проект, работу над которым вел на протяжении последней пары лет: «LightHub». То, что получилось в итоге, можно назвать, пожалуй, самым дешевым решением для создания Умного дома, которое, тем не менее, умеет:

  • Управлять освещением и силовыми устройствами(Как реле так и диммеры DMX-512 и Modbus RTU)
  • Управлять теплыми полами (в качестве термодатчиков используются полтора десятка дешевых DS18B20, разведенных по квартире)
  • Управлять задвижками вентиляции/кондиционера через преобразователи ШИМ->0..10В
  • Управлять самодельной системой приточной вентиляции. (об этом, если повезет, в следующей статье)
  • Многое такого, о чем я изначально не задумывался, просто в силу того, что контроллер получился абсолютно открытым, гибко конфигурируемым, и прекрасно дополняющим Опенсорсные решения Openhab+Mosquitto+NodeRed

На вход контроллера подключаются обычные выключатели, кнопки, контактные датчики, датчики протечки и пр. которые могут управлять как локальными нагрузками так и устройствами, подключенными к другим таким же контроллерам или ко всему, что понимает протокол MQTT

На выход — например, такие вот релейные модули, DMX, Modbus переферия.

Контроллеры конфигурируются при помощи JSON файлов, которые при старте контроллера загружаются по http (далее, конфиг можно сохранить в NVRAM через Serial CLI). Ну и, конечно, все это управляется системой Openhab 2, через штатное мобильное приложение.
Задачи «малой автоматизации» решены как при помощи штатных openhab rules (прямо скажем, не очень удобных), так и при помощи NodeRed. (По поводу NodeRed вот статья, которая прекрасно описывает пример автоматизации.)

Исходники, вместе с примерами конфигов, выложены на GIThub, описание понемногу выкладываю на сайте проекта. Соответственно, более полная история под катом.
Читать полностью »

Протокол Modbus всего на пару лет младше меня, но до сих под используется более чем активно. Всё потому, что простой и бесплатный. Правда чёрт ногу сломит, если заказчику нужно подать установленную систему современным образом. Умный дом на modbus всегда требовал немало времени, квалификации, драгоценного времени опытных наладчиков. Тем не менее есть множество прекрасных по соотношению цена/качество контроллеров разных производителей, как отечественных, так и зарубежных.

Читать полностью »

Что, опять? Сколько ж можно?

Да, сегодня мы снова поговорим о всеми нами любимом датчике углекислого газа Winsen MH-Z19. Нет, повторов не будет*.

Тёмная сторона MH-Z19 - 1

* почти

Как вы могли заметить, на страницах настоящего ресурса регулярно появляются страшилки статьи об опасностях высокой концентрации СО2 в помещении. И хотя утверждения, что концентрации выше 1000 ppm несут ад и погибель, слегка преувеличены (википедия говорит, что хоть какие-то эффекты начинаются с 1%, то бишь 10 000 ppm, тогда как у датчика весь диапазон — 5000 ppm) — СО2 может служить индикатором присутствия других нехороших вещей в силу недостаточности вентиляции. Потому я тоже решил приобщиться к увлекательному миру СО2-метрии и разжился упомянутым датчиком.

Первым делом, конечно, я его подключил к ардуине. Скопипастил (с необходимыми изменениями) код из статьи, на экранчике проступили заветные цифры.

Но пока я копипастил, в душу закрался червь сомнения — а отчего это датчик выдаёт девять байт, а на СО2 из них приходится всего два байта? Может быть, он хочет сказать мне что-то ещё?
Читать полностью »

в 14:46, , рубрики: C, c++, modbus, serial, tcp

Modbus — это протокол, который используют поверх TCP сокетов или в RTU варианте поверх работы с Serial портом, или 485 интерфейса насколько это встречалось в моей практике.

Для протокола существуют открытые спецификации на официальном сайте, где подробно разбирается Modbus по составляющим, правда на английском. Modbus нужен, как правило, чтобы читать регистры с устройств, или записывать в них данные, даже по 1 биту, и еще ряд дополнительных свойств. Это может обеспечить взаимодействие программы и устройства, чтобы считать измеренные устройством данные (заряд батареи, показания вольтметра, температуры) и произвести настройку устройства.

Кратко покажу что такое modbus rtu:

unsigned char* response;
response = new unsigned char[8];
ReadFile(hSer, (char*)response, 8, &size, 0);

Так можно прочитать приходящие на сервер запросы modbus rtu. Структура 8 байт. FF это байт.
Может прийти сообщение вида: 02 03 A0 28 00 04 93 2A
Читать полностью »
