Разбираем смартфон Oppo Finder x907

в 8:13, , рубрики: android, finder, Oppo, x907, Блог компании OPPO, метки: , , ,

Доброго времени суток!

В прошлом топике-обзоре речь шла о дизайне и программном обеспечении аппарата, иными словами, о форме. Но, как известно, любое произведение искусства – совокупность формы и содержания. Поэтому, сегодня мы продолжим знакомство со смартфоном Oppo Finder x907 и заглянем под капот устройства.

Разбираем смартфон Oppo Finder x907

Смартфон оснащен несъемным литий-ионным аккумулятором. Эта конструктивная особенность позволила инженерам компании отказаться от громоздкой и хрупкой задней крышки в пользу сборной металлической спинки, обеспечив монолитность конструкции и полное отсутствие люфта.

Разбираем смартфон Oppo Finder x907

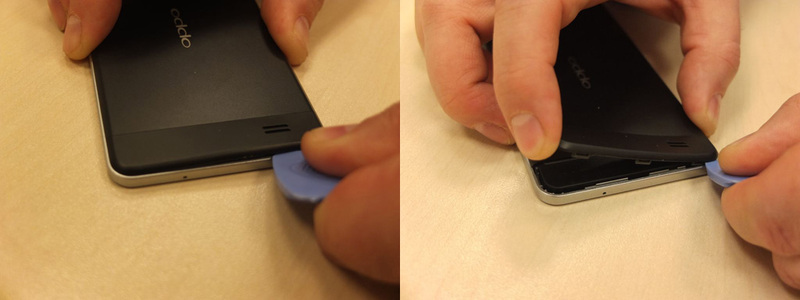

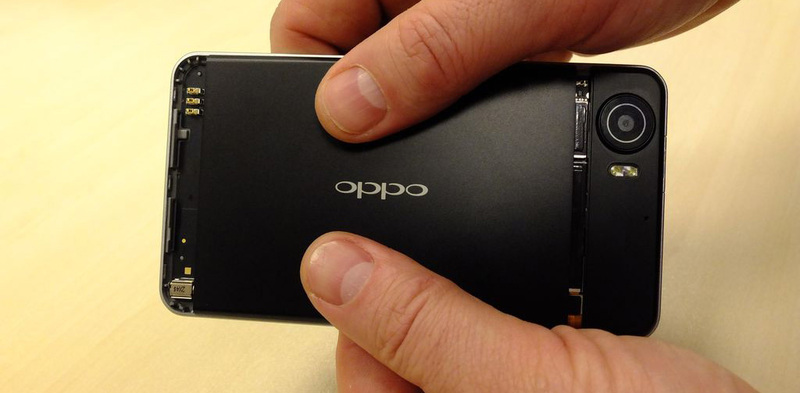

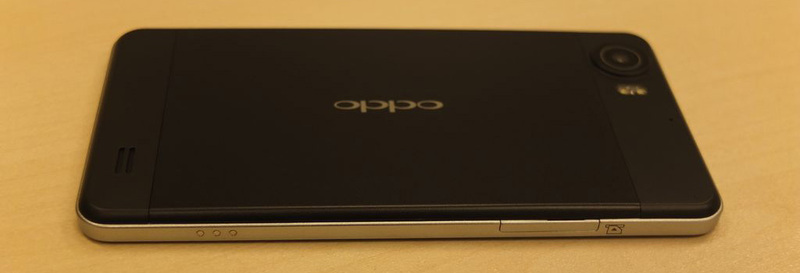

Тыльная сторона аппарата собрана из трех частей. Для того, чтобы получить доступ к внутренностям устройства, необходимо поочередно снять нижнюю защитную крышку, крышку батарейного отсека и крышку камеры.

Разбираем смартфон Oppo Finder x907

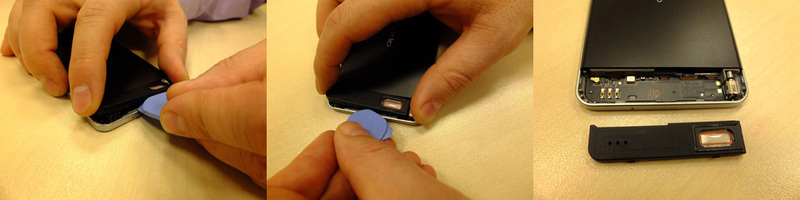

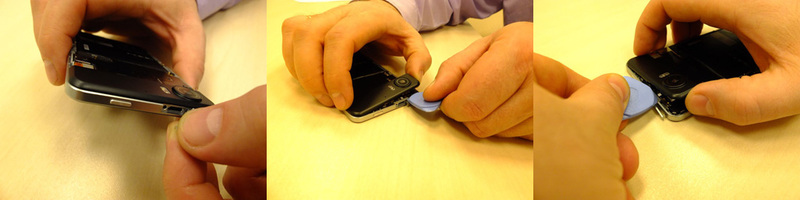

Защитная крышка надежно фиксируется пятью крепежами. Аккуратно вставляем пластиковый медиатор в зазор между кантом и крышкой, поддеваем и снимаем её.

Разбираем смартфон Oppo Finder x907

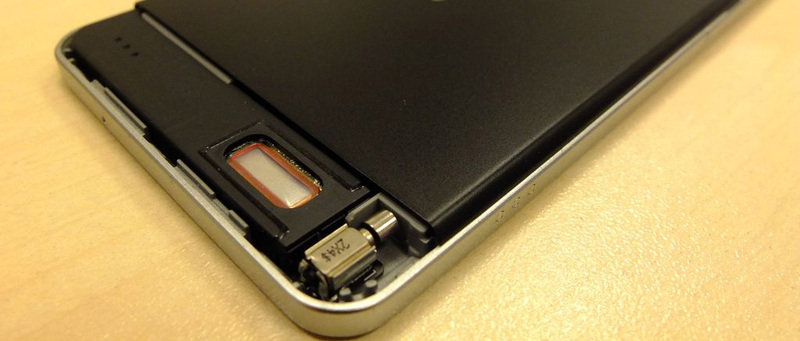

Под крышкой находится пластиковый кронштейн антенны. В него вмонтирован внешний динамик. Рядом располагается вибромотор.

Разбираем смартфон Oppo Finder x907

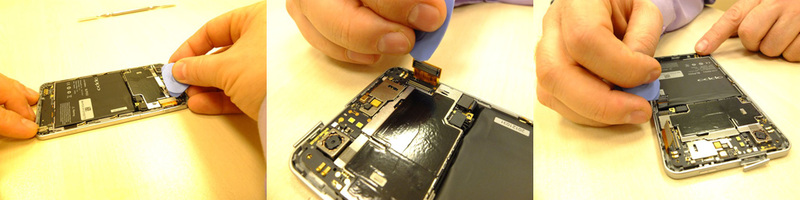

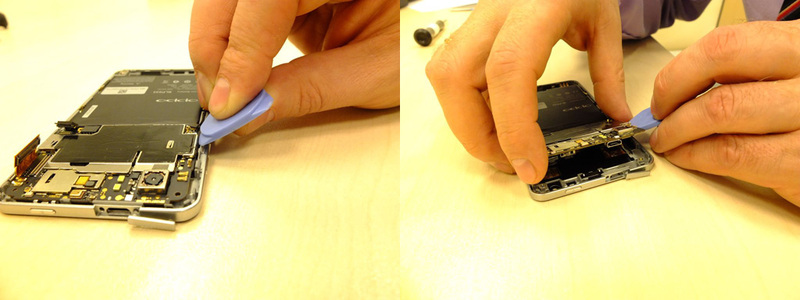

Вставляем медиатор между внутренней стенкой канта и опорной консолью. Убедившись, что все крепления открыты, извлекаем кронштейн.

Разбираем смартфон Oppo Finder x907

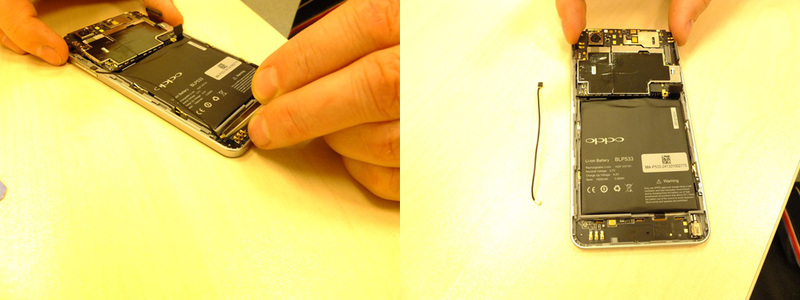

Сдвигаем крышку аккумулятора вниз.

Разбираем смартфон Oppo Finder x907

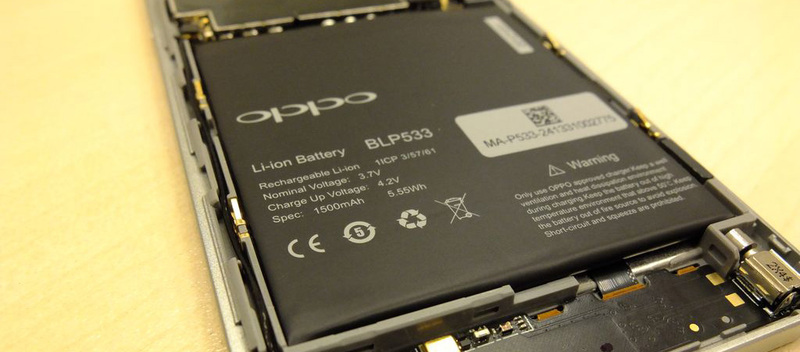

В Oppo Finder применяется литий-ионный аккумулятор ёмкостью 1500 миллиампер-час. Если точнее, запасаемый заряд равен 1500 мА*ч, а запасаемая энергия – 5,5 Вт*ч. Стандартное значение напряжения – 3,7 V; однако, при необходимости, оно может быть повышено до 4,2V.

Разбираем смартфон Oppo Finder x907

Открываем пластиковую заглушку micro-USB разъема. Вставляем медиатор в углубление между разъёмом питания и крышкой. Снимаем крышку камеры. Наружная плоская линза выполнена из закаленного стекла Corning Gorilla Glass, устойчивого к появлению царапин.

Разбираем смартфон Oppo Finder x907

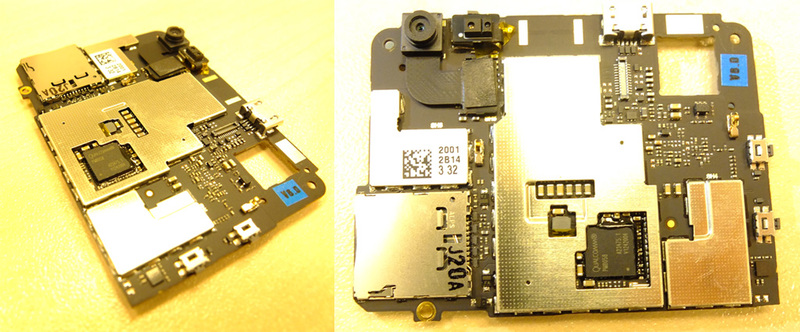

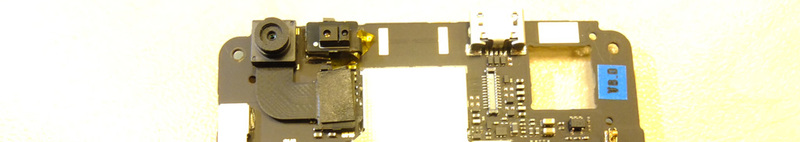

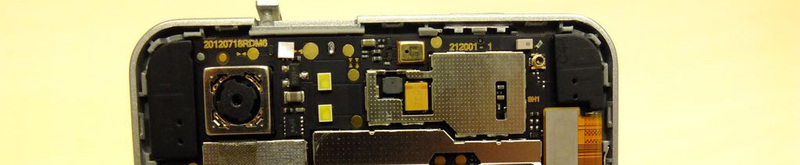

Рассмотрим подробнее печатную плату. На тыльной стороне расположен светочувствительный CMOS-сенсор основной камеры. Разрешающая способность матрицы – 8 мегапикселей. Стандартное значение диафрагмы – f/2.6. Фокусное расстояние – 3 мм. По умолчанию, значение ISO равно 100, изменить его штатными средствами не возможно. Справа от модуля камеры находятся два светодиода LED-вспышки.

Разбираем смартфон Oppo Finder x907

Для доступа к фронтальной стороне платы, необходимо извлечь ее из корпуса. Пинцетом поочередно снимаем пластиковые кронштейны с антенн GPS-приемника и Wi-Fi-передатчика.

Разбираем смартфон Oppo Finder x907

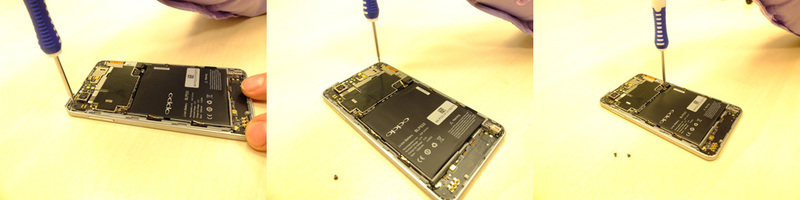

Откручиваем три винта, фиксирующих печатную плату.

Разбираем смартфон Oppo Finder x907

Аккуратно отсоединяем шлейф дисплея от LCM BTB-разъема и шлейф антенны BTB-платы.

Разбираем смартфон Oppo Finder x907

Поддеваем плату и приподнимаем ее над корпусом.

Разбираем смартфон Oppo Finder x907

Освобождаем зажим-крепление батареи, отсоединяем кабель RF от платы и FPC-антенны.

Разбираем смартфон Oppo Finder x907

Разбираем смартфон Oppo Finder x907

Сдвигаем плату вниз и извлекаем ее.

Разбираем смартфон Oppo Finder x907

Неприметный чип с маркировкой Qualcomm – система на кристалле MSM8260, относящаяся к третьему поколению семейства Snapdragon. SOC содержит высокопроизводительный двухъядерный ЦПУ Scorpion, в основе которого лежит модифицированное процессорное ядро ARM Cortex-A9 с набором инструкций ARMv7. Максимальная тактовая частота – 1,5 Ггц. Процессор оснащен кэшем второго уровня объемом 512 Кб. Применяемый технологический процесс – 45 нанометров. Более подробная информация содержится в официальных документах: здесь и здесь.

Разбираем смартфон Oppo Finder x907

Ускоритель Adreno 220, произведенный компанией Imageon, поддерживает большинство распространенных графических библиотек, таких как: OpenGL ES 2.0, OpenGL ES 1.1, OpenVG 1.1, EGL 1.3, Direct3D Mobile, SVGT 1.2, Direct Draw, GDI; и способен просчитывать до 88 миллионов треугольников в секунду. Стандартная частота ядра – 266 Мгц, максимальная – 400.

Разбираем смартфон Oppo Finder x907

За хранение данных отвечает MCP-чип от Samsung, объединяющий в себе 16Гб ПЗУ и 1Гб ОЗУ типа LPDDRII.

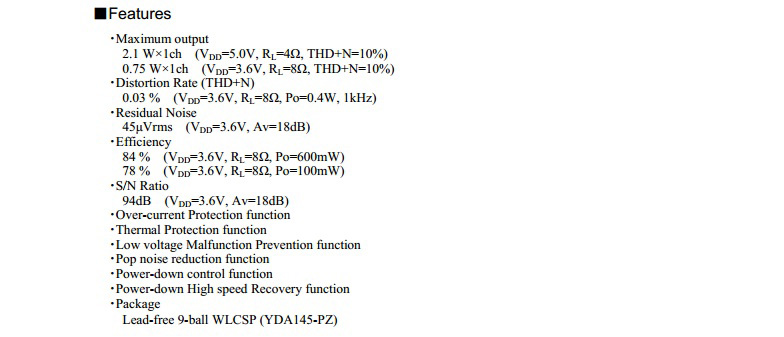

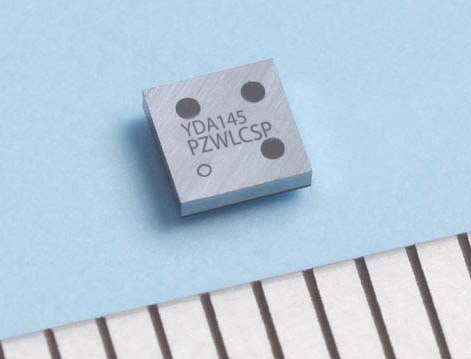

Аудио обрабатывается цифровым усилителем YAMAHA YDA145 с максимальной выходной мощностью 2.1Вт на дюйм. Загрузить документацию по чипу вы можете с официального сайта YAMAHA.

Разбираем смартфон Oppo Finder x907

Разбираем смартфон Oppo Finder x907

Для охлаждения чипа используется термопроводящая прокладка на графитовой основе. Аналогичный SOC применяется в смартфонах Sony Xperia (Ion, S, SL, Arco S), HTC Sensation и Sensation SL, Xiaomi MI-One S.

Фронтальная CMOS-камера имеет разрешение 1,3 Mpx. Поддерживается запись видео до 720p при 16 кадрах в секунду. Справа от камеры расположен датчик освещения.

Разбираем смартфон Oppo Finder x907

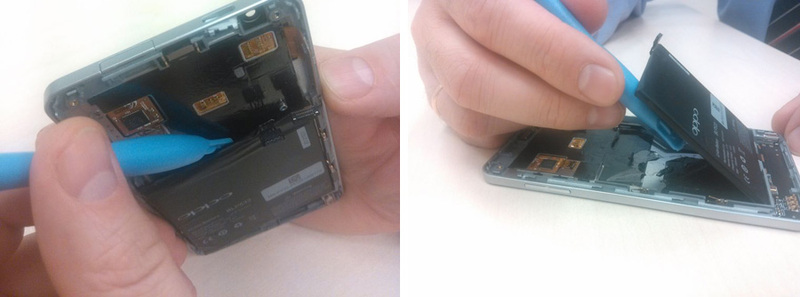

Батарея крепится к нижней крышке опорной конструкции с помощью двустороннего скотча. Помещаем между ними технический скальпель и осторожно снимаем элемент питания, приложив пропорциональное усилие.

Разбираем смартфон Oppo Finder x907

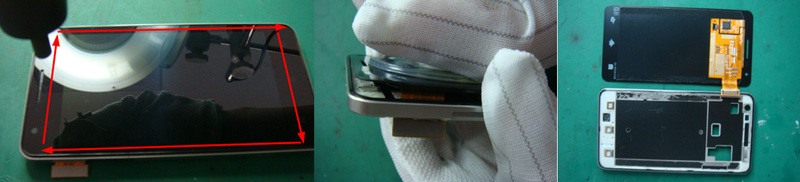

Снимаем дисплей с помощью промышленного фена. Устанавливаем температуру около 100º, а скорость потока на уровне 3-4. Попеременно подогреваем углы сенсорного экрана, пока стекло не начнет обжигать руку. Затем, с помощью присоски, снимаем дисплей.

Разбираем смартфон Oppo Finder x907

Дисплей создан по технологии Super Amoled Plus, разработанной Samsung. Разрешение – 800x480 точек при диагонали 4,3 дюйма, что дает 217 DPI. Отображается до 16 миллионов оттенков. Углы обзора максимальны. Сенсор емкостного типа. Между сенсорной панелью и матрицей отсутствует воздушная прослойка.

Разбираем смартфон Oppo Finder x907

На спинке дисплея располагается 224-канальный контроллер сенсорного экрана Atmel mXT-224. Контроллер распознает до 10 одновременных касаний с минимальным интервалом 10 мм. Максимальная частота сканирования – порядка 250 Гц. Документация и технические характеристики на сайте производителя и описание чипа на русском языке.

Разбираем смартфон Oppo Finder x907

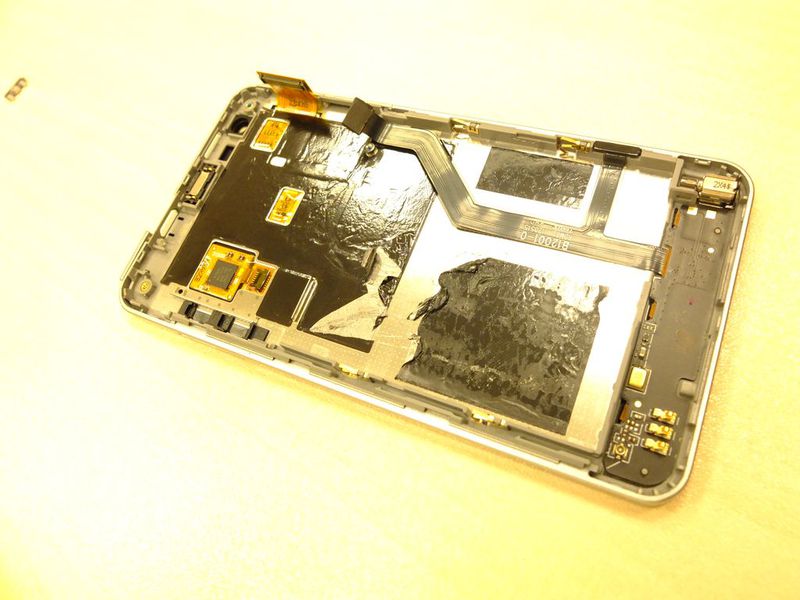

Для того, чтобы извлечь антенну – необходимо снять пластиковый фиксатор, а затем — контактные элементы, предварительно нагрев их. После — нагреваем антенну, пока не размягчится двухсторонний скотч, и снимаем ее.

Разбираем смартфон Oppo Finder x907

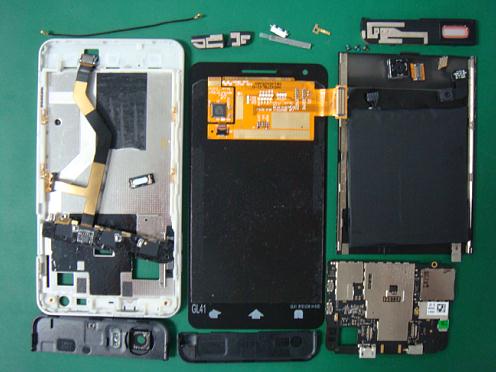

Последние штрихи. Смартфон полностью разобран!

Разбираем смартфон Oppo Finder x907

Автор: Durer

Источник
