Есть 3д-принтер, есть чертежи. Что еще надо для того, чтобы напечатать пистолет?

Я не особенно разбираюсь в оружии, поэтому могу бессовестно лажать с описанием и названием некоторых частей. Исправления приветствуются. Так же в комментариях приветствуется срач, треш, угар, содомия, теории заговора, мнения «теперь все будут печатать пистолет и всех убью» и «теперь я напечатаю пистолет и не буду бояться гопников в бутово». Не приветствуются вопросы «стреляет ли он?» — я сам не пробовал читайте дисклеймер в конце статьи.

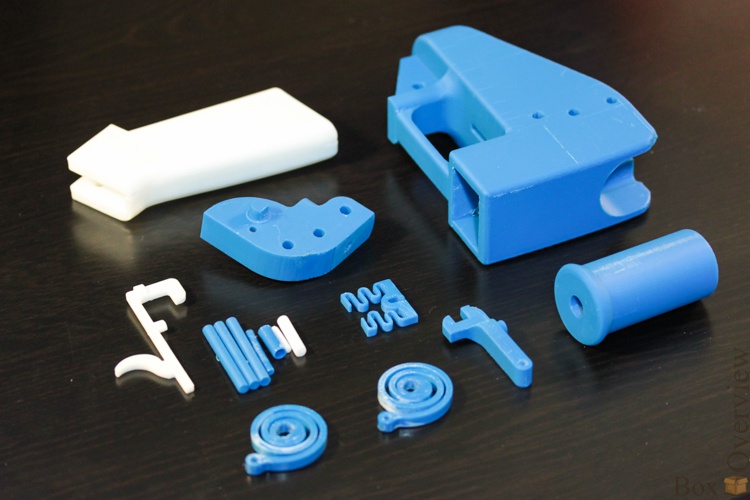

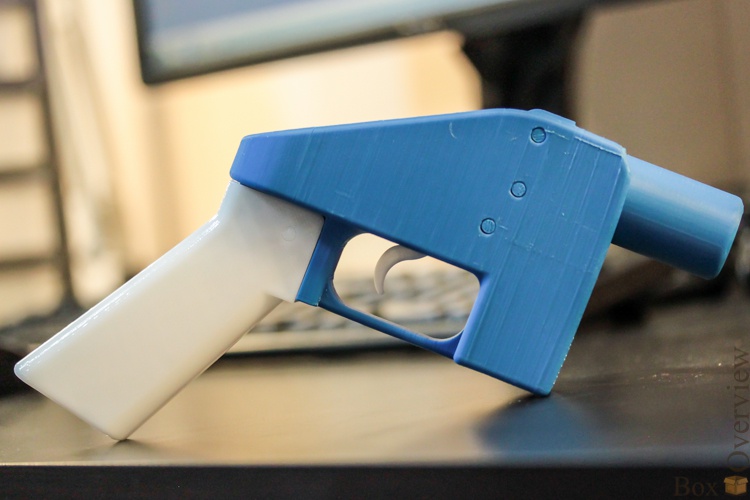

Как выглядит ээээ… устройство — вы можете увидеть на первой фотографии. А состоит он из 16 деталей(для справки — пистолет макарова состоит из 32 деталей):
Общий вес — 162 грамма, правда он может отличаться в зависимости от заполнения деталей. Подозреваю, что заполнение надо было настроить на максимум, но я этого не сделал. Вес потраченного пластика — чуть больше из-за печати подложек и опор.
Крепления — штифтовые. В соединяющихся деталях есть совпадающие отверстия, в которые после совмещения этих деталей вставляется штифт(на фотографии с деталями — это трубочки в нижней левой части)

Девайс был напечатан на принтере UP! из компании 3DPHOME. Из-за маленькой рабочей области его пришлось печатать в 4 захода, и еще два раза печатать сломанные во время сборки детали. Общее время печати — что-то около 20 часов.

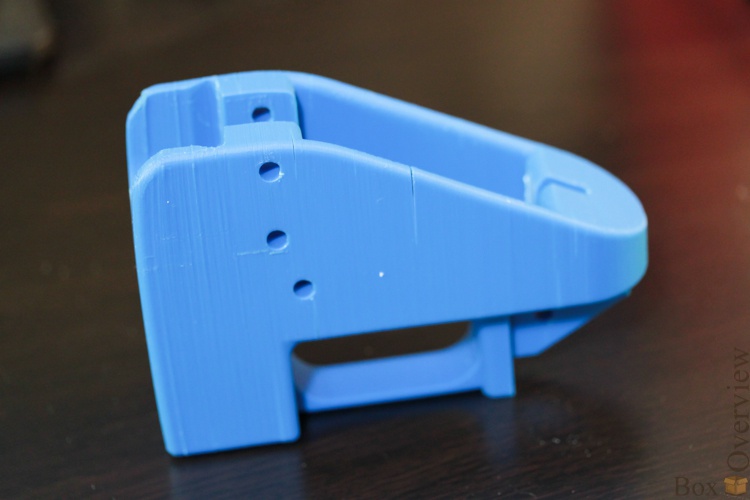

Рамка пистолета с пусковой скобой:
Отверстие для фиксирования ствола в рамке:

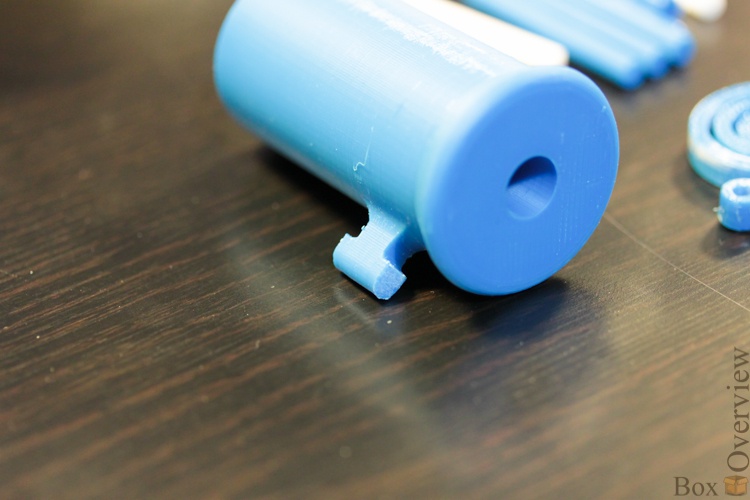

А вот и ствол с ответной частью, которая вставляется в рамку и фиксируется поворотом:

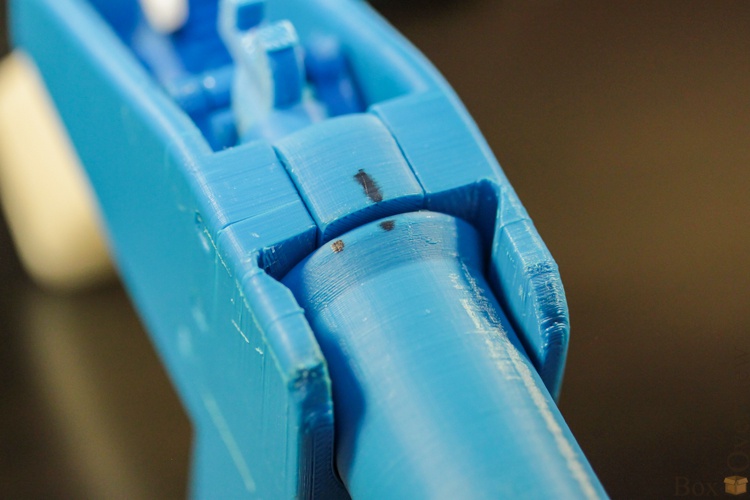

Вот тут отмечены два положения — зафиксировано и нет:

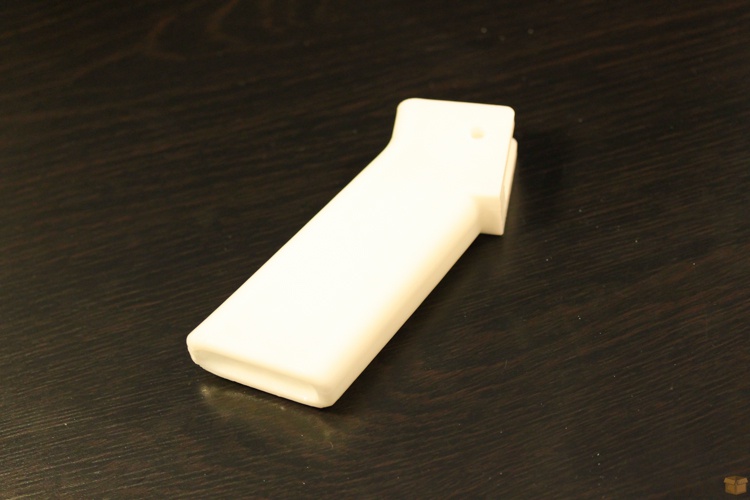

Рукоятка:

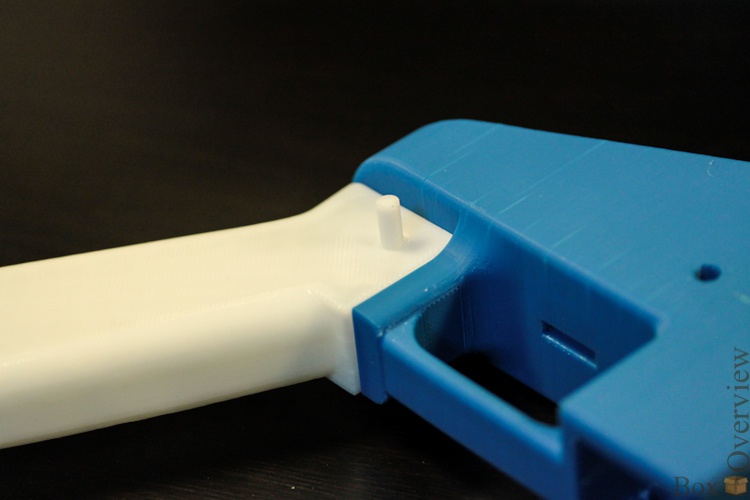

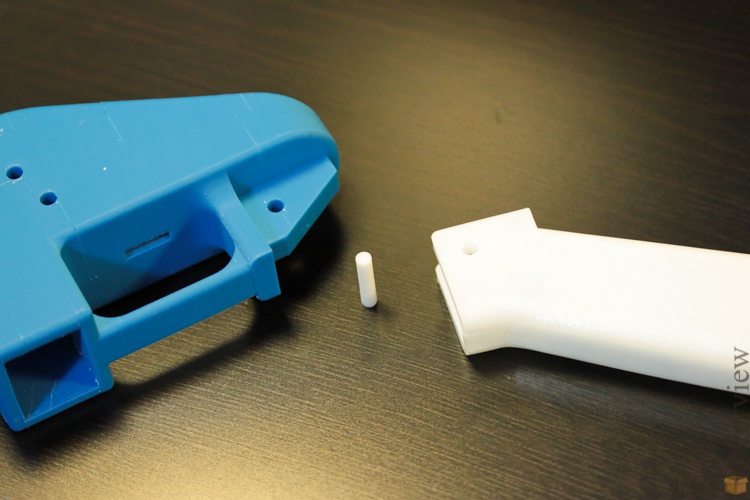

Крепиться к рамке с помощью штифта:
Вот так:
Кстати, из-за печати в комнате, в которой то открывалось, то закрывалось окно на рамке появились пара трещин:
Как я понимаю, из-за неравномерно теплового расширения пластика. Пришлось капнуть туда ацетона и сильно сжать рамку примерно на 20 секунд — трещина склеилась.

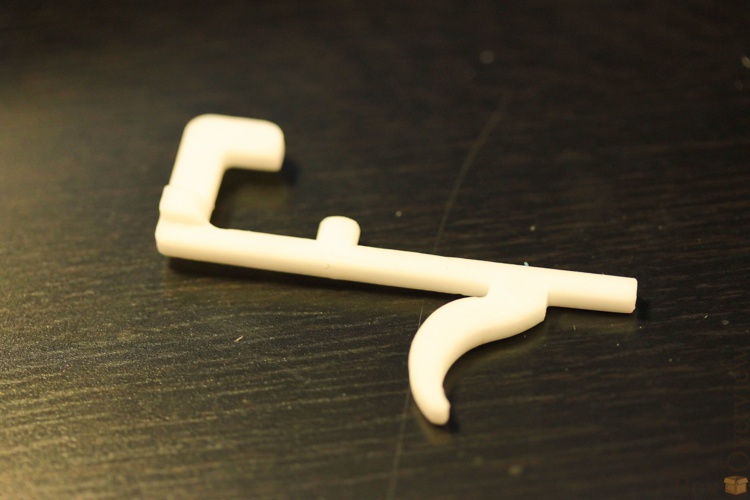

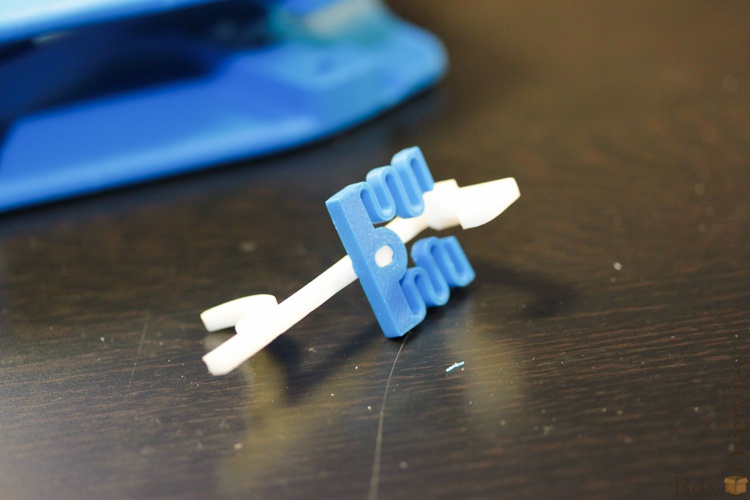

Переходим к механизму пистолета. Спусковой крючок(то, на что нажимаем пальцем), совмещенный со спусковой тягой(связывает крючок и все остальное) и с шептало(штука для удержания крючка при взводе).
Он же, но с надетой на него возвратной пружиной(возвращает шептало и спусковой крючок на место после нажатия — нужно в основном для удобства перезарядки):

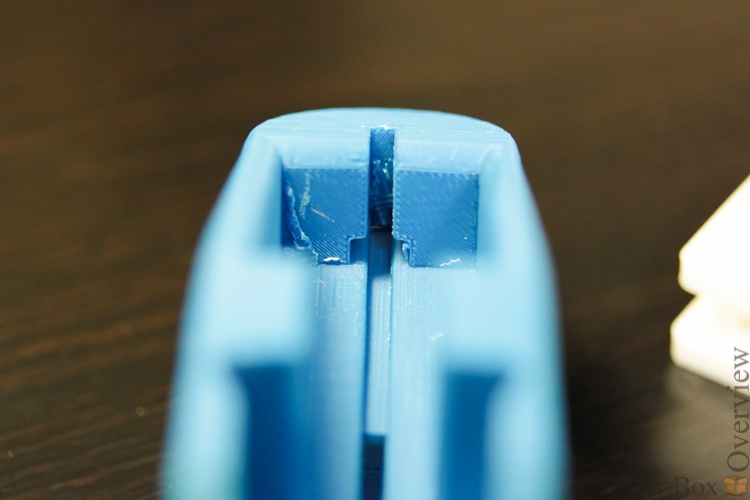

Вот выемка в рамке для одного конца спусковой тяги:
Прорезь для спускового крючка:

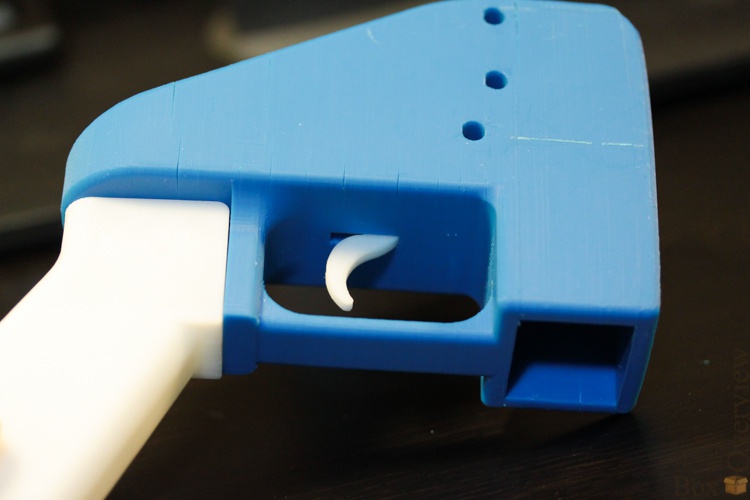

Вот так выглядит установленная тяга снаружи:
А так изнутри:

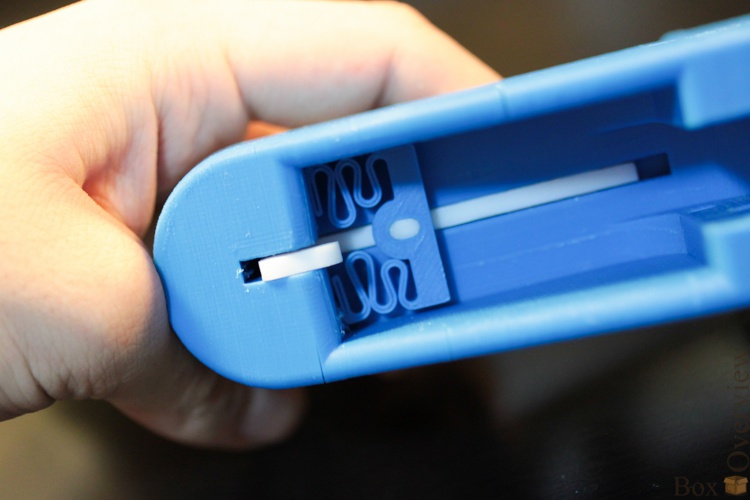

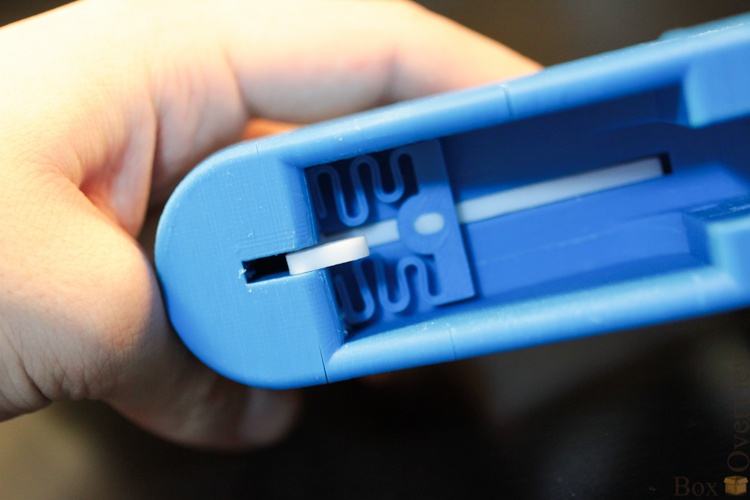

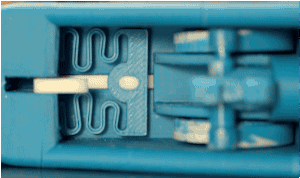

При нажатии на крючок возвратная пружина сжимается:
Чтобы вернуть его в первоначальное положение после отпускания, и для возможности перезарядки одним нажатием на курок.

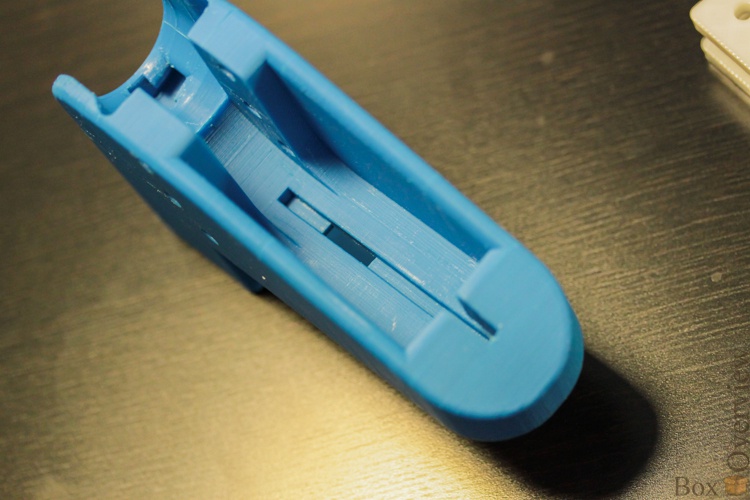

Названия для следующей части я не нашел, но ее можно назвать рамкой ударно-спускового механизма:
Помните три дырки в рамке? Такие же три дырки и тут — так две рамки крепятся друг к другу. Но об этом позже.

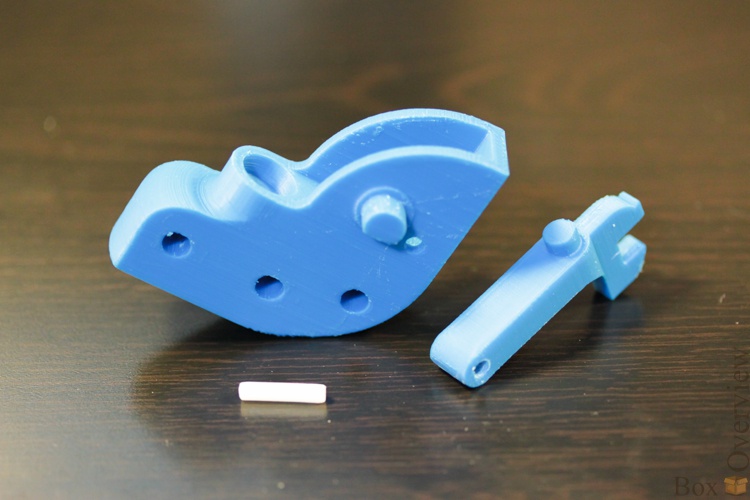

Это курок и его штифт для его крепления:

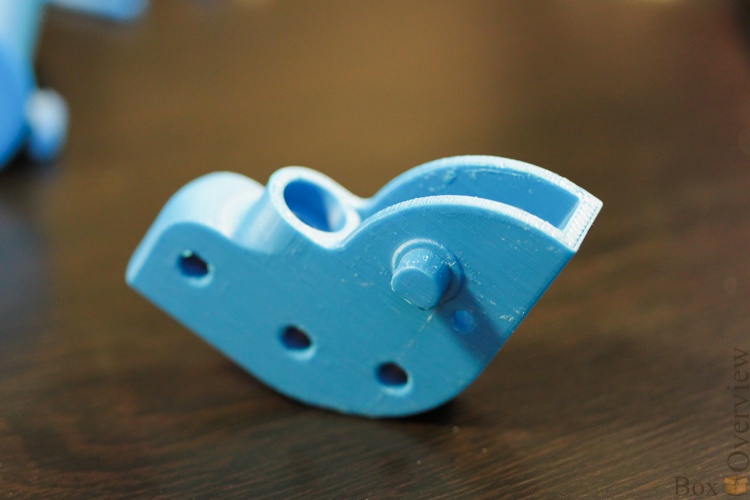

Курок вставляется в рамку и крепится там штифтом:

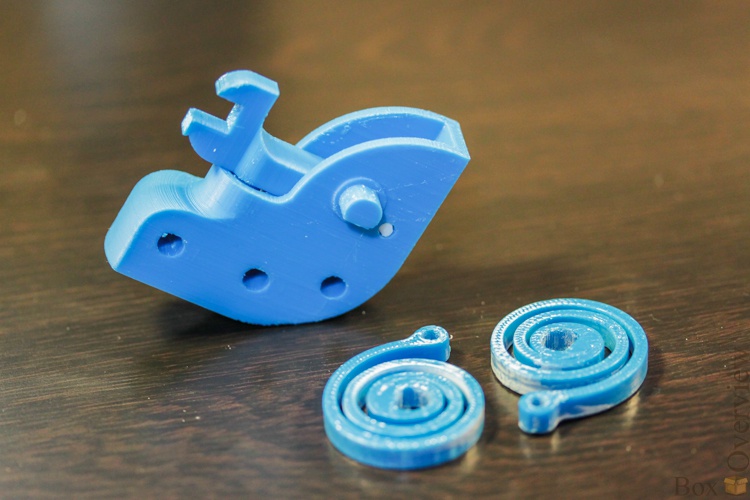

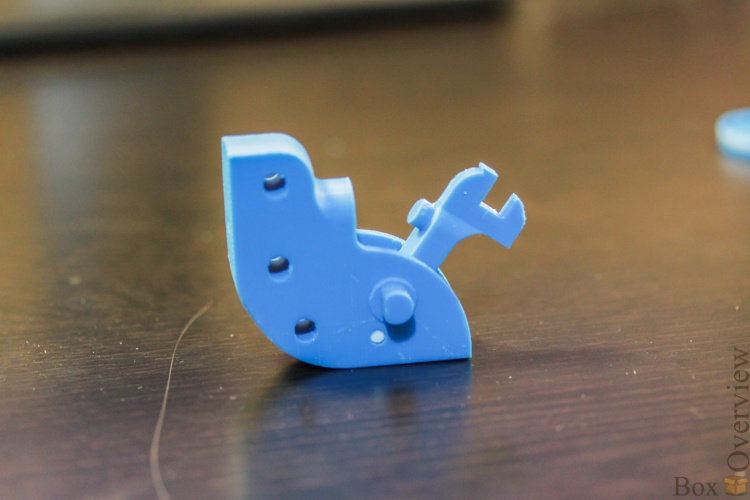

За счет того, что в креплении используется только одним штифт, он может двигаться вот от такого положения:
До такого(и даже чуть больше):

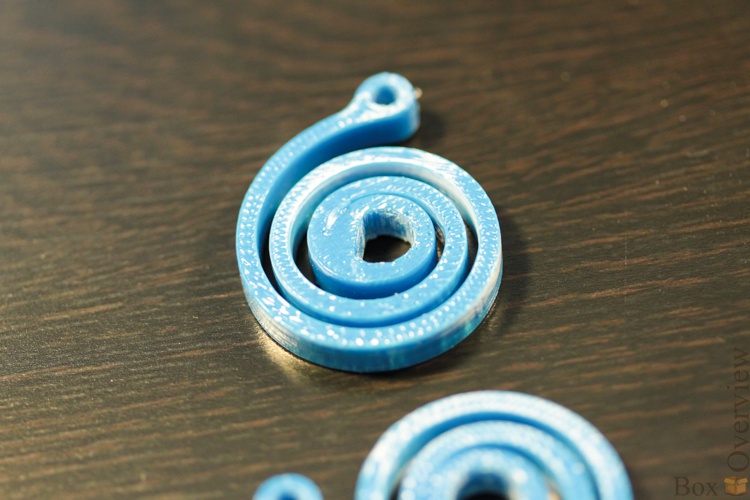

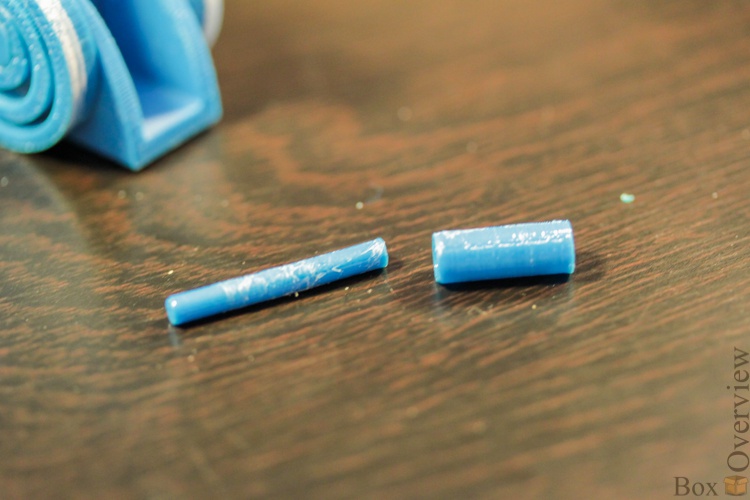

На предыдущей фотки, кстати, изображены части боевой пружины — две улитки. Вот такие(они одинаковые):
Можно заметить, что отверстие в центре не круглое, а с зацепом. Им улитки крепятся за рамку для защиты от проворота при выстреле. Вот так, с одной и с другой стороны:
Далее они соединятся вот этими двумя деталями:
Вот как их назвать, я точно не знаю. Служат они для крепления боевой пружины к курку. Для чего их две, причем одна свободно вращается на другой — я незнаю. В первые разы внутренняя деталь ломалась почти после каждого выстрела, помогла печать с установкой детали вертикально(чтобы слои печатались перпендикулярно оси) и окунание в ацетон. Кстати, непрезентабельный внешний вид пружен тоже связан с ацетоном — я немного недосушил детали и под верхней пленкой образовалось пространство. На характеристики это не влияет.

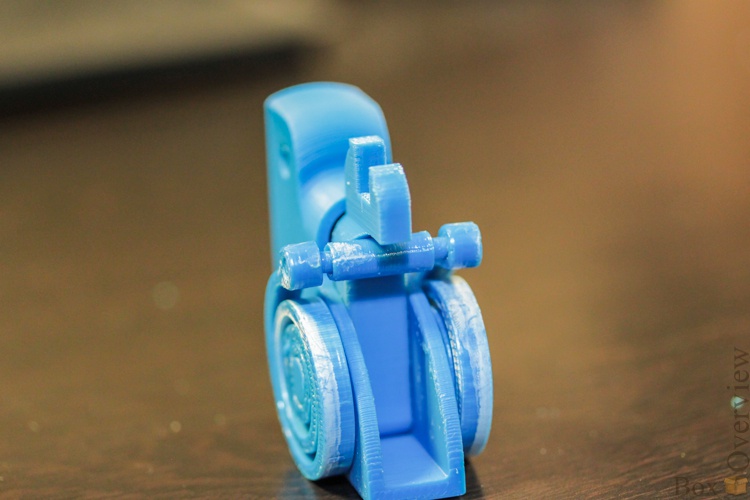

Вот так выглядит ударно-спусковой механизм в сборе:

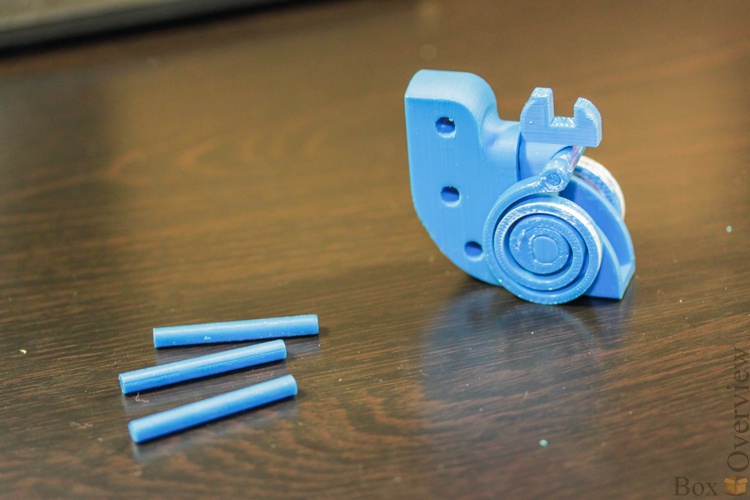

Теперь можно взять вот эти три штифта и установить его в рамку:
Штифты входят с усилием, но пальцем это сделать вполне возможно:

Пистолет почти собран, остался только ствол:

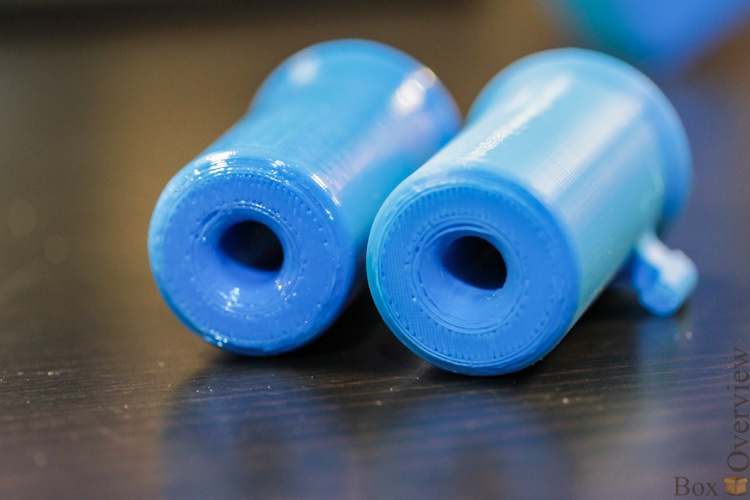

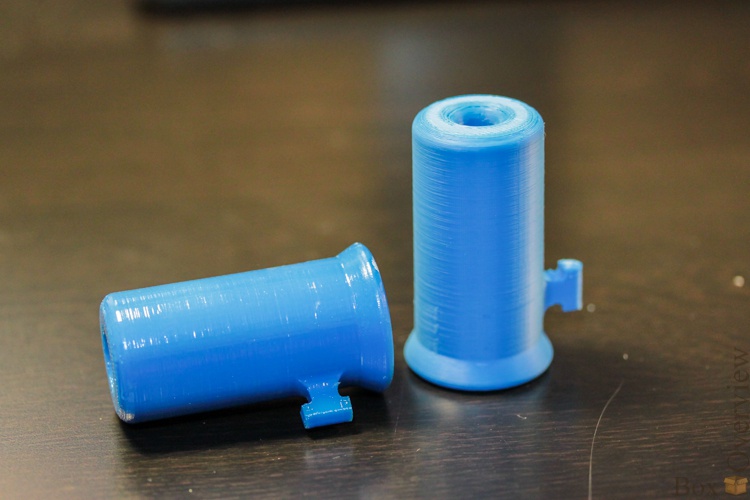

Один пережил окунание в ацетон, а второй оставлен так как напечатался, контрольная группа:

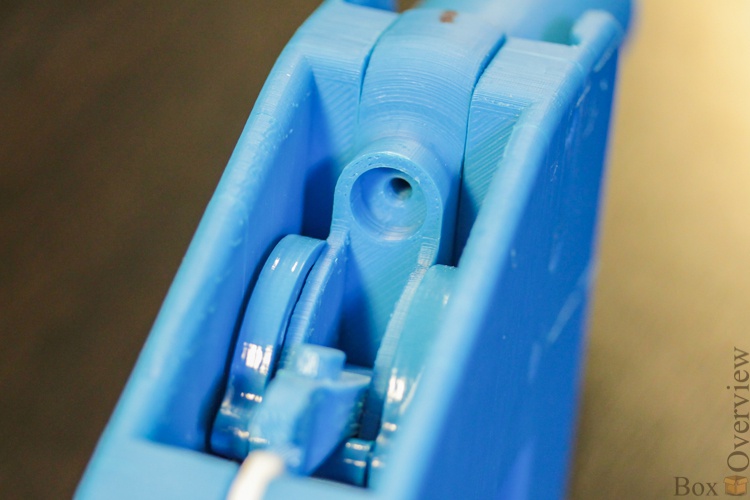

Вот механизм в сборе:

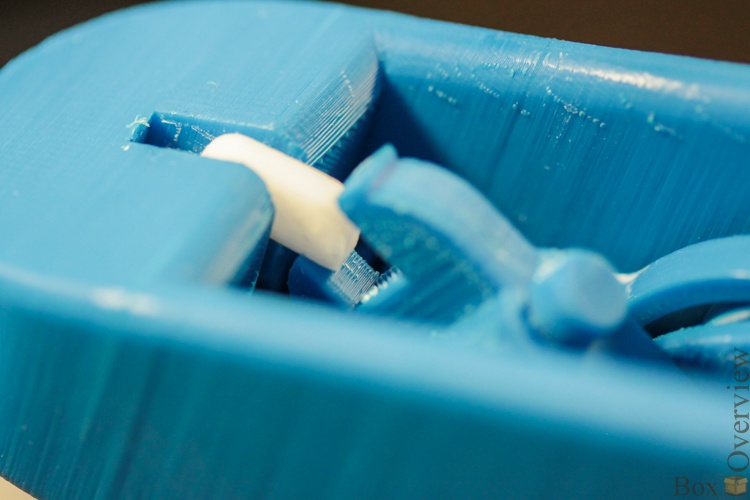

При нажатии на курок, он оттягивает боевую пружину и входить в зацепление с шептало:
И теперь только и ждет нажатия крючка, чтобы ударить со всей силы по ударнику(он должен быть на месте дырки в рамке спускового механизма):
Ударник представляет собой гвоздь, обрезанный до такой длинны, чтобы курок ударив по нему, передал усилие удара на капсуль патрона(он, кстати, вставляется в ствол)

Стреляем:

Дисклеймер

Все фотографии, приведенные выше — плод работы в фотошопе и 3дмаксе, а текст — выдумка. Мы не печатали пистолет, а просто пошутили. Да-да, пошутили. *зловещий смайлик*
