Защита устройств от пыли и влаги. Разбираемся в обозначениях IP стандарта - 1

Мы уже много лет имеем дело с самыми разными устройствами.За это время через наши руки прошли тысячи и тысячи гаджетов, а наши покупатели задали нам о них великое множество вопросов. Среди всех этих вопросов есть те, что постоянно повторяются. Чаще других встречаются вопросы о пыле- и водозащите гаджетов. И мы знаем, почему. Дело в том, что практически все производители указывают соответствие своего устройства стандарту IP.

Также компании, разрабатывающие гаджеты, любят писать, что их устройство может выдержать давление в 3-5 атмосфер или даже больше. Покупатели таких гаджетов, пытаясь руководствоваться логикой, считают, что, если указано 5 атмосфер, значит, устройство можно погружать на глубину 50 метров. А если так, что плавать в нем точно можно, и тем более, можно принимать душ. Но логика не всегда работает там, где действуют маркетологи. Давайте все-таки попробуем разобраться, что все это значит.

IPХХ — что это значит?

Итак, IP стандарт — это международный стандарт, который классифицирует степень защиты устройств от проникновения твердых частиц мельчайшей фракции (фактически, пыли) и воды. Кстати, степени защиты, обеспечиваемые оболочками (код IP) определяется по ГОСТ 14254-96. Стандарт разработан на основе стандарта МЭК 60529 1989 г. и введен в действие с 1 января 1997 г. International Protection Rating вводит обозначение IPXX, где вместо «XX» стоят цифры. В качестве примера можно привести два наиболее распространенных стандарта для пользовательских устройств — IP67 и IP68.

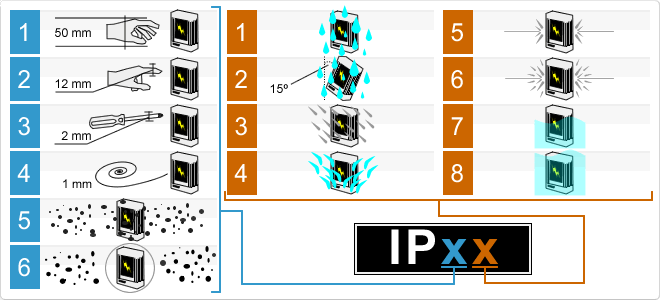

Защита устройств от пыли и влаги. Разбираемся в обозначениях IP стандарта - 2

Здесь первая цифра означает степень защиты от инородных твердых тел (пыль, металл, пальцы человека и т.п.). Минимальная защита 0 (устройство пригодно только при использовании в корпусе), максимальная — 6 (полная защита от пыли).

Вторая цифра показывает степень защиты от проникновения влаги. Минимальная защита 0 (любая влага может повредить устройство), максимальная — 8 (устройство не боится воды, его можно погружать на глубину более 1 метра).

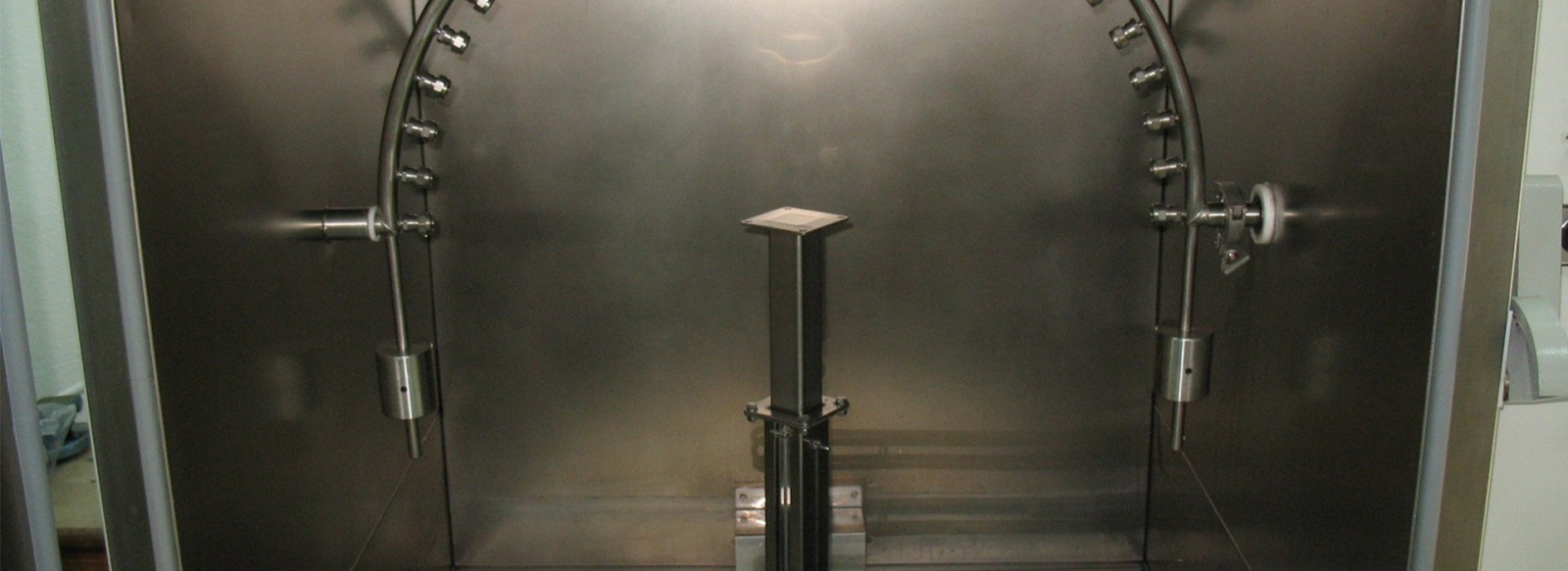

Защита устройств от пыли и влаги. Разбираемся в обозначениях IP стандарта - 3
Испытания водоустойчивости проводятся вот в таких боксах

После цифр иногда могут идти и буквы, которые предоставляют дополнительную информацию о степени защиты устройства от внешних факторов. Но для потребительских устройств такой тип обозначения встречается редко, поэтому сейчас его рассматривать не будем. Согласно Википедии, максимальная степень защиты по стандарту IP — IP69-K. Так маркируют корпуса устройств, которые могут выдерживать высокотемпературную мойку под высоким давлением. В этом случае пришлось даже ввести дополнительную маркировку (напомню, что общепринятое обозначение максимальной защиты от воды — 8, а не 9).

Уровень Защита от Описание
0 Защита отсутствует
1 Вертикальные капли Вертикально капающая вода не должна нарушать работу устройства
2 Вертикальные капли под углом до 15° Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°
3 Падающие брызги Защита от дождя. Брызги падают вертикально или под углом до 60° к вертикали.
4 Брызги Защита от брызг, падающих в любом направлении.
5 Струи Защита от водяных струй с любого направления
6 Морские волны Защита от морских волн или сильных водяных струй. Попавшая внутрь корпуса вода не должна нарушать работу устройства.
7 Кратковременное погружение на глубину до 1 м При кратковременном погружении вода не попадает в количествах, нарушающих работу устройства. Постоянная работа в погружённом режиме не предполагается.
8 Погружение на глубину более 1 м длительностью более 30 мин. Устройство может работать в погружённом режиме

Иногда вместо одной из цифр в обозначении степени защиты конкретного гаджета можно видеть Х. Например, IPX7. В этом случае обозначение говорит, что устройство не тестировалось на предмет защиты от пыли, но воды оно не боится.

Метры и атмосферы — а здесь где собака зарыта?

Производители электронных устройств работают и с IP стандартом, но чаще используется еще и альтернативный рейтинг с указанием атмосфер. Garmin, Pebble, Polar и другие производители электронных устройств, зачастую, сами тестируют свои устройства для того, чтобы определить, насколько хорошо они защищены от воздействия воды.

Давление/глубина Защита
3 атм (30 м) Устройство не боится брызг воды, но в нем нельзя принимать душ, нельзя купаться, плавать и тем более, нырять. Лучше держать гаджет подальше от воды
5 атм (50 м) Устройство хорошо защищено от воды, его можно не снимать в бассейне, ходить на рыбалку, плавать и выполнять какие-то водные работы, не требующие погружения
10 атм (100 м) Можно использовать практически при любых водных работах, купаться и на какое-то время погружать под воду. Любители подводного плавания могут без проблем работать с такими устройствами
20 атм (200 м) Можно погружать на относительно большую глубину, то есть, например, нырять с аквалангом, использовать девайс при работе в морской воде

Неопытные пользователи, видя обозначение 30-50 м сразу решают, что с таким гаджетом можно нырять, плавать или вообще держать устройство в аквариуме. На самом деле, как видим, девайс с обозначением в 3 АТМ или 30 метров воды боится, и очень сильно.

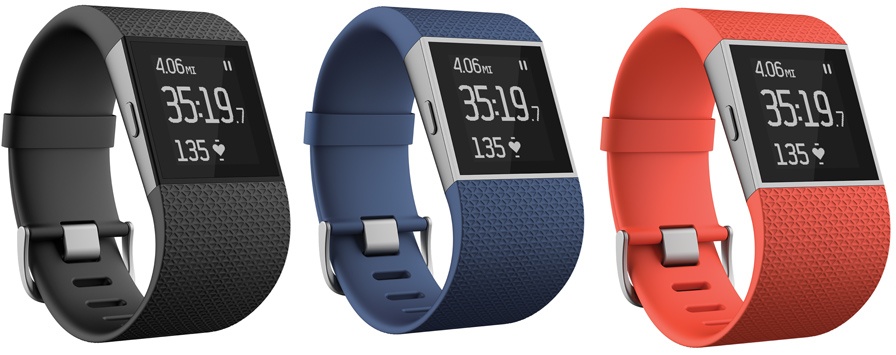

Защита устройств от пыли и влаги. Разбираемся в обозначениях IP стандарта - 4

Еще интересно, что производители понимают маркировку по-своему. Например, тот же Fitbit Surge носит отметку в 5 АТМ. По-хорошему, это означает, что его можно не снимать во время плавания. Но производители говорят, что купаться в этом гаджете не стоит, поскольку Surge может не выдержать ударов во время заплыва. В чем же дело? А в том, что водоустойчивость устройств тестируются в стоячей пресной воде (в большинстве случаев). Во время плавания давление может скачкообразно меняться, и вода все же найдет лазейку, испортив гаджет.

Защита устройств от пыли и влаги. Разбираемся в обозначениях IP стандарта - 5
Любители дайвинга иногда подвергают свои устройства большому риску

А вот с Pebble Time дело обстоит по-другому. Разработчики везде указывают степень защиты в «30 м», но в описании устройства говорится, что с ним можно плавать в бассейне. Но и это вовсе не значит, что, надев эти часы, вы можете нырять в них в море. Морская вода — вовсе не то, что пресная, она содержит гораздо больше солей, а это может привести к порче устройства. Как уже говорилось выше, большинство девайсов проходят проверку именно в пресной, а не соленой морской воде.

Это стоит знать

  • Большая часть тестов на водозащищенность проводится в пресной воде. Если производитель не указал, что гаджет не боится соленой воды, то, значит, тестирование в море или океане не проводилось;
  • Тесты проводятся при плюсовой температуре, обычно это 15-35 градусов Цельсия. Если в часах, которые не боятся воды при обычной температуре, зайти в сауну или баню, они могут испортиться;
  • Кожаный ремешок не является водозищищенным;
  • Если устройство не боится воды, при погружении в воду проверьте, чтобы все отверстия гаджета, которые должны быть закрыты, были закрыты;
  • Гаджет с минимальной защитой от воды вовсе не обязательно поломается, если в нем принимать душ или купаться. Но нет никакой гарантии, что если вы два раза приняли душ, и все было хорошо, то ничего не случится и на третий раз;
  • Лучше не нажимать на экран или физические кнопки устройства под водой.

Первым делом — инструкция

Мы в Madrobots считаем, что лучше всего внимательно читать инструкцию к устройству. Конечно, далеко не все это делают, но, если вы собираетесь ехать на море или даже просто принять душ в новом устройстве, лучше прочитайте инструкцию от производителя.

И в любом случае стоит помнить, что электронные устройства — это сложные системы, которые состоят из множества деталей. Каким бы надежным девайс бы ни был, лишний раз лучше не рисковать, чтобы потом не было мучительно больно.
