Коллеги!

По вашим многочисленным просьбам мы провели тестирование первого привезенного в Россию пролёта AirFiber от компании Ubiquiti. На официальном сайте производитель утверждает, что AirFiber способен передать до 1400 Мбит/с на расстояние более 13 км. Это в разы превышает возможности современных РРЛ (1+0) и конечно, AirFiber мы ждали с великим нетерпением. И вот, первая партия приехала, и мы тут же провели испытания на реальных расстояниях.

Компанию Ubiquiti и ее продукцию вряд ли нужно представлять нашим читателям.
Уже 5 лет Ubiquiti предлагает нам надежные, высокопроизводительные и недорогие решения последней мили Airmax и Wi-Fi решения для дома и офиса.
Решения Ubiquiti с высоконаправленными антеннами Nanobridge и Powerbridge зачастую используются и в качестве недорогих магистральных радио каналов.
Однако, с каждым годом требования к пропускной способности магистральных каналов растут с каждым годом, и емкости в 100-150 Мбит симплекса уже, зачастую, недостаточно даже для требовательного клиента, не говоря уже о магистральных каналах.
Массовое использование torrent-клиентов также предъявляет и высокие требования к пакетной производительности радиоканала.
Сегодня Ubiquiti предлагает новое решение для построения высокопроизводительных магистралей, объединения базовых станций, соединения сегментов кабельных сетей.
AirFiber — новая революция от Ubiquiti. Результаты тестов

AirFiber – удобное, высокопроизводительное и компактное решение для опорной сети оператора.
Радиорелейная станция AirFiber позволяет «из коробки» получить надежный радиоканал емкостью 750 Мбит full duplex для любого типа трафика по беспрецедентно низкой стоимости.
Несмотря на невысокую стоимость, AirFiber обладает всеми чертами, присущими современным радиорелейным станциям:
• Высокая пропускная способность канала
• Высокая пакетная производительность, отсутствует падение скорости при малом размере пакетов

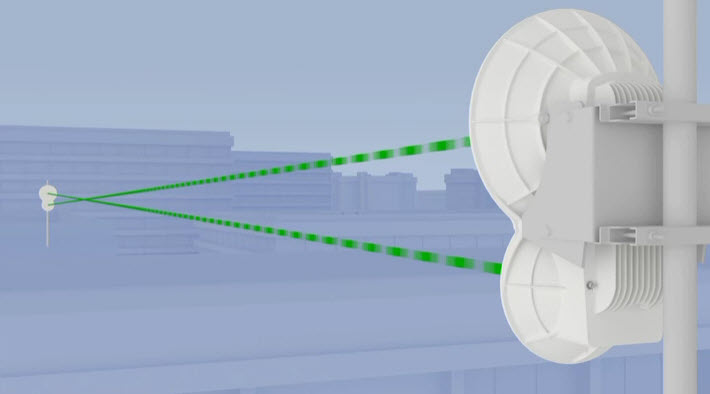

• Использование высокоэффективных модуляций и технологии XPIC MIMO для повышения емкости канала и эффективного использования радиосреды
AirFiber — новая революция от Ubiquiti. Результаты тестов
• Адаптивная модуляция, позволяющая получить оптимальный по емкости и надежности радиоканал.
• Малое энергопотребление (до 50 ватт)
В комплект поставки входит все необходимое для развертывания канала:
• Само устройство со встроенными антеннами
• Полный набор крепежа
• Инжектор питания по витой паре
• Инструкция к системе

AirFiber оснащен Gigabit Ethernet интерфейсом для передачи трафика и inband управления, а также дополнительным интерфейсом для out of band управления через резервный канал связи.

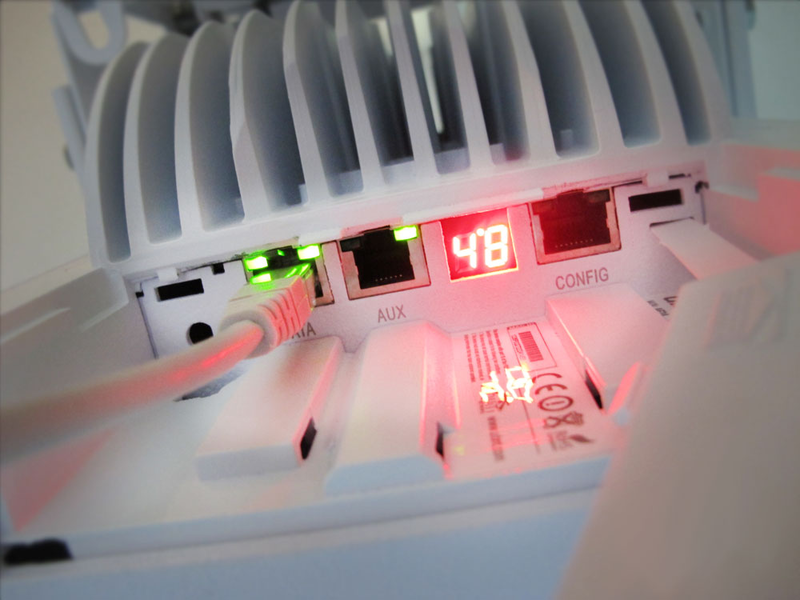

Еще один интерфейс, AUX, позволяет через простой переходник подключить вольтметр и проводить юстировку по его показаниям (по сути, это аналог встроенного индикатора RSSI)
AirFiber — новая революция от Ubiquiti. Результаты тестов

Юстировка устройства осуществляется с помощью web меню, либо встроенного индикатора принимаемого уровня сигнала RSSI.
При включении устройства мы видим привычный интерфейс Ubiquiti:
AirFiber — новая революция от Ubiquiti. Результаты тестов

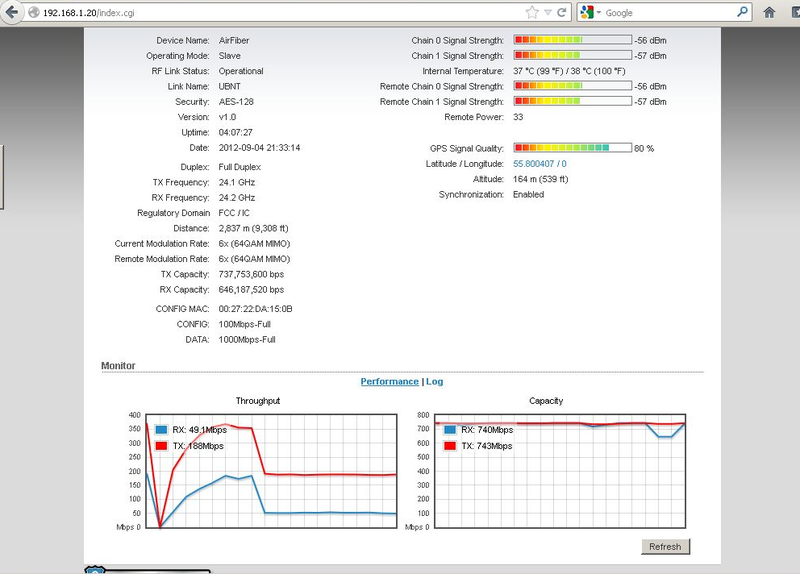

Меню устройства в процессе юстировки.

Функционально магистраль работает в режиме прозрачного моста, с возможностью управления устройством в выделенном management vlan.

Тестовая эксплуатация системы производилась нами на дистанциях 2,8, 4,5, 5,6 км.
Дистанции были выбраны для получения максимальной производительности системы,
Перед тестированием производился расчет энергетики радиоканала, для определения ожидаемого уровня сигнала и достижимой скорости.
Система устанавливалась на крышах, на стандартную трубостойку.

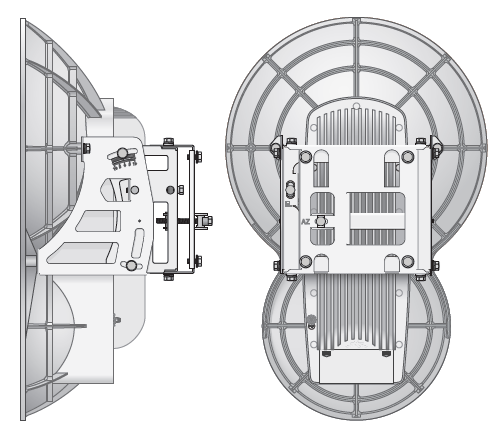

Крепеж и юстировка системы очень удобны, в приложенном видеоролике Вы можете увидеть, что система юстируется вращением всего 2 винтов.
AirFiber — новая революция от Ubiquiti. Результаты тестов

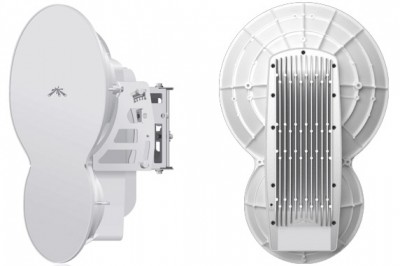

Внешний вид устройства.

AirFiber — новая революция от Ubiquiti. Результаты тестов

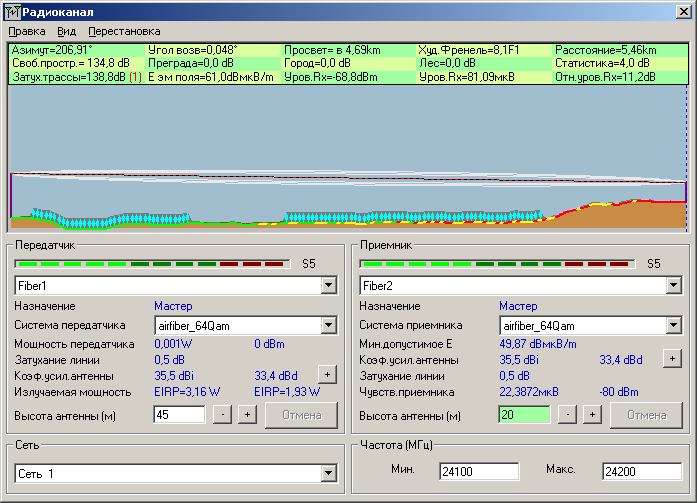

Расчет радиоканала — простое и удобное планирование радиосети

AirFiber — новая революция от Ubiquiti. Результаты тестов

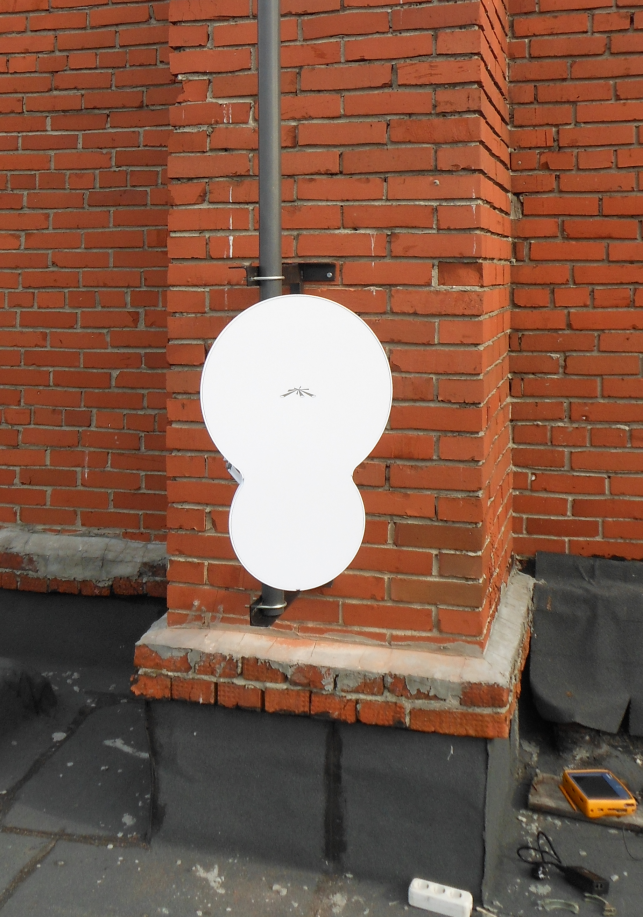

Устройство на трубостойке

Результаты тестирования

При тестировании на 4,5 км канале нагрузка состояла в трафике домовой сети и IPTV (тесты проводились на живой сети провайдера, подключали группу многоэтажек).
На остальных каналах тестирование производилось с помощью аппаратного трафикогенератора Fluke Etherscope.

• Энергетика системы полностью соответствует заявленной, удается даже отъюстировать ее на 4 дБ лучше расчетного.
• В связи с некоторыми особенностями ПО ревизии 1.0 мы снизили выходную мощность на 3 дБм

  Расчетные значения Полученные значения
Уровень сигнала (без учета понижения мощности) Емкость канала фуллдуплекс Сигнала (с учетом понижения мощности) Емкость канала фуллдуплекс
2,8 км -63 743 Мбит/с -59 743 Мбит/с
4,5 км -67.3 500 Мбит/с -66 500 Мбит
5,6 км -68.8 500 Мбит/с -67 500 Мбит/с

AirFiber — новая революция от Ubiquiti. Результаты тестов

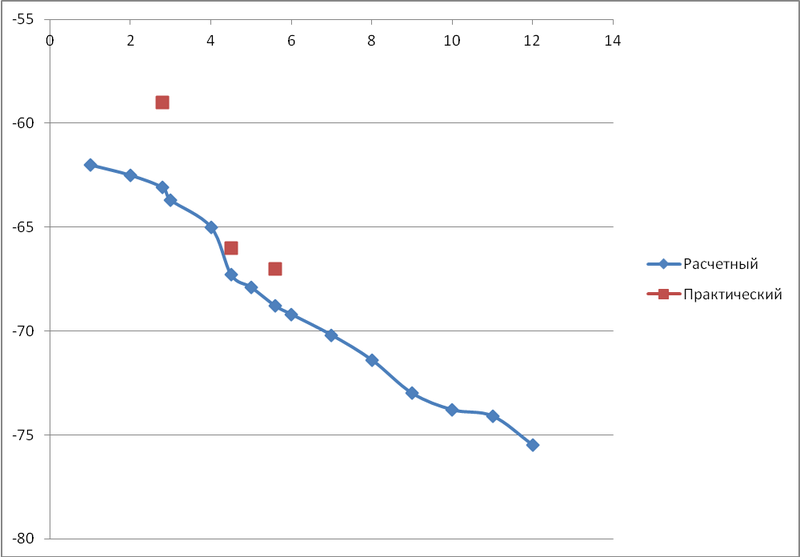

Расчетный и достигутый на практике уровень сигнала dBm

AirFiber — новая революция от Ubiquiti. Результаты тестов
Расчетная и практически достигнутая скорость радио канала Мбит/с

AirFiber — новая революция от Ubiquiti. Результаты тестов
Эффективные (полезные) fullduplex скорости типовых решений точка-точка, в зависимости от дальности

AirFiber — новая революция от Ubiquiti. Результаты тестов
Где то там, за лесом, почти в 6 километрах, теперь будет быстрый интернет

Заключение.

Система полностью подтвердила заявленные характеристики.
Уровни сигналов, полученные при практических испытаниях, превышают расчетные, производительность системы соответствует заявленной.
В отличие от Wi-Fi решений система передает трафик IPTV без нарушения качества картинки, а также не имеет ограничения по пакетной нагрузке, то есть, способна работать и при большом объеме torrent трафика.
В отличии от многих релейных станций, в системе нет лицензионных ограничений пропускной способности и скрытых платежей за их снятие — Вы приобретаете систему со всеми ее возможностями сразу.

В новых версиях программного обеспечения производитель обещает порадовать нас дополнительным функционалом, например:
• поддержкой MTU до 9 Кбайт, что позволит операторам передавать трафик MPLS без дополнительной фрагментации
• Повышением дистанции, на которой система работает с максимальной скоростью
• Повышением стабильности линков длиной более 10-12 км в условиях дождя благодаря новым помехоустойчивым модуляциям.
• Поддержкой SNMP для снятия статистики с устройств

В ближайшее время мы планируем провести еще одну серию испытаний и протестировать новую версию ПО (на момент публикации оно уже вышло), а следующая партия AirFiber приедет к середине ноября.

Ну а теперь задавайте вопросы!
