Всем доброго времени суток! Разбираясь с NetFlow, таким простым, удобным и часто используемым протоколом, я осознал, что он не такой уж и простой, и подводных камней при его эксплуатации хватает.
Под катом я собрал все, что для начала необходимо знать о NetFlow и его настройках на Cisco, отдал дань eucariot, пишущему отличные статьи о сетях, и… Картинки, немного веселых картинок.

Определимся с основными понятиями

NetFlow — проприетарный открытый протокол, разработанный Cisco для мониторинга трафика в сети. Netflow предоставляет возможность анализа сетевого трафика на уровне сеансов, делая запись о каждой транзакции TCP/IP.

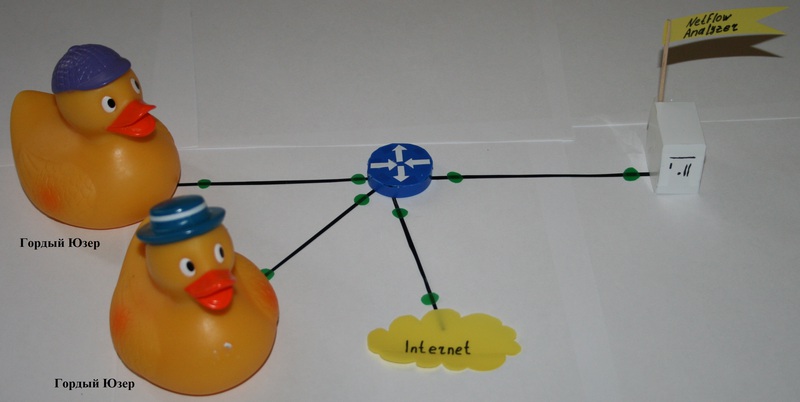

Архитектура системы строится на сенсоре, коллекторе и анализаторе:
— Сенсор собирает статистику по проходящему через него трафику. Сенсоры имеет смысл ставить в «узловых точках» сети, например, на граничных маршрутизаторах сегментов сети. Во многих источниках упоминается возможность «зеркалирования» порта коммутатора, почти все современные коммутаторы поддерживают эту возможность.
— Коллектор осуществляет сбор информации от сенсоров. Полученные данные он сбрасывает в файл для дальнейшей обработки. Различные коллекторы сохраняют данные в различных форматах.
— Анализатор, или система обработки, считывает эти файлы и генерирует отчеты в форме, более удобной для человека. Эта система должна быть совместима с форматом данных, предоставляемых коллектором [1]. В современных системах коллектор и анализатор часто объединены в одну систему.

NetFlow, Cisco и мониторинг трафика. Пора разобраться

Обычно коллектор и анализатор являются частями одного программного комплекса, работающего на сервере. Разновидностей ПО коллектор/анализатор множество, платные и бесплатные, под Windows и Unix-системы.
В статье я не буду затрагивать эту область, рассмотрю только принципы работы NetFlow и настройку сенсора на Cisco.
Нужно сразу уяснить — коллектор и стоящий за ним анализатор являются «пассивными» элементами системы. Сенсор шлет на коллектор отчеты о трафике, коллектор принимает, анализатор анализирует, и заполняет свою базу данных на сервере. По сути, при поднятом сервере, нам не нужно вручную подключать устройства, подпадающие под мониторинг, на сервере. Пока сенсор шлет отчеты, коллектор их принимает, анализатор регистрирует. Если сенсор выключен, он «исчезает» из текущей «он-лайн» статистики.

NetFlow, Cisco и мониторинг трафика. Пора разобраться

Описание протокола

NetFlow использует UDP или SCTP для передачи данных о трафике коллектору. Как правило, коллектор слушает порт 2055, 9555 или 9995 (или тот, который Вы укажете при настройке коллектора и сенсора).
Сенсор выделяет из проходящего трафика потоки, характеризуемые следующими параметрами:

  • Адрес источника;
  • Адрес назначения;
  • Порт источника для UDP и TCP;
  • Порт назначения для UDP и TCP;
  • Тип и код сообщения для ICMP;
  • Номер протокола IP;
  • Сетевой интерфейс (параметр ifindex SNMP);
  • IP Type of Service.

Потоком считается набор пакетов, проходящих в одном направлении. Когда сенсор определяет, что поток закончился (по изменению параметров пакетов, либо по сбросу TCP — сессии), он отправляет информацию в коллектор. В зависимости от настроек он также может периодически отправлять в коллектор информацию о все еще идущих потоках [2].
Это очень важный момент — при настройке сенсора мы сами решаем, по каким параметрам отосланная на коллектор информация будет объединена в отчетах.

Собственно, настройка

Разберем конфигурацию сенсора при настройке на Cisco:

Router_NF# conf t
Router_NF(config)# ip flow-export destination 192.168.0.1 9996
Router_NF(config)# ip flow-export destination 10.10.0.1 9996
Router_NF(config)# ip flow-export version 9

В конфигурационном режиме указываем адреса коллектора и порты, куда отправлять статистику, указываем версию протокола NetFlow. В сложной сети можно иметь два интерфейса коллектора, если есть какие-то ограничения маршрутизации между сегментами

Router_NF(config)# ip flow-cache timeout active 1

Указываем, как часто обновлять кэш NetFlow данными о трафике еще активной сессии

Router_NF(config)# ip flow-cache timeout inactive 15

Указываем время, в течение которого если в существующем потоке не передаются данные, то он закрывается, и информация о нем записывается в кэш, а затем передается на коллектор

Router_NF(config)# ip flow-export source FastEthernet 0/0
Router_NF(config)# ip flow-export source vlan4
Router_NF(config)# ip flow-export source Port-channel1.2

Источники отчета о трафике, статистика будет собираться с них. На стороне анализатора будут отдельно промониторены и интерфейс, и VLAN, и Port-channel

!
ip access-list standard iacl-snmp
remark ACL for SNMP access to device
permit 192.168.0.1
permit 10.10.0.1
deny any log
!

Добавим ACL для более гармоничного фэн-шуя

!
snmp-server group snmp v1 access iacl-snmp
snmp-server group snmp v2c access iacl-snmp
snmp-server community ******** **** iacl-snmp
snmp-server ifindex persist
snmp-server trap-source Loopback0
snmp-server enable traps tty
!

Настраиваем snmp для правильного распознавания имен интерфейсов
Наконец дошло до интерфейса:

Router_NF(config)# interface FastEthernet 0/0
Router_NF(config-if)# ip flow egress
Router_NF(config-if)# ip flow ingress

Указываем, какой трафик будет учитываться, входящий в интерфейс или исходящий из него? Если исходящий, то ip flow egress, если входящий, то ip flow ingress
Или

Router_NF(config-if)# ip route-cache flow

«ip route-cache flow» может использоваться только для основного интерфейса, а «ip flow ingress» — это расширение для использования для сабинтерфесов. Функционал NetFlow Subinterface Support позволяет включать NetFlow для каждого сабинтерфейса. В сценарии, когда ваша сеть содержит множество сабинтерфейсов, а вам необходимо собирать записи только с некоторых, вы можете тонко настроить сбор информации только с определенных сабинтерфейсов [3]

Что можно посмотреть на сенсоре:

Router_NF# show ip cache flow

Информация о трафике, ожидающая отправки на коллектор

Router_NF# show ip cache verbose flow

Детальная информация о трафике, ожидающая отправки на коллектор

Router_NF# show ip flow interface

Интерфейсы, являющиеся сенсорами NetFlow

Router_NF# show ip flow export

source и destination отчетов NetFlow, сколько отправлено дэйтаграмм, сколько ошибок

Router_NF# show ip flow top-talkers

Информация о чемпионах, представлена категорийно, вплоть до самых посещаемых интернет — ресурсов
По основной настройке все, полезные ссылки для более полного просветления [4], [5] и [6].

Ложка дегтя

«Другой» трафик. Как известно, за многими распространенными приложениями закреплены свои порты, рассмотрим

часть вывода show ip cache flow

NetFlow, Cisco и мониторинг трафика. Пора разобраться

Рисунок взят из [7].
Однако с течением времени доля трафика, попадающего в раздел «Other», растет, в связи с ростом числа приложений, использующих динамические, случайно сгенерированные порты.
В документе [8], обозревающем NetFlow, вскользь упоминается проблема, хорошо проиллюстрированная на рисунке

NetFlow, Cisco и мониторинг трафика. Пора разобраться
Конечно, хотелось бы, чтобы самый разный трафик четко описывался в отчетах, например:

Отличная таблица, взята из статьи, не смог пройти мимо

Категория трафика Порты Протокол прикладного уровня
Mail 25, 109, 110, 113, 143 smtp, pop2, pop3, ident, imap
Web 80, 8080, 443 http, https
data 20, 21, 3306, 66, 1521, 1526, 1524 ftp, MySQL, sqlnet, Oracle, Ingres
Network management 53, 137, 138, 139, 445, 161, 123, 783, 8200 domain, netbios, snmp, ntp, spamassassin, GoToMyPC
Interactive 22, 23, 513, 543 ssh, telnet, rlogin, klogin
nntp 119 nntp
Chat 194, 6891–6901, 1863, 5050, 5190 irc, msn messenger, yahoo messenger, ICQ
streaming 554, 1755, 1220, 8000–8005, 7070, 7071, 6970 rtsp, ms-streaming, Apple quicktime, internet radio (shoutcast), Real Audio & Video
Malware & games 1433, 1434, 666, 1999, 31337, 12345, 12346, 20034, 1024, 1025, 31338, 31339, 3127, 27015, 27016, 26000, 27001, 27960, 3724 Ms-sql-s, ms-sql-m, backdoor, Back Orifice, NetBus, netspy, myDoom, HalfLife, Quake, QuakeWorld, QuakeIII, WarCraft
p2p 411, 412, 1214, 3531, 4111, 4661–4665, 4672, 6346, 6347, 6669,6881–6889, 23302, 32285, 59049, 41170, 57990 Direct Connect, Fasttrack, Kazaa, eDonkey, Gnutella, Napster, BitTorrent, Ares, Mp2p, Azureus
Others - -

Ссылка на нее [10].

Прогресс не стоит на месте, технологии идут вперед, и шеф получит полный отчет проблему нераспознанного трафика решают разными интересными способами, например с помощью технологии NBAR.
Во время поисков было найдено обсуждение [11] и интересная презентация [12]. Дальше в дебри не пойду, ибо юн, горяч и неопытен.

Есть мнение, что у автора поста каша в голове, и он что-то упускает!

P.S.

В процессе написания статьи я, как мог, ответил на свои вопросы, и надеюсь, не поставил новых нигде не ошибся.
Спасибо за внимание!
