Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии

в 22:18, , рубрики: diy или сделай сам, fpv, Xcopter 450, мультикоптеры

Подошел к концу второй год попыток построить стабильно летающую версию Х-коптера 450 класса во время отдыха в отпускной период.

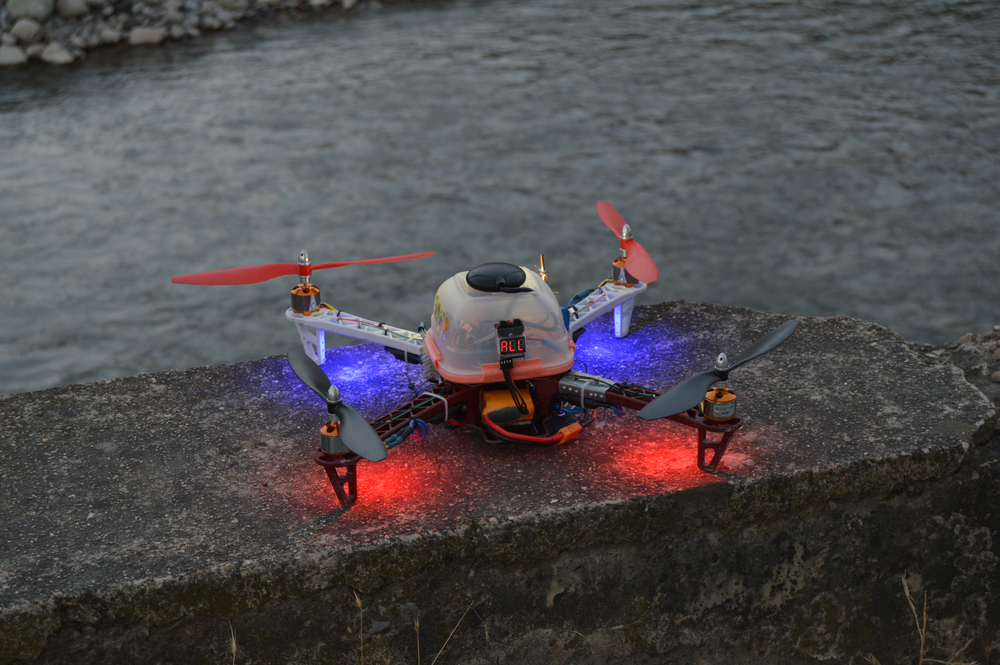

Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии - 1

Можно сделать промежуточные выводы и дать рекомендации по постройке стабильно летающей версии.
История началась в 2015 году, когда к отпуску было решено собрать бюджетную версию Х-коптера 450 класса. Заказав к отпуску готовый набор из Китая, я сделал первую свою ошибку. Заказывать набор нельзя, так как состав комплектующих не всегда оправдан и не факт, что собранный из набора аппарат полетит в неумелых руках. Небольшое увеличение цены может себя оправдать при покупке комплектующих по отдельности только тем фактом, что собранный коптер будет реально летать и будет летать хорошо, не представляя из себя особой опасности для окружающих и не делая падения каждые 3 мин.

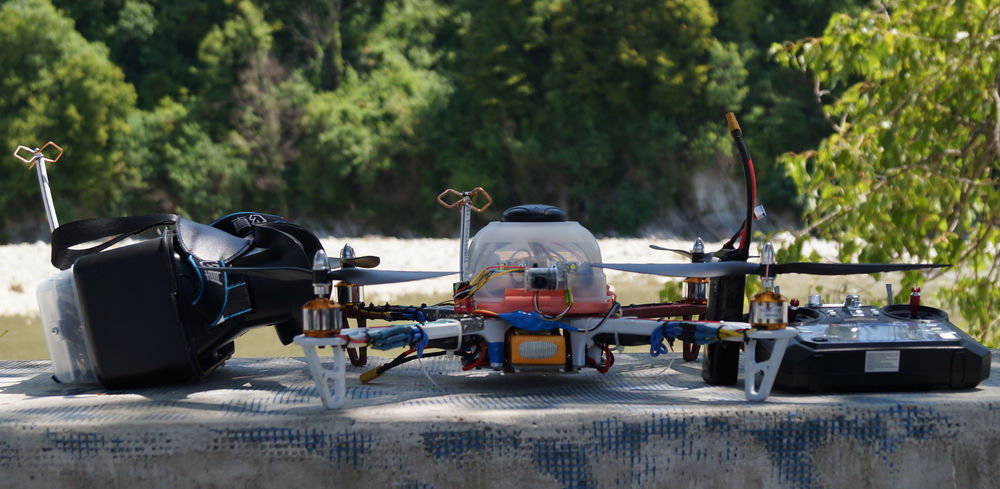

Коптер стал радовать стабильностью полетов (без ежеминутных крашей по причине отказа двигателей и плохого контроллера полетов) только к концу второго отпуска.

Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии - 2

Итак, рецепт безопасных для окружающих и для себя полетов за минимальную цену коптера заключается в следующем:

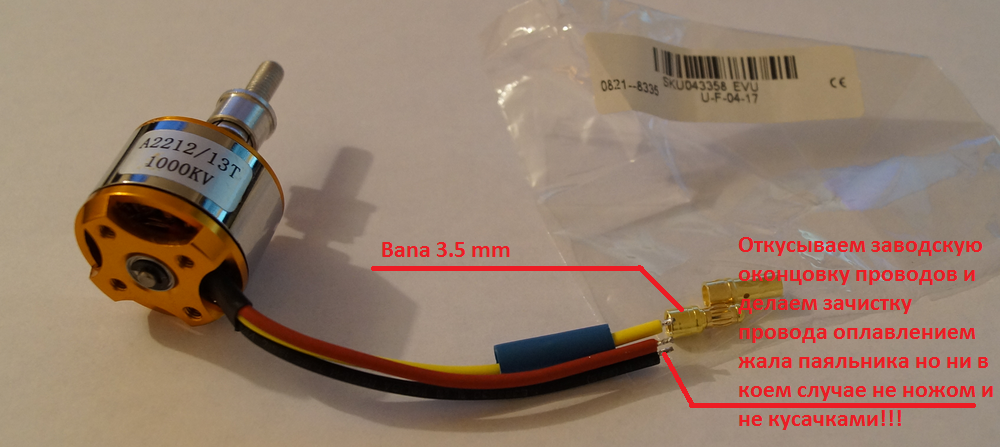

1) Исходный двигатель надо либо собрать самому, либо перепаять разъемы заново.

Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии - 3

2) Для двигателей правого вращения нужна доработка «напильником» и стальной или медной проволокой (диаметром 0.8 мм)

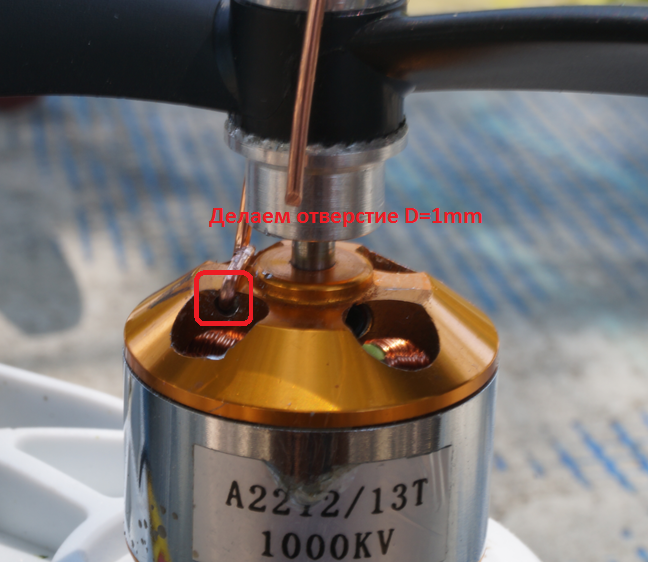

Сначала делаем отверстие в верхней части двигателя, как показано ниже на рисунке:

Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии - 4

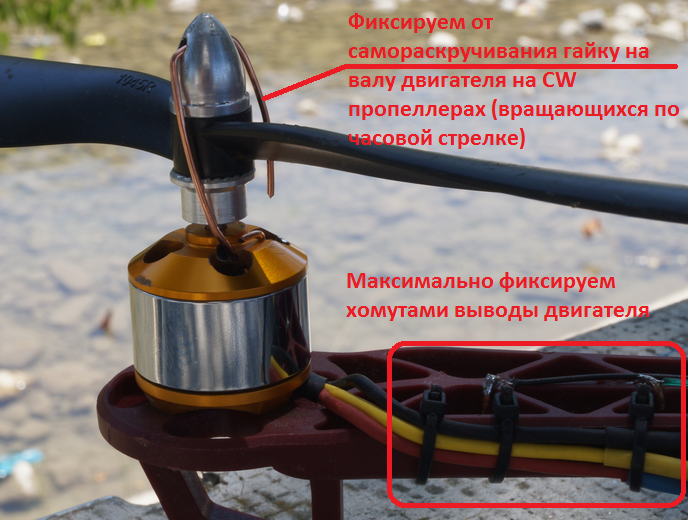

А уже затем вставляем проволоку и любым удобным способом фиксируем гайку от самоотворачивания (у меня на рисунке проволока установлена неправильно, так как ее надо было развернуть на 180 градусов).

Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии - 5

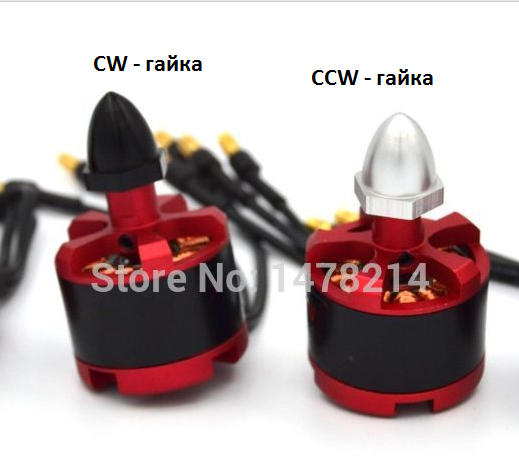

Либо покупаем движки с автозатягом гайки пропеллера по типу таких:

Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии - 6

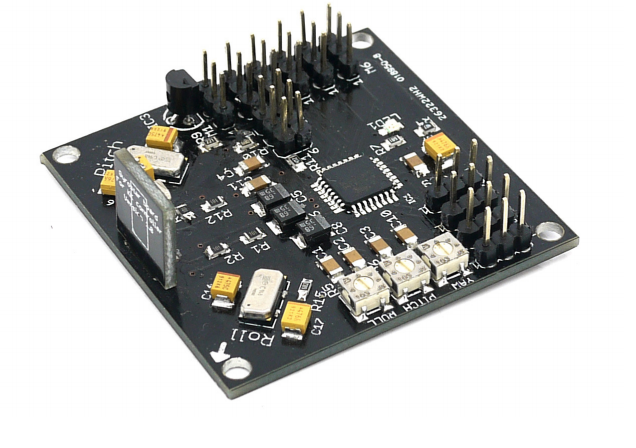

3) Нужен контроллер полета, оснащенный не только гироскопами, но и датчиком гравитации (Naza32, CC3D, APM), просто акро-контроллер типа KKmulticopter годится только для полетов в безветренную погоду, в зале или по FPV, но никак не для полетов на улице в присутствии рядом с пилотом обычных людей типа зевак — нельзя травмировать людей ежеминутными крашами и полетами в неизвестном направлении с розысками коптера в кустах и на балконах чужих домов.

Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии - 7

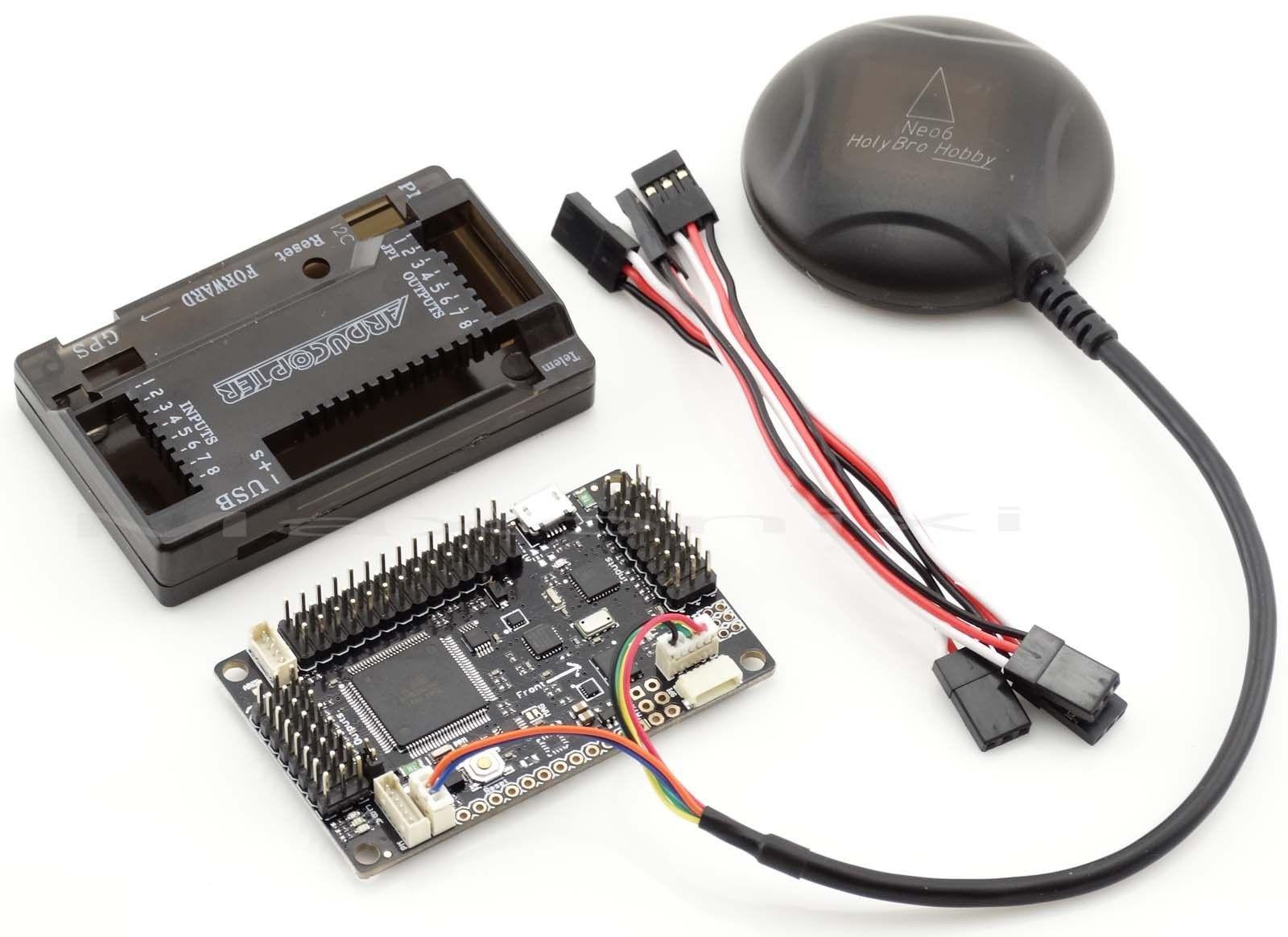

Нормальный контроллер полетов — это, например, контроллер APM.

Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии - 8

Контроллер полетов АРМ — это мой выбор на текущий момент. GPS крайне необходим. Потеря коптера из виду — обыденная ситуация при наличии ветра и отсутствии опыта, особенно в солнечный день, когда не видно подсветку лучей уже на расстоянии 50 метров! и когда коптер убегает от вас на скорости 30 км/ч, собственной скорости и 10 км/ч скорости ветра. Спасти в данном случае может только функция автовозврата на место взлета при помощи GPS. Наличие дальнобойного FPV только усугубляет ситуацию с потерей коптера, так как потеря видеосигнала происходит резко и на таком расстоянии от пилота, что визуально найти коптер в небе среди деревьев, домов и т.п. в ясный солнечный день по подсветке лучей просто невозможно. Хоть я и сделал посветку максимально мощной, установив на лучи коптера LED мощностью 1Вт, это никак не помогло мне при потере коптера из виду. Спас только автовозврат — я выключил пульт управления и коптер тут же сам выплыл из небытия и опустился в точку взлета.

Вот пример самого распространенного в продаже год назад двигателя (сейчас, за те же деньги, можно найти более достойный вариант с самозатягом винтов, похожий на двигатели DJI Phantom).

Бюджетный Х-коптер 450 класса: тернистый путь постройки стабильно летающей версии - 9

Разобраться в постоянных крашах я смог только во время второго отпуска, так как какие-либо полеты стали получаться сразу, но вот краш коптера к концу отпуска все перечеркнул и коптер пришлось пересобирать заново, а уже дальнейшие нестабильные полеты выявили причину неудачных полетов с непонятными падениями. 4 двигателя отказывали постепенно и не предсказуемо только в полете. Коптер каждый раз падал как камень с высоты и установить причину падения при рассмотрении груды обломков было сложно. Высота была невелика, но камни и асфальт не давали шансов на выживание рамы.

Как оказалось разделывать провода двигателей при напайке разъемов на них в Китае, в принципе, не умеют! Надрезая оболочку провода ножом работники закладывают гарантированный отказ коптера в полете и так же гарантированный полет камнем на землю без какой-либо альтернативы. Непредсказуемый по времени краш обеспечен технологически.

Если будет интересно, то расскажу о своем опыте полетов FPV и о настройке коптера для первого полета.

P.S.: Для тренировки навыков в управлении коптерами купил Syma X5, но это мало помогает в управлении коптером 450 класса… Так что буду летать и дальше на 450 коптере каждый день для тренировки, пока будет позволять погода.
