Столик с подсветкой для запайки плат

в 16:08, , рубрики: diy или сделай сам, пайка, метки:

Сей пост вполне может претендовать на изобретение велосипеда, тем не менее хотелось бы рассказать про изготовление дополнительного приспособления, облегчающего жизнь электронщику.

При монтаже контроллеров с мелким шагом ножек качетсвенно их выставить можно только «на просвет», поэтому родилась идея собрать простой монтажный столик с нижней подсветкой.

Основа стола — такая вот замечательная коробочка от подарочного набора:


Модуль подсветки изготовлен из обычной светодиодной ленты с напряжением питания 12В. 5-метровая лента была куплена на ebay за 6,5$. На столик нужно около 1 метра ленты.

Лента была приклеена на кусок оргстекла, кусочки соединены последовательно:

Запитать ленту можно от любого блока питания, ток потребления около 250 мА на 1 метр ленты.
На блоке питания желательно иметь выходную емкость около 5000 мкФ, на моем трансформаторном БП без емкости светодиоды заметно моргали (50 Гц)

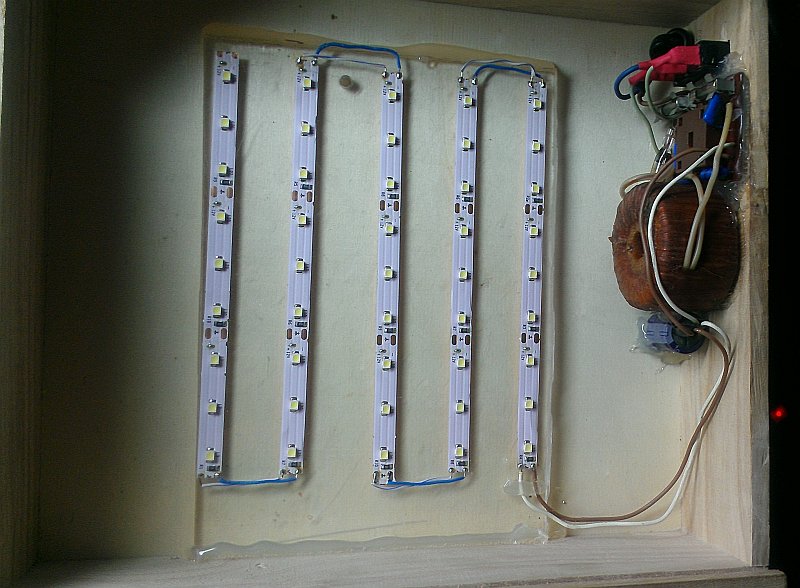

Площадка с лентой и блок питания были размещены внутри деревянной коробки:


Туда же добавлен выключатель с подсветкой:


В пазы для крышки подогнано стекло толщиной 4 мм с листом бумаги снизу в качестве рассеивателя.

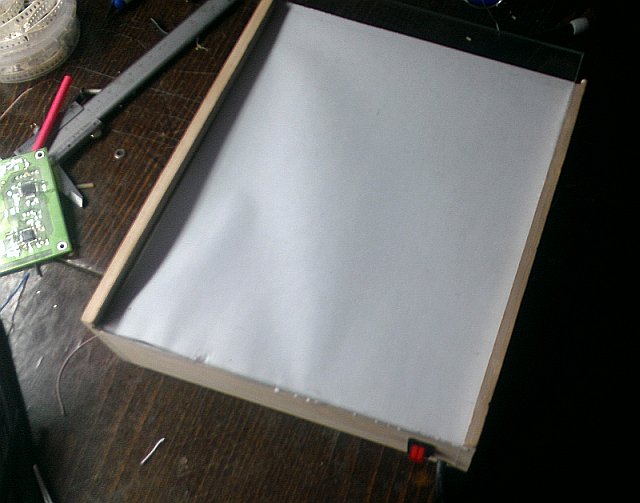

Столик в сборе выглядит вот так:

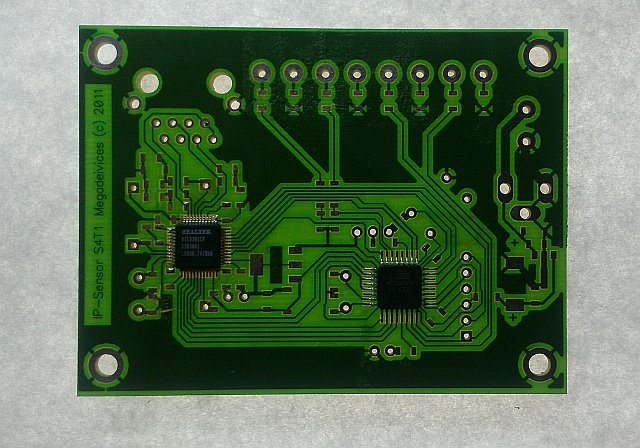

С нижней подсветкой на плате легко отцентрировать контроллер, да и паять так удобнее


Спасибо за внимание ))

Автор: alk0v
