Проблема с экраном часов Pebble Steel и личный опыт ее устранения

в 18:26, , рубрики: diy или сделай сам, Pebble, pebble steel, pebble watch, smartwatch, гаджеты, Железо, Лайфхаки для гиков, Носимая электроника, ремонт своими руками, экран, метки: ,

Проблема с экраном часов Pebble Steel и личный опыт ее устранения - 1

Суть видна на фото – на экране время от времени возникают лишние пикселы которые портят изображение. Сброс к фабричным настройкам и перепрошивка не помогают. В данной статье я хочу рассказать, как я не только поборол проблему с экраном, но и почти бесплатно получил вторые точно такие же новенькие часы. Забегая вперед сообщу что мне понадобилась отвертка T4, маленькая плоская отвертка, пинцет, ножницы, и кусочек синей изоленты.

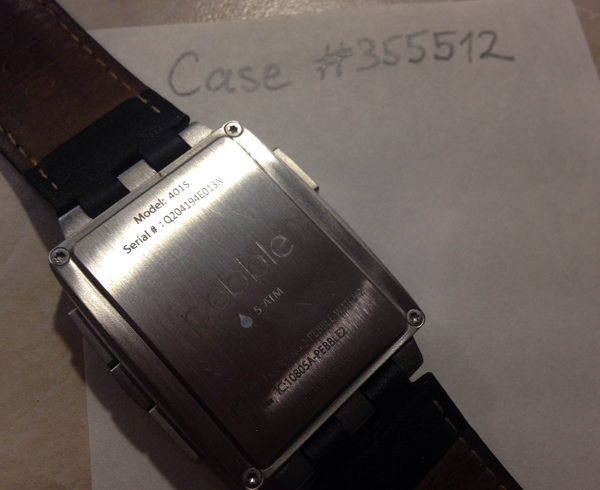

Первым делом я написал в службу поддержки Pebble приложив фото неисправности (то самое что в начале статьи) с комментарием что я уже пробовал factory reset. Меня попросили написать на бумажке номер заявки, положить часы на эту бумажку экраном вниз и сфотографировать так чтобы на фото читался серийный номер часов и номер заявки.

Проблема с экраном часов Pebble Steel и личный опыт ее устранения - 2

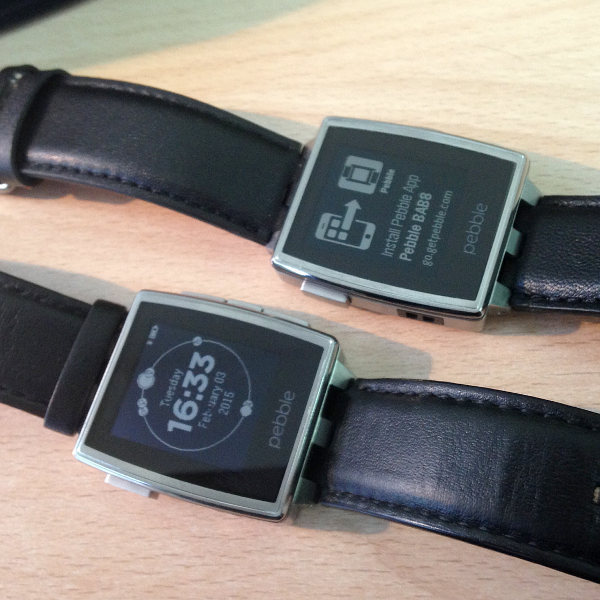

Фото я отправил и через несколько дней пришло подтверждение что случай гарантийный и часы подлежат замене. Мне выслали новые часы и даже не потребовали назад старые неисправные. На фото видно что старые часы продолжают глючить — в слове «February» пропала первая «r».

Проблема с экраном часов Pebble Steel и личный опыт ее устранения - 3

Да, Pebble действительно меняют по фотографии...

… а это значит что вы можете легко одурачить техподдержку отправив им поддельное фото часов (сбой экрана можно запросто эмулировать программно). Я, разумеется, так не делал и никому не рекомендую.

На этой счастливой ноте можно было бы остановиться, но старые часы так и напрашивались быть разобранными и изученными. Опыт подсказывал что большинство причин неполадок с различными электронными штуками – отсутствие контакта там, где он должен быть. Ну или наоборот, наличие контакта там, где его быть не должно. Периодические помехи на экране наводили на мысли что где-то плохой контакт.

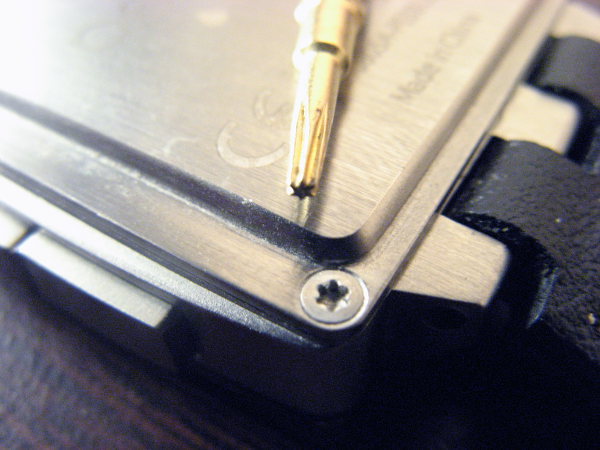

Убедившись, что с новыми часами все в порядке, я приступил к ремонту старых. Задняя крышка Pebble Steel держится на четырех винтиках Torx T4, поэтому мне понадобилась вот такая отвертка:

Проблема с экраном часов Pebble Steel и личный опыт ее устранения - 4

Под крышкой обнаружилось вот что.

Проблема с экраном часов Pebble Steel и личный опыт ее устранения - 5

Круглая блестящая штуковина c красным и синим проводками – вибромотор. Он был приклеен одновременно к крышке и плате чем-то наподобие двухстороннего скотча. Когда я снял крышку, мотор по закону подлости остался висеть на ней и его пришлось осторожно отковыривать маленькой плоской отверткой стараясь не повредить проводки. Других трудностей с разбором не наблюдалось и я приступил к осмотру.

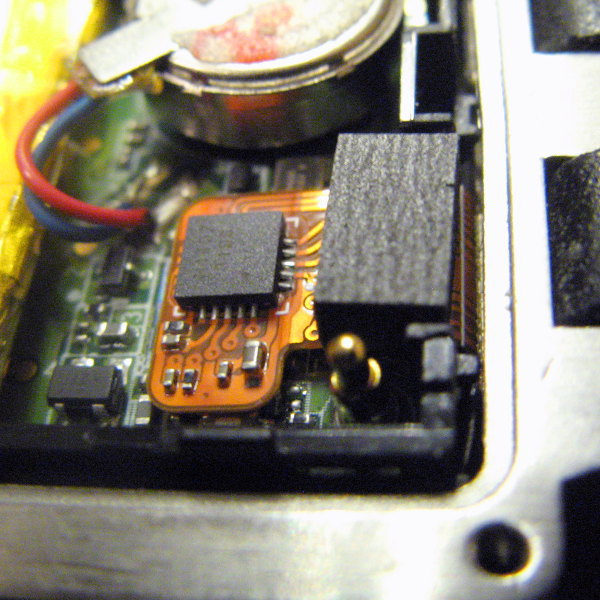

Почти сразу я обнаружил, что часы со снятой задней стенкой не работают – экран полностью белый. Из этого следовало что крышка каким-то образом влияет на передачу сигнала на экран. В углу платы обнаружился гибкий шлейф уходящий вглубь часов в сторону экрана, к которому сверху наклеен кусочек резины. Толщина кусочка такова что в собранных часах резинка упирается в крышку. Вот это место покрупнее.

Проблема с экраном часов Pebble Steel и личный опыт ее устранения - 6

Надавив пальцем на резинку, я обнаружил что экран заработал. Убрал палец – экран снова отключился. Вот оно – проблемное место. Похоже что конструкторы немного сэкономили на резине. Ее толщины было недостаточно чтобы сила упругости обеспечивала надежный контакт. Я не стал полностью разбирать часы чтобы понять что к чему, и удовлетворил свое любопытство найдя фотографию в гугле. Вот она:

Проблема с экраном часов Pebble Steel и личный опыт ее устранения - 7

На картинке видно что я ошибся — оказалось что этот шлейф ведет к кнопкам. А zebra connector экрана находится в том же месте с обратной стороны платы, т.е резинка должна оказывать давление и на него.

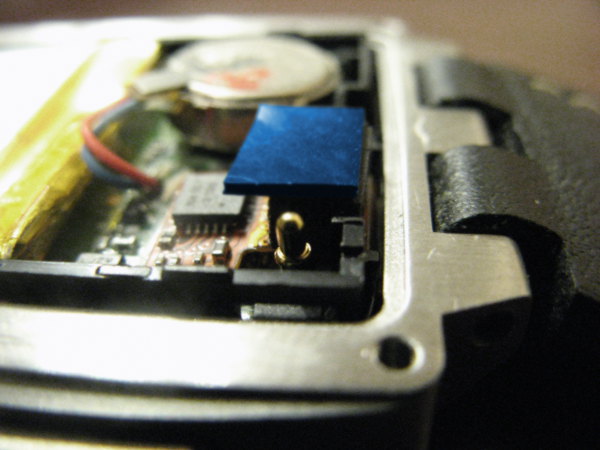

Я сложил в стопку четыре слоя изоленты и аккуратно вырезал ножницами маленький прямоугольничек размером чуть больше резинки. Затем с помощью пинцета я поместил получившийся бутерброд на резинку.

Проблема с экраном часов Pebble Steel и личный опыт ее устранения - 8

После этого я собрал часы и уже неделю пользуюсь ими не испытывая никаких проблем (раньше экран глючил чуть ли не каждый день). Единственное “неудобство” — у меня теперь есть вторые абсолютно новые Pebble Steel и нет идей что с ними делать. Наверное продам — в рублях они ощутимо подорожали. Ну а явный плюс в том что приобретен некоторый полезный опыт которым можно поделиться с сообществом.
