«Зеленая» система охлаждения Дата-Центра с экономией 85% электроэнергии!

в 0:58, , рубрики: дата-центр, система охлаждения, Телекомы, хостинг, метки: ,

В процессе строительства Дата-Центра Time нам пришлось изучить огромное количество систем охлаждения. Среди них была система, которая очень понравилась. Хотим поделиться информацией о новомодной системе охлаждения Дата-Центров.
Вот схематичное изображение этой системы:
«Зеленая» система охлаждения Дата Центра с экономией 85% электроэнергии!

На изображении обычный чиллер, далее модуль фрикуллинга. А вот дальше идет система LPS (система предупреждения утечек) о которой мы расскажем чуть ниже.

Далее по медным трубкам жидкость поступает в серверные шкафы!

«Зеленая» система охлаждения Дата Центра с экономией 85% электроэнергии!

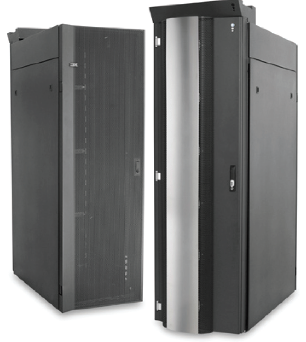

Если быть точнее жидкость поступаем в специальные задние дверцы для серверных шкафов. Эти дверцы подходят для различных шкафов сторонних производителей и так же имеют различные модификации, как минимум: 48U 42U, 600мм и 800мм.

Вот схема крепления таких дверей:
«Зеленая» система охлаждения Дата Центра с экономией 85% электроэнергии!
«Зеленая» система охлаждения Дата Центра с экономией 85% электроэнергии!

Отметим плюсы этой системы:

  • Энергосбережение — отсутствие рассеивания холода по пути к потребителю
  • Равномерное охлаждение
  • Высокая плотность оборудования — до 25кВт со шкафа
  • Экономия места, так как шкаф можно забивать плотно и нет прецизионных кондиционеров внутри гермозоны

LPS — Система предупреждения утечек

А теперь самое интересное. LPS система позволяющая предотвратить утечки. Разработана компанией поставщиком этих систем — www.aquacooling.co.uk и Кебриджским университетом. Информации по ее работе — нуль.

Но как нам сообщили дилеры этих систем — работает по закону Бернулли / Вентури.

Нам стало интересно, как же все-таки работает эта система.

Вот сам закон, при условии, что разницой высот расположения труб можно пренебречь:

Все дальнейшие расчеты с большой погрешностью, так как не учитывается сила трения и берем идеальную несжимаемую жидкость.

Возьмем плотность жидкости за 0,998г/см3. Это с округлением 100 кг/м3
Далее, давление у нас должно быть не меньше, чем атмосферное. Поэтому 760 мм. рт. ст. = 100кПа

Отсюда можно вычислить, что скорость будет равна примерно 45 м/c

Далее, есть взять опять же идеальную несжимаемую жидкость, то будет действовать закон: v1S1 = v2S2

Где одна из скоростей будет 45м/c ну и сечение трубки возьмем скажем за 2см2. Тогда при сечении трубки в 4см2, скорость будет 22.5м/c

Ну и в завершении хочется сказать, что 100кПа (атмосферное давление) это примерно 1бар, а современные насосы нагнетают до 8бар и более.

Таким образом вероятнее всего сечение трубки внутри двери меньше, чем сечение подходящее к шкафам, что дает возможность внутри трубки быть уверенными, что мелкие пробоины не причинят вреда.

Так же, предусмотрены датчики скорости/давления при входе и выходе дверей, что позволяет в нужный момент увеличивать давление в системе, что создаст отрицательное локальное давление.
